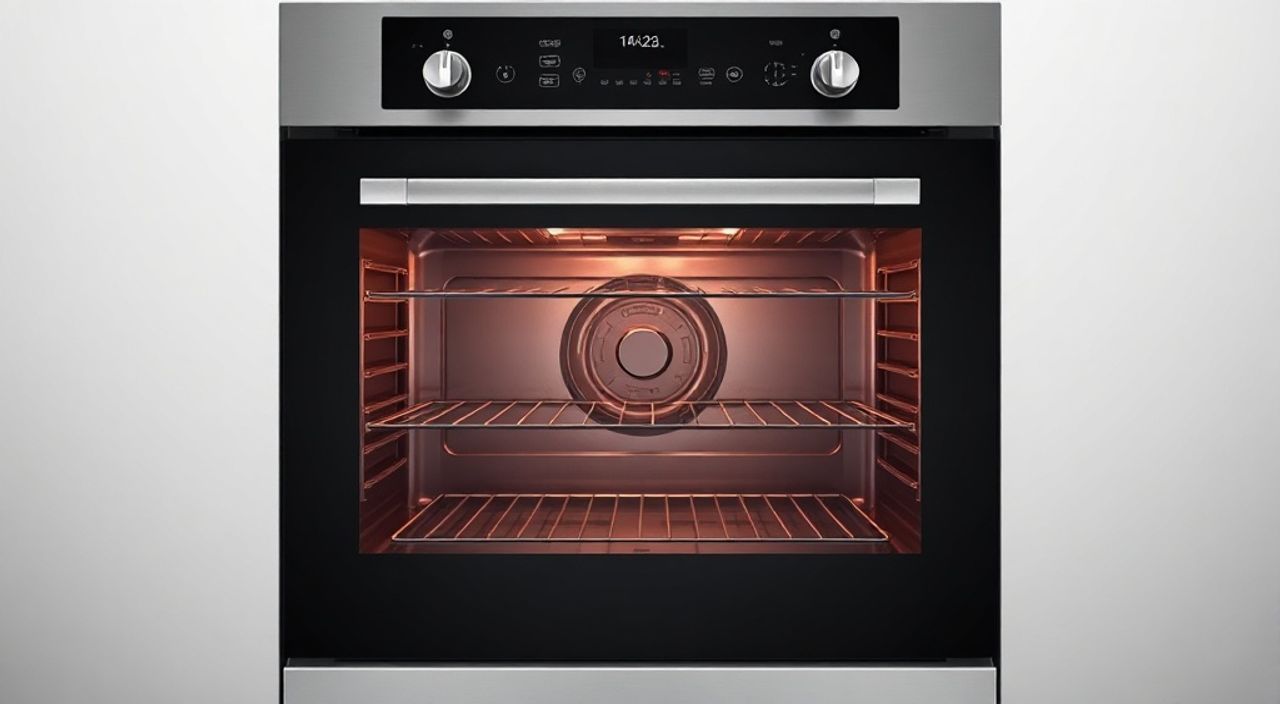

Какой автомат ставить на духовой шкаф электрический встраиваемый

Электрический встраиваемый духовой шкаф — важный элемент современной кухни, обеспечивающий стабильную и безопасную работу. Чтобы избежать перегрузки сети, короткого замыкания или выхода оборудования из строя, необходимо правильно подобрать автоматический выключатель. Выбор зависит от мощности устройства, сечения проводки и характеристик электропроводки в доме. Неправильный выбор может привести к серьёзным последствиям — от постоянного срабатывания автомата до риска возгорания.

Мощность и потребление: от чего зависит выбор автомата

Современные встраиваемые духовые шкафы потребляют от 2 до 4 кВт, а некоторые модели — до 5 кВт. Мощность напрямую влияет на силу тока, протекающего по цепи. Для однофазной сети (220 В) ток рассчитывается по формуле: I = P / U, где P — мощность в ваттах, U — напряжение. Например, духовой шкаф мощностью 3,5 кВт создаёт нагрузку около 16 А (3500 / 220 ≈ 15,9).

При этом важно понимать, что пусковые токи могут быть выше номинальных. Особенно это касается моделей с конвекцией, грилем или пароочисткой. Хотя они длятся доли секунды, автомат должен выдерживать такие скачки без ложных срабатываний.

Если духовой шкаф установлен вместе с варочной панелью на одной линии, суммарная нагрузка возрастает. Например, индукционная панель может потреблять до 7 кВт, что даёт ток более 30 А. В таком случае нужен отдельный автомат на каждое устройство или общий на 32–40 А, но только при условии соответствующего сечения провода.

Шаги определения мощности духового шкафа

• Найдите технический паспорт устройства или наклейку на задней стенке — там указана номинальная мощность в кВт или Вт.
• Переведите значение в амперы: разделите мощность на 220 В.
• Округлите вверх и добавьте 10–15% запаса на пусковые токи.
• Сравните результат с допустимой нагрузкой проводки.

Как выбрать автоматический выключатель: ключевые параметры

Выбор автомата — не просто вопрос «на сколько ампер». Учитываются три основных параметра: номинальный ток, характеристика срабатывания и количество полюсов.

Номинальный ток — главный показатель. Для духового шкафа мощностью до 3,5 кВт подходит автомат на 16 А. Если мощность 4–5 кВт — нужен 20 или 25 А. Превышение номинала недопустимо: автомат не защитит проводку при перегрузке.

Характеристика срабатывания определяет чувствительность к пусковым токам. Бытовые духовые шкафы работают с активной нагрузкой (ТЭНы), но имеют кратковременные пики. Поэтому рекомендуется использовать автоматы с характеристикой C — они выдерживают кратковременные перегрузки в 5–10 раз от номинала. Автоматы типа B слишком чувствительны, D — избыточны для бытовых целей.

Количество полюсов — один или два. В однофазной сети чаще используют однополюсные автоматы (размыкают фазу). Но если используется УЗО или дифавтомат, двухполюсный автомат предпочтительнее — он отключает и фазу, и ноль, обеспечивая полную безопасность при обслуживании.

Когда нужен дифавтомат или УЗО?

Духовой шкаф — прибор класса II, с двойной изоляцией. Однако требования ПУЭ и современные нормы безопасности требуют установки УЗО (устройства защитного отключения) или дифавтомата при подключении мощных электроприборов. УЗО защищает от утечки тока на корпус, что особенно важно во влажной среде кухни.

Рекомендуется:

• Установить УЗО на 30 мА с номиналом на ступень выше автомата (например, УЗО 25 А для автомата 16 А).
• Или использовать дифавтомат — совмещённое устройство, сочетающее функции автомата и УЗО.
• Подключать через отдельную линию с заземлением (провод PE).

Требования к проводке и монтажу

Без качественной проводки даже самый правильный автомат не спасёт. Кабель должен выдерживать длительную нагрузку без перегрева. Согласно ПУЭ, для тока 16 А достаточно медного кабеля сечением 2,5 мм². Но это — минимум. При мощности свыше 4 кВт лучше использовать 4 мм², а при 5 кВт — 6 мм².

Проводка должна быть новой, цельной, без скруток. Использование алюминиевых проводов в новых домах запрещено. Медь — единственный допустимый материал для внутренней проводки мощных приборов.

Линия прокладывается от щитка напрямую к месту установки духового шкафа. Розетка должна быть силовой — с заземлением, на 16 или 25 А, в зависимости от нагрузки. Подключение через обычную евророзетку (10 А) недопустимо — это прямой путь к перегреву и пожару.

Пошаговая схема подключения

1. Отключите питание в щитке и проверьте отсутствие напряжения.
2. Проложите отдельный кабель от щитка к месту установки шкафа (сечение по таблице выше).
3. Установите в щитке автоматический выключатель (тип C, нужного номинала).
4. Подключите УЗО или дифавтомат (по необходимости).
5. Подсоедините кабель к автомату: фаза — к верхнему зажиму, ноль — к шине или УЗО.
6. На конце линии установите силовую розетку или подключите шнур напрямую (через клеммную коробку).
7. Проверьте соединения, включите автомат и протестируйте работу шкафа.

Распространённые ошибки при подключении духового шкафа

Даже опытные электрики допускают ошибки, которые снижают безопасность. Вот самые частые:

• Использование старой проводки. Алюминиевые провода 70–80-х годов не рассчитаны на современные нагрузки. Они окисляются, греются, ломаются. Замена на медь — обязательна.
• Подключение к общей линии. Многие пытаются включить духовой шкаф в розетку на кухне, где уже работают микроволновка, чайник и посудомойка. Это приводит к перегрузке и выбиванию пробок.
• Выбор автомата по принципу «больше — значит надёжнее». Автомат на 32 А с проводом 2,5 мм² — смертельно опасное решение. При перегрузке провод расплавится, а автомат не сработает.
• Отсутствие УЗО. Даже при двойной изоляции риск утечки остаётся. УЗО — страховка от поражения током.
• Использование удлинителей или переходников. Духовой шкаф должен подключаться напрямую. Любые дополнительные соединения — источник перегрева.

Чек-лист перед подключением

• Проверена ли мощность духового шкафа?
• Есть ли отдельная линия от щитка?
• Соответствует ли сечение кабеля нагрузке?
• Установлен ли автомат нужного номинала и типа C?
• Подключено ли УЗО или дифавтомат?
• Используется ли силовая розетка (16–25 А)?
• Выполнено ли заземление?

Экспертное мнение

Анна отмечает, что производители всё чаще выпускают комбинированные комплекты — духовой шкаф + варочная панель. В таких случаях необходима трёхфазная сеть (380 В) или две отдельные однофазные линии. Подключение через одну розетку — категорически запрещено.

Также эксперт обращает внимание на качество сборки щитка. Автоматы должны быть от проверенных брендов: ABB, Legrand, Schneider Electric, Hager. Дешёвые китайские аналоги могут не сработать в нужный момент.

Вопросы и ответы

Заключение

Правильный выбор автомата для встраиваемого электрического духового шкафа — это не формальность, а вопрос безопасности, долговечности техники и спокойствия хозяев. Основные критерии: мощность прибора, сечение кабеля, тип автоматического выключателя и наличие УЗО. Лучше перестраховаться и использовать кабель с запасом, чем рисковать ради экономии.

• Для духового шкафа до 3,5 кВт — автомат 16 А, тип C, кабель 2,5 мм².
• При мощности выше 4 кВт — автомат 20–25 А, кабель 4–6 мм².
• Обязательно используйте отдельную линию и УЗО или дифавтомат.
• Никогда не подключайте шкаф к общей розетке или через удлинитель.
• Проводка должна быть медной, новой, без скруток.
