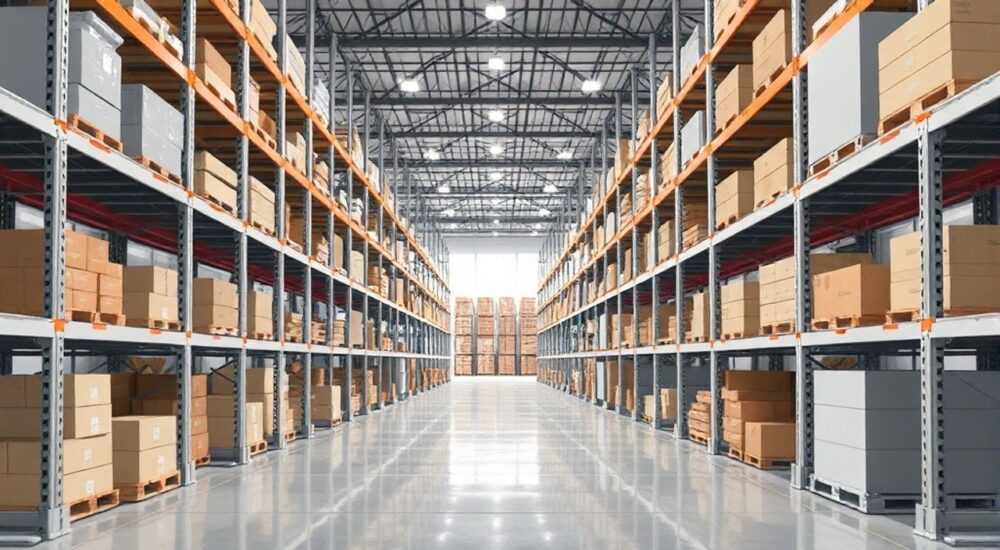

Какой должна быть ширина прохода между штабелями стеллажами на складах

Ширина прохода между штабелями и стеллажами на складе — критически важный параметр, напрямую влияющий на безопасность, эффективность логистических процессов и соответствие нормативным требованиям. Недостаточная ширина ведёт к авариям, повреждению груза и техники, снижению производительности. Согласно российским и международным стандартам, минимальная ширина проезда для погрузчиков составляет от 1,5 до 3 метров в зависимости от типа техники, груза и схемы хранения.

Правильное проектирование складского пространства невозможно без учёта маневренных характеристик погрузочной техники, требований пожарной безопасности и удобства персонала. При этом слишком широкие проходы приводят к неэффективному использованию площади, а слишком узкие — к авариям и остановкам работы. Компромисс между плотностью хранения и функциональностью достигается только при комплексном подходе: анализе технологического процесса, выборе оборудования и расчёте точных параметров проходов. Ниже мы детально разберём нормативные требования, методики расчёта и практические рекомендации по организации безопасных и эффективных проездов.

Нормативные требования к ширине проходов на складах

В России ширина проходов на складах регулируется несколькими документами, среди которых основными являются ПУЭ (Правила устройства электроустановок), СП 108.13330.2022 «Складские здания» и ГОСТ Р 51043–2017 «Оборудование стеллажное». Эти нормативы устанавливают минимальные требования к свободным проходам и проездам в зависимости от назначения помещения и используемой техники.
Согласно СП 108.13330.2022, ширина главного проезда на складе должна составлять не менее 3 метров, если по нему перемещаются погрузчики. Проходы для обслуживающего персонала — не менее 0,9 метра. В зонах погрузки/разгрузки ширина увеличивается до 3,5 метров, чтобы обеспечить безопасность при работе нескольких единиц техники одновременно.
Между рядами стеллажей, где осуществляется подъём груза, ширина прохода рассчитывается индивидуально, но не может быть меньше суммы габаритов погрузчика и необходимых зазоров. Например, для электропогрузчика с шириной 1,2 метра и поддоном 1,2 метра требуется дополнительный запас по 15–20 см с каждой стороны, что даёт минимум 2,7 метра.

Кроме российских стандартов, многие компании ориентируются на международные нормы, такие как OSHA (США) и EN 15635 (Европа). По европейскому стандарту EN 15635, ширина прохода между стеллажами должна быть не менее 100 мм больше, чем ширина самого широкого элемента в движении — обычно это поддон с грузом, выступающий за пределы вил погрузчика.

Факторы, влияющие на ширину прохода между стеллажами

Выбор ширины прохода — не универсальное решение. На него влияет множество взаимосвязанных факторов, каждый из которых необходимо учитывать при проектировании склада. Пренебрежение хотя бы одним из них может привести к снижению эффективности или аварии.
Первый и главный фактор — тип погрузочной техники. Разные модели погрузчиков имеют различные радиусы поворота, длину вил и общую ширину. Например, трёхсторонний погрузчик может работать в проходах шириной 1,8–2,2 метра, тогда как классический ричтрак требует не менее 2,7 метров.
Второй важный аспект — габариты груза. Поддоны Евро (1200×800 мм) и стандартные (1200×1000 мм) по-разному влияют на необходимое пространство. Если груз выступает за пределы поддона, ширина прохода увеличивается пропорционально.
Третий фактор — схема хранения. При блочном хранении (stacking) ширина прохода может быть меньше, так как погрузчик работает в режиме «выдвижных вил». Однако при хранении в глубоких стеллажах (drive-in, drive-through) требуется больше места для маневрирования и выравнивания.
Четвёртый — интенсивность движения. На складах с высокой оборачиваемостью груза, где одновременно работают несколько погрузчиков, проходы должны быть шире для исключения столкновений и пробок.

Технологические ограничения

Автоматизированные склады с системами AS/RS (автоматическое хранение и получение) предъявляют особые требования. Ширина прохода здесь строго фиксирована и зависит от точности системы позиционирования. Даже отклонение в 5 см может вызвать сбой.

Безопасность и эргономика

Сотрудники, работающие вблизи проездов, должны находиться на безопасном расстоянии. Рекомендуется организовывать зоны с визуальным и физическим разделением потоков — например, с помощью барьеров или разметки. Это особенно важно при совмещённой работе людей и техники.

Методика расчёта оптимальной ширины прохода

Чтобы точно определить необходимую ширину прохода, используется формула:
W = Wₚ + Wₗ + 2 × Z
Где:
— W — общая ширина прохода;
— Wₚ — ширина погрузчика;
— Wₗ — ширина груза (поддона);
— Z — зазор с каждой стороны (обычно 150–250 мм).
Например, если погрузчик имеет ширину 1,2 м, поддон — 1,2 м, а зазор — 200 мм, то:
W = 1,2 + 1,2 + 2 × 0,2 = 2,8 метра.
Для поворотов и маневрирования дополнительно учитывается радиус поворота. У классических погрузчиков он составляет 1,8–2,2 метра, у трёхсторонних — 1,4–1,7 метра. Чем меньше радиус, тем уже может быть проход.

Пошаговый алгоритм расчёта

1. Определите тип и модель погрузчика.
2. Уточните его габариты: ширину, длину, радиус поворота.
3. Определите размеры хранимых поддонов и максимальную ширину груза.
4. Добавьте зазоры: 150 мм — для опытных операторов, 250 мм — для новичков или сложных условий.
5. Проверьте соответствие требованиям пожарной безопасности и нормативам.
6. Смоделируйте движение в плане (CAD-программа или масштабная схема).

Виды погрузчиков и их влияние на проезд

Тип погрузчика напрямую определяет минимально допустимую ширину прохода. Ниже приведены основные виды и их характеристики.

• Классический электропогрузчик (counterbalance): Требует прохода от 2,7 до 3,2 метров. Подходит для универсального использования, но занимает много места.
• Ричтрак (reach truck): Может работать в проходах от 2,4 до 2,8 метров. Используется для высотного хранения до 12 метров.
• Трёхсторонний погрузчик: Один из самых компактных — работает в проходах от 1,8 до 2,2 метра. Подходит для узких складов.
• Штабелёр (walkie stacker): Ручной или полуавтоматический, ширина прохода — от 1,6 метра. Используется при низкой интенсивности.
• AS/RS (автоматизированная система): Требует точного соответствия — ширина прохода задаётся программно, отклонения недопустимы.

Выбор между плотностью хранения и скоростью

Если цель — максимизировать объём хранения, выбирайте трёхсторонние погрузчики или ричтраки. Они позволяют сократить проходы и увеличить количество мест хранения на 20–30%. Однако стоимость техники выше, а обучение операторов сложнее.
Если приоритет — скорость и простота эксплуатации, лучше использовать классические погрузчики, несмотря на большие проходы.

Типичные ошибки проектирования и как их избежать

Многие склады сталкиваются с проблемами из-за неправильного расчёта ширины проходов. Вот самые распространённые ошибки.

• Игнорирование зазоров: Расчёт только по габаритам без учёта маневра. Последствие — царапины стеллажей, поломки техники.
• Ориентация только на текущее оборудование: При замене погрузчика новый может не вписаться в существующие проходы.
• Неучёт роста бизнеса: Склад проектируется «впритык», без запаса на увеличение ассортимента или объёмов.
• Отсутствие тестирования: Не проводится пробный заезд с реальной техникой и грузом.

Как проверить соответствие на практике

1. Разметьте проходы временной разметкой (лента, краска).
2. Загрузите стеллажи на 70–80% — так имитируется реальная нагрузка.
3. Выполните типовые операции: подъём, поворот, разворот.
4. Оцените комфорт оператора и наличие зазоров.
5. Зафиксируйте результаты и при необходимости скорректируйте.

Экспертное мнение

Современные технологии, такие как системы контроля положения погрузчика (Laser Guided или Vision Guided), позволяют работать в проходах с точностью до 5 см. Это снижает риск аварий и повышает плотность хранения. Однако такие системы требуют значительных инвестиций и стабильной инфраструктуры.

Вопросы и ответы

Заключение

Ширина прохода между стеллажами — это не просто цифра в проекте, а ключевой элемент безопасности, эффективности и долгосрочной рентабельности склада. Отклонение от норм даже на 10–20 см может привести к серьёзным последствиям: от повреждения товара до остановки всей логистической цепочки.

• Минимальная ширина проезда для погрузчиков — 2,7–3,0 метра.
• Расчёт должен включать габариты техники, груза и зазоры (по 150–250 мм с каждой стороны).
• Тип погрузчика напрямую влияет на допустимую ширину прохода.
• Всегда делайте запас при проектировании и проводите пилотное тестирование.
• Современные технологии позволяют сокращать проходы, но требуют инвестиций и точного управления.
