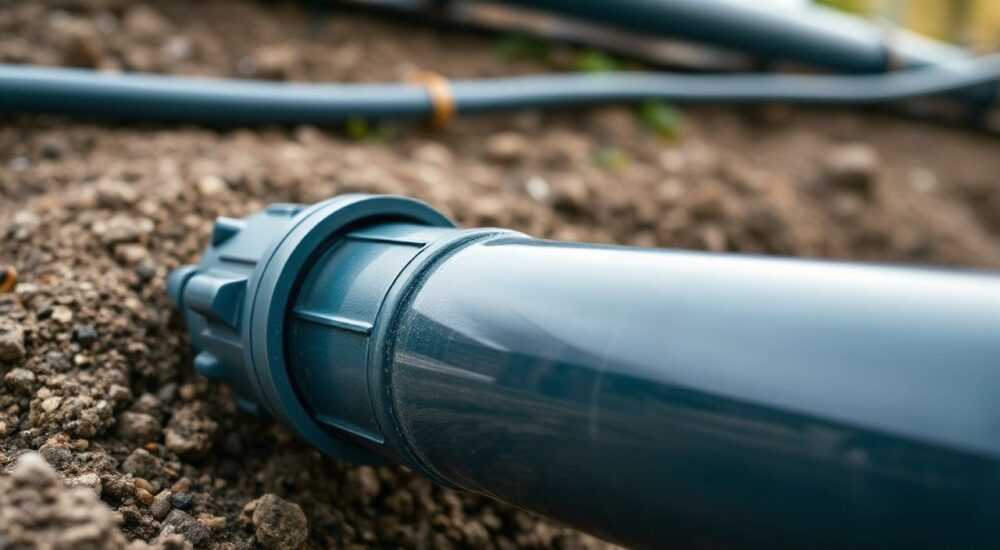

Какой кабель использовать для прокладки под землей в пнд трубе

Кабель для прокладки под землей в ПНД трубе — это не просто выбор из каталога, а инженерное решение, от которого зависит надёжность электроснабжения на десятилетия вперёд. Ошибки при выборе типа кабеля, сечения или защиты могут привести к короткому замыканию, проникновению влаги, разрушению изоляции и дорогостоящему ремонту. Особенно критично это в регионах с холодным климатом, высоким уровнем грунтовых вод или агрессивными грунтами. ПНД-труба — это не просто «конвейер» для кабеля, а полноценная защитная оболочка, требующая совместимого, устойчивого к механическим и химическим воздействиям проводника.

Почему именно ПНД-труба для подземной прокладки?

ПНД-трубы стали стандартом для подземной прокладки кабелей благодаря сочетанию прочности, долговечности и простоты монтажа. Их используют не только в частном строительстве, но и на промышленных объектах, в сельской местности и при реконструкции старых сетей. ПНД — это полиэтилен низкого давления, который устойчив к коррозии, не реагирует на кислоты, щёлочи и соли в грунте. В отличие от металлических труб, он не требует гидроизоляции, не ржавеет и не разрушается от электролитической коррозии.

Кроме того, ПНД-трубы легко гнутся, что позволяет прокладывать трассы с минимальным количеством соединений. Их можно укладывать в траншеи без дополнительной опалубки, а при необходимости — использовать метод горизонтального бурения (ГНБ), что особенно ценно в городских условиях, где нельзя нарушать асфальт или бордюры. Долговечность таких труб — от 50 до 100 лет при правильной эксплуатации, что делает их идеальной основой для скрытой инфраструктуры.

Установка кабеля в ПНД-трубу — это не просто «запихнуть провод в трубу». Это создание защищённой, ремонтопригодной и безопасной системы. Если кабель повреждён, его можно вытянуть и заменить без вскрытия всей траншеи — главное, правильно выбрать тип кабеля и соблюсти правила монтажа.

Какие типы кабелей подходят для прокладки в ПНД трубе?

Не все кабели одинаково подходят для прокладки в ПНД-трубе. Главные требования — устойчивость к влаге, механическим нагрузкам, высокой температуре и способность к длительной эксплуатации в замкнутом пространстве. Рассмотрим наиболее востребованные и безопасные варианты.

• ВВГнг(А)-LS — кабель с медными жилами, ПВХ-изоляцией и оболочкой, не распространяющей горение (нг), с низким дымовыделением (LS). Подходит для большинства условий, включая влажные грунты. Маркировка (А) означает класс пожарной безопасности — лучший выбор для жилых и общественных зданий.
• ВВГнг(А)-FRLS — улучшенная версия с огнестойкой изоляцией (FR — fire resistant). Идеален для прокладки в местах с высокой пожарной опасностью или где возможны перегрузки. Выдерживает кратковременные перегревы до 90 °C.
• NYM — кабель с немецкой маркировкой, соответствующий DIN VDE 0250. Имеет резиновую изоляцию, что делает его более гибким, чем ВВГ. Подходит для сложных трасс с изгибами. Оболочка — ПВХ, устойчивая к УФ и влаге. Часто используется в частном строительстве.
• АВВГнг(А)-LS — алюминиевый аналог ВВГ. Дешевле, но требует более крупного сечения при той же нагрузке. Не рекомендуется для участков с частыми изгибами из-за хрупкости алюминия.

Не используйте кабели с бумажной изоляцией (например, СИП или старые марки типа АСБ) — они не предназначены для контакта с влагой и быстро разрушаются в земле. Также избегайте кабелей без маркировки «нг» — они могут стать источником распространения пламени при возгорании.

Критерии выбора кабеля: сечение, изоляция, маркировка

Выбор сечения — одна из самых частых ошибок. Многие берут «на глаз» или по старой схеме, не учитывая потери напряжения, температуру грунта и тепловыделение в замкнутом пространстве ПНД-трубы. Кабель в трубе не охлаждается так же эффективно, как на открытом воздухе — это важно!

Для расчёта сечения используйте формулу:
S = I / J,
где I — расчётный ток (с учётом всех потребителей), J — допустимая плотность тока (для медного кабеля в трубе — 4–5 А/мм², для алюминиевого — 2,5–3 А/мм²).

Пример: для дома 15 кВт (при 220 В) ток составит около 68 А. С учётом запаса 25% — 85 А. При плотности 4,5 А/мм² требуется сечение 19 мм² → выбираем кабель 3×25 мм² (ВВГнг(А)-LS).

Также проверьте:
— Класс изоляции: не ниже 0,6/1 кВ.
— Маркировка: должна содержать «нг», «LS» или «FRLS».
— Гибкость: для сложных трасс — кабель класса гибкости 5 (например, NYM).
— Температурный режим: максимальная рабочая температура — 70 °C, предельная — 90 °C (для FRLS).

Не забывайте про защиту от грызунов. В сельской местности или в лесных зонах используйте кабели с бронёй или укладывайте в ПНД-трубу с диаметром не менее 50 мм, чтобы избежать механического повреждения.

Правила монтажа: как правильно прокладывать кабель в ПНД трубе

Прокладка — это не «вставил и забыл». Ошибки на этом этапе приводят к 60% всех аварий подземных кабельных линий. Вот пошаговый алгоритм:

1. Подготовка траншеи: глубина — не менее 0,7 м (в несельхоззонах), 1 м — под дорогами. Дно выровнено, уплотнено, насыпан слой песка 10–15 см.
2. Укладка ПНД-трубы: используйте трубы с толщиной стенки не менее 3 мм (для диаметра 32 мм и выше). Соединения — только с помощью сварки или фитингов с уплотнительными кольцами. Никаких хомутов!
3. Протяжка кабеля: используйте лебёдку или специальные протяжки. Не тяните за изоляцию! Применяйте смазку на основе силикона (не масляную!).
4. Запас на компенсацию: оставляйте 1–2% запаса кабеля в виде петель — это компенсирует температурные деформации грунта.
5. Защита от влаги: на концах трубы устанавливайте герметичные вводы с уплотнителями. Используйте термоусадочные муфты или специальные вводы типа IP68.
6. Маркировка и контроль: зафиксируйте маршрут на плане, установите предупредительные ленты над трассой. Зарегистрируйте место в БТИ.

Не забывайте про испытания: после монтажа обязательно проводите замер сопротивления изоляции мегаомметром (не менее 1 МОм на 1 кВ рабочего напряжения). Без этого — не включайте в сеть.

Частые ошибки и как их избежать

Даже опытные монтажники допускают одни и те же ошибки. Вот самые опасные:

• Использование обычного ВВГ без маркировки «нг». Это нарушает ПУЭ и создаёт риск распространения огня. Решение: всегда проверяйте маркировку на бирке.
• Укладка кабеля с минимальным радиусом изгиба. Для кабелей до 10 мм диаметра — радиус не менее 10×D. Для 25 мм — не менее 15×D. Сломанная изоляция — не видна, но разрушает сеть через 2–3 года.
• Отсутствие запаса и петель. Грунт сдвигается, температура меняется — кабель растягивается. Без запаса он лопнет. Решение: оставляйте минимум 0,5 м запаса на каждом конце.
• Прокладка в трубе меньшего диаметра. Если кабель 2×16 мм², а труба 25 мм — это нормально. Но если кабель 3×25 мм², а труба 32 мм — это уже критично мало. Правило: диаметр трубы должен быть не менее 1,5–2 диаметров кабеля.
• Использование масляных смазок. Они разрушают ПВХ-изоляцию. Только силиконовые составы, предназначенные для кабельных трасс.

Также не забывайте про грозозащиту. Если трасса проходит рядом с деревьями, антеннами или высокими сооружениями — установите молниеприёмник и заземление. Без этого даже идеально проложенный кабель может выйти из строя при ударе молнии.

Экспертное мнение: что говорят инженеры

Ещё один важный аспект — будущее обслуживание. «Когда я вижу, что кабель проложен в трубе диаметром 40 мм, а сам кабель — 16 мм², я знаю: через 5 лет кто-то будет копать траншею в снегу, чтобы заменить его. Потому что никто не предусмотрел возможность замены. Мы делаем всё так, чтобы можно было вытянуть кабель через 20 лет — без вскрытия всей трассы. Это экономия в 10 раз», — добавляет Смирнов.

Эксперты единодушны: ПНД-труба — это не просто защита, это инфраструктура будущего. И кабель в ней должен быть «на века».

Вопросы и ответы

Заключение

Прокладка кабеля в ПНД-трубе — это не просто способ избежать земляных работ. Это инженерное решение, обеспечивающее безопасность, долговечность и ремонтопригодность электросети на десятилетия. Ключевой принцип — не экономить на кабеле. Лучше потратить 20% больше на ВВГнг(А)-FRLS с запасом сечения, чем через 5 лет менять всю трассу.

Выбирайте медный кабель с маркировкой нг(А)-LS или FRLS, соблюдайте диаметр трубы, оставляйте запас на деформации, используйте только силиконовые смазки и проверяйте изоляцию перед включением. ПНД — это ваша страховка. Кабель — ваша гарантия.

• Используйте только кабели с маркировкой ВВГнг(А)-LS или NYM — без «нг» запрещено.
• Сечение выбирайте с запасом 20–30% от расчётного тока — перегрев убивает изоляцию.
• Диаметр ПНД-трубы должен быть в 1,5–2 раза больше диаметра кабеля.
• Никогда не используйте масляные смазки — только силиконовые.
• Всегда проверяйте сопротивление изоляции мегаомметром перед включением.
