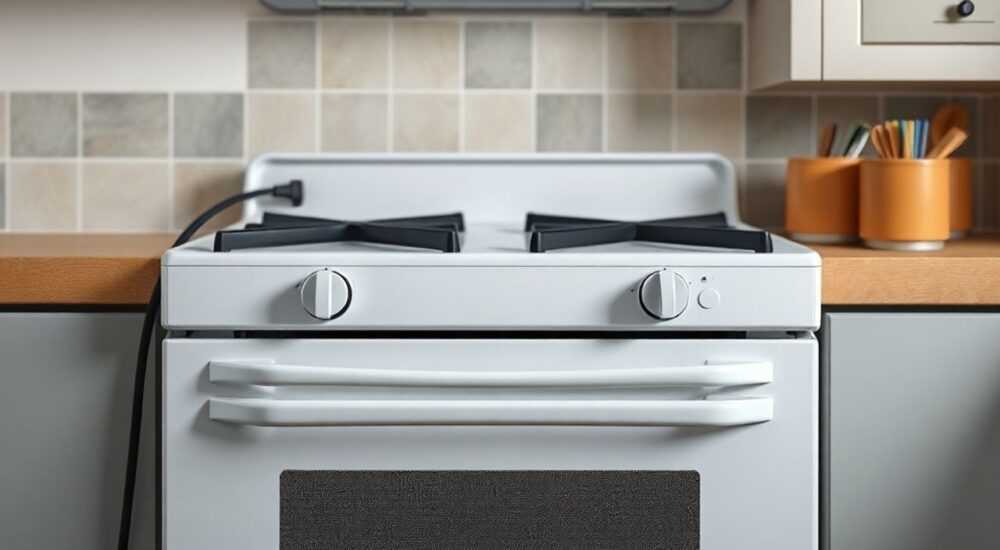

Какой кабель нужен для подключения электрической плиты с духовкой

Электрическая плита с духовкой — один из самых мощных потребителей электроэнергии в доме. Неправильный выбор кабеля для её подключения может привести к перегреву, короткому замыканию и даже пожару. Чтобы избежать опасностей, важно учитывать мощность прибора, тип электросети (однофазная или трёхфазная), материал провода (медь или алюминий) и условия монтажа.

Мощность плиты и выбор сечения кабеля

Перед тем как выбирать кабель, нужно определить мощность вашей электроплиты. Современные модели с духовкой и индукционными конфорками могут потреблять от 6 до 12 кВт. Эта цифра указана в паспорте устройства или на задней панели. От неё зависит сечение провода и тип автоматического выключателя.

Чем выше мощность, тем толще должен быть кабель. Например, при мощности 7 кВт в однофазной сети (220 В) ток составит около 32 А. По правилам ПУЭ (Правила устройства электроустановок), для таких нагрузок требуется медный кабель сечением не менее 4 мм². При использовании алюминия — минимум 6 мм², но его применение в жилых помещениях сегодня запрещено.

Рассчитать ток можно по формуле: I = P / U, где I — ток в амперах, P — мощность в ваттах, U — напряжение. Для трёхфазной сети используется формула I = P / (√3 × U). Такой расчёт помогает избежать перегрузки линии.

Как сечение влияет на безопасность

Кабель недостаточного сечения будет перегреваться под нагрузкой. Это приводит к разрушению изоляции, окислению контактов и риску возгорания. Например, провод 2,5 мм² может выдерживать до 25 А, но при длительной работе на пределе он теряет свои свойства.

Поэтому для мощных плит (свыше 7 кВт) в однофазной сети категорически не рекомендуется использовать кабель 2,5 мм². Даже если он формально «работает», это небезопасно. Оптимальный выбор — 4–6 мм² меди.

Какие кабели подходят для электроплиты

Не всякий кабель годится для подключения электроплиты. Он должен быть огнестойким, иметь двойную изоляцию и выдерживать высокие нагрузки. На рынке представлено несколько подходящих вариантов, но не все они одинаково надёжны.

Наиболее популярный и рекомендованный — кабель ВВГнг-Ls. Это медный кабель с поливинилхлоридной изоляцией, не распространяющий горение и с пониженным выделением дыма. Подходит для скрытой и открытой прокладки. Имеет маркировку «нг» (не горючий) и «Ls» (low smoke).

Альтернатива — NYM, импортный аналог ВВГ. Отличается более плотной изоляцией и лучшей термостойкостью. Часто используется в загородных домах и при повышенных требованиях к безопасности. Однако стоит дороже.

Старые варианты, такие как ПВС или ШВВП, не подходят для постоянного подключения. Они предназначены для временного использования (удлинители, шнуры), имеют меньший срок службы и не соответствуют современным нормам пожарной безопасности.

Медь или алюминий: что выбрать?

Хотя алюминиевые провода дешевле, их использование в жилых помещениях с 2001 года запрещено ПУЭ. Медь имеет ряд преимуществ: лучше проводит ток, меньше окисляется, более гибкая и долговечная. Даже при одинаковом сечении медный кабель безопаснее и эффективнее.

Если в доме старая алюминиевая проводка, подключение плиты требует особого подхода. Нельзя напрямую соединять медь и алюминий — это вызывает гальваническую коррозию. Используйте переходники через клеммы или специальные зажимы (например, WAGO с пастой).

Однофазная и трёхфазная сеть: как выбрать?

Большинство квартир в многоквартирных домах имеют однофазное питание 220 В. Но если планируется установка мощной плиты (свыше 8 кВт), стоит рассмотреть возможность подключения к трёхфазной сети 380 В. Это снижает нагрузку на каждую фазу и позволяет использовать более тонкий кабель.

В трёхфазной сети мощность распределяется равномерно между тремя проводами. Например, плита на 10 кВт при 380 В потребляет около 15 А на фазу, тогда как при 220 В — более 45 А. Это позволяет использовать кабель сечением 2,5–4 мм² вместо 6 мм².

Однако не во всех домах есть трёхфазное питание. Уточните у управляющей компании или проверьте вводной щит. Если трёхфазный ввод отсутствует, его подключение требует согласования, получения технических условий и установки нового счётчика.

Как определить тип сети в квартире

Откройте электрощит. Если на вводе установлен автомат с тремя полюсами (или четыре, с нулём), значит, у вас трёхфазное питание. Однофазный ввод — это два провода: фаза и ноль (иногда с заземлением). Также посмотрите на счётчик: у трёхфазных моделей больше клемм и другой интерфейс.

Если вы сомневаетесь — вызовите электрика. Самостоятельное подключение без знаний может привести к аварии.

Способы подключения: розетка, клеммник, напрямую

Подключить электроплиту можно тремя способами: через силовую розетку, клеммную коробку или напрямую к кабелю. Каждый метод имеет свои плюсы и минусы.

Самый удобный — подключение через розетку. Это позволяет легко отключить плиту при необходимости. Но нужна специальная силовая розетка на 32–40 А, с защитой от перегрузки. Обычные евророзетки не подходят — они рассчитаны максимум на 16 А.

Второй вариант — через клеммную коробку. Кабель от щита подводится к коробке, где соединяется с проводом плиты. Более надёжно, чем розетка, но менее удобно при демонтаже.

Третий способ — прямое подключение к клеммам плиты. Кабель заводится напрямую в заднюю панель плиты. Самый безопасный и компактный вариант, но требует точного монтажа и исключает быструю замену.

• Розетка: удобно, но требует качественной установки.
• Клеммник: надёжно, подходит для постоянного использования.
• Прямое подключение: безопасно, но сложнее в обслуживании.

Требования к автомату и УЗО

Линия электроплиты должна быть защищена автоматическим выключателем и устройством защитного отключения (УЗО). Автомат предотвращает перегрузку, УЗО — утечку тока на корпус.

Для плиты на 7 кВт (32 А) нужен автомат на 32 А. УЗО выбирается на ступень выше — 40 А, с током утечки 30 мА. Это стандартное значение для жилых помещений.

Типичные ошибки при подключении

Даже опытные мастера иногда допускают ошибки, которые снижают безопасность. Вот самые распространённые:

• Использование кабеля 2,5 мм² для плиты мощнее 7 кВт.
• Подключение через обычную розетку без защиты.
• Соединение меди и алюминия без переходника.
• Отсутствие УЗО или неправильный выбор номинала.
• Игнорирование заземления — плита должна быть обязательно заземлена.

Особенно опасно экономить на сечении кабеля. «Работает же!» — часто говорят владельцы, пока не произойдёт перегрев. Помните: электроплита работает по несколько часов в день, и кабель должен выдерживать длительную нагрузку.

Чек-лист перед подключением

1. Проверьте мощность плиты в документах.
2. Определите тип сети: 220 В или 380 В.
3. Выберите сечение кабеля по таблице или расчёту.
4. Убедитесь, что в щите установлен отдельный автомат и УЗО.
5. Проверьте наличие заземления.
6. Используйте только медный кабель ВВГнг-Ls или NYM.
7. Вызовите электрика для проверки монтажа, если не уверены.

Экспертное мнение

Современные плиты становятся всё мощнее, особенно индукционные. Рекомендую при проектировании новой проводки сразу закладывать отдельную линию с кабелем 6 мм² и автоматом 40 А. Это обеспечит запас на будущее и позволит использовать любую плиту без переделок.

Также обращайте внимание на качество сборки. Даже самый дорогой кабель не спасёт, если контакты в клеммнике плохо затянуты. Все соединения должны быть выполнены с усилием, указанном в нормативах, и проверены мультиметром.

Вопросы и ответы

Заключение

Подключение электрической плиты — ответственный процесс, требующий учёта множества факторов: мощности, типа сети, сечения кабеля, защиты и качества монтажа. Ошибка может стоить дорого — от выхода из строя техники до пожара.

Главное — не экономить на безопасности. Используйте медный кабель ВВГнг-Ls, выбирайте правильное сечение, устанавливайте УЗО и автомат, а монтаж доверяйте профессионалам. Особенно если речь идёт о мощных индукционных плитах.

• Для плиты 7 кВт и выше в однофазной сети нужен кабель 4–6 мм² из меди.
• Трёхфазное подключение снижает нагрузку и позволяет использовать более тонкий кабель.
• Обязательно используйте УЗО и автомат, соответствующие нагрузке.
• Не соединяйте медь и алюминий напрямую — используйте переходники.
• При сомнениях — вызывайте квалифицированного электрика.
