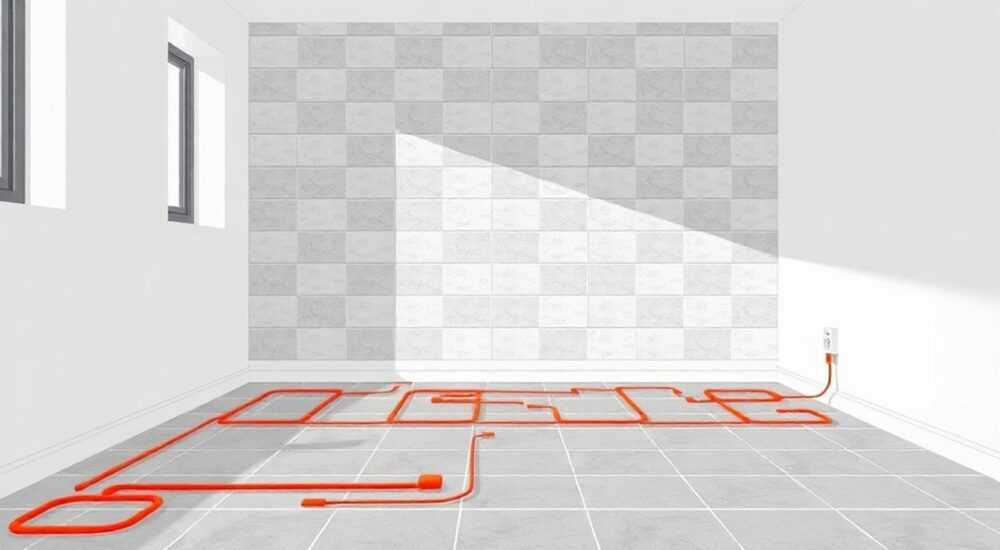

Какой стороной класть теплый пол электро под плитку

Тёплый пол под плитку — это не просто комфорт, а полноценная система обогрева, которая требует точного соблюдения технологий монтажа. Особенно важно правильно уложить нагревательный элемент: ошибка на этапе установки может привести к перегреву, выходу системы из строя или неравномерному прогреву покрытия. Многие задаются вопросом: какой стороной класть тёплый пол под плитку? Ответ зависит от типа системы — кабельной, матовой или плёночной. Игнорирование инструкций производителя или неверное понимание конструкции могут свести на нет все усилия и инвестиции.

Типы тёплых полов: как определить, с чем вы работаете

Перед тем как начинать укладку, важно чётко понимать, какой именно тип тёплого пола вы используете. Это напрямую влияет на то, какой стороной его класть. В быту чаще всего применяются три основных вида:

• Кабельные системы — одножильный или двухжильный нагревательный кабель, который укладывается змейкой и фиксируется на армирующей сетке или монтажной ленте;
• Греющие маты — тот же кабель, но уже закреплённый на стекловолоконной сетке с шагом 10–15 см. Удобны для быстрой укладки;
• Плёночные (инфракрасные) системы — редко используются под плитку, чаще под ламинат, но иногда встречаются и в ванных комнатах.

Для систем под плитку наиболее распространены первые два варианта. Греющий мат — выбор №1 благодаря простоте монтажа. Он продается в рулонах, легко режется (только по разметке!), и его можно уложить даже новичку. Однако здесь есть нюанс: многие думают, что сетка — это «верх», и кладут мат сеткой вверх. Это ошибка.
На самом деле, греющий кабель должен быть погружён в клей, а не торчать на поверхности. Сетка нужна исключительно для фиксации положения кабеля. Поэтому мат укладывается сеткой вниз, а кабелем вверх — так он оказывается в толще клеевого слоя после укладки плитки.

Как проверить ориентацию маты перед укладкой

Прежде чем раскатывать мат, сделайте следующее:

1. Найдите маркировку на рулоне — она всегда указывает, какой стороной вниз;
2. Осмотрите саму сетку: одна сторона может быть слегка шероховатой (для лучшего сцепления с клеем), другая — гладкой;
3. Проверьте, где проходит кабель: если он «вдавлен» в одну сторону сетки, значит, именно эта сторона должна быть направлена вверх.

Производители, такие как DEVI, Теплолюкс, Caleo, Nexans, чётко маркируют свои маты. Например, на матах Devimat стрелка на сетке указывает направление раскатки, а надпись «This side down» — буквально говорит, какая сторона вниз.

Как правильно укладывать греющий мат: пошагово

Правильная укладка — залог долгой и безопасной работы системы. Даже если вы знаете, какой стороной класть тёплый пол, один неверный шаг может всё испортить. Вот пошаговая инструкция:

1. Подготовьте основание: очистите пол от пыли, грязи, выровняйте при необходимости. Перепады не должны превышать 3 мм на 2 метра.
2. Установите термодатчик: в стене штробится канал, в который заводится гофрированная труба. Внутрь трубы помещается датчик температуры пола — он будет контролировать нагрев.
3. Раскатайте мат: начинайте от стены с терморегулятором. Укладывайте мат сеткой вниз, к полу, а греющим кабелем вверх.
4. Режьте только по меткам: нельзя резать кабель! Резать можно только сетку, и то строго по линиям, обозначенным производителем.
5. Фиксируйте положение: используйте малярный скотч или специальные клипсы, чтобы мат не сдвигался при укладке плитки.
6. Подключите к системе: соедините холодный конец кабеля с проводами терморегулятора через муфту. Все соединения — в монтажной коробке.
7. Проверьте сопротивление: до и после укладки замерьте сопротивление мультиметром. Оно должно соответствовать паспортным данным (±10%).
8. Уложите плитку: используйте только гибкий клей для тёплого пола, наносите его зубчатым шпателем.

Распространённые ошибки при монтаже и как их избежать

Даже опытные мастера иногда допускают ошибки. Вот самые частые:

• Укладка матом вверх сеткой — кабель остаётся на поверхности, не защищён клеем, быстро перегревается и выходит из строя.
• Отсутствие теплоотражающей подложки — особенно важно при укладке на бетон. Без неё до 30% тепла уходит вниз.
• Использование обычного плиточного клея — он не выдерживает циклических нагрузок и трескается. Только гибкие составы!
• Пропуск этапа тестирования — если не проверить сопротивление до и после укладки, вы можете не заметить повреждение кабеля.
• Включение системы сразу после укладки — клей не затвердел, возможны деформации и отслоения.

Когда нужна армировка?

Если вы укладываете тёплый пол по старому бетонному основанию без стяжки, рекомендуется использовать армирующую сетку поверх мата. Это предотвратит растрескивание клея при температурных колебаниях. Толщина слоя клея — от 8 до 15 мм. Слишком тонкий слой не обеспечит теплоотвод, слишком толстый — увеличит время прогрева.

Нужна ли подложка под электрический тёплый пол?

Это спорный вопрос. При укладке под плитку классическая подложка (например, пробковая) не используется — она не выдержит температуры и деформируется. Но вот теплоотражающий экран — абсолютно необходим.
Тепло, выделяемое кабелем, должно идти вверх, к помещению, а не вниз, в перекрытие. Без отражателя до трети энергии будет теряться. Поэтому под греющий мат укладывают:

• Фольгированный пенофол — тонкий, гибкий, отлично отражает тепло;
• Пенополистирол с фольгой — более жёсткий, используется при необходимости выравнивания;
• Алюминиевые пластины-рассеиватели — дорогие, но очень эффективные, почти не дают потерь.

1. Бетонное основание
2. Гидроизоляция (при необходимости)
3. Теплоотражающий экран (фольгой вверх)
4. Греющий мат (сеткой вниз)
5. Клей для плитки
6. Плитка

Выбор клея и плитки: влияние на эффективность обогрева

Не менее важны, чем сам монтаж. Плитка — идеальное покрытие для тёплого пола: она хорошо аккумулирует тепло и долго его отдаёт. Но не всякая плитка подходит.

• Керамогранит — лучший выбор. Плотный, прочный, отлично проводит тепло.
• Котто — пористая, медленнее прогревается, но дольше сохраняет тепло.
• Мрамор и натуральный камень — подходят, но требуют бережного режима нагрева (макс. 27°C).

Что касается клея — он должен быть:

• Гибким (маркировка C2 по EN 12004);
• Морозостойким (F1);
• С повышенной адгезией (T);
• Специально предназначенным для тёплых полов.

Популярные бренды: Knauf Flexkleber, Ceresit CM-17, Litokol X11, Weber.vetonit Thermo.

Как клей влияет на теплоотдачу?

Слой клея — это не просто фиксатор, а часть теплопроводящего контура. Слишком толстый слой (более 15 мм) будет работать как теплоизолятор. Слишком тонкий (менее 5 мм) — не обеспечит равномерного контакта.
Используйте зубчатый шпатель с размером зуба 6×6 или 8×8 мм — этого достаточно для равномерного нанесения без пустот.

Экспертное мнение

Правильная укладка тёплого пола — это сочетание технологии, материалов и внимания к деталям. Главный принцип: тепло должно идти вверх, а не теряться вниз. Поэтому подложка с отражающим слоем обязательна. Также критически важно, чтобы греющий элемент был полностью погружён в клеевой слой — только так обеспечивается равномерный теплоотвод и защита от перегрева.
Выбор стороны укладки маты — не догма, а следствие конструкции. Поскольку кабель закреплён на одной стороне сетки, именно эта сторона должна быть направлена вверх. Обратная сторона (сетка) контактирует с полом, обеспечивая устойчивость.
Тестирование системы до и после укладки — не формальность, а необходимость. Сопротивление кабеля — ваш главный индикатор целостности. Если оно изменилось более чем на 10%, есть повреждение.
Автоматика — терморегулятор с датчиком — должна быть качественной. Лучше выбирать модели с программированием и Wi-Fi-управлением: это позволяет экономить до 30% электроэнергии.

Вопросы и ответы

Заключение

Укладка тёплого пола под плитку — процесс, требующий знаний, но вполне выполнимый своими руками. Главное — помнить: греющий мат кладётся сеткой вниз, к полу, а кабелем вверх, чтобы он оказался в толще клея. Это обеспечивает равномерный прогрев, защиту от перегрева и долгий срок службы.

• Греющий мат укладывается сеткой вниз, кабелем вверх.
• Обязательно используйте теплоотражающую подложку для повышения КПД.
• Клей должен быть гибким, предназначенным для тёплых полов.
• Никогда не включайте систему до полного высыхания клея.
• Проверяйте сопротивление кабеля до и после укладки — это гарантия целостности.
