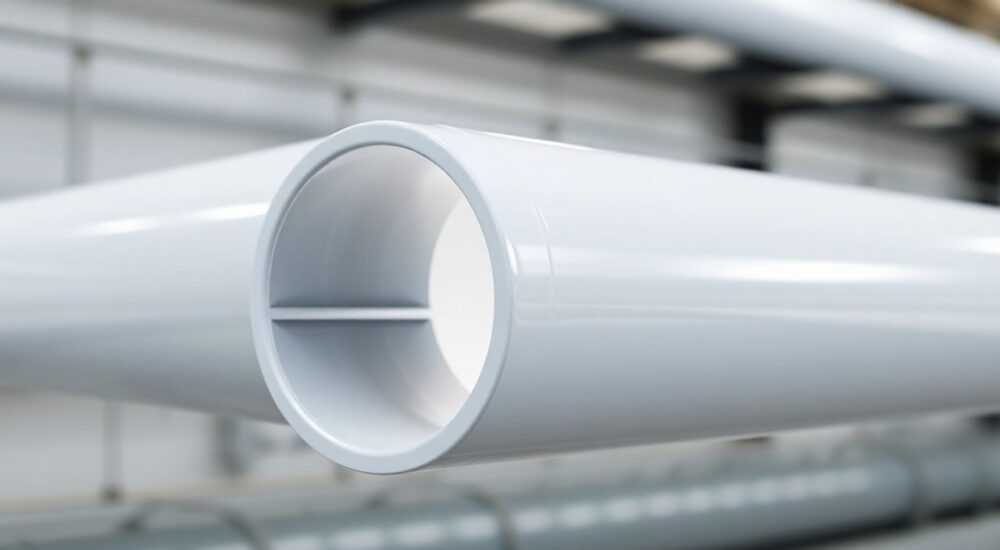

Какой внутренний диаметр полипропиленовой трубы

Полипропиленовые трубы широко применяются в системах водоснабжения, отопления и канализации благодаря своей долговечности, устойчивости к коррозии и простоте монтажа. Однако при выборе подходящего изделия важно понимать не только внешние параметры, но и внутренний диаметр — ключевой показатель, влияющий на пропускную способность системы и гидравлические характеристики. Неправильный подбор может привести к снижению напора воды, увеличению давления или даже разрушению трубопровода.

Что такое внутренний диаметр: определение и значение

Внутренний диаметр — это расстояние между двумя противоположными точками внутренней поверхности трубы, измеренное по её центральной оси. Именно этот параметр определяет реальное сечение потока жидкости или газа и напрямую влияет на производительность всей системы. В отличие от внешнего диаметра, который легко измерить штангенциркулем, внутренний требует либо специального инструмента, либо знания маркировки изделия.

Например, труба с обозначением DN20 имеет внешний диаметр 25 мм, но внутренний может варьироваться от 16 до 18,4 мм в зависимости от толщины стенки. Это связано с тем, что полипропиленовые трубы выпускаются под разные давления, а значит, стенки могут быть толще или тоньше. Чем выше рабочее давление, тем толще стенка и уже проходное сечение.

Для систем холодного водоснабжения допустимы более тонкие стенки, тогда как для отопления и горячей воды используются усиленные трубы. Важно помнить, что даже небольшое уменьшение внутреннего диаметра на 1–2 мм может снизить пропускную способность на 15–20%. Поэтому при проектировании инженерных сетей учитывают не только длину трассы, но и гидравлическое сопротивление, зависящее от внутреннего сечения.

Классификация труб по типу и маркировке

Полипропиленовые трубы классифицируются по нескольким параметрам: материалу, давлению, толщине стенки и назначению. Наиболее распространённые типы — PN10, PN16, PN20 и PN25. Цифры после «PN» обозначают максимально допустимое давление в барах при температуре +20 °C. Чем выше индекс, тем прочнее труба, но тем меньше её внутренний диаметр при том же внешнем размере.

Также используется маркировка SDR (Standard Dimension Ratio) — соотношение внешнего диаметра к толщине стенки. Например, SDR 6 означает, что толщина стенки составляет 1/6 от внешнего диаметра. Чем меньше SDR, тем толще стенка и выше прочность. Такие трубы применяются в системах с высоким давлением, например, в центральном отоплении.

Ещё один важный фактор — наличие армирования. Армированные трубы (обычно алюминием или стекловолокном) имеют меньшее тепловое расширение и выдерживают более высокие температуры. При этом армирование не влияет напрямую на внутренний диаметр, но за счёт дополнительного слоя может немного уменьшить его.

• PN10 — тонкостенные, для холодной воды, максимальное давление 10 бар;
• PN16 — универсальные, встречаются реже, подходят для систем с умеренным давлением;
• PN20 — стандарт для горячего водоснабжения, выдерживают до 95 °C;
• PN25 — армированные, для отопления и высокотемпературных систем.

Стандартные размеры и таблица соответствий

Наиболее распространённые условные проходы (DN) полипропиленовых труб — 20, 25, 32, 40, 50 мм. Каждому значению соответствует свой внешний и внутренний диаметр, зависящий от типа трубы. Ниже представлена таблица, которая поможет быстро определить параметры для самых популярных моделей.

Из таблицы видно, что при одном и том же DN внутренний диаметр уменьшается с ростом давления. Например, труба DN20 PN10 имеет внутренний диаметр 20,4 мм, а аналогичная по внешнему размеру PN20 — только 18,0 мм. Это критично при замене труб: если вместо PN10 установить PN20, может снизиться напор воды.

Как рассчитать внутренний диаметр самостоятельно

Если маркировка стёрта или вы используете б/у материалы, внутренний диаметр можно рассчитать по формуле:

Dвнутр = Dвнеш − 2 × t

где:
— Dвнеш — внешний диаметр,
— t — толщина стенки.

Например, труба с внешним диаметром 32 мм и толщиной стенки 4,4 мм имеет внутренний диаметр:
32 − 2 × 4,4 = 23,2 мм.

Для армированных труб нужно учитывать, что алюминиевый слой находится внутри стенки и не влияет на расчёт, но при механической обработке (например, зачистке перед сваркой) он должен быть удалён на глубину 1–2 мм, чтобы не мешать герметичному соединению.

При проектировании системы также важно рассчитать пропускную способность. Она зависит не только от диаметра, но и от скорости потока. Оптимальная скорость воды в бытовых системах — 1–1,5 м/с. При превышении этого значения возрастает шум и риск гидроударов.

1. Определите внешний диаметр с помощью штангенциркуля.
2. Измерьте толщину стенки (лучше в нескольких местах).
3. Вычислите внутренний диаметр по формуле.
4. Сверьтесь с таблицей типовых значений для вашей маркировки.
5. Проверьте соответствие требованиям вашей системы (давление, температура).

Ошибки при выборе и как их избежать

Одна из самых частых ошибок — путаница между внешним и внутренним диаметром. Многие потребители, видя маркировку DN20, считают, что внутренний диаметр тоже 20 мм. Но это не так: DN — условный проход, приближённый к внутреннему диаметру старых стальных труб, но не совпадающий с ним у современных полимеров.

Ещё одна проблема — использование труб PN10 в системах горячего водоснабжения. Хотя они внешне похожи на PN20, их стенки тоньше, и при температуре выше 70 °C возможны деформация или разрыв. Это особенно актуально для централизованного отопления с перегревом теплоносителя.

Также распространена ошибка при выборе фитингов. Если внутренний диаметр трубы и фитинга не совпадают, возникает гидравлическое сопротивление, завихрения и снижение давления. Используйте фитинги только того же типа и производителя, что и трубы.

• Не экономьте на типе трубы: для ГВС и отопления — только PN20 и выше.
• Проверяйте маркировку при покупке: цвет полосы (красная — для ГВС, синяя — для ХВС) и надпись PN.
• Учитывайте длину трассы: при протяжённых системах выбирайте больший диаметр для компенсации потерь.
• Не смешивайте трубы разных серий в одной ветке — это вызывает дисбаланс.

Экспертное мнение

Мы поговорили с Сергеем Волковым, главным инженером проектной компании «ТеплоСтрой», имеющим 18 лет опыта в проектировании инженерных систем.

По его словам, в последних проектах всё чаще используют комбинированные решения: основной стояк — DN25, а разводка по квартире — DN20. Это позволяет сбалансировать стоимость и эффективность. Также он отметил рост популярности труб с антидиффузионным слоем — они предотвращают попадание кислорода в систему отопления, что продлевает срок службы котла и радиаторов.

Вопросы и ответы

Заключение

Выбор полипропиленовой трубы — это не просто покупка детали, а часть проектирования эффективной и долговечной системы. Внутренний диаметр играет ключевую роль в обеспечении необходимого напора, предотвращении гидроударов и минимизации потерь. Он зависит от типа трубы, давления, толщины стенки и назначения системы.

• Внутренний диаметр — основной параметр пропускной способности.
• Он зависит от серии трубы (PN10, PN20 и др.) и может отличаться при одинаковом DN.
• Для ГВС и отопления используйте трубы PN20 и выше.
• Всегда сверяйтесь с техническими характеристиками производителя.
• Избегайте смешивания труб разного типа в одной системе.
