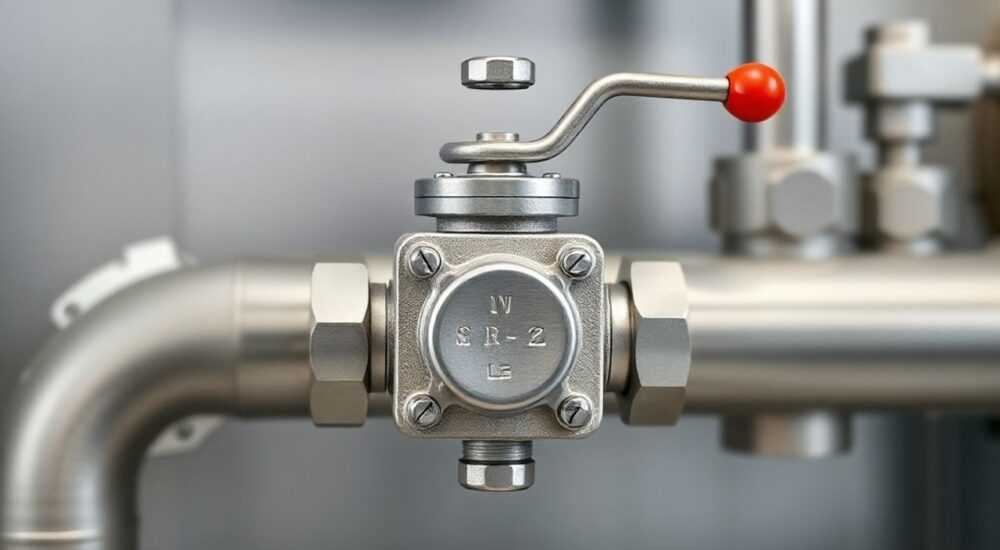

Клапан для газового котла отопления

Клапан для газового котла отопления — это важный элемент системы безопасности и стабильной работы оборудования. Его основная функция заключается в контроле давления газа, предотвращении обратного потока топлива и защите котла от сбоев в подаче. Неправильная работа или отсутствие клапана может привести к аварийным ситуациям, включая утечки газа, взрывы и выход из строя дорогостоящего оборудования.

Надёжная работа отопительной системы напрямую зависит от качества и корректности монтажа всех её компонентов. Особое внимание уделяется узлам, связанным с подачей газа — здесь цена ошибки слишком высока. Клапан, хотя и выглядит как небольшой элемент, играет ключевую роль в системе: он регулирует поток, блокирует газ при падении давления, предотвращает обратный ход и защищает автоматику котла. Современные газовые котлы оснащаются сложными системами контроля, но без правильно подобранного и установленного клапана даже самая продвинутая техника становится уязвимой. Владельцы частных домов и квартир в многоквартирных зданиях часто недооценивают значение этого компонента, полагая, что его замена или настройка — простая задача. Однако практика показывает, что именно в этом узле чаще всего возникают проблемы, ведущие к остановке котла, ложным срабатываниям защиты или авариям.

Что такое клапан для газового котла отопления

Клапан для газового котла — это запорно-регулирующее устройство, предназначенное для контроля подачи газа к горелке. Он является частью газового блока котла и работает в паре с автоматикой. Основная задача — обеспечить стабильное давление на входе, а также немедленно перекрыть подачу топлива при обнаружении нештатной ситуации. Такие ситуации могут включать падение давления в магистрали, прекращение подачи электричества, сбой в работе дымохода или отказ системы розжига.

Существует несколько принципов действия клапанов. Наиболее распространены электромагнитные (соленоидные) модели, которые открываются только при наличии электрического сигнала от платы управления. Если питание пропадает, пружина закрывает клапан, перекрывая газ. Это защита от утечек при авариях. Также встречаются термомеханические клапаны, где управление осуществляется через термопару: при нагреве она генерирует ток, удерживающий клапан открытым. При охлаждании (например, при затухании пламени) ток исчезает, и клапан закрывается.

Работа клапана тесно связана с системой безопасности котла. Например, если датчик тяги фиксирует недостаточный отвод продуктов сгорания, плата управления подаёт команду на закрытие клапана. То же происходит при перегреве теплообменника или отсутствии розжига. Таким образом, клапан — это «последний рубеж» перед тем, как газ попадает в камеру сгорания.

Виды клапанов и их особенности

Клапаны различаются по конструкции, принципу действия, количеству ступеней и способу управления. Понимание этих различий помогает выбрать правильное устройство и избежать совместимости.

Первый тип — одноступенчатые клапаны. Они работают в режиме «открыто/закрыто» и используются в простых атмосферных котлах. Подача газа начинается только после успешного розжига и подтверждения наличия пламени. Преимущество — надёжность и простота. Недостаток — нет возможности регулировать мощность котла.

Второй тип — двухступенчатые клапаны. Позволяют работать на двух режимах: минимальном и максимальном расходе газа. Это даёт возможность плавно регулировать теплоотдачу, снижая износ оборудования и экономя топливо. Используются в котлах с модуляцией мощности.

Третий тип — модулируемые клапаны. Обеспечивают плавное изменение подачи газа в зависимости от температуры в помещении или на улице. Управляются электронной платой по сигналу с датчиков. Это самые современные решения, применяемые в высокоэффективных конденсационных котлах.

Ещё один важный параметр — способ управления. Электромагнитные клапаны управляются постоянным или переменным напряжением (обычно 24 В или 220 В). Модулируемые — получают широтно-импульсный сигнал (PWM), позволяющий точно дозировать поток. Выбор зависит от типа котла и его электроники.

Как выбрать подходящий клапан

Выбор клапана начинается с анализа технической документации котла. Производитель указывает точную модель клапана, допустимые параметры давления, тип подключения и напряжение управления. Отклонение от этих требований недопустимо.

Основные критерии выбора:

• Совместимость с моделью котла. Лучше использовать оригинальные запчасти. Если они недоступны, подбирайте аналоги с подтверждённой совместимостью.
• Давление газа на входе. Бытовые котлы работают при давлении 13–20 мбар. Клапан должен быть рассчитан на этот диапазон.
• Напряжение питания. Чаще всего — 24 В переменного тока, реже — 220 В. Проверьте, какой сигнал подаётся с платы управления.
• Тип подключения. Резьбовое соединение может быть G½», G¾» или другим. Размеры должны точно совпадать.
• Количество ступеней. Не меняйте одноступенчатый клапан на двухступенчатый без перенастройки платы.

Особое внимание уделите производителям. Лидеры рынка — Honeywell, Siemens, SIT, Danfoss, Carlo Gavazzi. Эти компании выпускают клапаны, соответствующие международным стандартам EN 161 и EN 255. Подделки существуют, поэтому покупайте только у официальных дилеров или проверенных поставщиков.

Установка и настройка клапана

Монтаж газового клапана — процедура, требующая лицензии и специального инструмента. Самостоятельная установка запрещена законодательством РФ (Постановление Правительства № 410). Однако понимание процесса поможет контролировать работу мастера.

Процедура включает следующие этапы:

1. Отключение подачи газа и электропитания котла.
2. Демонтаж старого клапана с проверкой состояния трубок и фильтров.
3. Установка нового клапана с герметизацией резьбовых соединений (используется только тефлоновая лента или специальный герметик для газа).
4. Подключение электрических проводов согласно схеме.
5. Проверка на герметичность мыльным раствором.
6. Настройка давления при необходимости (через регулировочный винт на клапане).
7. Запуск котла и тестирование всех режимов работы.

Особое внимание — электрическому подключению. Ошибки в полярности или контактах могут вывести из строя плату управления. Используйте мультиметр для проверки сигнала.

Распространённые проблемы и их решение

Даже качественный клапан может выйти из строя. Ниже — типичные неисправности и способы диагностики.

• Котёл не запускается, хотя газ подаётся. Возможна поломка электромагнита. Проверьте наличие напряжения на выводах. Если напряжение есть, но клапан не открывается — требуется замена.
• Частые отключения во время работы. Может указывать на загрязнение седла клапана. Часто встречается при плохом качестве газа. Рекомендуется чистка фильтра перед клапаном и промывка узла.
• Слышны шумы или свист при работе. Признак неплотного прилегания штока или износа мембраны. Требуется диагностика и замена.
• Клапан не реагирует на команды платы. Проверьте цепь управления, разъёмы и состояние проводки. Иногда проблема — в самой плате.

Не пытайтесь разбирать клапан самостоятельно. Внутренние детали чувствительны к пыли и механическим повреждениям. Любое вмешательство аннулирует гарантию.

Техническое обслуживание и замена

Газовый клапан не требует ежедневного ухода, но входит в перечень элементов, проверяемых при плановом ТО. Рекомендуемый интервал — раз в год.

Что включает обслуживание:

• Визуальный осмотр на предмет утечек, коррозии, повреждений.
• Проверка герметичности соединений.
• Контроль срабатывания клапана при отключении питания.
• Очистка фильтра перед клапаном.
• Проверка давления газа на входе и после клапана.

Срок службы клапана — 10–15 лет, но зависит от качества газа, частоты включений и условий эксплуатации. Признаки, когда пора задуматься о замене:

• Более трёх срабатываний защиты за сезон.
• Заметное падение давления после клапана.
• Шумы, вибрации, трудности с розжигом.
• Котёл переходит в аварийный режим без видимых причин.

Замена должна выполняться только специализированной организацией, имеющей допуск к газовому оборудованию. После установки оформляется акт ввода в эксплуатацию.

Экспертное мнение

Вопросы и ответы

Заключение

Газовый клапан — это не просто запорный элемент, а ключевой компонент безопасности и эффективности отопительной системы. Его правильный выбор, установка и обслуживание напрямую влияют на срок службы котла, комфорт в доме и, что самое важное, на безопасность жильцов. Экономия на качестве клапана или на услугах специалиста может обернуться серьёзными последствиями.

• Используйте только сертифицированные клапаны, соответствующие ГОСТ и модели котла.
• Установку и замену доверяйте только лицензированным специалистам.
• Проверяйте состояние клапана при каждом плановом ТО.
• Установите фильтр газа для продления срока службы клапана.
• При любых признаках неисправности — немедленно вызывайте мастера.
