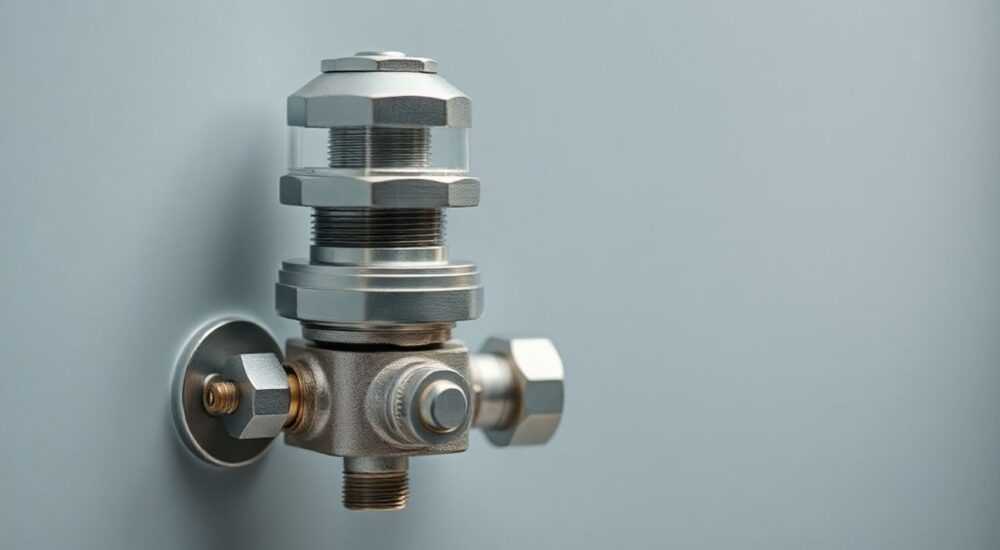

Клапан терморегулятора с предварительной настройкой rtr n

Клапан терморегулятора с предварительной настройкой RTR N — это высокоточное устройство для балансировки и контроля температуры в системах отопления. Оно обеспечивает стабильный расход теплоносителя, минимизирует перегрев в отдельных контурах и позволяет точно регулировать микроклимат в помещениях. Особенно актуальна установка таких клапанов в многоконтурных системах, где требуется равномерное распределение тепла.

Системы отопления в современных зданиях становятся всё сложнее: увеличивается количество контуров, появляются смешанные схемы (радиаторы + тёплый пол), растут требования к энергоэффективности. В таких условиях простого наличия котла и труб недостаточно — требуется точная гидравлическая увязка всех элементов. Без неё одни помещения перегреваются, другие — остаются холодными, а оборудование работает в неоптимальном режиме, снижая КПД и увеличивая расход топлива.

Именно здесь на помощь приходят балансировочные устройства, и среди них особое место занимает клапан терморегулятора с предварительной настройкой RTR N. Это решение, разработанное с учётом реальных условий эксплуатации, позволяет ещё на этапе монтажа задать нужный расход теплоносителя через каждый отопительный прибор. Такой подход исключает необходимость последующей тонкой настройки с помощью дорогостоящего оборудования и сокращает время пуско-наладочных работ.

Что такое клапан терморегулятора RTR N?

Терморегулятор RTR N — это тип двухходового клапана, предназначенный для установки на радиаторы отопления. Он сочетает в себе функции балансировочного и запорного устройства, позволяя задавать фиксированный расход теплоносителя через отопительный прибор. Буквы «RTR» обозначают «Regulating Thermostatic Radiator», то есть термостатический регулирующий радиаторный клапан, а «N» указывает на наличие предварительной настройки (pre-setting).

Устройство используется совместно с термостатической головкой, которая реагирует на изменение температуры воздуха в помещении. Когда заданная температура достигнута, головка перекрывает поток теплоносителя, а при её понижении — открывает. Однако, чтобы система работала корректно, необходимо, чтобы изначально был установлен правильный максимальный расход. Именно это и делает клапан RTR N.

Принцип работы и устройство

Клапан RTR N работает по принципу дросселирования потока. Внутри корпуса расположен конусный шток, который при повороте рукоятки (или с помощью ключа) изменяет проходное сечение. Положение штока соответствует определённому значению расхода, которое можно установить заранее, ориентируясь на шкалу на корпусе клапана.

Шкала обычно нанесена в условных единицах (от 1 до 8 или 10) или в литрах в час (л/ч). Значение выбирается на основе теплового расчёта: чем больше площадь помещения и теплопотери, тем выше должен быть расход. После установки значения клапан фиксируется, и дальнейшее управление осуществляется исключительно термостатической головкой.

Процесс регулировки выглядит следующим образом:

• На основании проекта определяется требуемый расход теплоносителя для каждого радиатора.
• Выбирается соответствующее положение на шкале RTR N.
• С помощью специального ключа или вручную (в зависимости от модели) устанавливается нужное значение.
• Клапан фиксируется, и система готова к работе.

Преимущества использования RTR N

Установка терморегуляторов RTR N вместо обычных термостатических клапанов без предварительной настройки даёт ряд существенных преимуществ:

• Энергоэффективность: точная балансировка снижает перерасход тепла на 15–30%, что напрямую влияет на счёт за отопление.
• Комфорт: во всех помещениях поддерживается стабильная температура без колебаний.
• Снижение шума: правильно сбалансированная система работает тише, так как исключены гидравлические удары и завихрения.
• Долговечность оборудования: насосы и котлы работают в щадящем режиме, что продлевает их срок службы.
• Простота пуско-наладки: отсутствует необходимость в измерении расхода с помощью расходомеров — всё настраивается по шкале.

Монтаж и настройка: пошаговая инструкция

Правильная установка RTR N — залог эффективной работы всей системы. Ниже приведён пошаговый алгоритм:

1. Подготовка: отключите систему отопления, слейте теплоноситель. Убедитесь, что давление в трубопроводе равно нулю.
2. Определение стороны подключения: RTR N устанавливается на подающей линии радиатора. Стрелка на корпусе должна совпадать с направлением потока.
3. Монтаж клапана: используйте фум-ленту или пасту для герметизации резьбы. Затягивайте аккуратно, чтобы не повредить корпус.
4. Установка термоголовки: наденьте головку на шток клапана, зафиксируйте согласно инструкции производителя.
5. Предварительная настройка: поверните рукоятку или используйте ключ, чтобы установить нужное значение по шкале. Например, для радиатора 1500 Вт в комнате с теплопотерями 60 Вт/м² значение может быть 4,5.
6. Запуск системы: медленно заполните систему теплоносителем, удалите воздух через краны Маевского.
7. Финальная проверка: убедитесь, что термоголовка реагирует на изменение температуры, а радиатор нагревается равномерно.

Распространённые ошибки при установке

Даже при использовании качественного оборудования ошибка на любом этапе может свести на нет все преимущества RTR N. Вот наиболее частые проблемы:

• Установка на обратку: если клапан поставить на обратной линии, термоголовка будет получать искажённые данные о температуре, что приведёт к некорректной работе.
• Отсутствие предварительной настройки: многие монтажники просто устанавливают клапан в «полностью открытое» положение, лишая систему балансировки.
• Неправильный выбор значения: использование одинаковых настроек для всех радиаторов игнорирует различия в теплопотерях.
• Повреждение штока при монтаже: чрезмерное усилие при затяжке может привести к заклиниванию механизма.
• Игнорирование воздухоотводчиков: наличие воздуха в системе мешает нормальной циркуляции и искажает работу термостата.

Сравнение RTR N с аналогами

Не все термостатические клапаны имеют функцию предварительной настройки. Чтобы понять, стоит ли переплачивать за RTR N, рассмотрим сравнение с другими типами.

Как видно из таблицы, RTR N предлагает оптимальное соотношение цены, точности и удобства. Он дешевле полноценной балансировочной арматуры, но значительно эффективнее простых термостатов.

Эксплуатация и обслуживание

Клапан RTR N не требует ежедневного вмешательства, однако периодическое обслуживание продлит его срок службы. Раз в год рекомендуется выполнять следующие действия:

• Проверьте подвижность штока — он должен легко двигаться без заеданий.
• Очистите термоголовку от пыли, особенно сенсорную часть.
• Убедитесь, что рядом с радиатором нет препятствий для циркуляции воздуха (например, плотных штор или мебели).
• При длительном простое системы (летом) оставьте клапан в открытом положении, чтобы избежать заклинивания.

Если термоголовка перестала реагировать на температуру, первым делом проверьте её положение — она не должна быть закрыта декоративным кожухом или предметами интерьера. В 70% случаев проблема именно в этом.

Экспертное мнение

Вопросы и ответы

Заключение

Клапан терморегулятора с предварительной настройкой RTR N — это важный элемент современной системы отопления, обеспечивающий энергоэффективность, комфорт и долговечность оборудования. Его установка решает одну из главных проблем — гидравлический дисбаланс, который возникает даже в правильно спроектированных системах.

• RTR N обеспечивает точную предварительную настройку расхода теплоносителя.
• Устройство совместимо с большинством термоголовок и легко монтируется.
• Экономит до 30% энергии за счёт правильной гидравлической балансировки.
• Требует минимального обслуживания и работает десятилетиями.
• Является оптимальным решением по соотношению цена/качество для частных домов и квартир.
