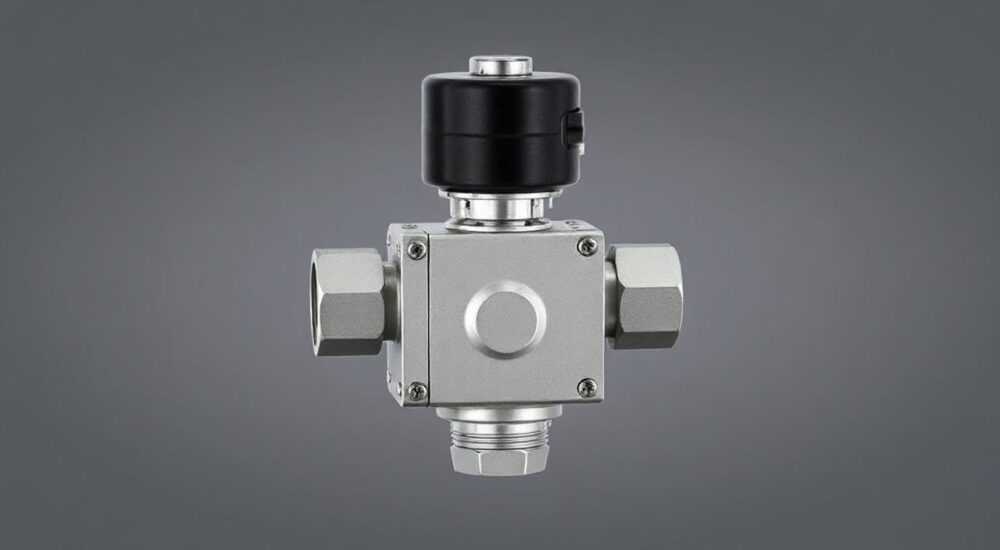

Клапан трехходовой каскадный sf25m1s rc protherm

Трехходовой каскадный клапан SF25M1S RC от Protherm — это высокоточное устройство, предназначенное для управления потоками теплоносителя в системах отопления с несколькими контурами. Он обеспечивает надежное переключение между режимами отопления и ГВС, поддерживая стабильную работу котла даже при сложных условиях эксплуатации. Главная рекомендация: устанавливать и настраивать данный клапан строго по инструкции производителя, желательно силами сертифицированного специалиста.

Современные газовые котлы требуют сложных решений для эффективного управления теплом. Одним из таких решений является трехходовой каскадный клапан — механизм, который позволяет направлять поток воды либо в систему отопления, либо в контур горячего водоснабжения. В линейке чешской компании Protherm особое место занимает модель SF25M1S RC, разработанная для использования в напольных и настенных котлах серии «Пантера», «Гризли» и других. Этот клапан не просто перенаправляет поток, он выполняет функцию центрального распределителя в сложных гидравлических схемах, особенно при работе нескольких котлов в каскаде. Его надежность напрямую влияет на комфорт, энергоэффективность и срок службы всей отопительной системы.

Назначение и принцип работы

Трехходовой клапан SF25M1S RC — это электромеханическое устройство, основная задача которого заключается в управлении направлением движения теплоносителя. В стандартном режиме котел может работать как на обогрев помещений, так и на нагрев воды для бытовых нужд. Однако эти процессы не должны происходить одновременно, чтобы избежать перегрузки и некорректной работы теплообменника. Именно здесь вступает в действие трехходовой клапан.

При запросе горячей воды (например, при открытии крана на кухне) датчики ГВС фиксируют падение давления или изменение температуры. Сигнал поступает на плату управления, которая активирует сервопривод клапана. Тот поворачивает заслонку внутри корпуса, перекрывая поток к радиаторам и открывая путь к вторичному пластинчатому теплообменнику. После завершения водоразбора клапан возвращается в исходное положение.

В каскадных системах, где задействовано несколько котлов, роль клапана усложняется. Он становится частью гидравлической стрелки или узла первичного контура, распределяя нагрузку между агрегатами. Это позволяет включать котлы поочередно, увеличивая общий КПД и снижая износ оборудования.

Как работает каскадная система?

• Первый котел запускается при минимальной нагрузке.
• Если потребность в тепле растет, второй котел подключается через сигнал от контроллера.
• Клапан SF25M1S RC помогает распределить потоки, предотвращая гидравлические удары и перегрев.
• При падении спроса система последовательно отключает котлы, начиная с последнего в цепи.

Устройство клапана SF25M1S RC

Конструкция SF25M1S RC выполнена с учетом длительной эксплуатации в агрессивной среде. Корпус изготовлен из латуни с никелевым покрытием, что защищает от коррозии и механического износа. Внутри расположен поворотный шар или заслонка, соединенная с валом сервопривода. Привод управляется 230 В переменного тока и имеет два конечных положения: «Отопление» и «ГВС».

Клапан оснащен двумя входами и одним выходом. Один вход связан с первичным контуром котла, второй — с обраткой отопления, а выход направляет теплоноситель либо в систему отопления, либо в контур ГВС. Угол поворота составляет 90°, что обеспечивает четкое разделение потоков без смешивания.

Сервопривод имеет встроенные концевые выключатели, сигнализирующие плате управления о достижении нужного положения. Это предотвращает ситуацию, когда клапан «завис» в промежуточном состоянии, что могло бы привести к недогреву или перегреву.

Преимущества и особенности модели

SF25M1S RC — не просто замена старому клапану, это технологически продвинутый элемент, адаптированный под современные требования. Во-первых, он совместим с большинством моделей Protherm, включая Panther 30 KLOM, 40 KLOM, а также Grizzly. Во-вторых, его конструкция предусматривает возможность ручной диагностики: сервопривод можно повернуть вручную для проверки подвижности заслонки.

Одним из ключевых преимуществ является низкое гидравлическое сопротивление. Это особенно важно в системах с естественной циркуляцией или при использовании маломощных насосов. Кроме того, клапан рассчитан на давление до 6 бар и температуру до 110 °C, что делает его пригодным для работы в сложных условиях.

Производитель внедрил защиту от «сухого хода»: если сервопривод не получает подтверждение о движении заслонки, он отправляет ошибку на плату (код A02 или E25, в зависимости от модели котла). Это позволяет своевременно выявить заклинивание или обрыв механизма.

Технические характеристики

• Тип: трехходовой поворотный клапан
• Управление: электромеханическое, 230 В, 50 Гц
• Присоединение: G¾» внутренняя резьба
• Рабочее давление: до 6 бар
• Максимальная температура: 110 °C
• Срок службы: до 10 лет при нормальных условиях

Монтаж и подключение

Установка клапана — ответственный этап, от которого зависит вся дальнейшая работа системы. Перед началом работ необходимо отключить подачу газа и электричества, слить теплоноситель из участка трубопровода. Клапан монтируется строго по направлению потока, указанному стрелкой на корпусе.

При подключении важно:

• Использовать фум-ленту или льняную подмотку с герметиком для резьбовых соединений.
• Не допускать перекоса при затяжке, чтобы не повредить корпус.
• Подключить электрический кабель к соответствующему разъему на плате управления (обычно обозначен как Y2 или TV).
• Проверить свободный ход заслонки перед запуском.

После установки система заполняется водой, стравливаются воздушные пробки. Затем проводится тестовый запуск: при включении ГВС должен быть слышен щелчок сервопривода, а индикатор на плате — показывать корректный режим.

1. Отключите питание и перекройте магистрали.
2. Демонтируйте старый клапан, очистите резьбу.
3. Установите новый клапан с учетом направления потока.
4. Подключите электрический разъем.
5. Заполните систему, удалите воздух.
6. Запустите котел и проверьте переключение.

Типичные неисправности и диагностика

Наиболее частая поломка — заклинивание заслонки. Причины: образование накипи, попадание механических частиц, коррозия. В результате сервопривод не может повернуть шток, и котел выдает ошибку (например, E25 — неисправность трехходового клапана).

Другие возможные проблемы:

• Обрыв провода питания — проверяется мультиметром.
• Выход из строя сервопривода — отсутствует щелчок при включении ГВС.
• Износ уплотнителей — подтекание в местах соединения.
• Ошибки платы — ложные срабатывания, имитирующие неисправность клапана.

Диагностика начинается с визуального осмотра и проверки электропитания. Если напряжение есть, но клапан не двигается, его нужно демонтировать и проверить вручную. При наличии загрязнений — промыть в растворе лимонной кислоты (не более 10% концентрации).

Чек-лист диагностики

• Есть ли ошибка на дисплее котла?
• Поступает ли 230 В на сервопривод?
• Слышно ли движение при переключении?
• Есть ли подтекание вокруг корпуса?
• Легко ли вращается заслонка вручную?

Эксплуатация в каскадных системах

В каскадных установках SF25M1S RC играет важную роль в балансировке нагрузки. Такие системы применяются в крупных домах, коттеджах или коммерческих объектах, где одного котла недостаточно. Контроллер управляет несколькими агрегатами, включая их по мере необходимости.

Клапан в этом случае может быть установлен на каждом котле или на общем гидравлическом блоке. Его задача — направлять теплоноситель в нужный контур, предотвращая паразитные потоки и обеспечивая стабильную температуру.

Особенность каскадных схем — необходимость синхронизации. Если один клапан сработает с задержкой, это вызовет дисбаланс, перегрев или ошибку в системе. Поэтому важно использовать одинаковые модели клапанов и регулярно проводить калибровку.

Пример настройки

• Контроллер определяет потребность в тепле.
• Активируется первый котел, его клапан открывает контур отопления.
• При росте нагрузки включается второй котел.
• Клапаны обоих котлов работают синхронно, поддерживая равномерный поток.
• При падении температуры — происходит поэтапное отключение.

Экспертное мнение

Интервью с Сергеем Лебедевым, главным инженером сервисного центра Protherm в Москве

— Сергей, какие основные причины выхода из строя клапана SF25M1S RC?

«На первом месте — плохое качество теплоносителя. Жесткая вода, наличие механических примесей — всё это приводит к образованию отложений. Мы видим, что в регионах с жесткой водой клапаны выходят из строя в 2–3 раза чаще. Рекомендую устанавливать фильтры грубой очистки и использовать антифриз только по назначению.»

— А как отличить оригинальный клапан от подделки?

«Оригинал имеет четкую маркировку, качественную сборку и вес около 700 граммов. Подделки легкие, пластик в сервоприводе хрупкий, а резьба часто смещена. Кроме того, у поддельных моделей другой код ошибки — они не взаимодействуют с платой корректно.»

— Какие советы дадите владельцам котлов?

«Не ждите, пока появится ошибка. Проводите профилактику раз в год: проверьте ход клапана, прочистите фильтры, промойте контур. И никогда не экономьте на оригинальных запчастях — это ложная экономия.»

Вопросы и ответы

Заключение

Клапан трехходовой каскадный SF25M1S RC — это не просто деталь, а «нервный центр» системы отопления Protherm. Его правильная работа обеспечивает комфорт, безопасность и долгий срок службы котла. Несмотря на кажущуюся простоту, этот элемент требует внимательного отношения: от выбора и монтажа до регулярного технического обслуживания.

• Клапан SF25M1S RC — ключевой элемент управления потоками в котлах Protherm.
• Требует профессионального монтажа и периодической диагностики.
• Чувствителен к качеству теплоносителя и условиям эксплуатации.
• В каскадных системах обеспечивает синхронную работу нескольких котлов.
• Замена должна проводиться на оригинальную деталь с идентичными характеристиками.
