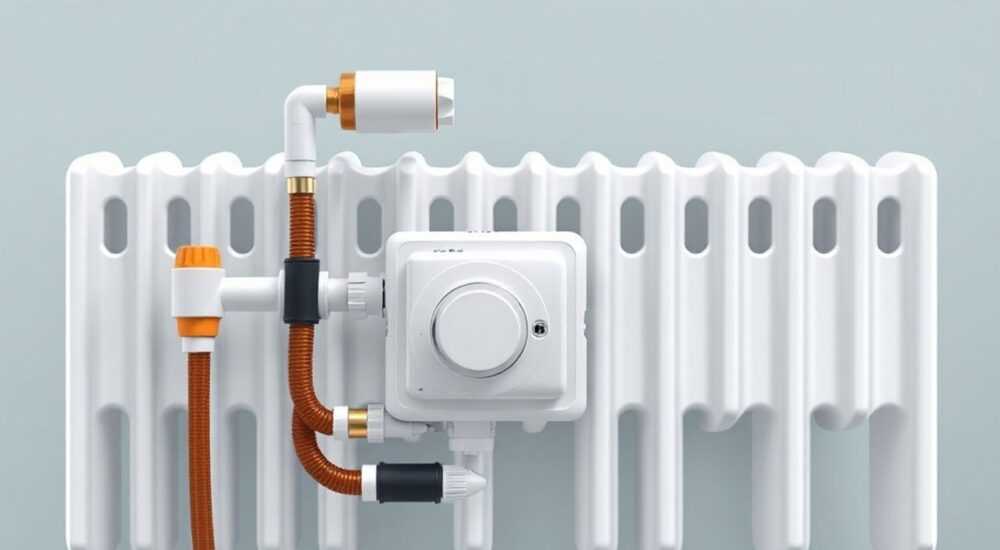

Комплект подключения батареи отопления

Комплект подключения батареи отопления — это набор компонентов, необходимых для правильного, безопасного и эффективного присоединения радиатора к системе центрального или индивидуального отопления. Он включает в себя запорную арматуру, соединительные элементы и приборы контроля, которые обеспечивают герметичность, регулировку теплоотдачи и возможность обслуживания без остановки всей системы.

Что такое комплект подключения батареи отопления: состав и назначение

Комплект подключения радиатора — это не просто набор фитингов, а продуманная система, обеспечивающая надёжное, герметичное и функциональное соединение батареи с трубопроводами отопления. От его качества и правильности подбора зависит не только комфорт в помещении, но и безопасность эксплуатации, а также энергоэффективность всей системы.
Стандартный комплект включает несколько ключевых элементов: шаровые краны или термостатические клапаны, переходники («американки»), ниппели, кронштейны для крепления, воздухоотводчик (кран Маевского) и заглушки. Каждый компонент выполняет свою роль: краны позволяют перекрывать подачу теплоносителя, американки обеспечивают быстрое демонтажное соединение, а терморегуляторы — плавное управление температурой.
Выбор между простым и расширенным комплектом зависит от типа системы. В центральном отоплении многоквартирных домов чаще используются шаровые краны с возможностью полного перекрытия. В автономных системах частных домов предпочтение отдаётся термостатическим головкам, которые автоматически поддерживают заданную температуру в комнате.

Основные элементы комплекта и их функции

• Шаровой кран — предназначен для полного перекрытия потока теплоносителя. Устанавливается на подающей и обратной линии для возможности ремонта или замены радиатора.
• Термостатический клапан — регулирует расход теплоносителя в зависимости от температуры в помещении. Работает в паре с термоголовкой.
• Переходник с накидной гайкой («американка») — разъёмное соединение, обеспечивающее лёгкий монтаж и демонтаж радиатора.
• Радиаторный ниппель — соединяет секции батареи между собой. Бывает правый и левый для плотной стыковки.
• Кран Маевского — ручной или автоматический воздухоотводчик, устанавливаемый в верхнем коллекторе радиатора.
• Заглушка — закрывает неиспользуемое отверстие в радиаторе.
• Кронштейны — крепёж для фиксации батареи на стене. Количество зависит от длины и веса радиатора.

Как выбрать комплект подключения под тип радиатора и систему отопления

Не существует универсального комплекта, подходящего для всех случаев. Выбор зависит от нескольких факторов: материала радиатора (чугун, алюминий, биметалл), типа системы (однотрубная или двухтрубная), давления в сети и способа разводки (нижняя, боковая, диагональная).
Для чугунных радиаторов старого образца, часто встречающихся в многоэтажках, требуется комплект с резьбовыми соединениями диаметром 1/2″ или 3/4″. Из-за высокой инерционности такие батареи редко оснащаются термоголовками — здесь важнее надёжность и возможность перекрытия. Шаровые краны из латуни с тефлоновыми уплотнителями — оптимальный выбор.
Алюминиевые и биметаллические радиаторы в частных домах с автономным отоплением требуют более точной регулировки. Здесь уже оправдано использование термостатических клапанов Danfoss, Herz или Oventrop. Они чувствительны к качеству теплоносителя, поэтому важно предусмотреть фильтрацию и установку воздухоотводчика.

Однотрубная vs двухтрубная система: чем отличаются и что нужно учесть

В однотрубной системе («ленинградка») теплоноситель проходит последовательно через все радиаторы. Температура на входе снижается с каждым следующим прибором. Чтобы компенсировать потерю тепла, используются байпасы и увеличивается количество секций.
В этом случае комплект подключения должен включать перемычку (байпас) с возможностью установки термоклапана. Это позволяет регулировать поток, не нарушая циркуляцию в стояке. Полное перекрытие радиатора недопустимо — иначе прекратится движение воды по всей ветке.
Двухтрубная система более гибкая: подача и обратка идут параллельно, каждый радиатор получает теплоноситель одинаковой температуры. Здесь можно использовать полноценные термоголовки, а байпас не требуется. Такая схема предпочтительна в новых домах и частных коттеджах.

Пошаговая инструкция по установке комплекта подключения

Монтаж комплекта подключения — задача, доступная даже начинающему мастеру при наличии базовых навыков работы с инструментом. Главное — соблюдать последовательность и не торопиться. Перед началом работ обязательно перекройте стояк и слейте воду.

1. Подготовьте место и измерьте параметры. Определите высоту установки радиатора (обычно 10–12 см от пола, 5–10 см от подоконника). Разметьте точки крепления кронштейнов.
2. Установите кронштейны. Используйте уровень. Для радиатора до 10 секций — два нижних и один верхний кронштейн. Более длинные батареи требуют дополнительной фиксации.
3. Соберите комплект на столе. Наверните американки, клапаны и заглушки на соответствующие патрубки радиатора. Подмотку делайте фум-лентой или льном с герметиком — не менее 3–4 витков.
4. Подключите радиатор к трубам. Соедините подающую и обратную линии с помощью накидных гаек. Затягивайте аккуратно — перетяжка может повредить резьбу.
5. Установите кран Маевского и заглушки. Воздухоотводчик должен быть сверху, на противоположной от клапана стороне.
6. Проверьте герметичность. Откройте стояк, заполните систему и внимательно осмотрите все соединения. При малейшей капле — подтяните соединение после слива воды.

Инструменты, которые понадобятся

• Гаечные ключи (размеры 17, 19, 22 мм)
• Разводной ключ
• Уровень строительный
• Дрель или перфоратор
• Фум-лента или лён с герметиком
• Карандаш для разметки
• Ёмкость для слива воды

Распространённые ошибки при монтаже и как их избежать

Даже опытные мастера допускают ошибки, которые могут привести к протечкам, снижению теплоотдачи или аварийной ситуации. Ниже — самые частые просчёты и способы их предотвращения.

Неправильная ориентация термоклапана

Термостатическую головку нельзя устанавливать горизонтально, особенно если она попадает под воздействие сквозняков или теплового излучения от самой батареи. Это приводит к некорректной работе: головка «думает», что в комнате жарко, и перекрывает подачу, хотя на самом деле температура ниже нормы.
Решение: устанавливайте термоголовку горизонтально или под углом не более 45°. Если радиатор находится под окном, используйте выносной капиллярный датчик или специальные экраны-отражатели.

Отсутствие байпаса в однотрубной системе

Многие владельцы, стремясь упростить монтаж, убирают байпас и устанавливают радиатор напрямую в стояк. Это нарушает гидравлический баланс: при закрытии кранов циркуляция останавливается, и соседи остаются без отопления.

Перетяжка соединений

Слишком сильное затягивание накидных гаек приводит к деформации уплотнительных колец и повреждению резьбы. Особенно уязвимы пластиковые и латунные фитинги.
Рекомендация: затягивайте гайку до момента, когда почувствуется сопротивление, плюс ещё пол-оборота. Не используйте удлинители на ключах.

Неправильный выбор схемы подключения

Боковое подключение — самое распространённое, но не всегда эффективное. В длинных радиаторах (более 10 секций) оно приводит к тому, что дальняя часть плохо прогревается.
Оптимальные схемы:

• Диагональное — подача снизу с одной стороны, обратка сверху с другой. Обеспечивает равномерный прогрев.
• Нижнее — используется при скрытой разводке. Требует радиаторов с внутренними направляющими.

Современные решения и технологии в подключении радиаторов

Технологии не стоят на месте. Сегодня на рынке доступны интеллектуальные системы управления отоплением, которые интегрируются с комплектами подключения и позволяют экономить до 25% энергии.
Одно из новшеств — цифровые термоголовки с Wi-Fi. Они подключаются к смартфону или голосовому помощнику (Яндекс.Алиса, Google Assistant) и позволяют задавать режимы отопления по расписанию, отслеживать температуру удалённо и получать уведомления о протечках.
Ещё одно направление — автоматические воздухоотводчики с датчиками. Они не только удаляют воздух, но и сигнализируют о его скоплении, предотвращая завоздушивание системы.
Производители вроде Danfoss, Honeywell и Siemens предлагают комбинированные комплекты, включающие термоклапан, головку, фильтр и адаптеры. Такие наборы упрощают монтаж и гарантируют совместимость всех элементов.

Экспертное мнение

При подборе и монтаже комплекта подключения важно руководствоваться не только ценой, но и условиями эксплуатации. Дешёвые китайские краны могут выйти из строя уже через 2–3 сезона, тогда как продукция европейских брендов служит 10–15 лет без замены.
Предпочтение стоит отдавать латунным деталям с никелевым покрытием — они устойчивы к коррозии и механическим нагрузкам. Пластиковые корпуса допустимы только в системах с низким давлением.
Для многоквартирных домов с централизованным отоплением лучше выбирать шаровые краны с фиксацией в положении «открыто» — это исключает случайное перекрытие стояка. В частных домах с автономным котлом — термостатические клапаны с возможностью программирования.
Главный принцип: комплект должен обеспечивать не только подключение, но и возможность обслуживания, регулировки и диагностики. Забегая вперёд, отметим, что в будущем системы отопления будут всё больше интегрироваться с «умным домом», где радиаторы станут элементами экосистемы, реагирующей на погоду, присутствие людей и тарифы на энергоресурсы.

Вопросы и ответы

Заключение

Комплект подключения батареи отопления — это не просто техническая мелочь, а ключевой элемент эффективной и безопасной системы обогрева. От его правильного подбора и монтажа зависит не только комфорт в доме, но и долговечность оборудования, энергопотребление и предотвращение аварий.
Сегодня доступны как простые решения для бюджетного ремонта, так и высокотехнологичные комплекты для «умных» домов. Главное — учитывать тип радиатора, особенности системы отопления и качество компонентов. Инвестиции в надёжные краны, термоголовки и правильную установку окупаются уже в первый отопительный сезон.

• Всегда используйте «американки» для удобства демонтажа.
• Термостатические клапаны экономят до 20% энергии.
• В однотрубной системе обязателен байпас.
• Проверяйте герметичность после первого запуска.
• Выбирайте комплект с учётом материала радиатора и типа системы.
