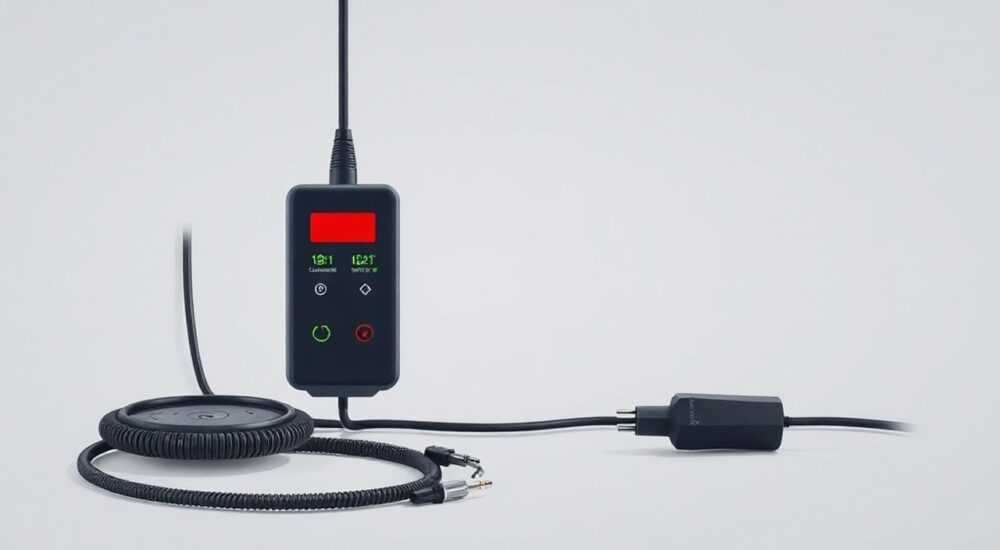

Комплект подключения греющего кабеля

Комплект подключения греющего кабеля — это набор компонентов, необходимых для безопасного и эффективного ввода нагревательного кабеля в эксплуатацию. Он обеспечивает герметичность, электрическую изоляцию, защиту от перегрузок и правильное подключение к сети. Без правильно подобранного и качественно установленного комплекта подключения система обогрева может выйти из строя или стать источником опасности.

Для надежной работы системы обогрева важно использовать полный комплект подключения, соответствующий типу греющего кабеля и условиям монтажа. Основные элементы — соединительная муфта, клеммы, термоусадочные трубки и заземление.

Содержание статьи:

Что такое комплект подключения греющего кабеля
Из чего состоит комплект подключения: основные элементы
Виды греющих кабелей и особенности их подключения
Как выбрать правильный комплект подключения
Монтаж комплекта подключения: пошаговая инструкция
Распространённые ошибки при подключении и как их избежать
Эксплуатация и техническое обслуживание системы
Экспертное мнение
Вопросы и ответы
Заключение

Что такое комплект подключения греющего кабеля

Комплект подключения — это не просто коробка с проводами и изоляцией. Это инженерное решение, обеспечивающее долгосрочную работоспособность всей системы обогрева. Он используется для создания надежного электрического соединения между греющим кабелем и питающим проводом, а также для герметизации места соединения от влаги, механических повреждений и агрессивных сред.

Такие комплекты применяются при монтаже систем обогрева трубопроводов, кровли, водостоков, резервуаров и полов. Они подходят как для внутреннего, так и для внешнего размещения, но выбор зависит от условий эксплуатации. Например, на улице требуется повышенная влагозащита и устойчивость к УФ-излучению.

Отсутствие или неправильная установка комплекта подключения может привести к короткому замыканию, выходу кабеля из строя, поражению электрическим током или даже возгоранию. Поэтому этот этап нельзя игнорировать, даже если работа кажется простой.

Полезно знать: Комплект подключения всегда должен быть совместим с конкретным типом греющего кабеля — саморегулирующегося или резистивного. Использование несовместимых компонентов недопустимо.

Из чего состоит комплект подключения: основные элементы

Полный комплект подключения включает несколько ключевых компонентов, каждый из которых выполняет свою функцию. Набор может отличаться в зависимости от производителя и назначения, но базовые элементы остаются неизменными.

Соединительная муфта — центральный элемент, обеспечивающий электрическое соединение между жилами греющего и питающего кабеля. Изготавливается из прочных полимеров, выдерживающих перепады температур.
Термоусадочные трубки — используются для дополнительной герметизации и изоляции. При нагреве они плотно обжимают место соединения, исключая попадание влаги.
Клеммы и контактные наконечники — обеспечивают надежный электроконтакт. Часто покрыты антикоррозийным составом.
Элементы заземления — медная оплетка или провод, который соединяется с экраном кабеля и выводится на заземляющую шину.
Герметичные гайки и втулки — предотвращают проникновение воды в корпус муфты, особенно важны при наружном монтаже.

Некоторые комплекты дополнительно включают изоленту, стяжки, инструкцию и тестовый протокол. Профессиональные наборы могут иметь сертификаты соответствия ГОСТ и международным стандартам (IEC, UL).

Компонент	Функция	Материал	Требования
Муфта	Основное соединение	Полиуретан, ПВХ	Устойчивость к -40°C до +80°C
Термотрубка	Герметизация	Сшитый полиэтилен	Усадка 3:1, УФ-стабильность
Клеммы	Электроконтакт	Медь, латунь	Антикоррозия, фиксация
Заземление	Безопасность	Медный провод	Сечение ≥1,5 мм²

«Качество муфты напрямую влияет на срок службы всей системы. Лучше переплатить за сертифицированный комплект, чем потом менять весь участок кабеля.» — Алексей Миронов, инженер-монтажник, 12 лет опыта

Виды греющих кабелей и особенности их подключения

Греющие кабели делятся на два основных типа: саморегулирующиеся и резистивные. От этого зависит не только принцип работы, но и способ подключения.

Саморегулирующиеся кабели изменяют мощность в зависимости от температуры окружающей среды. Их можно резать на месте, а конец не требует закрытия специальной заглушкой. Однако при подключении важно не повредить матрицу — полупроводниковый слой между жилами.

Резистивные кабели имеют постоянное сопротивление и выделяют одинаковое количество тепла по всей длине. Они бывают одножильными и двухжильными. Одножильные требуют подключения с обоих концов, что усложняет монтаж. Двухжильные проще — питание подаётся с одной стороны.

Для саморегулирующихся кабелей используются комплекты с двойной герметизацией — из-за чувствительности матрицы к влаге.
Резистивные кабели нуждаются в точной длине и правильной коммутации, особенно одножильные.
Некоторые комплекты универсальны, но всегда проверяйте маркировку производителя.

Полезно знать: Саморегулирующийся кабель можно укладывать внахлёст, но резистивный — категорически нет. Это влияет на выбор места подключения и размещение муфты.

Как выбрать правильный комплект подключения

Выбор комплекта начинается с анализа условий эксплуатации и характеристик самого кабеля. Ключевые параметры: напряжение, мощность, тип кабеля, место установки (внутри/снаружи), климатические условия.

Первое правило — использовать комплект того же производителя, что и греющий кабель. Совместимость гарантирована, а гарантия сохраняется. Если такой возможности нет, ищите аналоги с сертификатами совместимости.

Обратите внимание на степень защиты (IP). Для наружного монтажа требуется минимум IP67 — защита от пыли и кратковременного погружения в воду. В помещениях допустимо IP54.

Проверьте наличие всех необходимых компонентов в комплекте — не стоит экономить на отдельных деталях.
Убедитесь, что термоусадочные трубки подходят по диаметру.
Для агрессивных сред (например, химические производства) выбирайте комплекты с усиленной изоляцией.

«Я видел, как мастера использовали обычные электромонтажные коробки вместо специализированных муфт. Через месяц — протечка, короткое замыкание, ремонт за свой счёт.» — Сергей Ковалёв, технический директор компании «ТермоСтрой»

Монтаж комплекта подключения: пошаговая инструкция

Правильный монтаж — залог долгой службы. Работайте в сухую погоду, при положительной температуре. Используйте только рекомендованные инструменты: стриппер для снятия изоляции, фен для усадки, кримпер для обжима.

Отключите питание и подготовьте место. Убедитесь, что кабель чистый и сухой.
Аккуратно снимите внешнюю оболочку греющего кабеля на длину, указанную в инструкции (обычно 10–15 см).
Очистите экранирующую оплётку и заведите её в муфту для заземления.
Подключите токопроводящие жилы к клеммам, следуя схеме. Закрепите питающий провод.
Наденьте термоусадочные трубки и прогрейте феном до полной усадки.
Проверьте герметичность и изоляцию. Подключите к сети через УЗО.

После монтажа проведите проверку сопротивления изоляции мегаомметром (минимум 1 МОм). Также измерьте сопротивление жил — оно должно соответствовать паспортным данным.

Полезно знать: Не используйте открытый огонь для усадки термотрубок — можно повредить изоляцию. Только строительный фен с контролем температуры.

Распространённые ошибки при подключении и как их избежать

Даже опытные монтажники допускают ошибки, которые снижают надёжность системы. Ниже — самые частые проблемы и способы их устранения.

Неплотная герметизация — главная причина выхода из строя. Влага попадает в муфту, вызывает коррозию и КЗ. Решение: двойная изоляция, контроль усадки.
Повреждение матрицы — при снятии изоляции с саморегулирующегося кабеля. Используйте только специальный инструмент.
Неправильное заземление — экран не подключён или соединён с фазой. Это опасно для жизни. Всегда проверяйте цепь заземления.
Использование несовместимых компонентов — например, муфта от резистивного кабеля на саморегулирующемся. Результат — перегрев и отказ.

Ошибка	Последствия	Профилактика
Влага в муфте	Короткое замыкание	Двойная термоусадка, герметичные гайки
Перегрев контактов	Оплавление, пожар	Правильный обжим, чистые жилы
Нет заземления	Удар током	Контроль мультиметром

«Перед запуском системы — обязательно промерьте сопротивление. Если оно ниже 0,5 МОм — ищите проблему. Лучше потратить час сейчас, чем менять кабель через неделю.» — Дмитрий Петров, электромонтёр-испытатель

Эксплуатация и техническое обслуживание системы

После монтажа система должна работать без вмешательства, но периодический осмотр обязателен. Особенно перед началом холодного сезона.

Рекомендуется проводить ежегодную диагностику: проверка сопротивления изоляции, целостности муфт, состояние заземления. При обнаружении малейших признаков увлажнения — немедленно отключите систему.

Не закрашивайте муфты и соединения — они должны быть доступны для осмотра.
Используйте автоматическое УЗО с функцией самодиагностики.
Ведите журнал обслуживания: даты проверок, показания приборов, замечания.

Современные системы могут включать датчики влажности и GSM-оповещение о неисправностях. Это особенно актуально для удалённых объектов.

Полезно знать: Средний срок службы качественно установленного комплекта подключения — 10–15 лет. Но при агрессивных условиях (соли, химикаты) он может сократиться до 5 лет.

Экспертное мнение

Елена Васильева, ведущий инженер проектного отдела «ГрейТерм», 15 лет в сфере обогрева:

«За годы практики я убедилась: 70% аварий связаны именно с неправильным подключением. Люди покупают хороший кабель, но экономят на комплекте. А ведь муфта — это слабое звено. Мы теперь требуем от подрядчиков фотоотчёт по каждому соединению.

Особенно важно соблюдать технологию при работе с саморегулирующимися кабелями. Их матрица чувствительна к механическим повреждениям. Даже царапина может привести к локальному перегреву.

Советую использовать комплекты с цветовой маркировкой — она помогает избежать ошибок при подключении. И никогда не делайте соединения в земле или в бетоне — только в доступных коробках или колодцах.»

Вопросы и ответы

Можно ли сделать подключение своими руками?

Да, при наличии базовых навыков электромонтажа. Но если вы не уверены — лучше доверьтесь профессионалу. Ошибка может стоить дороже услуг специалиста.

Где размещать муфту подключения?

В сухом, доступном месте. Не в земле, не под теплоизоляцией без вентиляции. Оптимально — в распределительной коробке или колодце.

Нужно ли подключать через УЗО?

Обязательно. Греющий кабель работает во влажной среде — риск утечки тока высок. УЗО с током срабатывания 30 мА — минимальное требование.

Что делать, если муфта протекает?

Немедленно отключите питание. Разберите соединение, просушите, замените повреждённые элементы. При серьёзных повреждениях — установите новую муфту.

Можно ли использовать комплект повторно?

Нет. Термоусадочные трубки и герметики одноразовые. После демонтажа комплект подлежит замене.

Заключение

Комплект подключения греющего кабеля — это не второстепенная деталь, а ключевой элемент надёжной системы обогрева. Его правильный выбор и монтаж обеспечивают безопасность, долговечность и эффективность работы. Пренебрежение этим этапом может свести на нет все усилия и инвестиции.

Помните: качественный обогрев начинается с надёжного соединения. Инвестируйте в сертифицированные комплекты, соблюдайте технологию и проводите регулярную диагностику — и система будет служить десятилетиями.

Используйте комплект, совместимый с типом греющего кабеля.
Монтируйте только в сухих, доступных местах.
Обязательно проверяйте сопротивление изоляции после сборки.
Подключайте систему только через УЗО.
Проводите ежегодное техническое обслуживание.
