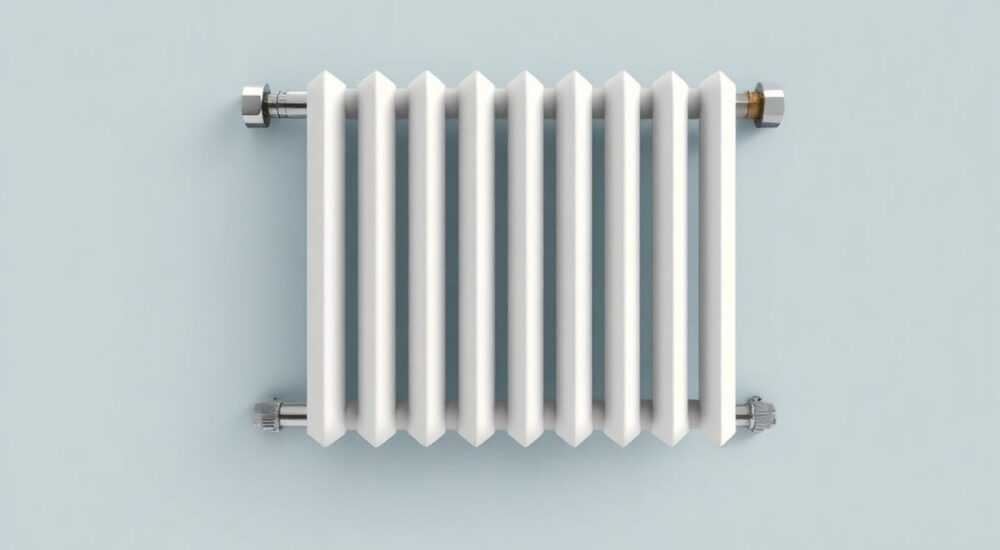

Конструкция батареи отопления

Конструкция батареи отопления — это комплексное сочетание материалов, форм и технологий, обеспечивающих эффективный теплообмен между теплоносителем и воздухом в помещении. От правильного выбора типа радиатора зависит не только комфорт в доме, но и энергоэффективность всей системы отопления. Современные батареи различаются по материалу, внутреннему устройству, способу подключения и тепловой мощности.

Типы батарей отопления: сравнение по конструкции и материалам

Радиаторы отопления классифицируются по материалу изготовления, который напрямую влияет на их тепловую эффективность, долговечность и устойчивость к гидроударам. На рынке представлены четыре основных типа: чугунные, стальные, алюминиевые и биметаллические. Каждый из них имеет свою конструктивную специфику и область применения.

Чугунные радиаторы — классика советского жилищного фонда. Они состоят из секций с толстыми стенками, соединённых ниппелями. Благодаря высокой теплоёмкости медленно нагреваются, но долго сохраняют тепло после отключения системы. Устойчивы к коррозии и перепадам давления, что делает их подходящими для старых централизованных систем.

Стальные радиаторы бывают двух видов: панельные и трубчатые. Панельные представляют собой сварные конструкции из стальных листов, образующие каналы для теплоносителя. Они легче чугунных, быстрее нагреваются, но чувствительны к гидроударам и качеству воды. Трубчатые модели прочнее и используются в системах с высоким давлением.

Алюминиевые радиаторы отличаются высокой теплоотдачей — до 200 Вт на секцию. Изготавливаются методом литья под давлением, имеют тонкие стенки и сложную внутреннюю геометрию каналов. Легкие, современные, быстро реагируют на изменения температуры. Однако подвержены коррозии при некачественном теплоносителе и не рекомендуются для централизованного отопления без химического контроля.

Биметаллические радиаторы — гибрид стали и алюминия. Внутренний каркас выполнен из стали или нержавеющей стали, выдерживающей давление до 40 атм, а внешняя оболочка — из алюминия, отвечающего за теплоотдачу. Это оптимальный выбор для многоэтажек с нестабильным давлением и агрессивной водой.

Устройство внутри: как устроена секция радиатора

Чтобы понять, как работает батарея, важно разобраться в её внутреннем устройстве. Несмотря на внешние различия, все радиаторы следуют одному принципу: теплоноситель проходит по внутренним каналам, отдавая тепло через стенки в окружающий воздух.

В чугунных радиаторах каждая секция представляет собой литой корпус с вертикальными колоннами диаметром 30–40 мм. Сверху и снизу находятся резьбовые отверстия для соединения с соседними секциями. Между секциями устанавливаются прокладки из паронита или резины. Теплоноситель движется по колоннам, омывая внутренние стенки.

Алюминиевые и биметаллические секции изготавливаются методом литья. Внутри алюминиевой секции — система горизонтальных и вертикальных каналов сложной формы, увеличивающих площадь теплообмена. Диаметр каналов составляет 10–14 мм, что повышает риск засорения при плохом качестве воды.

В биметаллической конструкции стальной сердечник проходит внутри алюминиевого корпуса. Он может быть цельным или сварным. Соединение стали и алюминия — технологически сложный процесс, требующий точного контроля. При этом сталь контактирует с водой, а алюминий — с воздухом, что исключает гальваническую коррозию.

Стальные панельные радиаторы устроены иначе. Две штампованные пластины свариваются между собой, образуя герметичные каналы. По этим каналам движется вода. С тыльной стороны добавляются конвекционные пластины — они увеличивают теплоотдачу за счёт конвекции. Такие радиаторы несекционные, их размер фиксирован.

Конструктивные элементы радиатора

• Коллекторы — верхние и нижние камеры, распределяющие теплоноситель по каналам. В секционных моделях они расположены в каждой секции.
• Каналы (сердечники) — пути движения воды. Их форма и количество влияют на гидравлическое сопротивление и тепловую мощность.
• Ребра жёсткости — внешние выступы, увеличивающие площадь поверхности и улучшающие теплоотдачу.
• Кронштейны — крепёжные элементы для монтажа на стену. Обычно два нижних и один верхний.
• Заглушки и пробки — герметизируют торцы секций. Одна из них оснащена воздушным клапаном (кран Маевского).

Как работает теплообмен: принцип передачи тепла

Тепло в помещении распространяется тремя способами: конвекцией, излучением и теплопроводностью. Радиатор использует первые два. Конвекция — это движение тёплого воздуха вверх, создаваемое нагревом прилегающих слоёв воздуха. Излучение — передача тепловой энергии в виде инфракрасных волн, которые нагревают предметы и стены.

Большинство современных радиаторов работают преимущественно за счёт конвекции. Например, стальные панельные модели имеют развитую систему конвекционных рёбер, создающих мощный восходящий поток. Чугунные и биметаллические радиаторы больше полагаются на излучение — их массивные стенки долго хранят и отдают тепло.

Коэффициент теплоотдачи зависит от нескольких факторов:

• Перепад температур между теплоносителем и воздухом (чем выше, тем эффективнее).
• Площадь поверхности радиатора.
• Материал стенок (алюминий лучше стали, сталь лучше чугуна).
• Наличие конвекционных пластин.

Формула расчёта тепловой мощности

Тепловая мощность одной секции указывается в паспорте. Чтобы рассчитать нужное количество секций, используйте формулу:

1. Определите объём помещения: длина × ширина × высота.
2. Умножьте на 41 Вт/м³ — норма для панельных домов (для кирпичных — 34 Вт/м³).
3. Разделите результат на теплоотдачу одной секции.
4. Добавьте 15–20% запаса на угловые комнаты, большие окна или плохую теплоизоляцию.

Пример: комната 4×5×2,7 м = 54 м³. Мощность: 54 × 41 = 2214 Вт. Если одна секция даёт 180 Вт, нужно 2214 / 180 ≈ 12,3 → 13 секций + 2 запасные = 15.

Критерии выбора: на что обращать внимание при покупке

Выбор батареи — не только вопрос дизайна. Важно учитывать параметры системы отопления, тип здания и климатические условия. Вот ключевые критерии:

• Тип системы отопления: централизованная или автономная. В многоквартирных домах с высоким давлением предпочтительны биметаллические или чугунные радиаторы.
• Рабочее давление: должно быть выше максимального в системе. Для ЦО — минимум 10 атм, лучше 15–25.
• Тепловая мощность: рассчитывается по объёму и теплопотерям помещения.
• Габариты: высота, ширина, глубина. Особенно важно при установке под узким подоконником.
• Межосевое расстояние: стандарт — 350 или 500 мм. Должно соответствовать разводке труб.
• Гарантия и сертификаты: проверяйте наличие документов, особенно для импортных моделей.

Что проверять при покупке

1. Внешний вид: отсутствие трещин, вмятин, следов коррозии.
2. Маркировка: модель, производитель, параметры, год выпуска.
3. Толщина стенок: для алюминия — не менее 3 мм, для стали — 1,2–1,5 мм.
4. Комплектация: кронштейны, заглушки, кран Маевского, паспорт.
5. Страна производства: итальянские, немецкие, турецкие бренды считаются более надёжными.

Монтаж и подключение: способы и ошибки

Правильная установка — залог эффективной работы. Даже самый дорогой радиатор будет греть плохо при неправильном монтаже. Существует несколько схем подключения:

• Боковое (одностороннее) — подача и обратка с одной стороны. Самое распространённое, но при длинных радиаторах (>10 секций) дальние секции могут не прогреваться.
• Нижнее — трубы подходят снизу. Эстетично, так как трубы скрыты в полу. Используется с термостатическими головками.
• Диагональное — подача сверху с одной стороны, обратка снизу с противоположной. Обеспечивает равномерный прогрев, особенно для радиаторов >12 секций.
• Перекрёстное — подача снизу с одной стороны, обратка сверху с другой. Редко используется, может вызвать завоздушивание.

Типичные ошибки монтажа

• Неправильный уклон: радиатор должен быть строго горизонтальным. Допустимый перекос — до 1 мм на метр.
• Слабое крепление: недостаточно кронштейнов или использование неподходящих дюбелей.
• Отсутствие крана Маевского: невозможность удалить воздух приводит к появлению воздушных пробок.
• Использование фум-ленты вместо герметика: при высоких температурах лента может деформироваться.
• Подключение без байпаса в ЦО: нарушает гидравлический баланс системы.

Эксплуатация и уход: продление срока службы

Даже самые качественные батареи требуют минимального ухода. Регулярное обслуживание помогает избежать снижения теплоотдачи и преждевременного выхода из строя.

Основные правила:

• Ежегодно перед отопительным сезоном проверяйте герметичность соединений и состояние кранов.
• Очищайте пыль с поверхности — она снижает теплоотдачу до 15%.
• Своевременно стравливайте воздух через кран Маевского при первом запуске.
• Не закрывайте радиаторы плотными шторами или экранами — это блокирует конвекцию.
• Не сушите вещи на батареях — это увеличивает влажность и способствует коррозии.

Для систем с замкнутым контуром (автономное отопление) рекомендуется раз в 3–5 лет проводить промывку радиаторов. Это особенно актуально для алюминиевых и стальных моделей, склонных к образованию накипи и шлама.

Когда нужна промывка?

• Радиатор прогревается неравномерно (сверху горячий, снизу холодный).
• Снижение общей теплоотдачи в доме.
• Появление шума в трубах.
• После капитального ремонта системы.

Промывка выполняется химическим или гидродинамическим способом. Химическая — с использованием кислотных или щелочных составов. Гидродинамическая — подача воды под высоким давлением. Первый метод эффективнее, но требует осторожности с материалами.

Экспертное мнение

По его словам, будущее — за биметаллическими радиаторами с антикоррозийным покрытием каналов и увеличенным межосевым расстоянием. Также растёт спрос на низкопрофильные модели для панорамных окон и интерьеров в стиле лофт.

Вопросы и ответы

Заключение

Конструкция батареи отопления — это не просто металлический корпус, а тщательно продуманная система теплообмена, учитывающая физические, химические и эксплуатационные факторы. От выбора материала до способа подключения — каждый элемент влияет на комфорт и эффективность обогрева.

• Для централизованного отопления выбирайте биметаллические или чугунные радиаторы.
• Алюминиевые модели идеальны для автономных систем с контролем качества теплоносителя.
• Важно правильно рассчитать мощность и количество секций.
• Монтаж должен выполняться с учётом схемы подключения и уровня горизонта.
• Регулярный уход продлевает срок службы радиаторов на 30–50%.
