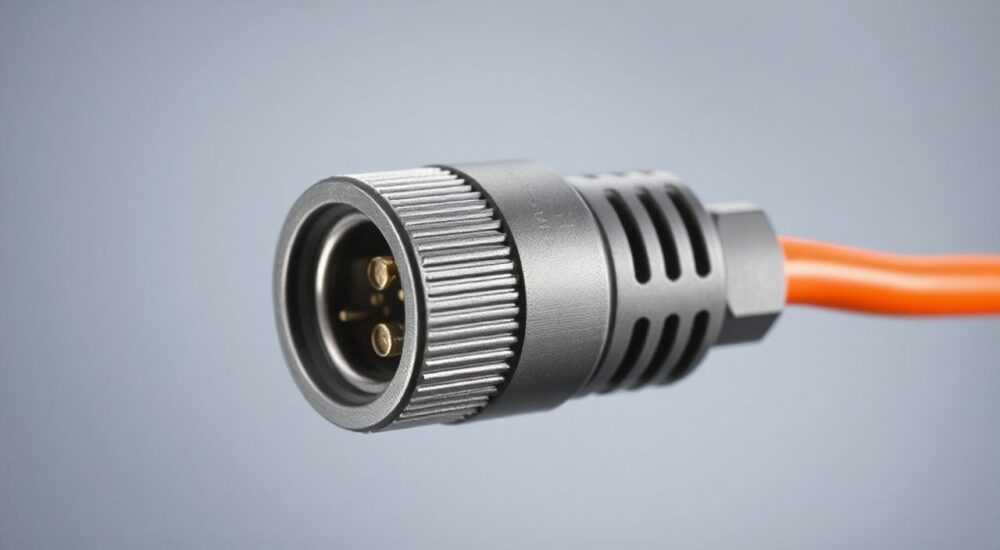

Концевая муфта для греющего кабеля

Концевая муфта для греющего кабеля — это обязательный элемент системы обогрева, который герметизирует и изолирует конец нагревательного провода, предотвращая попадание влаги, короткое замыкание и выход системы из строя. Правильный выбор и монтаж муфты напрямую влияют на долговечность и безопасность всей кабельной системы подогрева.

Системы кабельного обогрева сегодня активно применяются для защиты трубопроводов, кровли, водостоков, полов и других конструкций от промерзания. Одним из ключевых компонентов таких систем является концевая муфта — специальное устройство, предназначенное для оконцевания нагревательного кабеля. Без неё эксплуатация системы невозможна: открытый конец кабеля становится источником риска — короткого замыкания, утечки тока или преждевременного выхода из строя. Несмотря на кажущуюся простоту, муфта играет критическую роль в безопасности и эффективности всей системы. Её задача — не просто закрыть конец кабеля, а создать герметичное, электрически прочное и механически устойчивое соединение, способное выдерживать внешние воздействия: перепады температур, влажность, давление и химические вещества.

Что такое концевая муфта для греющего кабеля

Концевая муфта — это завершающий элемент системы кабельного обогрева, который устанавливается на свободный (ненагревающий) конец греющего кабеля. Она выполняет три основные функции: электрическую изоляцию, герметизацию и механическую защиту. После подключения питания к одной стороне кабеля, вторая сторона должна быть надёжно загерметизирована, чтобы исключить контакт токопроводящих жил с окружающей средой.
Муфта состоит из нескольких слоёв: внутреннего термоусадочного элемента, герметизирующего состава (чаще всего — клей-расплав), внешней термоусадочной трубки и, в некоторых моделях, дополнительных фиксирующих элементов. При нагреве (обычно феном или зажигалкой) материал муфты равномерно сжимается, плотно охватывая кабель и образуя водонепроницаемый барьер.
Работа без концевой муфты недопустима. Даже кратковременная эксплуатация «на открытых концах» может привести к короткому замыканию, особенно если кабель проложен во влажной среде — в трубах, на крыше или в грунте. Кроме того, влага, попавшая внутрь кабеля, вызывает коррозию жил, увеличивает сопротивление и снижает эффективность нагрева.

Типы концевых муфт: виды и особенности

На рынке представлено несколько типов концевых муфт, различающихся по конструкции, материалам и способу монтажа. Основное разделение происходит по принципу усадки и типу кабеля, для которого они предназначены.
Первый и наиболее распространённый тип — термоусадочные муфты. Они требуют нагрева для активации усадки и герметизации. Такие муфты состоят из многослойной конструкции: внутренний слой с клеем расплавляется при нагреве и заполняет все пустоты между жилами кабеля, внешний — обеспечивает прочную оболочку. Преимущество термоусадочных муфт — высокая степень герметичности и долговечность. Недостаток — необходимость в источнике тепла (строительный фен).
Второй тип — самосклеивающиеся (холодная усадка). Эти муфты выполнены из эластомерного материала, который при снятии защитной плёнки начинает «прилипать» к поверхности кабеля. Удобны в полевых условиях, где нет возможности использовать фен. Однако их долговечность и стойкость к экстремальным условиям ниже, чем у термоусадочных.
Третий тип — комбинированные муфты, сочетающие термоусадочный механизм с дополнительными фиксаторами (например, металлическими хомутами). Применяются в промышленных системах с повышенными требованиями к надёжности.
Также важно различать муфты по типу кабеля:

• Для резистивных кабелей — чаще всего используются стандартные термоусадочные решения.
• Для саморегулирующихся кабелей — требуется особая муфта с учётом конструкции (разделённые токопроводящие матрицы).
• Для экранированных кабелей — муфта должна обеспечивать заземление экрана.

Как выбрать правильную концевую муфту

Выбор концевой муфты — не формальность, а критически важный этап проектирования системы обогрева. Ошибка здесь может стоить дорого: от повторного монтажа до полной замены кабеля. Первое, на что нужно обратить внимание — совместимость с типом греющего кабеля. Производители, такие как Nexans, Raychem, Heat Trace, Eltrace, выпускают муфты строго под свои кабели. Использование «универсальной» муфты от стороннего производителя часто приводит к плохой герметизации.
Второй параметр — диаметр кабеля. Муфта должна точно соответствовать внешнему диаметру оболочки. Если муфта слишком велика — не будет плотного прилегания; если мала — не наденется или порвётся при усадке. Обычно производитель указывает диапазон допустимых диаметров (например, 8–14 мм).
Третий фактор — условия эксплуатации. Для наружных систем (кровля, водостоки) нужна устойчивость к УФ-излучению, перепадам температур и осадкам. Для подземной прокладки — повышенная влаго- и химическая стойкость. В таких случаях предпочтительны муфты с двойной изоляцией и усиленным клеевым слоем.
Четвёртый критерий — наличие заземления. Если кабель экранированный (имеет оплётку), муфта должна предусматривать подключение экрана к заземляющему проводнику. Это обеспечивает безопасность и предотвращает накопление статического заряда.

Пошаговая установка концевой муфты

Правильный монтаж — залог надёжной работы. Даже самая дорогая муфта не спасёт, если установлена с ошибками. Ниже — пошаговый алгоритм для термоусадочной муфты (наиболее распространённый тип):

1. Подготовка кабеля. Отключите питание. Аккуратно снимите внешнюю оболочку кабеля на длину 4–6 см, не повреждая внутренние жилы и изоляцию.
2. Очистка и обезжиривание. Протрите участок кабеля спиртом или специальным очистителем. Убедитесь, что поверхность сухая и чистая.
3. Надевание муфты. До начала разделки наденьте муфту на кабель. Это частая ошибка — забыть сделать это до зачистки.
4. Разделка жил. Разведите токопроводящие жилы, если кабель многожильный. У саморегулирующегося кабеля аккуратно отделите матрицу.
5. Установка внутреннего элемента. Наденьте внутреннюю термоусадочную трубку с клеем на оголённый конец и прогрейте феном до полной усадки.
6. Фиксация экрана (если есть). Подключите оплётку к заземляющему проводу и заизолируйте.
7. Основная усадка. Переместите внешнюю часть муфты на место соединения и равномерно нагревайте по всей длине, начиная с середины.
8. Проверка. После остывания убедитесь, что муфта плотно прилегает, нет пузырей, трещин или непроклеенных участков.

Распространённые ошибки при монтаже и как их избежать

Даже опытные монтажники допускают ошибки, которые сводят на нет всю работу. Вот самые частые:

• Забыли надеть муфту до зачистки кабеля. Кажется банальным, но случается регулярно. Решение — всегда начинать с надевания всех компонентов муфты на кабель.
• Недостаточный нагрев. Муфта не дошла до полной усадки, клей не расплавился. Итог — неплотное прилегание и протечка. Греть нужно равномерно, до тех пор, пока клей не начнёт выступать по краям.
• Перегрев. Слишком сильный или длительный нагрев разрушает структуру полимера. Муфта становится хрупкой и растрескивается. Используйте фен с регулировкой температуры.
• Работа на влажном кабеле. Влага под муфтой приводит к коррозии и короткому замыканию. Всегда сушите и обезжиривайте поверхность.
• Использование несовместимых компонентов. Например, муфта от резистивного кабеля на саморегулирующийся. Это нарушает электрические параметры и создаёт риск перегрева.

Экспертное мнение

Она также отмечает, что современные муфты оснащаются индикаторами качества усадки — цветовые метки меняют оттенок при достижении нужной температуры. Это помогает избежать человеческого фактора.

Вопросы и ответы

Заключение

Концевая муфта — это не просто «заглушка» на конце кабеля, а полноценный защитный узел, отвечающий за безопасность и долговечность всей системы обогрева. Её правильный выбор и монтаж требуют внимания к деталям: совместимости, технологии установки и условиям эксплуатации. Пренебрежение этими аспектами ведёт к преждевременному выходу системы из строя, а в худшем случае — к пожару или поражению током.

• Концевая муфта обязательна для любой системы греющего кабеля.
• Выбирайте муфту, строго совместимую с типом и диаметром кабеля.
• Термоусадочные муфты обеспечивают наилучшую герметичность.
• Ошибка в монтаже — главная причина отказа системы.
• Регулярная проверка муфты продлевает срок службы всей системы.
