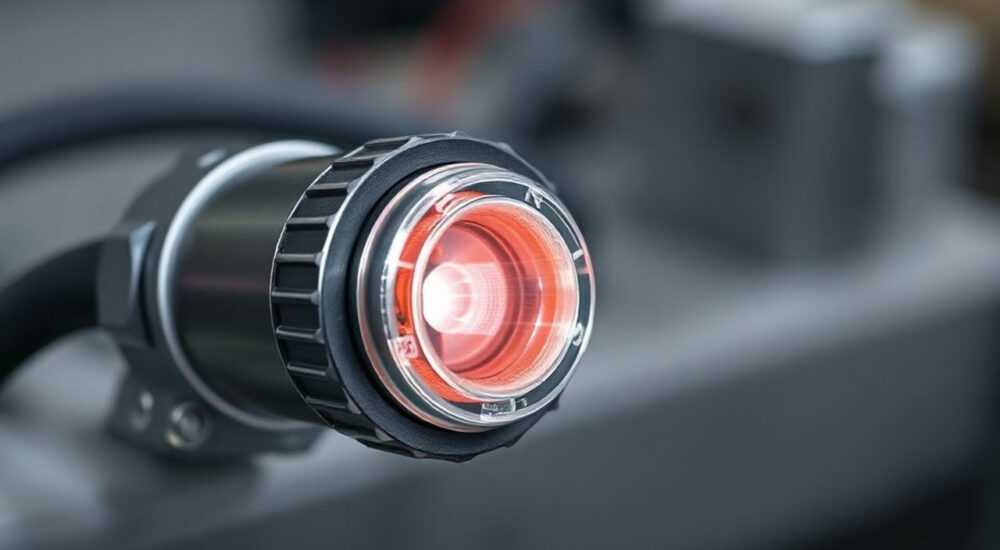

Концевая заделка для греющего кабеля

Самый надежный способ завершить монтаж греющего кабеля — использовать концевую заделку, специально предназначенную для герметизации и изоляции его окончания. Это предотвращает попадание влаги, короткое замынание и выход системы обогрева из строя. Главная рекомендация: всегда применяйте сертифицированную концевую муфту, соответствующую типу кабеля и условиям эксплуатации.

В системах саморегулирующегося или резистивного кабельного обогрева (обогрев труб, кровли, водостоков, резервуаров) важно не только правильно проложить нагревательный кабель, но и грамотно завершить его монтаж. Один из ключевых этапов — установка концевой заделки, то есть специальной муфты, которая герметизирует свободный конец кабеля. Без этого элемента система становится уязвимой к внешним воздействиям, особенно к влаге, что может привести к короткому замыканию, потере работоспособности и даже пожароопасной ситуации.
Несмотря на кажущуюся простоту, неправильная или отсутствующая концевая заделка — одна из самых частых причин отказа систем обогрева в зимний период. Особенно это актуально для объектов, где кабель подвергается постоянному воздействию осадков, перепадам температур и механическим нагрузкам. Поэтому понимание принципов выбора, установки и проверки концевой муфты критически важно как для профессионалов, так и для частных мастеров.

Что такое концевая заделка для греющего кабеля?

Концевая заделка — это специальное устройство, предназначенное для герметичного и безопасного окончания нагревательного кабеля в системах обогрева. Она устанавливается на свободный (не подключённый к источнику питания) конец кабеля и выполняет три основные функции: электрическая изоляция, защита от влаги и механическая прочность соединения.
Без концевой заделки токопроводящие жилы кабеля остаются открытыми, что создаёт риск короткого замыкания при контакте с водой или металлическими поверхностями. Кроме того, влага, проникающая внутрь кабеля, может вызвать коррозию, разрушение изоляции и постепенный выход системы из строя. В случае саморегулирующихся кабелей это также нарушает термостойкость полупроводникового слоя.
Концевые заделки используются как в бытовых, так и в промышленных системах — от обогрева желобов и труб до защиты резервуаров и технологических линий. Они являются частью заводского комплекта большинства нагревательных кабелей, но могут продаваться и отдельно при необходимости ремонта или удлинения системы.

Типы концевых заделок: виды и особенности

Конструкция концевой заделки зависит от типа нагревательного кабеля, условий эксплуатации и производителя. Основные виды:

• Термоусадочные муфты — наиболее распространённый тип. Представляют собой трубку из термопластичного материала, которая при нагревании плотно обжимает кабель, обеспечивая герметичность. Внутри часто имеется клеевой слой, расплавляющийся при усадке и заполняющий микропустоты.
• Компрессионные (винтовые) муфты — используются в агрессивных условиях (промышленность, химические среды). Состоят из металлического корпуса, уплотнительных колец и гайки, которая зажимает кабель. Обеспечивают высокую степень защиты IP68.
• Литые (предварительно собранные) заделки — применяются редко, в основном для специализированных кабелей. Изготавливаются на заводе и не подлежат повторному монтажу.
• Гелевые муфты — современное решение, в котором герметизация достигается за счёт специального диэлектрического геля, заполняющего пространство вокруг жил. Отлично справляется с влагой и вибрациями.

Для саморегулирующихся кабелей чаще всего используют термоусадочные и гелевые заделки, так как они не требуют точной подгонки и легко монтируются на месте. Для резистивных кабелей допустимы все типы, но важно учитывать напряжение и мощность системы.

Отличия по совместимости

Важно понимать, что не каждая концевая заделка подходит к любому кабелю. Например, заделка от одного производителя может не подходить по диаметру или конструкции к кабелю другого бренда. Также различаются требования к подготовке кабеля: одни муфты требуют зачистки экрана, другие — нет.

Как выбрать правильную концевую заделку?

Выбор начинается с анализа трёх ключевых параметров: тип кабеля, условия эксплуатации и требования к безопасности.
Первое — определите, с каким кабелем вы работаете: саморегулирующимся или резистивным. Саморегулирующиеся кабели чувствительны к качеству изоляции, поэтому предпочтительны термоусадочные или гелевые муфты. Резистивные кабели менее капризны, но требуют точной длины — здесь важна надёжность соединения.
Второе — оцените среду. Если кабель проложен на улице, подвергается осадкам, солнечному свету и перепадам температур, выбирайте заделку с UV-защитой и высокой термостойкостью (до -40°C…+85°C). Для помещений с повышенной влажностью (подвалы, насосные) подойдут гелевые или компрессионные муфты.
Третье — проверьте соответствие стандартам. Качественная концевая заделка должна иметь сертификат соответствия ГОСТ Р или международным нормам (IEC, UL). Обратите внимание на маркировку: IP67/IP68, стойкость к УФ, температурный диапазон.

Производители и надёжность

На рынке представлены как оригинальные комплектующие (Raychem, Nexans, Ensto), так и универсальные аналоги. Оригинальные заделки идеально совместимы с кабелем того же бренда, но стоят дороже. Универсальные — дешевле, но требуют тщательной проверки по размерам и характеристикам.
Если вы используете кабель Raychem, лучше взять и заделку Raychem. При использовании кабеля неизвестного происхождения — выбирайте универсальную термоусадочную муфту с клеевым слоем и диапазоном усадки 3:1.

Пошаговая инструкция по установке

Правильный монтаж концевой заделки — залог долгой службы системы. Ниже приведён алгоритм для термоусадочной муфты (наиболее распространённый случай).

1. Отключите питание. Перед началом работ убедитесь, что кабель обесточен. Это правило безопасности №1.
2. Подготовьте конец кабеля. Аккуратно снимите внешнюю оболочку на 3–5 см, не повредив экранирующую оплётку. У саморегулирующихся кабелей не нужно разделять жилы — они соединяются вместе в концевой муфте.
3. Зачистите экран (при необходимости). Некоторые заделки требуют, чтобы оплётка была временно отведена назад или зачищена. Следуйте инструкции производителя.
4. Наденьте муфту. До начала работы наденьте термоусадочную трубку на кабель. Если забыть этот шаг — придётся начинать заново.
5. Скрутите жилы. Свободные концы токопроводящих жил аккуратно скрутите вместе, чтобы они не торчали. Можно облудить припоем (опционально).
6. Наденьте внутреннюю трубку (если есть). Некоторые комплекты включают внутреннюю термоусадку для дополнительной изоляции жил.
7. Установите заделку. Переместите муфту к концу кабеля так, чтобы она закрывала место зачистки и немного заходила на целую оболочку.
8. Прогрейте феном. Равномерно нагревайте муфту тепловым феном до полной усадки. Движения — спиральные, избегайте перегрева в одной точке.
9. Проверьте результат. Готовая заделка должна быть плотной, без пузырей, трещин и зазоров. Клей должен равномерно выйти по краям.

Распространённые ошибки при монтаже и как их избежать

Даже опытные монтажники допускают ошибки, которые снижают надёжность концевой заделки.

• Забыли надеть муфту до зачистки. Самая частая ошибка. Решение — всегда следовать порядку: сначала надеть, потом резать.
• Недостаточная зачистка. Если оставить слишком много оболочки — муфта не заизолирует жилы. Если снять слишком много — повысится риск повреждения.
• Перегрев термоусадки. Сильный нагрев может прожечь материал или испарить клей. Используйте фен с регулировкой температуры.
• Использование открытого пламени. Запрещено! Огонь может повредить кабель и вызвать пожар. Только тепловой фен.
• Монтаж на влажный кабель. Влага под муфтой при нагреве превратится в пар и создаст пузыри. Работайте только на сухом кабеле.

Ошибки при выборе

• Использование муфты от силового кабеля — не предназначена для греющих систем.
• Подбор по внешнему виду, а не по техпаспорту.
• Отказ от заделки «временно» — в 90% случаев это заканчивается аварией.

Проверка качества установки: тестирование и диагностика

После монтажа необходимо провести проверку. Минимальный набор — визуальный осмотр и измерение сопротивления изоляции.
Визуально: муфта должна быть ровной, без вздутий, трещин, следов горения. Клей должен выйти равномерно по краям.
Электрически: используйте мегаомметр (500 В). Измерьте сопротивление между жилами и экраном. Норма — более 1 МОм. Если меньше — вероятна влага или повреждение изоляции.
Дополнительно можно провести тест под нагрузкой: включить систему на 10–15 минут, затем проверить, не греется ли сама муфта. Перегрев — признак плохого контакта.

Экспертное мнение

Современные системы обогрева рассчитаны на 10–15 лет службы, но срок напрямую зависит от качества монтажа. Концевая заделка — один из «узких мест», где чаще всего возникают проблемы.
Главный принцип: не экономьте на комплектующих. Оригинальная заделка стоит 300–600 рублей, но предотвращает аварию, которая может обойтись в десятки тысяч. Особенно это важно для систем, установленных на сложных участках — кровлях, трубопроводах под землёй.
Также важно использовать правильный инструмент. Тепловой фен с регулировкой температуры (300–600°C) — не роскошь, а необходимость. Бытовой фен для волос не справится.
Новые разработки в области концевых заделок включают гелевые муфты с двойной защитой и компрессионные решения с антикоррозийным покрытием. Они особенно эффективны в регионах с суровым климатом.

Вопросы и ответы

Заключение

Концевая заделка — не просто «заглушка», а критически важный элемент системы кабельного обогрева. От её качества и правильности монтажа зависит безопасность, надёжность и срок службы всей системы. Игнорирование этого этапа чревато авариями, дорогостоящим ремонтом и риском для имущества.
Выбирайте заделку, соответствующую типу кабеля и условиям эксплуатации. Используйте оригинальные или сертифицированные универсальные комплектующие. Строго соблюдайте технологию монтажа и обязательно проводите проверку после установки.

• Концевая заделка обязательна для всех типов греющих кабелей.
• Используйте только совместимые и сертифицированные муфты.
• Монтаж выполняйте на сухом кабеле с помощью теплового фена.
• Проверяйте качество заделки визуально и мегаомметром.
• Не экономьте на комплектующих — это ложная экономия.
