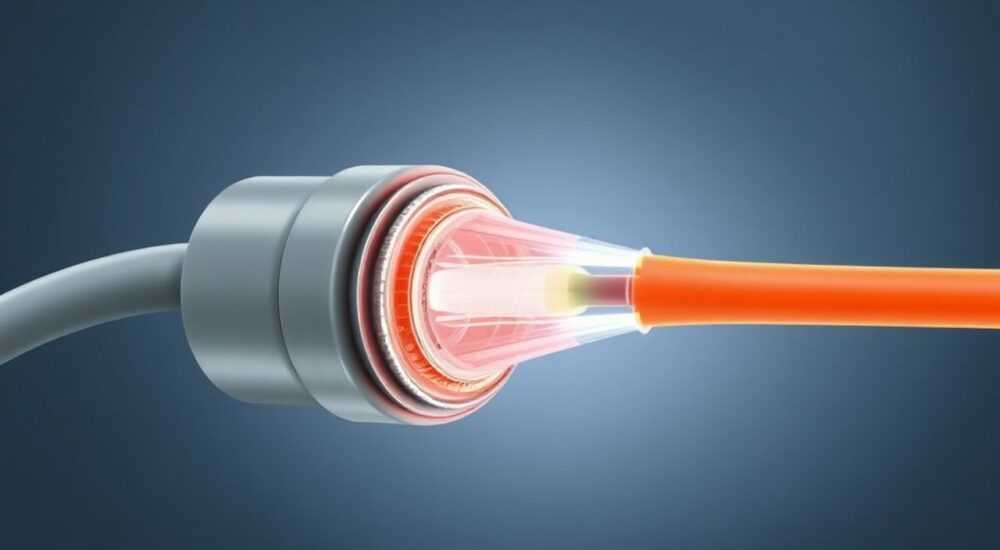

Концевая заглушка для греющего кабеля

Концевая заглушка для греющего кабеля — это обязательный элемент системы обогрева, обеспечивающий безопасное и герметичное окончание нагревательной линии. Она предотвращает попадание влаги внутрь кабеля, исключает риск короткого замыкания и гарантирует стабильную работу всей системы антиобледенения или подогрева труб, кровли, водостоков и других конструкций. Неправильная установка или отсутствие заглушки могут привести к выходу из строя всего участка.

Концевая заглушка необходима для полной работоспособности и безопасности греющего кабеля. Всегда используйте оригинальные комплектующие и соблюдайте технологию монтажа — это защитит систему от повреждений и продлит срок службы.

Содержание статьи:

Что такое концевая заглушка для греющего кабеля
Зачем нужна концевая заглушка: функции и принцип работы
Виды концевых заглушек: сравнение и выбор
Типы по конструкции и материалу
По совместимости с кабелями
Как правильно установить концевую заглушку: пошаговая инструкция
Инструменты, которые понадобятся
Распространённые ошибки при монтаже и как их избежать
Ошибка 1: Установка заглушки без подготовки
Ошибка 2: Перегрев термоусадки
Ошибка 3: Использование несовместимых деталей
Ошибка 4: Отсутствие проверки после монтажа
Совместимость с разными типами кабелей
Экспертное мнение
Вопросы и ответы
Заключение

Что такое концевая заглушка для греющего кабеля

Концевая заглушка — это специальный герметизирующий узел, который устанавливается на свободный конец греющего кабеля после его подключения к источнику питания через муфту или терморегулятор. Этот элемент не производит тепло, но играет ключевую роль в обеспечении надёжности всей системы. Он закрывает токоведущие жилы и изоляцию от внешних воздействий, таких как влага, пыль, механические повреждения и ультрафиолетовое излучение.

Заглушка монтируется на «слепой» конец кабеля — тот, который не подключается к сети. В отличие от соединительной муфты, которая используется для стыковки двух кабелей, концевая заглушка всегда устанавливается один раз и остаётся неподвижной. Современные заглушки изготавливаются из термоусадочных материалов, силикона или специальных полимерных композитов, устойчивых к перепадам температур.

Без заглушки влага может проникнуть внутрь кабеля, вызывая коррозию жил, снижение сопротивления изоляции и, как следствие, короткое замыкание. Это не только выведет систему из строя, но и создаст потенциальную угрозу возгорания или поражения электрическим током. Поэтому использование заглушки — не рекомендация, а обязательное требование ПУЭ и технической документации большинства производителей.

Полезно знать: Даже если кабель имеет повышенную степень защиты (IP68), установка заглушки всё равно обязательна — она дополняет заводскую изоляцию и защищает место реза и оголённых проводников.

Зачем нужна концевая заглушка: функции и принцип работы

Основная задача концевой заглушки — герметизация окончания греющего кабеля. Однако её роль шире, чем просто «колпачок». Она выполняет несколько критически важных функций, от которых зависит долговечность и безопасность всей системы обогрева.

Первая и главная функция — защита от влаги. Греющие кабели часто прокладываются в условиях повышенной влажности: на кровле, в желобах, в земле, в канализационных трубах. Вода — главный враг электрических систем. Если она попадёт внутрь кабеля, начнётся процесс электрокоррозии, сопротивление изоляции упадёт, и система может отключиться или перегореть.

Вторая функция — обеспечение электрической безопасности. Заглушка изолирует оголённые жилы, предотвращая случайное прикосновение, особенно если кабель проходит в доступных местах. Это важно при обслуживании систем или во время ремонта.

Третья функция — механическая защита. Термоусадочные заглушки образуют прочный, эластичный барьер, который защищает место заделки от деформаций, трения, ультрафиолета и химических веществ. Это особенно актуально для открытых участков — например, на крыше или вдоль фасада.

Принцип работы основан на плотном обжатии материала вокруг кабеля. При нагреве (феном или зажигалкой) термоусадочная трубка сжимается, заполняя все микрополости и создавая водонепроницаемый барьер. Внутри часто находится клеевой слой, который дополнительно усиливает адгезию и герметичность.

«Качественная заглушка работает как «вторая кожа» для кабеля — она не просто закрывает конец, а становится его продолжением, сохраняя все защитные свойства.» — Алексей Миронов, инженер-электрик, 15 лет опыта в монтаже систем обогрева

Виды концевых заглушек: сравнение и выбор

На рынке представлено несколько типов концевых заглушек, различающихся по материалу, способу монтажа и совместимости с кабелями. Выбор зависит от типа системы, условий эксплуатации и марки греющего кабеля.

Типы по конструкции и материалу

Термоусадочные заглушки — самые распространённые. Изготавливаются из полиолефинов с внутренним клеевым слоем. При нагреве усаживаются на 30–60%, обеспечивая плотное прилегание. Подходят для большинства саморегулирующихся и резистивных кабелей.
Силиконовые колпачки — используются в системах с высокими требованиями к гибкости и термостойкости. Не требуют нагрева, фиксируются за счёт эластичности. Часто применяются в труднодоступных местах.
Компаундные заглушки — представляют собой капсулы с двухкомпонентным герметиком. После установки состав застывает, образуя монолитную пробку. Используются в агрессивных средах, например, в канализации.
Муфты с заглушкой — комбинированные решения, где заглушка интегрирована в корпус. Применяются в промышленных системах с частыми подключениями.

По совместимости с кабелями

Тип заглушки	Подходит для	Температура эксплуатации	Особенности
Термоусадочная	Саморегулирующийся, резистивный	от -60°C до +135°C	Требует фена, высокая герметичность
Силиконовая	Саморегулирующийся, с повышенной гибкостью	от -50°C до +180°C	Не требует нагрева, быстро устанавливается
Компаундная	Резистивный, экранированный	от -40°C до +100°C	Долгое затвердевание, высокая прочность
Интегрированная	Промышленные системы	до +200°C	Высокая стоимость, профессиональный монтаж

Полезно знать: Для бытовых систем антиобледенения чаще всего используют термоусадочные заглушки — они недорогие, эффективные и совместимы с 90% кабелей на рынке.

Как правильно установить концевую заглушку: пошаговая инструкция

Правильная установка — залог долгой работы системы. Даже качественная заглушка не спасёт, если монтаж выполнен с ошибками. Ниже — универсальная инструкция для термоусадочной заглушки, наиболее распространённого типа.

Отключите питание. Перед началом работ обязательно обесточьте систему. Это базовое правило электробезопасности.
Подготовьте конец кабеля. Удалите внешнюю оболочку на 2–3 см, аккуратно оголив экран и токоведущие жилы. Убедитесь, что жилы не повреждены.
Зачистите экран. Отогните медную оплётку назад, чтобы она не касалась жил. Зафиксируйте её изолентой или термоусадкой, если требуется.
Наденьте заглушку. До начала пайки или обжима наденьте термоусадочную трубку на кабель. Если сделать это после — будет поздно.
Запаяйте или обожмите. В зависимости от типа заглушки: припаяйте провода к контактной пластине или зафиксируйте в клемме.
Нагрейте заглушку. Используя строительный фен, равномерно прогрейте трубку до полного усаживания. Клей должен выступить по краям — это признак герметичности.
Проверьте результат. Осмотрите соединение: не должно быть зазоров, пузырей или непроклеенных участков.

Инструменты, которые понадобятся

Строительный фен или горелка
Кусачки и нож для зачистки
Паяльник (при необходимости)
Мультиметр для проверки сопротивления

«Перед усадкой проверьте полярность и сопротивление кабеля. Иногда при ошибках монтажа сопротивление падает до нуля — значит, есть короткое замыкание. Лучше выявить это до герметизации.» — Сергей Ковалёв, монтажник систем обогрева, 12 лет опыта

Распространённые ошибки при монтаже и как их избежать

Даже опытные мастера допускают ошибки, которые сводят на нет усилия по монтажу. Вот самые частые проблемы и способы их устранения.

Ошибка 1: Установка заглушки без подготовки

Многие пытаются просто надеть колпачок на незачищенный кабель. Это не работает: заглушка не зафиксируется, а влага проникнет внутрь. Всегда соблюдайте этапы зачистки и подготовки.

Ошибка 2: Перегрев термоусадки

Чрезмерный нагрев приводит к растрескиванию материала или вытеканию клея. Работайте феном на средней температуре, равномерно вращая кабель.

Ошибка 3: Использование несовместимых деталей

Не все заглушки подходят ко всем кабелям. Например, заглушка от 16 мм кабеля не обеспечит герметичности на 8 мм. Всегда проверяйте диаметр и тип кабеля.

Ошибка 4: Отсутствие проверки после монтажа

После установки нужно измерить сопротивление изоляции мегаомметром. Норма — более 1 МОм. Если показатель ниже, заглушка установлена некачественно.

Полезно знать: На морозе термоусадка может плохо усаживаться. Если монтаж проводится зимой, прогрейте кабель до +10°C перед работой.

Совместимость с разными типами кабелей

Концевая заглушка должна соответствовать типу греющего кабеля. Основные группы:

Саморегулирующиеся кабели — имеют полупроводниковый слой, меняющий мощность в зависимости от температуры. Требуют заглушек с хорошей адгезией, так как при нагреве кабель расширяется.
Резистивные кабели — постоянной мощности. Часто имеют металлическую оплётку, которую нужно правильно заизолировать перед установкой заглушки.
Зональные кабели — секционного типа. Требуют особой точности при резке и герметизации — любое отклонение от инструкции ведёт к выходу из строя.

Производители, такие как Raychem, Nexans, Heat Trace, выпускают фирменные заглушки, совместимые только со своими кабелями. Использование сторонних аналогов может аннулировать гарантию. Поэтому, если вы покупаете систему «под ключ», лучше использовать оригинальные комплектующие.

Полезно знать: Некоторые современные кабели имеют «умные» заглушки с индикаторами влажности — при попадании воды внутри появляется цветное пятно. Это помогает быстро диагностировать проблему.

Экспертное мнение

«За 20 лет работы я видел десятки случаев, когда вся система обогрева выходила из строя из-за одной неустановленной заглушки. Владельцы думают: «Ну, чуть влаги попадёт — ничего страшного». А через месяц — отказ блока управления. Главное — не экономить на мелочах. Концевая заглушка стоит 300 рублей, а ремонт — десятки тысяч.» — Дмитрий Фролов, руководитель сервисной службы «ТеплоМонтаж», 20 лет в отрасли

Он также отмечает, что с ростом популярности DIY-монтажа (сделай сам) увеличивается число обращений с проблемами герметизации. «Люди смотрят видео в интернете, но не учитывают нюансы: влажность воздуха, качество инструмента, температуру. Рекомендую хотя бы один раз пригласить специалиста, чтобы увидеть процесс вживую.»

Вопросы и ответы

Можно ли обойтись без концевой заглушки?

Нет. Даже если кабель временно работает, влага рано или поздно проникнет внутрь. Это приведёт к короткому замыканию, выходу из строя системы и возможному возгоранию. Заглушка — обязательный элемент.

Подойдёт ли одна заглушка для всех кабелей?

Нет. Заглушки различаются по диаметру, типу кабеля и технологии монтажа. Всегда используйте совместимые компоненты. Лучше — оригинальные от производителя кабеля.

Что делать, если заглушка уже установлена, но система не работает?

Проверьте сопротивление изоляции. Если оно ниже 1 МОм — вероятно, влага попала внутрь. Нужно отрезать старую заглушку, зачистить кабель и установить новую.

Как часто нужно менять заглушку?

При правильной установке срок службы заглушки — 10–15 лет, что соответствует сроку службы кабеля. Замена требуется только при механическом повреждении или при ремонте системы.

Можно ли использовать изоленту вместо заглушки?

Категорически нет. Изолента не обеспечивает герметичности, со временем расслаивается и теряет адгезию. Это ложное чувство безопасности.

Заключение

Концевая заглушка для греющего кабеля — это не просто аксессуар, а жизненно важный элемент системы обогрева. Её правильный выбор и монтаж напрямую влияют на безопасность, надёжность и срок службы всей инфраструктуры. Игнорирование этого компонента может привести к дорогостоящему ремонту, простою объекта и даже аварийным ситуациям.

Не экономьте на безопасности: качественная заглушка стоит копейки по сравнению с ценой восстановления системы. Следуйте инструкциям производителя, используйте правильные инструменты и материалы, и ваша система обогрева прослужит десятилетия без сбоев.

Концевая заглушка обязательна для любой системы с греющим кабелем.
Выбирайте заглушку, совместимую с типом и диаметром кабеля.
Термоусадочные заглушки — самый популярный и надёжный вариант для большинства случаев.
Правильный монтаж включает зачистку, пайку, усадку и проверку сопротивления.
Никогда не заменяйте заглушку изолентой или другими подручными средствами.
