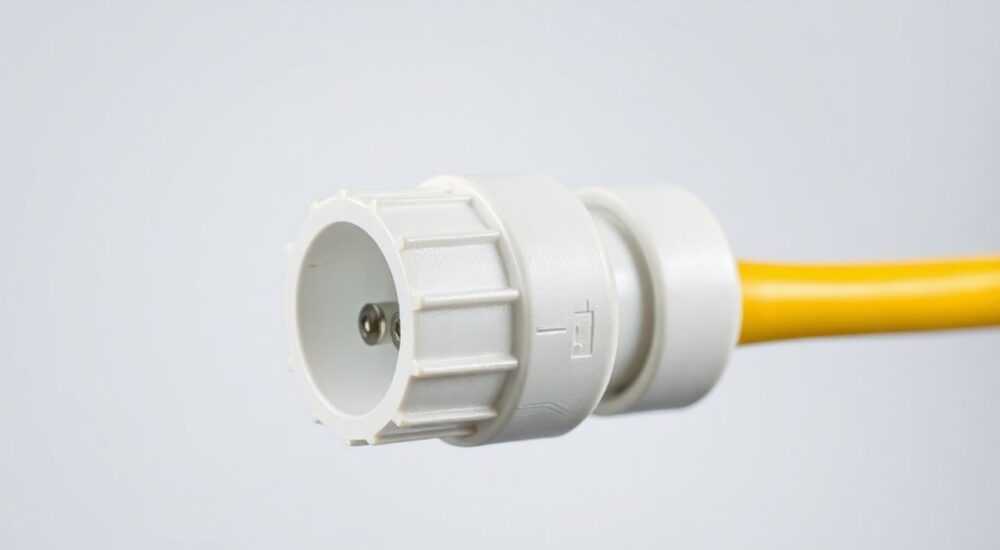

Концевые муфты для греющего кабеля

Концевые муфты для греющего кабеля — это не просто соединительные элементы, а критически важные компоненты, обеспечивающие безопасность, надёжность и долговечность систем обогрева. Их неправильный выбор или монтаж могут привести к короткому замыканию, перегреву, выходу из строя всего кабеля или даже пожару. В условиях сурового российского климата, где температуры опускаются ниже -30 °C, а нагрузки на инженерные системы максимальны, качество концевой муфты часто становится решающим фактором между работоспособностью системы и её полным отказом. Именно поэтому к выбору и установке этих элементов нужно подходить с особой тщательностью.

Что такое концевая муфта для греющего кабеля и зачем она нужна

Концевая муфта — это завершающий элемент системы греющего кабеля, предназначенный для герметичного и электрически безопасного завершения его работы. Без неё открытые токоведущие жилы, экранирующая оплётка и изоляционные слои подвержены воздействию влаги, пыли, химических агрессивных сред и механическим нагрузкам. Даже незначительная утечка тока через повреждённую изоляцию может привести к срабатыванию УЗО, выходу из строя терморегулятора или возгоранию.

Представьте себе водосточную систему, обогреваемую греющим кабелем зимой. Если конец кабеля просто обрезан и обёрнут изолентой, через несколько дней вода проникнет внутрь, вызовет коррозию контактов, и кабель перестанет греть. В результате — наледь, обледенение, возможное разрушение желоба. Концевая муфта решает эту проблему, создавая монолитную, водонепроницаемую и термостойкую «запечатку».

Она выполняет три основные функции: электрическую изоляцию, механическую защиту и герметизацию. Современные муфты изготавливаются из высокотехнологичных полимеров, устойчивых к перепадам температур от -60 °C до +125 °C, и содержат термоусаживающиеся элементы, которые при нагреве плотно обжимают кабель, исключая любые зазоры.

Основные типы концевых муфт: одножильные, двужильные, саморегулирующиеся

Выбор концевой муфты напрямую зависит от типа греющего кабеля. Различают три основные категории:

• Одножильные кабели — имеют одну токоведущую жилу и требуют замыкания цепи на другом конце через нулевой провод. Для них используются специальные муфты с внутренним перемыкающим элементом, который замыкает цепь и обеспечивает равномерный нагрев. Они применяются в промышленных системах, где требуется мощный и стабильный обогрев.
• Двужильные кабели — имеют две параллельные жилы: одна — для подачи тока, вторая — для обратного пути. Концевая муфта для такого кабеля просто изолирует и герметизирует концы жил, не замыкая их. Это наиболее распространённый тип для бытового и коммерческого использования.
• Саморегулирующиеся кабели — отличаются сложной структурой: полупроводниковая матрица между жилами меняет сопротивление в зависимости от температуры. Для них требуются муфты, совместимые с материалом матрицы и не нарушающие её термочувствительность. Неправильная муфта может «заблокировать» саморегуляцию, превратив кабель в обычный резистивный.

Как выбрать правильную концевую муфту: 7 ключевых критериев

Выбор концевой муфты — это не «подберём по размеру». Это инженерное решение, требующее учёта сразу нескольких параметров:

1. Тип кабеля — одножильный, двужильный, саморегулирующийся. Уточните маркировку на бирке или в паспорте.
2. Номинальное напряжение — 12 В, 24 В, 120 В, 220 В, 380 В. Муфта должна быть рассчитана на то же напряжение, что и кабель.
3. Диаметр кабеля — измерьте внешний диаметр оболочки. Муфты выпускаются с допусками ±0,5 мм. Не берите «на глаз».
4. Климатический класс — для улицы, подземной прокладки или в помещениях с высокой влажностью требуются муфты с IP67 и выше.
5. Температурный диапазон эксплуатации — особенно важно для северных регионов. Убедитесь, что муфта выдерживает -50 °C и выше.
6. Совместимость с материалом оболочки — например, PTFE, PVC, силикон. Несовместимые материалы могут разрушаться при нагреве.
7. Наличие сертификатов — ГОСТ Р 50571, ТР ЕАЭС 004/2011, UL, CE. Без них — риск неприемлемого качества.

Помните: производители (например, Raychem, Devi, Nexans) предоставляют специальные таблицы совместимости. Их всегда нужно сверять перед покупкой. Купленная «на глаз» муфта может показаться идеальной — и разрушиться через неделю.

Пошаговая инструкция по монтажу концевой муфты

Правильная установка — залог надёжности. Даже самая дорогая муфта не спасёт, если её установили с нарушениями. Следуйте этому алгоритму:

1. Отключите питание — убедитесь, что сеть обесточена. Проверьте мультиметром отсутствие напряжения.
2. Подготовьте конец кабеля — отрежьте лишнюю часть, оставив не менее 15 см. Очистите от загрязнений, пыли и влаги. Используйте спирт или изопропанол.
3. Снимите внешнюю изоляцию — строго по инструкции производителя. Не повреждайте жилы или экран. Для саморегулирующихся кабелей — только специальным инструментом.
4. Подготовьте жилы — зачистите концы на длину, указанную в руководстве (обычно 10–15 мм). Запаяйте или обожмите наконечники, если требуется.
5. Соберите муфту — наденьте термоусаживающуюся трубку, затем внутренние компоненты (изоляторы, заглушки). Не перепутайте порядок!
6. Прогрейте муфту — используйте строительный фен (не горелку!) на 150–200 °C. Равномерно нагревайте, пока муфта не сожмётся и не станет гладкой. Не допускайте перегрева — это разрушит изоляцию.
7. Проверьте герметичность — после остывания проверьте визуально: нет ли трещин, пузырей, неравномерного сжатия. Протестируйте мегаомметром (сопротивление изоляции должно быть >100 МОм).

5 самых частых ошибок при установке и как их избежать

Ошибки при монтаже концевых муфт — одна из главных причин аварий в системах обогрева. Вот пять самых распространённых:

• Использование неоригинальных муфт — «подошла по размеру» — не аргумент. Разница в термостойкости полимеров может привести к плавлению при 90 °C.
• Перегрев при усадке — фен держат слишком близко или слишком долго. Это вызывает хрупкость и трещины. Лучше медленно, равномерно, с расстояния 15–20 см.
• Неправильная зачистка жил — слишком длинная зачистка — риск короткого замыкания. Слишком короткая — плохой контакт и перегрев.
• Пренебрежение герметизацией — не используется термоусаживающийся клей внутри муфты, или он не нанесён. Влага проникает, и через месяц — коррозия.
• Установка без проверки сопротивления — даже если всё «выглядит хорошо», без измерения мегаомметром вы не знаете, есть ли скрытые дефекты.

Лидеры рынка: сравнение популярных брендов

На российском рынке доминируют три группы производителей:

• Raychem (TE Connectivity, США) — эталон качества. Муфты серии RAYCHEM THT и THT-2000. Выдерживают до -60 °C, IP68, гарантия до 15 лет. Идеальны для нефтегазовой отрасли и арктических объектов.
• Devi (Дания) — популярны в жилищном строительстве. Муфты Devi 210 и 220. Просты в монтаже, хорошо подходят для кровли и водостоков. Цена выше среднего, но надёжность проверена десятилетиями.
• НПО «Теплокабель» (Россия) — локальный производитель. Муфты серии ТК-М. Ценовая доступность, совместимость с отечественными кабелями. Гарантия до 5 лет. Подходят для неответственных объектов и временных систем.
• Heating Cable (Китай) — бюджетные варианты. Часто не имеют сертификации. Риск: разрушение при -30 °C, усадка через 3–6 месяцев. Не рекомендуются для постоянных систем.

При выборе ориентируйтесь не на цену, а на стандарты: если муфта не имеет маркировки IP67, ТР ЕАЭС или ГОСТ — откажитесь. В условиях российской зимы экономия на муфте обойдётся в десятки раз дороже.

Экспертное мнение: что говорят инженеры-теплотехники

По его опыту, 70% аварий в системах обогрева происходят именно из-за некачественных или несовместимых концевых муфт. Он рекомендует всегда заказывать муфты вместе с кабелем — в одном комплекте. Это гарантирует совместимость материалов, термических коэффициентов и сроков службы.

Часто задаваемые вопросы

Заключение

Концевые муфты — это не аксессуар, а критически важный элемент системы греющего кабеля. Их роль аналогична роли клапанов в гидравлической системе: если они не работают, вся система теряет функциональность. Неверный выбор, неправильная установка или экономия на качестве могут привести к дорогостоящим авариям, особенно в зимний период, когда ремонт становится сложнее и дороже.

Сегодня рынок предлагает широкий спектр решений — от бюджетных отечественных муфт до премиальных импортных. Но ключевое правило остаётся неизменным: совместимость, сертификация и профессиональный монтаж — это три кита надёжности. Не покупайте муфту «на глаз», не игнорируйте инструкции, не пренебрегайте проверкой сопротивления.

• Выбирайте муфту строго по типу кабеля (одножильный, двужильный, саморегулирующийся).
• Всегда используйте оригинальные комплектующие производителя — не заменяйте «на глаз».
• Монтаж требует термопушки, а не фена для волос — перегрев разрушает изоляцию.
• Проверяйте сопротивление изоляции мегаомметром после установки — это обязательное условие.
• Гарантия на муфту — не меньше 10 лет. Если меньше — это признак низкого качества.
