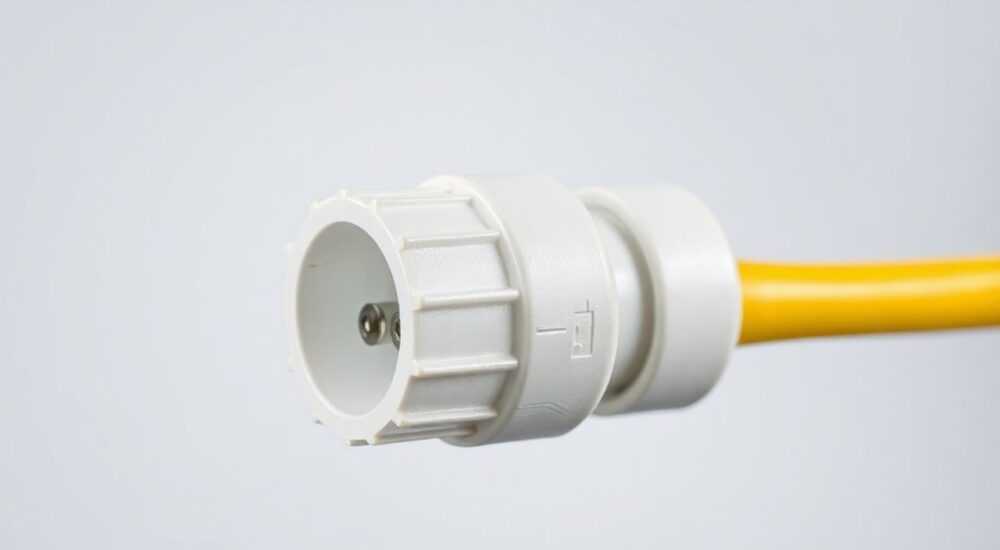

Концевые заделки для греющего кабеля

Концевые заделки для греющего кабеля — это обязательный элемент монтажа любой системы саморегулирующегося или резистивного нагревательного кабеля. Они герметизируют конец кабеля, предотвращая попадание влаги внутрь токоведущих жил и изоляции, что критически важно для безопасности и долговечности всей системы обогрева. Без качественной концевой заделки существует высокий риск короткого замыкания, утечки тока и выхода системы из строя.

Системы обогрева на основе греющего кабеля широко применяются для защиты трубопроводов от промерзания, обогрева кровель и водостоков, поддержания температуры в резервуарах и технологических емкостях. Вне зависимости от типа кабеля — саморегулирующегося или резистивного — его монтаж требует соблюдения строгих правил электробезопасности и герметизации. Одним из ключевых этапов является оконцевание кабеля, то есть установка концевой заделки на свободный (холодный) конец системы. Этот элемент не только завершает электрическую цепь, но и служит барьером для внешних воздействий, особенно в условиях повышенной влажности и перепадов температур.

Зачем нужна концевая заделка для греющего кабеля?

Греющий кабель состоит из токоведущих жил, полупроводникового слоя (в саморегулирующихся моделях), экрана и внешней оболочки. Когда кабель укладывается по трассе, один конец подключается к источнику питания через муфту, а второй — свободный — должен быть надежно изолирован. Именно для этого и предназначена концевая заделка.

Её основная функция — герметизация конца кабеля. Без неё влага может проникнуть внутрь, вызывая коррозию жил, замыкание экрана на землю или пробой изоляции. Это не только снижает эффективность обогрева, но и создает угрозу поражения электрическим током, особенно если система используется в труднодоступных местах — например, под кровлей или в канализационных колодцах.

Кроме того, концевая заделка механически защищает оголенные части кабеля от повреждений. Даже небольшой разрыв изоляции может со временем привести к выходу системы из строя. Особенно это актуально в условиях эксплуатации на открытом воздухе, где кабель подвергается УФ-излучению, перепадам температур и механическим нагрузкам.

Виды концевых заделок: сравнение и особенности

На рынке представлены несколько типов концевых заделок, различающихся по конструкции, материалам и способу монтажа. Выбор зависит от типа кабеля, условий эксплуатации и требований к надежности.

• Термоусадочные заделки — наиболее распространенный и надежный вариант. Представляют собой набор термоусадочных трубок с клеевым слоем внутри. При нагревании они плотно обжимают кабель, образуя водонепроницаемое соединение.
• Холодная усадка (Cold Shrink) — современная технология, при которой заделка расширяется перед установкой и автоматически садится на кабель при снятии защитной пленки. Не требует фена или горелки, удобна в полевых условиях.
• Компаундные заделки — используют эпоксидный или силиконовый компаунд для заполнения концевой муфты. Применяются в промышленных системах, где требуется максимальная герметичность.
• Простые изоляционные ленты и муфты — временные решения, не рекомендуются для постоянной эксплуатации. Не обеспечивают достаточной защиты от влаги.

Как установить концевую заделку: пошаговая инструкция

Монтаж концевой заделки — процесс, требующий внимательности и соблюдения технологии. Ниже приведена универсальная инструкция для термоусадочной заделки, подходящая для большинства бытовых и промышленных систем.

1. Подготовьте инструменты: стриппер для кабеля, фен технический (или горелка), нож, перчатки, обезжириватель (например, изопропанол).
2. Отрежьте кабель строго под прямым углом. Используйте специальный резак или нож — не допускайте деформации жил.
3. Снимите внешнюю оболочку на длину 3–5 см, аккуратно, чтобы не повредить экран и внутреннюю изоляцию.
4. Оплетите экран в виде «косички» и закрепите хомутом или припаяйте к заземляющему проводнику, если требуется.
5. Наденьте внешнюю термоусадочную трубку с клеевым слоем, затем внутреннюю (если комплект предусматривает несколько слоев).
6. Равномерно прогрейте трубку феном до полного усадки и вытекания клея. Движения — спиралевидные, без перегрева.
7. Проверьте герметичность: соединение должно быть гладким, без пузырей, трещин и зазоров.

Что делать, если нет технического фена?

Если под рукой нет профессионального оборудования, можно использовать строительный фен, но с осторожностью. Перегрев может привести к растрескиванию термоусадки. Альтернатива — заделки холодной усадки, которые не требуют нагрева.

Распространённые ошибки при монтаже и как их избежать

Даже опытные монтажники иногда допускают ошибки, которые сводят на нет все преимущества качественного кабеля. Вот самые частые проблемы:

• Недостаточная подготовка кабеля: неаккуратное снятие оболочки повреждает экран или жилы, что приводит к локальному перегреву.
• Неполная усадка трубки: если термоусадка не полностью прилегает, между кабелем и трубкой остается зазор — туда может проникнуть влага.
• Использование несоответствующего размера заделки: слишком узкая или широкая муфта не обеспечит герметичности.
• Отсутствие обезжиривания: пыль и жир мешают адгезии клеевого слоя, снижая прочность соединения.
• Монтаж в сырую погоду: влага внутри кабеля при нагреве превращается в пар, что может взорвать заделку изнутри.

Как проверить качество монтажа?

После установки заделки проведите визуальный контроль и измерьте сопротивление изоляции мегаомметром (500 В). Значение должно быть не менее 1 МОм. Также можно выполнить тест подачей напряжения на короткое время — следите за отсутствием искр, запаха гари или перегрева.

Совместимость заделок с разными типами кабелей

Не все заделки подходят для всех кабелей. Ключевые параметры совместимости:

• Диаметр кабеля — заделка должна соответствовать сечению. Например, для кабеля Ø7 мм нужна муфта 6–8 мм.
• Тип кабеля: саморегулирующийся кабель имеет полупроводниковый слой, требующий особой герметизации; резистивный — более прост в оконцевании.
• Напряжение: заделки для 220 В и 380 В отличаются толщиной изоляции и конструкцией.
• Условия эксплуатации: для агрессивных сред (химические производства, канализация) нужны заделки с усиленной стойкостью к УФ и коррозии.

Экспертное мнение

По его словам, около 40% всех отказов систем обогрева связаны именно с некачественным оконцеванием. Особенно часто это происходит при самостоятельном монтаже, когда пользователи недооценивают важность этого этапа.

Вопросы и ответы

Заключение

Концевая заделка для греющего кабеля — не просто формальность, а обязательный элемент безопасной и долговечной системы обогрева. Отказ от её использования или применение неподходящих материалов ведет к быстрому выходу системы из строя, повышенному риску аварий и дополнительным расходам на ремонт.

• Концевая заделка защищает кабель от влаги и механических повреждений.
• Лучшие варианты — термоусадочные и cold shrink заделки от известных производителей.
• Монтаж требует точного соблюдения инструкции и использования правильных инструментов.
• Проверяйте качество соединения мегаомметром и визуально перед вводом в эксплуатацию.
• Регулярное обслуживание продлевает срок службы всей системы обогрева.
