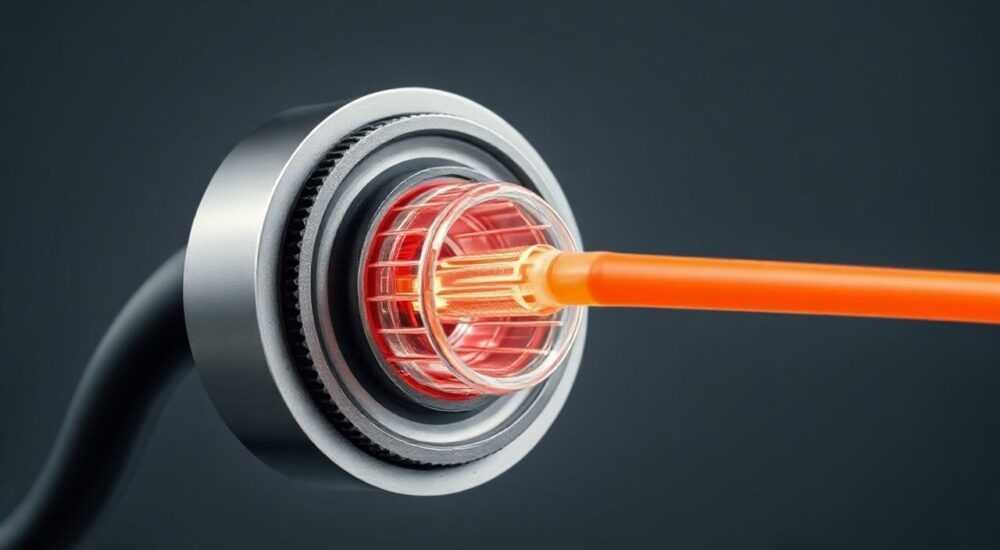

Конусный сальник для греющего кабеля

Конусный сальник для греющего кабеля — это специализированное герметизирующее устройство, предназначенное для надежной фиксации и уплотнения ввода нагревательного кабеля в резьбовые соединения трубопроводов, особенно в системах обогрева нефтегазового оборудования. Он предотвращает утечку паров, жидкостей или газов через место ввода кабеля, обеспечивая безопасность и долговечность эксплуатации. Главная рекомендация: всегда выбирайте конусный сальник, соответствующий условиям эксплуатации — по материалу, диаметру кабеля и классу взрывозащиты.

В условиях низких температур транспортировка нефти, газа, химических реагентов и других сред сопряжена с риском образования парафинов, кристаллов льда и повышения вязкости. Для предотвращения этих явлений широко применяются системы электрического обогрева на основе саморегулирующихся или резистивных греющих кабелей. Однако эффективность всей системы зависит не только от качества самого кабеля, но и от надежности его подключения и герметизации. Особенно это важно при вводе кабеля в технологические трубопроводы, емкости, арматуру и распределительные коробки.

Одним из ключевых элементов, обеспечивающих герметичность ввода, является конусный сальник. Это механическое уплотнение, работающее по принципу конусной затяжки, которое создает плотное прилегание вокруг кабеля за счет деформации эластичной втулки при закручивании гайки. Такие сальники незаменимы в условиях повышенного давления, агрессивных сред и взрывоопасных зон. Они применяются как в нефтегазовой отрасли, так и в химической промышленности, ЖКХ и на объектах энергетики.

Несмотря на кажущуюся простоту, выбор и установка конусного сальника требуют учета множества факторов: диаметра кабеля, материала корпуса, типа уплотнения, условий окружающей среды и требований безопасности. Неправильный подбор может привести к протечкам, выходу из строя оборудования, авариям и простою производства. В этой статье мы детально разберем, что такое конусный сальник, как он устроен, где применяется, как правильно его выбрать и установить, а также ответим на самые частые вопросы практиков.

Что такое конусный сальник и как он работает

Конусный сальник — это герметизирующий переходник, предназначенный для ввода греющего кабеля в резьбовое соединение без потери герметичности. Основная задача устройства — предотвратить проникновение внешней среды внутрь оборудования и, наоборот, утечку рабочей среды наружу. Это особенно важно в условиях высокого давления, агрессивных химикатов и взрывоопасных зон (например, категории 1Ex).

Принцип работы основан на конической форме уплотнительной втулки и затяжке гайки. При закручивании гайки конусная втулка сжимается внутри корпуса, плотно охватывая кабель по периметру. Эластичный материал втулки (обычно EPDM, Viton или силикон) адаптируется к форме кабеля, создавая водонепроницаемое и газонепроницаемое соединение. Такое уплотнение выдерживает вибрации, термоциклы и механические нагрузки.

Конусные сальники активно используются в системах обогрева трубопроводов, резервуаров, насосов и клапанов. Они являются частью комплексного решения по защите от замерзания, коррозии и снижения вязкости сред. Без надежного сальника даже самый качественный греющий кабель не сможет выполнять свои функции в полной мере — риск утечки или повреждения изоляции слишком велик.

Устройство и типы конусных сальников

Конструктивно конусный сальник состоит из нескольких основных элементов:

• Корпус — металлическая часть с наружной или внутренней резьбой, которая вкручивается в технологическое отверстие.
• Конусная втулка — эластичная деталь, деформирующаяся при затяжке и создающая уплотнение.
• Гайка — затягивается на корпусе, обеспечивая сжатие втулки.
• Шайба (опционально) — равномерно распределяет усилие по втулке.

Материалы изготовления играют ключевую роль. Корпус чаще всего выполняется из латуни, нержавеющей стали (AISI 304, 316) или никелированной латуни. Выбор зависит от условий эксплуатации: в агрессивных средах предпочтительна нержавейка, в обычных — латунь.

Типы сальников различаются по нескольким параметрам:

1. По типу резьбы: метрическая (M), трубная цилиндрическая (G), коническая (NPT).
2. По диаметру кабеля: от 3 мм до 25 мм, с шагом 1–2 мм.
3. По степени защиты: IP68, IP69K — для погружения и мойки под давлением.
4. По взрывозащите: сертифицированные модели для зон 1Exd IIC T6.

Выбор между типами зависит от конкретного применения. Например, в химической промышленности с агрессивными растворителями предпочтителен сальник с уплотнением из Viton и корпусом из нержавеющей стали. В системах ЖКХ достаточно латунного варианта с EPDM.

Как выбрать подходящий сальник: критерии подбора

Правильный выбор конусного сальника начинается с анализа условий эксплуатации. Вот ключевые параметры, которые необходимо учитывать:

• Диаметр греющего кабеля. Измерьте внешний диаметр кабеля в месте ввода. Убедитесь, что выбранный сальник покрывает этот диапазон. Перетяжка или слабая затяжка приведут к повреждению кабеля или недостаточной герметичности.
• Тип резьбы на оборудовании. Определите, какая резьба используется в точке ввода: G1/2″, M20x1.5, NPT 1/2″ и т.д. Не используйте переходники без необходимости — они увеличивают количество потенциальных точек утечки.
• Материал корпуса. В условиях коррозии, высокой влажности или контакта с химикатами выбирайте нержавеющую сталь. Латунь подходит для менее агрессивных сред.
• Тип уплотнительной втулки. EPDM — универсальный вариант для воды и пара. Viton — для масел, топлива, кислот. Силикон — для пищевой промышленности, но менее устойчив к давлению.
• Степень защиты и сертификация. Для взрывоопасных зон необходимы сальники с маркировкой ATEX, IECEx, ГОСТ Р 51330. Проверьте соответствие классу зоны (1, 2, 21, 22).

Чек-лист перед покупкой

• Измерен ли диаметр кабеля с учетом изоляции?
• Известен ли тип резьбы на корпусе оборудования?
• Есть ли риск коррозии или химического воздействия?
• Требуется ли взрывозащита?
• Будет ли сальник подвергаться вибрациям или перепадам температур?

Пошаговая инструкция по монтажу

Правильный монтаж — залог долговечной герметичности. Даже самый дорогой сальник даст течь при неправильной установке. Следуйте этой последовательности:

1. Подготовьте кабель. Убедитесь, что участок ввода чистый, сухой и не имеет повреждений изоляции. Обрежьте кабель ровно, чтобы не было заусенцев.
2. Соберите сальник «вхолостую». Наденьте гайку, затем конусную втулку на кабель. Это нужно для удобства последующей сборки.
3. Вкрутите корпус в резьбу. Используйте ключ, но не перетягивайте. Достаточно плотного прилегания без люфта.
4. Протяните кабель через корпус. Аккуратно введите кабель в отверстие, не повредив изоляцию.
5. Наденьте втулку и гайку. Сдвиньте втулку в корпус, затем накрутите гайку.
6. Затяните гайку с усилием. Используйте динамометрический ключ, если указано в инструкции. Типичный момент затяжки — 8–12 Н·м. Слишком сильная затяжка деформирует кабель, слабая — не создаст герметичности.
7. Проверьте соединение. После монтажа проведите визуальный осмотр. При возможности — опрессуйте систему давлением или проверьте на герметичность с помощью мыльного раствора.

Типичные ошибки при использовании и как их избежать

На практике специалисты часто сталкиваются с проблемами, возникающими из-за ошибок при выборе или монтаже:

• Выбор сальника «на глаз». Многие берут первый попавшийся сальник, не сверяясь с диаметром кабеля. Результат — перетяжка и повреждение изоляции или люфт и течь.
• Использование переходников без необходимости. Каждый дополнительный фитинг — это потенциальная точка утечки. Если возможно, выбирайте сальник с нужным типом резьбы.
• Перетяжка гайки. Чрезмерное усилие разрушает конусную втулку и деформирует кабель. В некоторых случаях это приводит к короткому замыканию.
• Игнорирование температурного расширения. При нагреве кабель расширяется. Если сальник слишком туго затянут, это может вызвать трещины в уплотнении.
• Установка в условиях влажности. Монтаж при наличии конденсата или дожде может привести к образованию льда внутри сальника при охлаждении.

Как избежать ошибок: практические советы

• Всегда измеряйте кабель штангенциркулем.
• Используйте оригинальные сальники от проверенных производителей (например, Roxtec, ABB, Pepperl+Fuchs).
• Следите за моментом затяжки — лучше меньше, чем больше.
• Проводите пробный запуск системы при пониженном давлении.

Экспертное мнение

Он также отмечает, что современные решения, такие как многокабельные сальники Roxtec, позволяют вводить сразу несколько кабелей с разными диаметрами, сохраняя герметичность и упрощая монтаж. «Такие системы дороже, но окупаются за счет снижения простоев и повышения безопасности», — добавляет эксперт.

Вопросы и ответы

Заключение

Конусный сальник для греющего кабеля — это не просто фитинг, а важнейший элемент безопасности и надежности систем обогрева. Его правильный подбор и монтаж напрямую влияют на срок службы оборудования, предотвращение аварий и соблюдение норм промышленной безопасности. Игнорирование этого компонента может привести к серьезным последствиям, включая утечки опасных веществ, простои производства и финансовые потери.

• Подбирайте сальник строго по диаметру кабеля и типу резьбы.
• Учитывайте условия эксплуатации: химическую среду, давление, температуру и взрывоопасность.
• Монтируйте с соблюдением момента затяжки — перетяжка вреднее, чем слабая затяжка.
• Включайте проверку сальников в регламент технического обслуживания.
• Отдавайте предпочтение сертифицированным изделиям от проверенных производителей.
