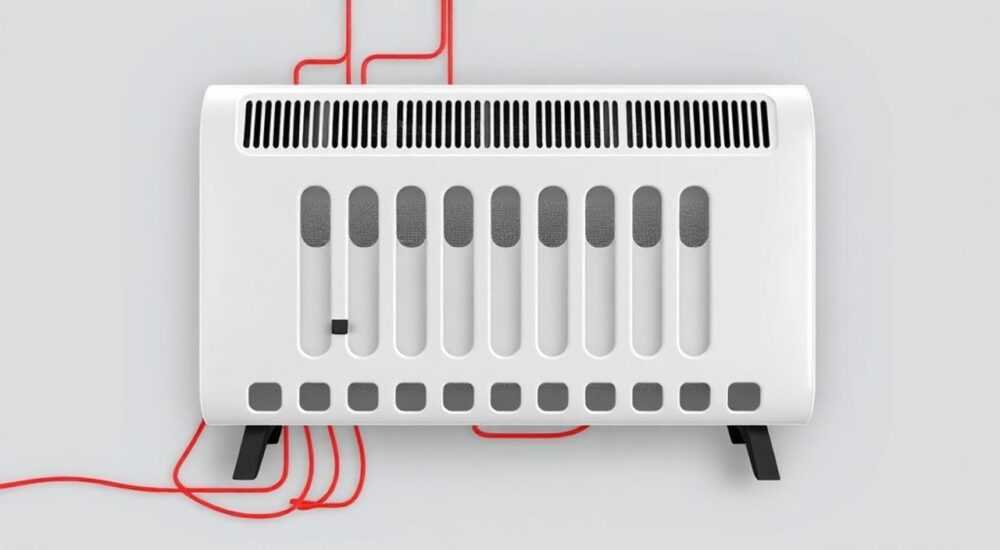

Конвектор электрический схема

Электрический конвектор — это эффективное устройство для обогрева помещений, работающее по принципу естественной циркуляции воздуха. Его схема включает нагревательный элемент, термостат, корпус с вентиляционными решётками и систему защиты от перегрева. Понимание внутреннего устройства и электрической схемы позволяет правильно подключать, эксплуатировать и устранять неисправности.

В современных условиях комфортный микроклимат в доме или офисе невозможен без эффективных систем отопления. Электрические конвекторы стали популярным решением благодаря простоте монтажа, безопасности и быстрому выходу на рабочий режим. В отличие от масляных радиаторов, они не требуют длительного прогрева и не шумят. При этом их надёжность напрямую зависит от правильной электрической схемы подключения и соблюдения норм безопасности. Многие пользователи сталкиваются с вопросами: как работает схема? Можно ли подключить самостоятельно? Какие ошибки приводят к поломкам?

Принцип работы электрического конвектора

Конвектор преобразует электрическую энергию в тепловую за счёт нагревательного элемента (ТЭНа). Холодный воздух поступает через нижние решётки, проходит сквозь ТЭН, нагревается и поднимается вверх, вытесняя более тёплый слой. Этот процесс называется естественной конвекцией и не требует вентилятора.
Благодаря такому принципу обогрев равномерный, а КПД достигает 95%. Важно, чтобы между полом и нижней решёткой оставался зазор не менее 10 см, иначе приток воздуха будет ограничен. Также нельзя закрывать верхние вентиляционные отверстия — это вызывает перегрев и срабатывание защиты.
Устройства могут работать в двух режимах: ручном и автоматическом. В первом случае мощность регулируется вручную, во втором — термостат поддерживает заданную температуру. Современные модели оснащены цифровыми дисплеями и программированием по времени.

Основные элементы электрической схемы

Любая электрическая схема конвектора включает несколько ключевых компонентов, соединённых последовательно и параллельно. Их понимание необходимо для диагностики и ремонта.

1. ТЭН (трубчатый электронагреватель) — главный элемент, преобразующий ток в тепло. Изготавливается из нихромовой спирали в металлической оболочке, заполненной диэлектрическим порошком (обычно оксидом магния).
2. Термостат — механическое или электронное устройство, реагирующее на изменение температуры. Размыкает цепь при достижении заданного значения.
3. Датчик перегрева — аварийная защита, срабатывающая при превышении безопасной температуры (обычно 90–120 °C). Часто нерегулируемый и требует ручного сброса.
4. Индикатор включения — светодиод, показывающий, что устройство под напряжением.
5. Клеммная колодка — точка подключения питающего кабеля.

В более сложных моделях добавляются электронные платы управления, Wi-Fi модули и датчики влажности. Схема может включать несколько ступеней мощности, где ТЭНы подключаются параллельно для выбора режима обогрева.

Как проверить схему мультиметром

Если конвектор не включается, можно провести диагностику:

• Отключите устройство от сети.
• Снимите заднюю крышку.
• Прозвоните ТЭН: сопротивление должно соответствовать паспортному значению.
• Проверьте термостат и датчик перегрева: при комнатной температуре они должны быть замкнуты.
• Убедитесь, что нет обрыва в питающем кабеле.

Типы подключения: однофазное и трёхфазное

Подключение конвектора зависит от его мощности и электрической разводки в здании. Бытовые модели до 3 кВт подключаются к однофазной сети 220 В. Более мощные установки (6–9 кВт) требуют трёхфазного питания 380 В.
Однофазная схема проще: фаза (L), ноль (N) и земля (PE) подаются на клеммник. Важно соблюдать цветовую маркировку: коричневый/красный — фаза, синий — ноль, жёлто-зелёный — заземление. Подключение без PE недопустимо — это нарушает ПУЭ (Правила устройства электроустановок).
Трёхфазное подключение распределяет нагрузку между тремя фазами. Например, три конвектора по 3 кВт подключаются к L1, L2, L3 соответственно. Это снижает риск перекоса фаз и перегрузки одного автомата. Сечение кабеля при этом рассчитывается индивидуально.

Пошаговая инструкция по подключению

Монтаж электрического конвектора можно выполнить самостоятельно, если есть базовые навыки работы с электричеством. Ниже — алгоритм для однофазной сети.

Шаг 1: Подготовка

• Выберите место: ровная стена, доступ к розетке или распределительной коробке.
• Отключите питание на щитке и проверьте отсутствие напряжения индикаторной отвёрткой.
• Подготовьте инструмент: отвёртки, кусачки, мультиметр, кабель нужного сечения.

Шаг 2: Прокладка кабеля

• Проложите кабель в гофре или кабель-канале от щитка к месту установки.
• Зафиксируйте его хомутами каждые 30–40 см.
• Убедитесь, что кабель не перегибается и не пережимается мебелью.

Шаг 3: Подключение к щитку

• Установите автоматический выключатель: 16 А для 3,5 кВт, 10 А для 2,2 кВт.
• Подключите УЗО (устройство защитного отключения) — обязательно для влажных помещений.
• Подайте фазу, ноль и землю на соответствующие шины.

Шаг 4: Подключение к конвектору

• Снимите лицевую панель устройства.
• Подключите жилы к клеммнику: L → L, N → N, PE → ⏚.
• Затяните винты, но не перетягивайте — можно повредить клеммы.
• Установите панель обратно.

Шаг 5: Проверка и запуск

• Включите автомат и УЗО.
• Проверьте индикацию на конвекторе.
• Установите минимальную температуру, включите — должен появиться звук срабатывания реле.
• Через 5–10 минут корпус должен начать нагреваться.

Распространённые ошибки при монтаже и эксплуатации

Даже опытные монтажники допускают типичные ошибки, которые снижают срок службы устройства или создают опасность.

• Подключение без заземления. Многие игнорируют PE, особенно в старых домах. Это нарушает технику безопасности и исключает гарантийный ремонт.
• Использование удлинителей. Конвекторы — мощные потребители. Удлинитель с тонким проводом перегревается и может стать причиной пожара.
• Неправильный выбор автомата. Автомат на 25 А для 2-киловаттного обогревателя не защитит кабель. Нужно строго по расчёту: I = P / U.
• Закрытие решёток. Занавески, мебель или ковры перед конвектором блокируют воздушный поток. Это вызывает перегрев и отключение.
• Эксплуатация в сырых помещениях без защиты. В ванных и подвалах нужна степень защиты IP24 и выше.

Как избежать проблем

• Всегда используйте отдельную линию от щитка.
• Монтируйте УЗО с током утечки 30 мА.
• Не включайте конвектор при открытой задней крышке.
• Регулярно очищайте решётки от пыли — она снижает теплоотдачу на 15–20%.

Современные схемы и «умные» технологии

Современные конвекторы выходят за рамки простой схемы «ТЭН + термостат». Производители внедряют цифровое управление, Wi-Fi и интеграцию с «умным домом».
Например, модели с электронным термостатом поддерживают точность ±0,5 °C против ±2 °C у механических. Они программируются на неделю, включаются перед вашим приходом и снижают температуру ночью.
Wi-Fi модули позволяют управлять обогревом через приложение на смартфоне. Вы можете включить конвектор, находясь в пробке, и прийти в тёплый дом. Некоторые системы интегрируются с голосовыми помощниками: «Алиса, включи обогрев в детской».
В новых схемах используются инверторные технологии и датчики движения. Если комната пуста — мощность снижается до минимальной. Это экономит до 30% электроэнергии.

Экспертное мнение

По его словам, долговечность устройства зависит от пайки и изоляции внутри корпуса. «В идеале — двойная изоляция проводов и керамические клеммы. Это снижает риск возгорания при перегреве.»
Он также рекомендует устанавливать конвекторы с нижним подключением кабеля. «Так меньше шансов повредить провод при монтаже. Верхнее подключение — пережиток прошлого.»

Вопросы и ответы

Заключение

Электрический конвектор — надёжное и эффективное решение для обогрева, чья схема сочетает простоту и безопасность. Понимание её компонентов позволяет правильно подключать устройство, диагностировать неисправности и продлевать срок службы. Ключевые факторы успеха — использование качественного кабеля, заземление, УЗО и соблюдение ПУЭ.

• Схема конвектора включает ТЭН, термостат, защиту от перегрева и клеммник.
• Обязательно используйте заземление и УЗО при подключении.
• Для мощных моделей нужна отдельная линия от щитка.
• Современные «умные» конвекторы экономят до 30% энергии.
• Регулярное обслуживание и чистка решёток продлевают срок службы.
