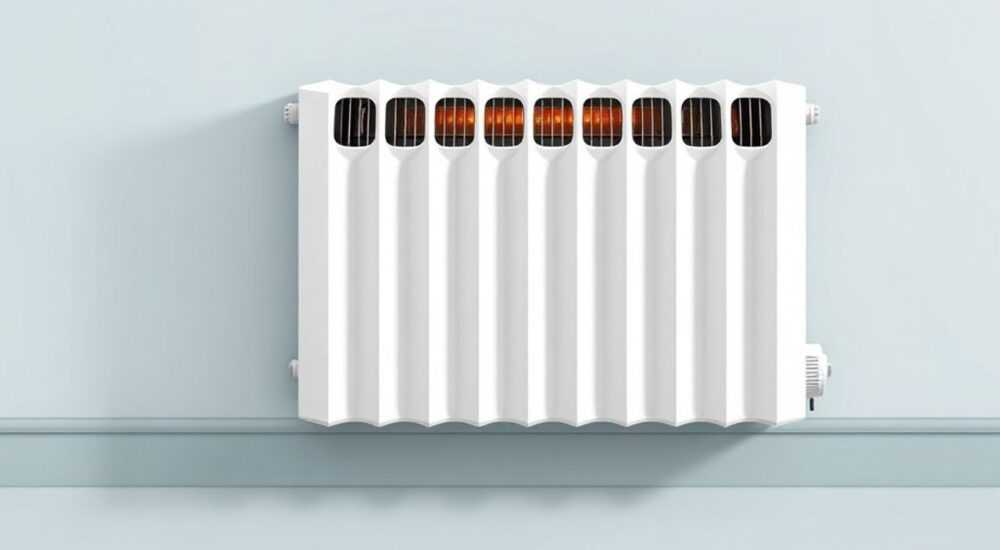

Конвекторная батарея отопления водяная

Водяные конвекторные батареи — это современный тип отопительного оборудования, сочетающий высокую теплоотдачу, компактность и энергоэффективность. Они работают за счёт циркуляции горячей воды из централизованной системы или индивидуального котла, обеспечивая равномерный прогрев помещения через естественную конвекцию воздуха. В отличие от традиционных радиаторов, такие устройства часто устанавливают в напольном или встраиваемом варианте, что делает их идеальными для помещений с большими остеклениями, панорамными окнами или ограниченным пространством под подоконниками.

Что такое конвекторная батарея: принцип работы и устройство

Конвекторная водяная батарея — это отопительный прибор, в котором нагрев воздуха происходит за счёт теплопередачи от теплоносителя (горячей воды) через металлический теплообменник. Основной принцип её функционирования основан на естественной конвекции: холодный воздух с пола попадает в нижние решётки устройства, проходит через нагретые трубки с оребрением, нагревается и поднимается вверх, создавая тёплый воздушный поток.

Конструктивно конвектор состоит из нескольких ключевых элементов: корпуса с перфорированными панелями, медно-алюминиевого или стального теплообменника, воздухозаборных и выпускных решёток, а также, в некоторых моделях, вентилятора принудительной циркуляции. Корпус может быть выполнен из стали, алюминия или нержавеющей стали, что влияет на долговечность и внешний вид прибора.

Теплообменник — сердце устройства. Он изготавливается из меди с алюминиевыми пластинами для увеличения площади контакта с воздухом. Это позволяет быстро передавать тепло и повышает общую эффективность. Некоторые производители используют цельнотянутые медные трубы, что снижает риск протечек и увеличивает срок службы.

Как работает процесс конвекции

Процесс начинается с забора холодного воздуха через нижние отверстия корпуса. Воздух проходит через рёбра теплообменника, где получает тепло, и выходит сверху уже тёплым. Этот цикл повторяется непрерывно, пока система отопления работает. Благодаря этому создаётся равномерное распределение тепла по всему объёму помещения.

• Холодный воздух поступает снизу благодаря разнице плотностей (холодный тяжелее).
• Нагрев происходит в зоне теплообменника без прямого контакта с водой.
• Тёплый воздух поднимается, вытесняя верхние слои, что запускает циркуляцию.
• Цикл продолжается до достижения заданной температуры.

Преимущества и недостатки водяных конвекторов

Водяные конвекторы набирают популярность благодаря своей универсальности и эффективности. Однако, как и любое техническое решение, они имеют свои сильные и слабые стороны. Понимание этих аспектов помогает принять обоснованное решение при выборе системы отопления.

Основное преимущество — высокая скорость прогрева помещения. Благодаря эффективной системе теплообмена и направленному движению воздуха, комната достигает комфортной температуры уже через 15–20 минут после включения. Это особенно важно в регионах с резкими перепадами температур или в помещениях, которые редко используются.

Ещё одно важное достоинство — компактность и эстетика. Многие модели можно установить в пол, под окно или даже скрыть за декоративной решёткой, сохранив чистоту дизайна интерьера. Это делает их идеальными для квартир-студий, лофтов, домов с панорамным остеклением и офисных помещений.

Однако есть и ограничения. Например, при длительном простое возможен скопление пыли внутри теплообменника, что снижает КПД и может вызывать неприятный запах при первом включении. Также стоит учитывать, что конвекторы менее инерционны, чем чугунные радиаторы: при отключении отопления помещение быстро остывает.

Типы и разновидности водяных конвекторов

На рынке представлено несколько типов водяных конвекторов, различающихся по способу установки, конструкции и наличию дополнительных функций. Правильный выбор зависит от архитектуры помещения, типа системы отопления и дизайнерских предпочтений.

Первый тип — напольные конвекторы. Их устанавливают вдоль стен, чаще всего под окнами. Они могут быть открытыми или закрытыми декоративной решёткой. Такие модели легко монтировать и обслуживать, но занимают часть свободного пространства.

Второй тип — встраиваемые конвекторы. Их монтируют в пол, нишу или специальный короб. Это позволяет полностью скрыть оборудование, сохранив эстетику интерьера. Особенно популярны в частных домах с floor-to-ceiling окнами и в современных лофт-пространствах.

По типу циркуляции

• Естественные конвекторы — работают только за счёт естественной конвекции. Тихие, надёжные, не требуют электропитания.
• Принудительные конвекторы — оснащены вентилятором, который ускоряет теплообмен. Быстрее прогревают помещение, но потребляют электроэнергию и могут шуметь.

По материалу теплообменника

Как правильно выбрать мощность и рассчитать параметры

Выбор мощности — один из самых важных этапов при покупке водяного конвектора. Недостаточная мощность приведёт к постоянному холоду, а избыточная — к перерасходу энергии и дискомфорту.

Стандартная формула расчёта: 100 Вт на 1 м² при высоте потолков до 3 метров. Для угловых комнат, помещений с большими окнами или в регионах с суровым климатом — 120–150 Вт/м². Например, для комнаты 18 м² в средней полосе России понадобится конвектор мощностью около 1800–2000 Вт.

Необходимо учитывать и другие факторы: толщину стен, наличие утепления, тип остекления. Двойной или тройной стеклопакет снижает теплопотери, тогда как старые деревянные рамы — увеличивают. Также важно проверить давление и температуру в системе отопления: некоторые конвекторы рассчитаны только на 80–90 °C, а в новых домах может быть низкотемпературное отопление (50–60 °C).

Пошаговый алгоритм выбора

1. Измерьте площадь помещения в м².
2. Определите климатическую зону и тип комнаты (угловой, с панорамным окном и т.д.).
3. Рассчитайте необходимую мощность по формуле: S × 100–150 Вт.
4. Уточните параметры системы отопления: температура теплоносителя, давление, тип разводки.
5. Выберите тип конвектора (встраиваемый, напольный, с вентилятором).
6. Проверьте наличие термостатического клапана — он позволяет автоматически регулировать температуру.

Установка и подключение: пошаговая инструкция

Монтаж водяного конвектора требует соблюдения строительных норм и правил безопасности. Хотя некоторые операции можно выполнить самостоятельно, подключение к центральной системе отопления лучше доверить специалисту.

Перед началом работ необходимо перекрыть подачу теплоносителя и слить воду из участка системы. Затем устанавливается само устройство: для напольных моделей — на подготовленную площадку, для встраиваемых — в заранее подготовленную нишу с дренажем (на случай протечки).

Подключение к системе

• Используйте пару «подача-обратка» с термостатическим клапаном на подающей линии.
• Обеспечьте уклон труб в сторону слива для удаления воздуха.
• Установите воздухоотводчик (кран Маевского) на верхней точке контура.
• Проверьте герметичность соединений перед запуском.

После монтажа система заполняется водой, удаляется воздух, и проводится пробный запуск. Важно следить за температурой, уровнем шума и отсутствием протечек в течение первых 24 часов.

Обслуживание и уход за конвекторной батареей

Регулярное обслуживание продлевает срок службы конвектора и поддерживает его КПД на высоком уровне. Рекомендуется проводить профилактические мероприятия дважды в год — весной и осенью.

Основная процедура — очистка теплообменника от пыли. Делается это с помощью пылесоса с узкой насадкой. Грязь снижает теплопередачу и может вызывать неприятный запах при нагреве. Также нужно проверять состояние фильтров (если есть), решёток и подвижных элементов.

Для систем с вентилятором важно смазывать подшипники и проверять работу двигателя. В случае появления шума или вибрации — немедленно отключить устройство и провести диагностику.

График обслуживания

• Ежемесячно: протирать решётки, проверять наличие посторонних шумов.
• Перед отопительным сезоном: промыть теплообменник, проверить герметичность, спустить воздух.
• Раз в 2–3 года: провести профессиональную диагностику, заменить изношенные уплотнители.

Экспертное мнение

Светлана Волкова, ведущий инженер проектного бюро «ТеплоДом», с опытом более 15 лет в проектировании систем отопления:

«За последние годы мы всё чаще сталкиваемся с запросами на установку встраиваемых водяных конвекторов, особенно в загородных домах и квартирах бизнес-класса. Люди хотят сохранить чистоту линий, избавиться от громоздких радиаторов и получить эффективное отопление. Конвекторы отлично справляются с этой задачей, особенно в сочетании с низкотемпературными системами и теплыми полами.

Однако важно понимать: это не универсальное решение. В старых домах с нестабильным давлением в системе или при использовании некачественного теплоносителя конвекторы могут быстро выйти из строя. Поэтому перед монтажом я всегда рекомендую провести анализ воды, установить фильтры и, по возможности, использовать модели с антикоррозийной защитой.

Также замечу: многие клиенты недооценивают важность дренажа при встраивании в пол. Мы видели случаи, когда протечка приводила к серьёзным повреждениям паркета. Простая дренажная труба спасёт от больших расходов в будущем».

Вопросы и ответы

Заключение

Водяные конвекторные батареи — это современное, эффективное и эстетичное решение для отопления жилых и коммерческих помещений. Они особенно востребованы в условиях современной архитектуры, где важны как функциональность, так и визуальная лёгкость интерьера. Благодаря быстрому нагреву, компактности и безопасности, конвекторы становятся достойной альтернативой традиционным радиаторам.

• Конвекторы обеспечивают быстрый и равномерный прогрев за счёт естественной или принудительной конвекции.
• Оптимальная мощность — 100–150 Вт на 1 м², с учётом климата и типа помещения.
• Встраиваемые модели требуют дренажа и гидроизоляции при монтаже в пол.
• Регулярная очистка и техническое обслуживание продлевают срок службы.
• Установка в централизованную систему требует официального согласования.
