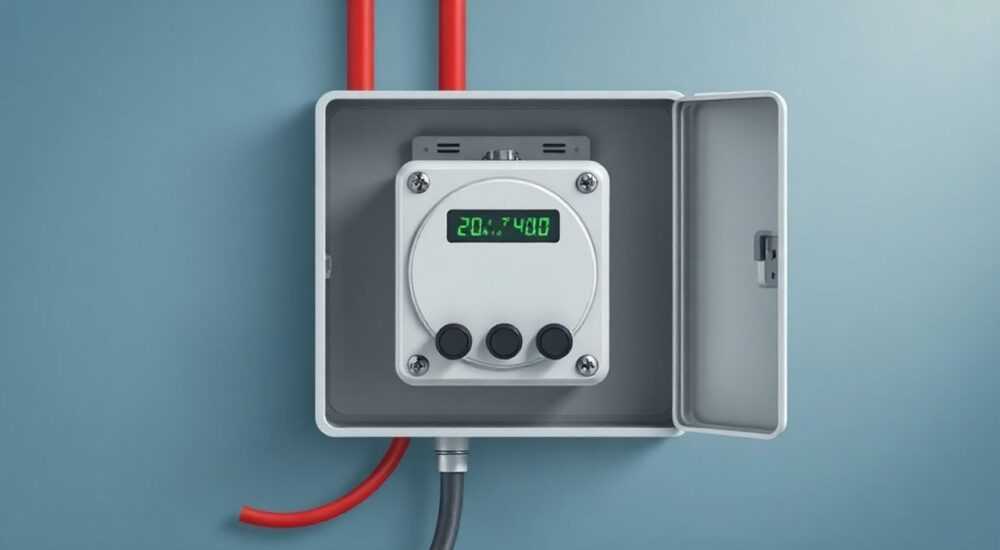

Коробка для подключения греющего кабеля

Коробка для подключения греющего кабеля — это специализированный монтажный элемент, обеспечивающий безопасное и герметичное соединение нагревательного контура с электросетью. Она защищает контактные группы от влаги, механических повреждений и внешних воздействий, что особенно важно при установке в условиях повышенной влажности или на улице. Правильно подобранная и установленная коробка продлевает срок службы всей системы обогрева и минимизирует риск аварий.

Системы обогрева на основе греющего кабеля всё чаще используются в частном и промышленном строительстве. Они предотвращают замерзание трубопроводов, образование наледи на кровлях и водостоках, а также поддерживают комфортную температуру в полах. Однако эффективность и долговечность таких систем напрямую зависят не только от качества самого кабеля, но и от правильности его подключения. Именно здесь на первый план выходит так называемая коробка для подключения греющего кабеля — технически простое, но критически важное устройство.

Несмотря на кажущуюся второстепенность, неправильный выбор или монтаж коробки может привести к короткому замыканию, выходу из строя всего нагревательного контура, а в худшем случае — к возгоранию. Поэтому проектирование и установка должны выполняться с учётом всех норм безопасности, условий эксплуатации и характеристик оборудования. В этой статье мы детально разберём, какие бывают коробки, как их выбрать, правильно установить и на что обратить внимание при покупке.

Типы коробок для подключения греющего кабеля

Коробки для подключения греющего кабеля классифицируются по нескольким признакам: назначению, степени защиты, способу монтажа и конструкции. Наиболее распространены три основных типа: распределительные, концевые и переходные.

Распределительные коробки используются для подключения нескольких нагревательных секций к одному источнику питания. Они часто применяются в сложных системах обогрева кровли или длинных трубопроводах, где требуется параллельное соединение нескольких кабелей. Такие коробки оснащены зажимами, клеммниками и изоляционными перегородками.

Концевые коробки служат для герметизации конца нагревательного кабеля. Поскольку греющий кабель нельзя резать и оставлять открытым, его окончание обязательно должно быть загерметизировано. Концевая муфта или коробка обеспечивает изоляцию токоведущих жил и защищает от проникновения влаги.

Переходные коробки необходимы при необходимости соединения двух участков кабеля — например, при ремонте или удлинении контура. Они менее распространены, но могут потребоваться в сложных проектах, где невозможно проложить кабель одной непрерывной линией.

Материалы корпуса

Корпус коробки изготавливается из материалов, устойчивых к ультрафиолету, перепадам температур и влаге. Наиболее популярны:

• Поликарбонат — прочный, ударостойкий, устойчивый к УФ-излучению. Подходит для наружного монтажа.
• АБС-пластик — дешевле, но менее долговечен. Хорош для внутренних работ.
• Нержавеющая сталь — используется в промышленных условиях, где требуется максимальная защита от механических повреждений.

Степень защиты IP

Степень защиты по стандарту IP (Ingress Protection) — один из главных критериев выбора. Для наружного применения рекомендуется использовать коробки с маркировкой не ниже IP66. Это означает полную защиту от пыли и сильного водяного напора.

Как выбрать подходящую коробку: ключевые критерии

Выбор коробки зависит от множества факторов: типа системы обогрева, условий эксплуатации, характеристик кабеля и требований к безопасности. Основные параметры, на которые стоит обратить внимание:

• Тип подключения (одиночный, групповой, ремонтный)
• Напряжение сети (220 В, 380 В)
• Максимальный ток нагрузки
• Количество вводов для кабелей
• Наличие заземления
• Температурный диапазон эксплуатации

Для систем обогрева кровли и водостоков предпочтительны компактные распределительные коробки с двумя-тремя вводами. Они позволяют подключить несколько секций кабеля и легко монтируются на стене или внутри желоба.

Для обогрева трубопроводов, особенно подземных, важна возможность полной герметизации. Здесь подойдут коробки с резиновыми уплотнителями и вводами PG (металлические или пластиковые сальники).

Совместимость с кабелем

Не все коробки подходят для любого типа греющего кабеля. Существуют различия между саморегулирующимися и резистивными кабелями. Саморегулирующиеся кабели требуют особого подхода к изоляции концов, поэтому используются специальные концевые муфты или коробки с термоусадочными элементами.

Дополнительные функции

Современные коробки могут включать:

• Индикаторы включения
• Автоматические предохранители
• Клеммы для подключения датчиков температуры
• Отверстия для подключения к системе «умный дом»

Такие решения повышают удобство эксплуатации и позволяют интегрировать систему обогрева в более сложные автоматизированные сети.

Пошаговая инструкция по подключению греющего кабеля через коробку

Правильный монтаж — залог надёжной работы. Ниже приведён алгоритм подключения саморегулирующегося греющего кабеля через распределительную коробку.

1. Отключите питание. Работы проводятся только при обесточенной сети. Проверьте отсутствие напряжения тестером.
2. Подготовьте кабель. Зачистите конец питающего кабеля и греющего кабеля согласно инструкции производителя. Удалите внешнюю оболочку, экран и изоляцию до нужного уровня.
3. Подключите питающий кабель. Заведите его в коробку через сальник, подключите фазу, ноль и заземление к соответствующим клеммам.
4. Подключите греющий кабель. Зафиксируйте его в коробке, подсоедините токоведущие жилы к клеммам. Убедитесь, что экран (оплётка) надёжно соединён с заземлением.
5. Герметизируйте конец греющего кабеля. Если используется концевая коробка, установите её на противоположном конце. Примените термоусадочную муфту или силиконовый герметик.
6. Закройте крышку коробки. Убедитесь, что уплотнитель плотно прилегает, все винты затянуты.
7. Проверьте сопротивление. Перед включением измерьте сопротивление изоляции мегаомметром (минимум 1 МОм).
8. Включите питание и протестируйте. Наблюдайте за работой системы в течение первых 15–30 минут.

Распространённые ошибки при монтаже и как их избежать

Даже опытные монтажники иногда допускают критические ошибки, снижающие надёжность системы.

• Использование коробки без заземления. Экранированный греющий кабель обязательно должен быть заземлён. Отсутствие заземления увеличивает риск поражения током и электромагнитных помех.
• Неплотное закрытие крышки. Даже небольшая щель может привести к попаданию влаги, коррозии контактов и короткому замыканию.
• Подключение кабеля без зачистки экрана. Оплётка должна быть чётко отделена от токоведущих жил и подключена только к заземляющему контуру.
• Использование некачественных сальников. Дешёвые пластиковые вводы со временем трескаются, теряют герметичность.
• Установка коробки в труднодоступном месте. Это затрудняет диагностику и ремонт в будущем.

Чек-лист перед включением

• Проверено отсутствие напряжения? ✅
• Все соединения выполнены согласно схеме? ✅
• Заземление подключено? ✅
• Коробка герметично закрыта? ✅
• Сопротивление изоляции >1 МОм? ✅

Обслуживание и диагностика: когда проверять коробку?

Системы обогрева требуют сезонного обслуживания. Перед началом холодного сезона необходимо провести визуальный осмотр и электрическую диагностику.

Проверьте:

• Целостность корпуса коробки (трещины, деформации)
• Надёжность крепления и состояние уплотнителей
• Отсутствие следов влаги внутри
• Контакты на окисление или подгорание
• Сопротивление изоляции

Рекомендуется выполнять диагностику мегаомметром ежегодно. Нормальное значение — не менее 1 МОм. При показателях ниже 0,5 МОм система считается небезопасной и подлежит ремонту.

Экспертное мнение

Интервью с Сергеем Волковым, руководителем монтажной бригады, 15 лет в сфере обогрева

— Сергей, какие новшества появились в коробках за последние годы?

«Сейчас всё больше производителей переходят на модульные системы. Например, одна базовая коробка может комплектоваться дополнительными блоками: с предохранителем, с Wi-Fi-модулем, с датчиком влажности. Это позволяет собирать «умные» системы, которые сами включаются при падении температуры ниже +2 °C.»

— Какие бренды вы рекомендуете?

«На рынке хорошо зарекомендовали себя Raychem, Nexans, Ensto. У них чёткая документация, полный набор аксессуаров и длительная гарантия — до 10 лет. Китайские аналоги дешевле, но часто не соответствуют заявленной степени защиты.»

— Есть ли типичные проблемы у клиентов?

«Да. Чаще всего — самовольный монтаж без проекта. Люди покупают кабель и коробку в хозмаге, подключают «на глаз», а потом удивляются, почему система не работает или сработал автомат. Всё должно быть спроектировано: длина, мощность, сечение кабеля, тип коробки.»

Вопросы и ответы

Заключение

Коробка для подключения греющего кабеля — это не просто аксессуар, а важнейший элемент безопасности и надёжности всей системы обогрева. От её правильного выбора и монтажа зависит, будет ли система работать годами или выйдет из строя уже в первую зиму. Современные решения предлагают высокий уровень защиты, совместимость с «умными» технологиями и простоту обслуживания.

• Всегда используйте специализированные коробки с подходящей степенью защиты (минимум IP66 для улицы).
• Соблюдайте схему подключения и обязательно подключайте заземление.
• Проводите ежегодную диагностику сопротивления изоляции.
• Выбирайте продукцию проверенных брендов с официальной гарантией.
• Не экономьте на монтаже — доверьте работу квалифицированному специалисту.
