Коробка соединительная для греющего кабеля

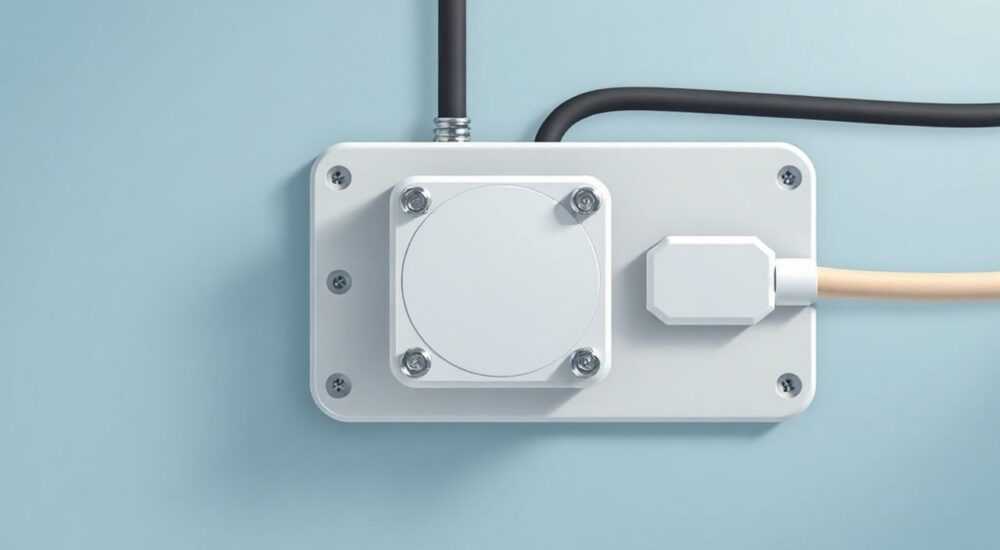

Коробка соединительная для греющего кабеля — это специализированный монтажный элемент, обеспечивающий герметичное и безопасное подключение нагревательного кабеля к электропитанию или соединение нескольких его участков. От правильного выбора и монтажа этого компонента зависит долговечность всей системы обогрева, особенно в условиях повышенной влажности, холода и механических нагрузок.

Системы саморегулирующегося или резистивного греющего кабеля широко применяются для защиты труб от замерзания, обогрева кровли и водостоков, поддержания температуры в резервуарах и дорожных покрытиях. Однако даже самый качественный кабель не сможет эффективно работать без правильно установленных компонентов соединения. Один из ключевых — коробка соединительная. Она обеспечивает электрическую целостность контура, защищает соединения от внешних воздействий и соответствует требованиям ПУЭ и ПТЭЭП по безопасности. При этом неправильно выбранный или смонтированный узел становится слабым местом всей системы.

Назначение и принцип работы соединительной коробки

Соединительная коробка для греющего кабеля выполняет три основные функции: электрическое соединение, механическая защита и герметизация. Внутри корпуса происходит подключение нагревательного кабеля к питающему проводу, а также может быть реализовано параллельное соединение двух нагревательных секций. Все контакты изолируются термоусадочными муфтами, зажимами или клеммниками, а затем помещаются в прочный пластиковый или металлический корпус.
Особенность эксплуатации греющих систем — работа в агрессивной среде. Кабель может прокладываться под землёй, в канавах, на крыше, в водосточных трубах. В таких условиях стандартные распределительные коробки не выдержат: в них попадёт влага, начнётся коррозия, произойдёт пробой. Соединительная коробка для греющего кабеля разрабатывается с учётом этих факторов: она имеет высокую степень пылевлагозащиты (обычно IP67–IP68), стойкие к ультрафиолету материалы и усиленную конструкцию.
Кроме того, коробка должна выдерживать температурные колебания — от -40 °C до +85 °C. Некоторые модели рассчитаны на кратковременные перегревы до 120 °C, что важно при использовании мощных кабелей. Внутренний объём позволяет аккуратно разместить все соединения без перегибов, что снижает риск повреждения изоляции.

Где применяется соединительная коробка?

• В системах обогрева трубопроводов: здесь коробка соединяет питающий кабель с нагревательным, часто под землёй или в колодце.
• На кровлях и водостоках: используется для подключения кабеля к сети питания вне чердачного помещения, где возможны осадки.
• В промышленных резервуарах: при обогреве ёмкостей с жидкостями требуется особая защита от влаги и давления.
• Для удлинения трассы: если длина одного кабеля недостаточна, его можно соединить с другим через коробку.

Виды соединительных коробок: как выбрать подходящую?

Не все коробки одинаковы. Они различаются по назначению, материалу, степени защиты и способу подключения. Основные типы:

• Проходные: используются для последовательного соединения двух участков кабеля. Подходят для наращивания длины трассы.
• Оконечные (терминальные): устанавливаются на конце нагревательного кабеля для герметизации конца и изоляции токоведущих жил.
• Разветвительные: позволяют подключить несколько нагревательных кабелей к одному питающему проводу, например, при обогреве нескольких труб.
• Питающие: служат точкой подключения системы к электросети 220 В. Часто имеют клеммы для заземления.

Материал корпуса — важный параметр. Наиболее распространены:

• Поликарбонат: лёгкий, ударопрочный, устойчивый к УФ. Подходит для наружной установки.
• АБС-пластик: более дешёвый, но менее прочный. Используется в закрытых помещениях.
• Нержавеющая сталь: применяется в агрессивных промышленных условиях, при высоком давлении или механических нагрузках.

Когда использовать каждый тип?

Критерии выбора: на что обращать внимание при покупке

Чтобы коробка прослужила долго и не стала причиной аварии, необходимо учитывать несколько ключевых параметров.
Степень защиты (IP). Для наружного монтажа выбирайте минимум IP67 (защита от пыли и кратковременного погружения), а лучше — IP68 (устойчивость к длительному погружению). Если коробка будет находиться под землёй, это обязательное условие.
Температурный диапазон. Убедитесь, что изделие работает в диапазоне от -40 °C до +90 °C. Особенно важно для регионов с суровыми зимами.
Материал уплотнителей. Резиновые прокладки должны быть из EPDM или силикона — они не дубеют на морозе и не растрескиваются под солнцем.
Наличие сертификатов. Проверяйте наличие СЕ, РОСТЕСТ, ГОСТ Р. Сертифицированные изделия прошли испытания на герметичность, пожаробезопасность и электробезопасность.

Как проверить качество перед покупкой?

1. Осмотрите корпус на предмет трещин, сколов и неровностей.
2. Проверьте плотность прилегания крышки — должна закрываться без люфтов.
3. Убедитесь, что все заглушки и кабельные вводы (сальники) в комплекте.
4. Потребуйте сертификат соответствия и паспорт изделия.

Пошаговый монтаж: инструкция от профессионалов

Правильный монтаж — залог надёжной работы. Даже самая дорогая коробка выйдет из строя при неграмотной установке.

Подготовка к работе

• Отключите питание системы.
• Подготовьте инструмент: нож, плоскогубцы, изоленту, фен (для термоусадки).
• Убедитесь, что место установки сухое и доступное для обслуживания.

Пошаговая инструкция

1. Подготовьте кабели: очистите концы нагревательного и питающего кабеля от изоляции на 15–20 мм. Не повредите внутренние жилы.
2. Вставьте кабели в сальники: наденьте уплотнители на кабели до начала разделки.
3. Подключите провода: соедините жилы по цветам (фаза к фазе, ноль к нулю). Используйте клеммники или пайку с последующей термоусадкой.
4. Уложите соединения в корпус: аккуратно поместите все контакты внутрь коробки, не допуская перегибов.
5. Закройте крышку: равномерно затяните винты, чтобы не деформировать корпус.
6. Проверьте герметичность: убедитесь, что все сальники плотно обжимают кабели.

Распространённые ошибки и как их избежать

Даже опытные монтажники допускают ошибки, которые приводят к выходу системы из строя.

• Негерметичные сальники: если кабельные вводы плохо затянуты, вода проникает внутрь. Решение — использовать сальники с правильным диаметром и затягивать их ключом, а не от руки.
• Перегрев соединений: плохой контакт вызывает искрение и нагрев. Используйте только заводские клеммники, не скручивайте провода «на коленке».
• Установка в труднодоступном месте: если коробка закопана под бетоном или в стене, её невозможно проверить. Всегда делайте ревизионный люк или оставляйте доступ.
• Отсутствие заземления: питающая коробка должна быть заземлена. Пренебрежение этим правилом опасно для жизни.

Эксплуатация и обслуживание: срок службы и контроль состояния

Срок службы качественной соединительной коробки — 10–15 лет. Однако это возможно только при правильной эксплуатации.
Рекомендуется проводить ежегодный визуальный осмотр перед началом отопительного сезона. Проверяйте:

• Целостность корпуса и крышки;
• Плотность прилегания сальников;
• Отсутствие следов влаги внутри (если есть люк);
• Надёжность заземления.

При наличии мультиметра измерьте сопротивление изоляции — оно должно быть не менее 1 МОм. Если показатели ниже — система требует диагностики.

Экспертное мнение

Вопросы и ответы

Заключение

Коробка соединительная для греющего кабеля — не второстепенная деталь, а ключевой элемент безопасности и долговечности системы обогрева. От её качества и правильного монтажа зависит, будет ли ваш трубопровод защищён от замерзания, а кровля — от наледи. Игнорирование требований к герметичности, материалам и установке чревато авариями, дорогостоящим ремонтом и риском для жизни.

• Используйте только сертифицированные коробки с IP68 и температурным диапазоном от -40 °C.
• Монтируйте в доступном месте, с запасом кабеля и обязательным заземлением (для питающих узлов).
• Проверяйте герметичность и состояние соединений ежегодно.
• Не экономьте на качестве — дешёвые аналоги быстро выходят из строя.
• При сомнениях — обратитесь к профессиональному монтажнику.
