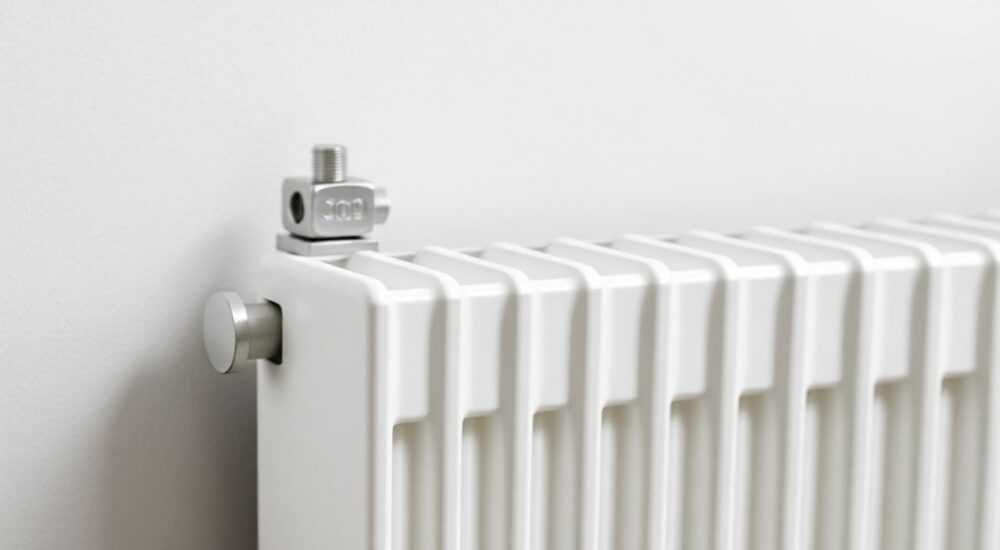

Крепеж для батареи отопления

Крепеж для батареи отопления — это специальные элементы, обеспечивающие надёжную фиксацию радиаторов к стене. От правильного выбора и монтажа зависит не только устойчивость прибора, но и безопасность всей системы отопления. Несущая способность крепежа должна соответствовать весу радиатора с учётом теплоносителя, а также типу стены.

Выбор неподходящего крепежа может привести к провисанию, перекосу радиатора, нарушению герметичности соединений и даже обрушению. Особенно важно учитывать материал стены: в старых домах с хрупким шлакоблоком или пенобетоном стандартные дюбели могут не выдержать нагрузку. Современные решения, такие как распорные анкеры или подвесные системы с опорой на пол, позволяют минимизировать риски. В статье разберём виды крепежа, нормы монтажа, ошибки при установке и как выбрать оптимальный вариант под конкретные условия.

Виды крепёжных элементов для радиаторов отопления

Крепёж для батарей условно делится на две группы: кронштейны (стенные и напольные) и вспомогательные элементы фиксации. Основная задача — обеспечить жёсткую и ровную установку радиатора на заданной высоте. Каждый тип крепежа имеет свою область применения, зависящую от материала стены, массы батареи и конструкции самого отопительного прибора.

Стеновые кронштейны — самый распространённый способ монтажа. Они состоят из металлической планки с отверстиями для крепления к стене и U-образным захватом для нижнего или среднего коллектора радиатора. Производители предлагают регулируемые по высоте модели, что удобно при выравнивании батареи. Для чугунных батарей используются усиленные кронштейны с толщиной металла от 3 мм.

Напольные опоры применяются как дополнение к верхним креплениям, особенно для длинных или тяжёлых радиаторов. Они принимают часть нагрузки и предотвращают провисание в центре. Такие опоры часто используются в системах с алюминиевыми и биметаллическими радиаторами большой длины.

Анкерные болты и дюбели — основа надёжного крепления. Тип крепёжного элемента выбирается под материал стены:

• Для бетона и кирпича — металлические дюбели-гвозди или клиновые анкеры;
• Для пустотелого кирпича или пенобетона — распорные анкеры с увеличенной площадью упора;
• Для гипсокартона — специальные анкеры типа «бабочка» или рамные дюбели.

Типы дюбелей и их применение

Выбор дюбеля напрямую влияет на долговечность монтажа. Рассмотрим наиболее популярные виды:

Как выбрать правильный крепёж под тип стены и радиатор

Правильный выбор крепежа начинается с анализа двух факторов: несущей способности стены и веса радиатора. Пренебрежение любым из них ведёт к аварийной ситуации. Например, установка биметаллического радиатора на 10 секций в новостройке с гипсокартонными перегородками требует особого подхода.

Вес радиатора рассчитывается по формуле:
Масса = (вес одной секции × количество секций) + вес воды (примерно 10–15% от сухого веса).
Так, алюминиевая секция весит около 1,2–1,5 кг, биметаллическая — 1,8–2,2 кг, чугунная — до 7 кг. Радиатор из 10 чугунных секций будет весить более 70 кг вместе с водой.

Материал стены определяет тип крепежа:

• Железобетонные панели (типовые дома): подойдут металлические дюбели или клиновые анкеры. Глубина сверления — не менее 50 мм.
• Кирпичная кладка (полнотелый кирпич): допускается использование ПВХ-дюбелей диаметром 8–10 мм.
• Газобетон, пеноблок: обязательны специальные анкеры с увеличенной зоной распора. Обычные дюбели просто вырвутся.
• Гипсокартон: только сквозные крепления через каркас или комбинированный монтаж с напольными опорами.

Для многосекционных радиаторов (от 12 секций) рекомендуется увеличивать количество точек крепления. Стандарт — одна опора на каждые 2–3 секции, но для тяжёлых моделей — каждые 1–2 секции. Также важно учитывать конструкцию радиатора: панельные стальные батареи имеют свои точки крепления, указанные в паспорте.

Монтаж кронштейнов по шагам: инструкция без ошибок

Правильная установка кронштейнов — залог долговечной и безопасной эксплуатации отопления. Даже малейший перекос приведёт к скоплению воздуха, снижению теплоотдачи и протечкам. Ниже — пошаговая инструкция для монтажа на капитальную стену.

1. Подготовьте инструмент: уровень, рулетка, перфоратор, свёрла по бетону, карандаш, кронштейны, дюбели.
2. Определите положение радиатора: стандартная высота от пола — 10–15 см, от подоконника — 5–10 см. Эти зазоры обеспечивают конвекцию воздуха.
3. Разметьте точки крепления: для радиатора из 8 секций достаточно двух верхних и одного нижнего кронштейна. Размещайте кронштейны под коллекторами, равномерно распределяя нагрузку.
4. Просверлите отверстия: глубина — на 10–15 мм больше длины дюбеля. Диаметр сверла должен соответствовать дюбелю (обычно 8 или 10 мм).
5. Установите дюбели и закрепите кронштейны: вставьте дюбель, забейте его заподлицо, вкрутите болт до упора. Не перетягивайте — можно повредить резьбу.
6. Проверьте горизонталь: установите радиатор на кронштейны и проверьте строительным уровнем. При необходимости подрегулируйте высоту кронштейнов.
7. Зафиксируйте батарею: если используется нижний кронштейн, аккуратно зацепите радиатор и зафиксируйте. Убедитесь, что нет люфта.

Особенности монтажа на гипсокартон

Установка на гипсокартон — один из самых сложных случаев. Здесь нельзя полагаться на прочность листа. Решение — использовать несущий каркас.

• Найдите стойки профиля с помощью детектора.
• Крепите кронштейны строго в стойку.
• Используйте длинные саморезы (55–70 мм) или анкеры, проходящие сквозь ГКЛ и фиксирующиеся в профиле.
• Для дополнительной надёжности установите напольную опору.

Расчёт нагрузки и количества точек крепления

Несущая способность одного крепления должна превышать фактическую нагрузку с запасом 2–3 раза. Это правило безопасности, предусмотренное СП 41-102-98 и СНиП 3.05.01-85.

Рассчитаем нагрузку на примере:

• Биметаллический радиатор, 10 секций.
• Вес одной секции — 2 кг, общая масса — 20 кг.
• Объём воды — около 1,5 л, масса — 1,5 кг.
• Итого: 21,5 кг.

Если используется 2 верхних и 1 нижний кронштейн, нагрузка распределяется неравномерно: верхние несут основную массу. Примем, что на каждый верхний кронштейн приходится по 10 кг, нижний — компенсирует провисание. Значит, каждый крепёж должен выдерживать минимум 20–30 кг.

Отсюда вывод: дюбель ПВХ на бетоне (несущая способность 40 кг) подходит. Но тот же дюбель на пенобетоне (где нагрузка падает до 15–20 кг) уже будет на пределе.

Количество кронштейнов:

• До 6 секций — 2 верхних, 1 нижний.
• 7–10 секций — 2 верхних, 1–2 нижних.
• 11 и более — 3 верхних, 2 нижних.

Для панельных стальных радиаторов количество креплений указано в паспорте. Как правило, это 4–6 точек в зависимости от длины.

Частые ошибки и как их избежать

Даже опытные мастера допускают ошибки при монтаже крепежа. Вот самые распространённые:

• Использование ПВХ-дюбелей на пенобетоне: материал не держит распор, крепление со временем ослабевает. Решение: применять специальные анкеры для ячеистых бетонов.
• Крепление в штукатурку или плитку: декоративный слой не несёт нагрузки. Решение: сверлить до основания, удалять крошки, использовать уровень.
• Перекос кронштейнов: приводит к неравномерному прилеганию радиатора, создаёт напряжение в трубах. Решение: всегда использовать строительный уровень и временно вешать батарею перед окончательной затяжкой.
• Недостаточное количество опор: длинные радиаторы провисают, нарушая герметичность. Решение: добавлять промежуточные кронштейны каждые 50–60 см.
• Монтаж на гипсокартон без каркаса: риск обрушения. Решение: использовать только сквозные крепления или комбинированный монтаж с полом.

Проверочный чек-лист перед монтажом

Перед установкой радиатора выполните эти действия:

• Определите тип стены и её прочность.
• Рассчитайте вес радиатора с водой.
• Выберите тип крепежа по таблице нагрузок.
• Подсчитайте нужное количество кронштейнов.
• Проверьте наличие всех инструментов.
• Убедитесь, что место установки свободно и доступно.

Экспертное мнение

Современные тенденции — переход на комбинированные системы крепления. Например, верхние кронштейны на анкерах + нижняя опора на полу. Это особенно актуально для реконструкции старого жилья, где стены потеряли прочность. Также растёт спрос на регулируемые кронштейны с возможностью микронастройки по высоте — они упрощают монтаж и позволяют точно выровнять батарею.

Вопросы и ответы

Заключение

Крепёж для батареи отопления — не второстепенная деталь, а ключевой элемент безопасности и эффективности системы. От его правильного выбора и монтажа зависит срок службы радиатора, целостность трубопровода и комфорт в помещении. Игнорирование особенностей стены или недооценка веса батареи могут привести к серьёзным последствиям.

Современный рынок предлагает широкий выбор решений — от классических кронштейнов до усиленных анкерных систем. Главное — подходить к монтажу ответственно: рассчитать нагрузку, выбрать подходящий тип крепежа и соблюсти технологию установки. Не экономьте на качестве, особенно в панельных домах или при работе с хрупкими стенами.

• Выбирайте крепёж с учётом материала стены и веса радиатора с водой.
• Используйте усиленные анкеры для пенобетона и гипсокартона.
• Увеличивайте количество точек крепления для длинных и тяжёлых батарей.
• Всегда проверяйте горизонталь перед окончательной фиксацией.
• Меняйте крепёж при замене радиатора — старые дюбели не обеспечивают надёжности.
