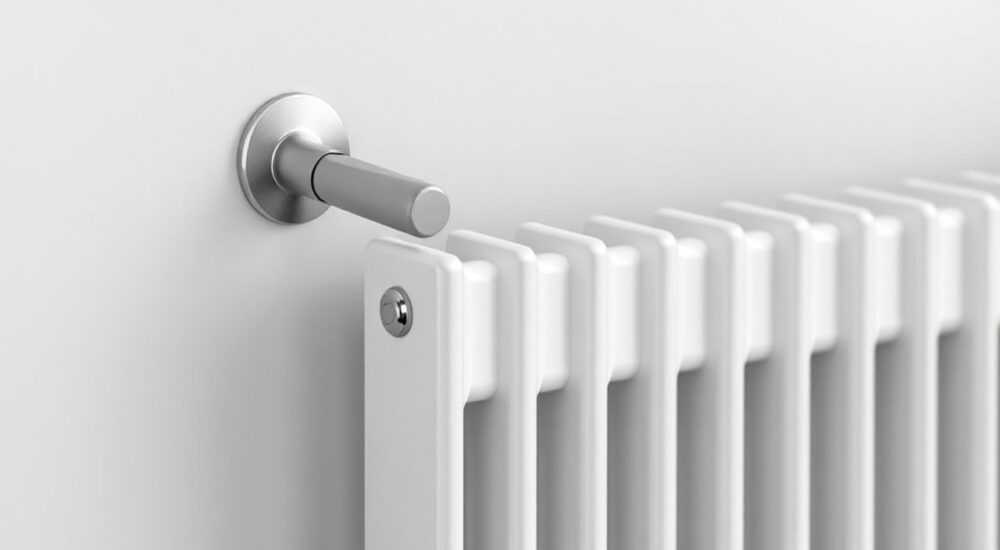

Кронштейн для биметаллического радиатора отопления настенный

Биметаллические радиаторы отопления — один из самых популярных вариантов обогрева современных квартир и домов благодаря высокой теплоотдаче, долговечности и эстетичному внешнему виду. Однако их эффективная и безопасная работа напрямую зависит от правильного монтажа, ключевым элементом которого являются настенные кронштейны. Эти крепёжные детали обеспечивают устойчивость, выравнивание и надёжную фиксацию тяжёлого радиатора к стене.

Назначение и конструкция кронштейна для биметаллического радиатора

Кронштейн для биметаллического радиатора — это металлическая опора, которая крепится к стене и служит основанием для поддержания радиатора на заданной высоте. Его главная функция — принять на себя вес устройства, компенсировать тепловые расширения и обеспечить строго горизонтальное положение прибора для равномерной циркуляции теплоносителя.
Биметаллические радиаторы, несмотря на компактные размеры, имеют значительный вес, особенно при заполнении водой. Средняя масса одной секции составляет 1,8–2,2 кг, а после заполнения — до 3,5 кг. Например, 10-секционный радиатор может весить до 35 кг. Без надёжных кронштейнов возможен прогиб, перекос, утечка в соединениях или даже обрушение.
Конструктивно кронштейн состоит из двух частей: анкерной пластины (или штыря), который фиксируется в стене, и изогнутой опорной полки, на которую устанавливается нижний коллектор радиатора. Некоторые модели оснащены регулировочными болтами, позволяющими точно выровнять радиатор по вертикали и горизонтали.

Материалы и стандарты качества

Производители изготавливают кронштейны из углеродистой или нержавеющей стали с последующим цинкованием или порошковым покрытием. Цинковое покрытие защищает от коррозии и увеличивает срок службы до 15–20 лет. Важно, чтобы изделия соответствовали ГОСТ 30494–2021 и техническим условиям производителей радиаторов.
Некоторые бренды, такие как Rifar, Global и Royal Thermo, рекомендуют использовать только оригинальные крепежи, так как сторонние аналоги могут не выдерживать заявленные нагрузки. Например, кронштейн Rifar М8 рассчитан на 70 кг, что более чем достаточно для большинства бытовых моделей.

Основные виды кронштейнов: как выбрать подходящий

Выбор кронштейна зависит от типа радиатора, его габаритов, веса и материала стены. На рынке представлены несколько типов креплений, каждый из которых имеет свои особенности применения.

• Стандартные настенные кронштейны — наиболее распространённый тип. Предназначены для монтажа на капитальные стены из кирпича, бетона или пеноблока. Имеют L-образную форму и крепятся дюбелями.
• Регулируемые по высоте — оснащены резьбой и гайками, позволяющими изменять положение радиатора в пределах 10–20 мм. Удобны при сложных условиях монтажа или необходимости точного выравнивания.
• Угловые кронштейны — применяются при установке радиаторов в углах помещения. Конструкция позволяет сохранить минимальные зазоры и обеспечить устойчивость.
• Напольно-настенные комбинированные — используются для очень длинных радиаторов (более 1.5 м). Один конец крепится к стене, второй опирается на пол, распределяя нагрузку.

Оригинал vs. аналог: стоит ли переплачивать?

Оригинальные кронштейны от производителя радиатора проходят тестирование на нагрузку, коррозионную стойкость и совместимость. Они точно соответствуют монтажным отверстиям и гарантируют надёжность. Аналоги могут быть дешевле, но рискуют не выдержать эксплуатационных условий.

Расчёт количества кронштейнов: сколько нужно?

Правильный расчёт числа опор — залог безопасности и долговечности системы отопления. Недостаточное количество кронштейнов приводит к провисанию, чрезмерное — к напряжению корпуса и трещинам.
Общее правило: на каждые 2–3 секции требуется один кронштейн. При этом обязательно наличие опор под первым и последним коллекторами. Для радиатора из 10 секций потребуется минимум 4 кронштейна: два по краям и два в промежутке.
Формула расчёта:

1. Определите общее количество секций.
2. Разделите на 2,5 (усреднённый коэффициент).
3. Округлите вверх до целого числа.
4. Добавьте 1, если радиатор длиннее 1.2 м.

Пример: радиатор из 12 секций — 12 / 2.5 = 4.8 → округляем до 5. Так как длина около 1.4 м, добавляем ещё один — итого 6 кронштейнов.

Расположение кронштейнов: правила размещения

Оптимальный шаг между кронштейнами — не более 50 см. При большем расстоянии возникает изгиб под нагрузкой. Первый кронштейн устанавливается на расстоянии 2–5 см от торца радиатора, остальные — равномерно по длине.
Для радиаторов с нижним подключением важно, чтобы кронштейны не мешали подводке труб. В таких случаях используются специальные кронштейны с выносом или смещением точки крепления.

Пошаговый монтаж кронштейнов: инструкция без ошибок

Правильная установка начинается с подготовки. Вам понадобятся: уровень, рулетка, карандаш, дрель с победитовым сверлом, дюбели, молоток и ключи. Работы лучше проводить при отключённой системе отопления.

1. Определите место установки радиатора. Обычно он монтируется под окном, на расстоянии 10–12 см от пола и 5–10 см от подоконника. Это обеспечивает эффективную конвекцию воздуха.
2. Разметьте положение кронштейнов. Используйте уровень, чтобы нанести горизонтальную линию. Отметьте точки крепления с учётом шага 40–50 см.
3. Просверлите отверстия. Глубина — не менее 50 мм, диаметр — под размер дюбеля (обычно 6–8 мм).
4. Забейте дюбели и закрепите кронштейны. Затяните болты, но не до упора — оставьте возможность регулировки.
5. Проверьте горизонтальность. Установите радиатор на кронштейны и проверьте уровень. При необходимости подрегулируйте высоту.
6. Зафиксируйте окончательно. После выравнивания затяните все крепления.

Типичные ошибки при установке и как их избежать

Даже опытные монтажники допускают ошибки, которые снижают надёжность крепления. Ниже — самые распространённые проблемы и пути их решения.

• Использование недостаточного количества кронштейнов. Экономия на крепеже — прямой путь к аварии. Всегда следуйте нормам расчёта.
• Монтаж на гипсокартон или пустотелые блоки без усиления. Тонкие стены не выдерживают нагрузку. Используйте распорные анкеры или закладные элементы.
• Отсутствие горизонтального уровня. Перекос более 1–2 мм на метр вызывает завоздушивание радиатора и снижает теплоотдачу.
• Слишком глубокая установка кронштейнов. Если опора «уходит» слишком далеко в стену, радиатор будет висеть неустойчиво. Выступ должен составлять 20–25 мм.
• Затяжка болтов «на глаз». Недостаточная затяжка приводит к люфту, чрезмерная — к деформации резьбы.

Что делать, если стена неровная?

В старых домах стены часто имеют перепады. В этом случае используйте регулируемые кронштейны или подложки из металлических пластин. Ни в коем случае не используйте дерево или пластик — они со временем деформируются.

Совместимость кронштейнов с разными типами стен

Не все стены одинаково подходят для монтажа тяжёлых радиаторов. Выбор крепежа зависит от материала основания.

• Кирпичная кладка — идеальный вариант. Подходит стандартный дюбель-гвоздь или пластиковый дюбель с болтом М8.
• Бетон — требует сверления победитовым или алмазным сверлом. Используйте анкерные болты для максимальной фиксации.
• Пеноблок или газобетон — хрупкий материал. Здесь необходимы специальные химические анкеры или рамные дюбели, распределяющие нагрузку.
• Гипсокартон — несущая способность ограничена. Только при наличии закладных или металлического каркаса можно монтировать радиаторы до 20 кг. Для тяжёлых моделей требуется усиление.

Эксплуатационные требования и долговечность

Кронштейны должны выдерживать не только статическую нагрузку, но и динамические воздействия: вибрации от насосов, термические расширения, гидроудары. Современные модели рассчитаны на температуру до +130 °C и давление до 15 атм.
Срок службы качественного кронштейна — 15–25 лет. Однако рекомендуется ежегодно проводить визуальный осмотр: проверять на наличие коррозии, люфта, трещин в стене вокруг крепления. Особенно важно это в домах с централизованным отоплением, где возможны резкие перепады давления.

Когда менять кронштейны?

Признаки износа:

• Появление ржавчины на металле;
• Шатающийся радиатор;
• Трещины в стене вокруг дюбеля;
• Скрипы при нагреве.

При обнаружении хотя бы одного из этих признаков замените крепления до начала отопительного сезона.

Экспертное мнение

Современные биметаллические радиаторы — это высокотехнологичные устройства, и их монтаж требует соответствующего подхода. Кронштейны — не просто «крючки», а несущие элементы конструкции.

Рекомендации практикующих специалистов:

• Всегда используйте кронштейны, рекомендованные производителем радиатора.
• Проверяйте несущую способность стены перед монтажом.
• Не экономьте на крепеже — это дешевле, чем ремонт квартиры после прорыва.
• При сомнениях — проконсультируйтесь с инженером или вызовите профессионального монтажника.

Вопросы и ответы

Заключение

Кронштейн для биметаллического радиатора — это не второстепенная деталь, а ключевой элемент безопасности и эффективности системы отопления. От его качества и правильности монтажа зависят комфорт, долговечность оборудования и защита от аварий.

• Используйте кронштейны из стали с антикоррозийным покрытием и резьбой М8.
• Устанавливайте не менее одного кронштейна на каждые 2–3 секции.
• Проверяйте несущую способность стены, особенно в панельных и каркасных домах.
• Не экономьте на крепеже — это ложная экономия.
• Ежегодно проводите осмотр кронштейнов на предмет износа и коррозии.
