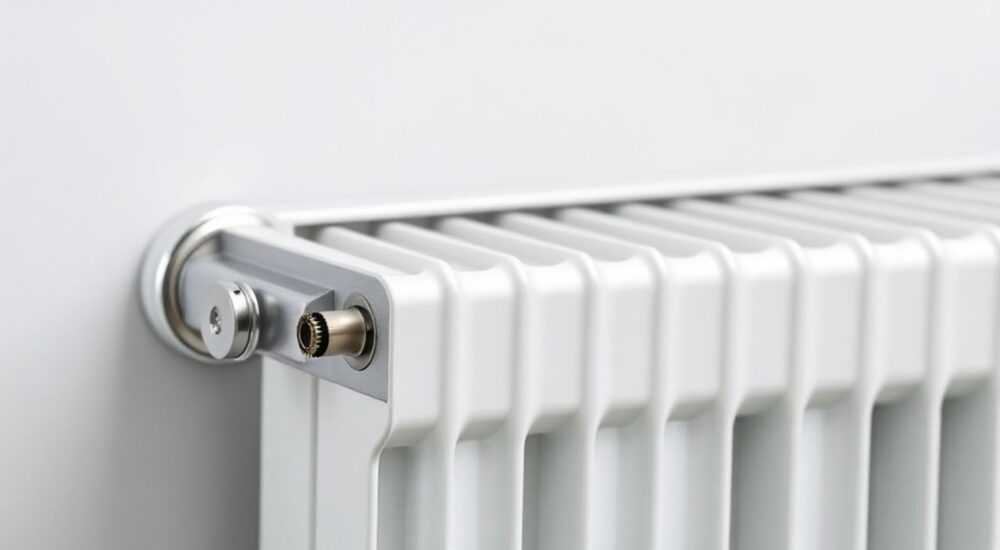

Кронштейн для биметаллического радиатора

Биметаллические радиаторы — один из самых популярных вариантов отопления в современных квартирах и частных домах благодаря высокой теплоотдаче, прочности и долговечности. Однако надёжная работа системы отопления зависит не только от самого прибора, но и от правильного монтажа, в котором ключевую роль играют кронштейны. Эти, на первый взгляд, простые элементы обеспечивают устойчивость, безопасность и эффективность теплообмена. Неправильно выбранный или установленный кронштейн может привести к перекосу, протечкам или даже обрушению радиатора.

Какие бывают кронштейны для биметаллических радиаторов

Кронштейны для биметаллических радиаторов — это не универсальные детали. Их конструкция и прочность напрямую зависят от веса радиатора, количества секций и типа стены. В продаже представлены несколько основных типов:

• Настенные верхние кронштейны — самые распространённые. Они фиксируются в верхних проушинах секций и несут основную нагрузку. Обычно используются в паре с нижними опорами.
• Нижние опорные кронштейны — монтируются под радиатором и предотвращают провисание. Особенно важны при длине батареи более 1,2 метра.
• Комбинированные (универсальные) кронштейны — могут использоваться как сверху, так и снизу. Удобны при ограниченном пространстве или сложной конфигурации установки.
• Регулируемые кронштейны — позволяют корректировать положение радиатора по высоте и углу наклона. Полезны при неровных стенах или необходимости точной горизонтальной установки.

Из чего изготавливают кронштейны?

Качественные кронштейны производятся из прочной стали с антикоррозийным покрытием — чаще всего методом оцинковки или порошкового напыления. Дешёвые аналоги могут быть изготовлены из мягкого металла или пластика, что недопустимо при нагрузке более 15–20 кг на единицу.

Как выбрать правильный кронштейн: критерии подбора

Выбор кронштейнов — не просто вопрос цены или доступности. От этого зависит безопасность и срок службы всей системы отопления. Вот ключевые параметры, на которые стоит обратить внимание.

Нагрузочная способность. Биметаллический радиатор весит значительно больше алюминиевого. Средний вес одной секции — около 1,8–2,2 кг. Радиатор на 10 секций будет весить уже 20–25 кг, а при заполнении водой — до 30 кг. Кронштейн должен выдерживать не менее 30–40 кг статической нагрузки.

Совместимость с монтажными ушками радиатора. Все биметаллические радиаторы имеют стандартные монтажные отверстия с шагом 50 мм (для моделей с межосевым расстоянием 500 мм). Кронштейны должны точно соответствовать этому параметру.

Тип крепления. Заводские кронштейны часто идут в комплекте с радиатором. Однако они могут быть недостаточно прочными для тяжёлых стеновых конструкций или длинных батарей. В таких случаях лучше приобрести усиленные модели от проверенных производителей — например, Danfoss, Herz или Rifeng.

Как рассчитать количество кронштейнов?

Правило простое: на каждые 10–12 секций — не менее трёх кронштейнов (два верхних и один нижний). Для радиатора из 14 секций потребуется 4 точки крепления: три сверху и одна снизу по центру.

1. Определите общее количество секций.
2. Разделите на 10 — получите минимальное число опор.
3. Добавьте одну нижнюю опору при длине более 1,2 м.
4. Убедитесь, что крайние кронштейны находятся не далее 20 см от торцов.

Монтаж кронштейнов по шагам: инструкция от профессионалов

Правильная установка начинается с подготовки. Вам понадобятся: уровень, рулетка, перфоратор, анкерные болты (для бетона) или дюбели (для кирпича), карандаш и, желательно, лазерный уровень.

Шаг 1: Определите место установки

Радиатор должен находиться под окном, на расстоянии:

• 5–10 см от пола;
• 10–15 см от подоконника;
• 2–5 см от стены.

Это обеспечивает свободную циркуляцию воздуха и максимальную теплоотдачу.

Шаг 2: Разметка точек крепления

Используйте шаблон или сам радиатор для точной разметки. Приложите верхний кронштейн к стене и отметьте места сверления. Шаг между кронштейнами — 500 мм по вертикали (для стандартных радиаторов). По горизонтали — через каждые 50 см, но не менее двух точек для радиатора до 1,2 м.

Шаг 3: Сверление и установка анкеров

Для бетонных и кирпичных стен используйте анкерные болты диаметром 6–8 мм. Глубина сверления — не менее 50 мм. Вставьте дюбель, закрутите болт, но не затягивайте полностью — нужно оставить возможность регулировки.

Шаг 4: Установка и выравнивание

Наденьте радиатор на верхние кронштейны. Проверьте уровень по горизонтали. Если есть перекос, подтяните или ослабьте анкеры. Затем установите нижний кронштейн и зафиксируйте.

Шаг 5: Финальная фиксация

После выравнивания окончательно затяните все болты. Убедитесь, что радиатор не晃ается и не провисает. Подключите к системе и проверьте на утечки после запуска.

Частые ошибки и как их избежать

Даже опытные мастера допускают просчёты при монтаже. Вот наиболее распространённые проблемы и пути их решения.

• Недостаточное количество кронштейнов. Экономия на опорах — главная причина провисания и разгерметизации. Всегда следуйте рекомендациям производителя.
• Установка на гипсокартон без усиления. Гипсокартон не держит вес. Без закладных элементов или металлического каркаса крепление невозможно.
• Использование деревянных дюбелей. Со временем древесина рассыхается, крепление ослабевает. Только металлические анкеры.
• Отсутствие горизонтали. Перекос более 1 мм на метр приводит к завоздушиванию и снижению теплоотдачи.
• Затяжка кронштейнов «до упора». Чрезмерное усилие может повредить резьбу или деформировать кронштейн.

Проверочный чек-лист перед запуском

1. Радиатор ровно расположен по уровню?
2. Все кронштейны установлены и затянуты?
3. Есть ли зазоры между стеной и батареей?
4. Нижняя опора установлена при длине > 1,2 м?
5. Крепления соответствуют типу стены?

Совместимость с разными типами стен: от бетона до гипсокартона

Тип стены определяет выбор крепежа и метод монтажа. Ниже — подробное руководство по каждому материалу.

• Бетонные стены — идеальный вариант. Используйте анкерные болты с распорным механизмом. Диаметр сверла — 8 мм, глубина — 50–60 мм.
• Кирпичные стены — подходят дюбели с пластиковым сердечником (например, «бабочка» или «грибок»). Избегайте пустотелого кирпича без дополнительной фиксации.
• Гипсокартон — требует закладных. В каркас монтируются металлические пластины или профили, к которым затем крепятся кронштейны. Сам по себе гипсокартон не выдерживает нагрузку.
• Пеноблоки и газобетон — проблемные материалы. Используйте специальные химические анкеры или рамные дюбели, которые распределяют нагрузку.

Экспертное мнение

Мы поговорили с Анной Петровой, инженером-проектировщиком систем отопления, с опытом работы более 12 лет, чтобы получить практические рекомендации.

«За годы практики я видела десятки случаев, когда течь в системе начиналась не из-за радиатора, а из-за плохого крепления. Люди покупают дорогие биметаллические батареи, но ставят их на дешёвые кронштейны, не проверяя несущую способность стены. Особенно актуально в панельных домах, где стены — пустотелые блоки.»

Анна советует:

• Всегда запрашивать паспорт на кронштейны с указанием допустимой нагрузки.
• При сомнениях — делать расчёт по формуле: вес радиатора + вес воды × 1,5 (коэффициент запаса).
• Для радиаторов длиннее 1,5 м использовать три нижних опоры.

Она также отметила рост популярности скрытых систем — с нишами в стене и декоративными экранами. В таких случаях кронштейны должны быть ещё прочнее, так как доступ для ремонта ограничен.

Вопросы и ответы

Заключение

Кронштейн для биметаллического радиатора — это не просто кусок металла, а важнейший элемент безопасности и эффективности отопительной системы. Его правильный выбор и монтаж напрямую влияют на срок службы батареи, комфорт в помещении и предотвращение аварий.

• Используйте только стальные кронштейны с нагрузочной способностью от 30 кг.
• Количество опор зависит от числа секций и длины радиатора.
• Тип стены определяет выбор крепежа: анкеры для бетона, химические дюбели для газобетона.
• Всегда проверяйте горизонталь и делайте контрольную затяжку после первого запуска.
• При сомнениях — проконсультируйтесь с профессионалом или выберите усиленные кронштейны.
