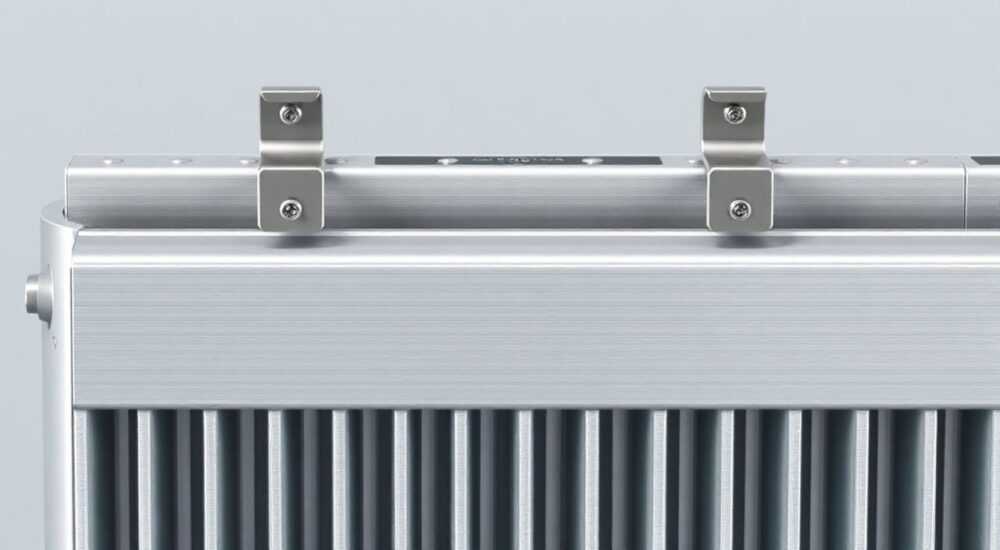

Кронштейны для крепления алюминиевых радиаторов

Кронштейны для крепления алюминиевых радиаторов — это важнейший элемент монтажной системы, обеспечивающий надежную фиксацию отопительного прибора к стене и правильное функционирование всей системы обогрева. От их выбора и установки напрямую зависит безопасность, эффективность теплоотдачи и долговечность радиатора. Несмотря на кажущуюся простоту, неправильный подбор или монтаж кронштейнов может привести к провисанию, перекосу, утечке теплоносителя и даже обрушению оборудования.

Виды кронштейнов для алюминиевых радиаторов

Кронштейны для алюминиевых радиаторов делятся на несколько типов в зависимости от конструкции, способа крепления и функционального назначения. Наиболее распространены два основных вида: верхние (несущие) и нижние (фиксирующие). Верхние кронштейны воспринимают основную нагрузку от веса радиатора, особенно при заполнении его теплоносителем. Они крепятся к стене и принимают на себя до 70–80% общей массы.

Нижние кронштейны, в свою очередь, не предназначены для полной опоры, но обеспечивают жесткость конструкции, предотвращают раскачивание и компенсируют температурные деформации. Их установка обязательна — без них радиатор будет висеть на верхнем креплении, что со временем вызывает просадку и повреждение резьбы или стен.

• Пластинчатые кронштейны — универсальные, подходят для большинства моделей. Изготавливаются из оцинкованной стали или нержавеющего металла.
• Регулируемые кронштейны — позволяют корректировать положение радиатора по высоте и горизонтали, что особенно важно при неровных стенах.
• Угловые кронштейны — применяются при монтаже в углах помещения, где стандартная установка невозможна.
• Напольные опоры — используются как дополнительная опора при очень длинных радиаторах или слабых стенах.

Материалы и прочность

Качественные кронштейны изготавливаются из стали марок Ст3 или 09Г2С с антикоррозийным покрытием. Толщина металла — не менее 1,5 мм. Нержавеющая сталь используется в помещениях с повышенной влажностью, например, в бассейнах или банях.

Особое внимание следует уделять анкерам и дюбелям, которые входят в комплект. Для бетонных и кирпичных стен применяются распорные анкеры, для пенобетона и газосиликата — специальные дюбели с увеличенной площадью опоры.

Как рассчитать нагрузку и выбрать количество кронштейнов

Основной параметр при выборе кронштейнов — общая масса радиатора в рабочем состоянии. Вес одной секции алюминиевого радиатора составляет в среднем от 1,2 до 1,5 кг, а объем теплоносителя — около 0,4 литра на секцию. Учитывая плотность воды (1 кг/л), каждая секция добавляет ещё 0,4 кг нагрузки.

Формула расчета:

1. Определите количество секций.
2. Умножьте на вес одной секции (например, 1,3 кг).
3. Добавьте вес воды (число секций × 0,4 кг).
4. Прибавьте 10–15% на запас прочности.

Пример: радиатор на 10 секций весит 13 кг + 4 кг воды = 17 кг. С запасом — около 20 кг. При такой нагрузке достаточно двух верхних и одного нижнего кронштейна, если стена прочная.

Нормы размещения кронштейнов

По строительным нормам (СП 41-102-98) количество креплений зависит от длины радиатора:

• До 1,2 м — 2 верхних и 1 нижний кронштейн.
• От 1,2 до 1,8 м — 3 верхних и 2 нижних.
• Более 1,8 м — 4 и более точек крепления.

Центральный кронштейн должен располагаться под серединой радиатора — это предотвращает прогиб и вибрации. Особенно важно это при использовании длинных панельных или секционных моделей.

Правильный монтаж: пошаговая инструкция

Монтаж кронштейнов требует точности и соблюдения технологии. Отклонение от вертикали или горизонтали более чем на 2 мм на метр длины может привести к завоздушиванию радиатора и снижению КПД.

1. Подготовка стены. Очистите поверхность от пыли, штукатурки, обоев. Убедитесь, что стена сухая и прочная. При наличии трещин — заделайте их.
2. Разметка. Используйте лазерный уровень или строительный уровень. Отметьте точки крепления согласно инструкции производителя. Высота от пола — минимум 10 см, от подоконника — минимум 5 см.
3. Сверление отверстий. Диаметр сверла должен соответствовать диаметру дюбеля. Глубина — на 5–10 мм больше длины дюбеля. Не допускайте перекоса сверла.
4. Установка дюбелей. Вбейте дюбели молотком до упора. Для пористых материалов используйте клей-пену или химические анкеры.
5. Монтаж кронштейнов. Закрутите кронштейны до полного прилегания к стене. Не перетягивайте — можно повредить резьбу.
6. Установка радиатора. Наденьте радиатор на верхние кронштейны, затем зафиксируйте нижние. Проверьте горизонталь уровнем.
7. Подключение. Подключите трубы, проверьте герметичность, удалите воздух через кран Маевского.

Инструменты, необходимые для монтажа

• Перфоратор или ударная дрель с победитовым сверлом;
• Лазерный уровень или пузырьковый уровень (минимум 60 см);
• Отвертка или ключ для затяжки;
• Рулетка и карандаш для разметки;
• Пылесос или щетка для очистки отверстий.

Распространённые ошибки и их последствия

Несмотря на простоту процесса, ошибки при монтаже кронштейнов — частое явление, особенно при самостоятельной установке. Последствия могут быть серьезными: от протечек до аварийного сброса теплоносителя.

Типичные ошибки

• Недостаточное количество кронштейнов. Особенно опасно при длинных радиаторах. Приводит к прогибу, нагрузке на резьбу и возможному обрыву.
• Установка в пустотелые блоки или гипсокартон без усиления. Даже качественные дюбели не выдержат нагрузки, если нет опоры.
• Перекос при монтаже. Нарушает циркуляцию, создает воздушные пробки, снижает теплоотдачу на 15–20%.
• Использование несоответствующих дюбелей. Например, пластиковый дюбель в пенобетоне — гарантия выпадения через 1–2 сезона.
• Отсутствие нижних кронштейнов. Радиатор висит только на верхних точках — со временем возникает люфт, который разрушает резьбовые соединения.

Дополнительные элементы крепления: когда нужны

В некоторых случаях стандартных кронштейнов недостаточно. Тогда применяются дополнительные решения, повышающие надежность и долговечность монтажа.

• Напольные опоры — используются при длине радиатора более 2 метров или при слабых стенах. Они не несут основную нагрузку, но предотвращают провисание в центре.
• Усиленные угловые кронштейны — для установки в углах, где невозможно использовать стандартные точки крепления.
• Комплекты с термоизоляционными прокладками — предотвращают теплопотери через стену и конденсат на обратной стороне радиатора.
• Антивибрационные подкладки — снижают шум от циркуляции теплоносителя, особенно в насосных системах.

Когда требуется усиленный монтаж?

• Стена из пеноблока, газосиликата или пустотелого кирпича.
• Радиатор более 1,8 м в длину.
• Высокое давление в системе (выше 10 атм).
• Частые гидроудары (характерно для старых домов).

Выбор кронштейнов в зависимости от типа стены

Тип стены — ключевой фактор при выборе крепежа. Одни и те же кронштейны могут надежно держаться на бетоне и выпасть из гипсокартона.

• Железобетонные стены. Самый надежный вариант. Подходят любые распорные анкеры. Минимальная глубина залегания — 50 мм.
• Кирпичные стены (полнотелый кирпич). Хорошая несущая способность. Допускается использование дюбелей-гвоздей или клиновых анкеров.
• Пенобетон, газосиликат. Требуют особого подхода. Обязательно использовать химические анкеры или рамные дюбели с распорной втулкой.
• Гипсокартон. Без усиления крепление радиатора запрещено. Только при условии, что за гипсокартоном установлен металлический профиль или закладная деревянная балка.
• Деревянные стены. Редкость в современных домах, но возможна. Требуется закладная балка или усиленный кронштейн с длинными саморезами.

Экспертное мнение

Интервью с Сергеем Волковым, главным инженером монтажной компании «ТеплоДом», стаж — 18 лет

• — Сергей, какие самые частые ошибки вы видите при монтаже алюминиевых радиаторов?
  — Главная ошибка — игнорирование рекомендаций производителя. Люди берут «похожие» кронштейны, не считают нагрузку, не проверяют стену. А потом удивляются, почему потекло.
• — Какой крепеж вы считаете самым надежным?
  — Химический анкер. Он работает на растяжение и сжатие, не боится вибраций и перепадов температур. Да, он дороже, но стоит того.
• — Что посоветуете владельцам домов с пеноблоком?
  — Обязательно делайте разметку с учетом расположения блоков. Сверлите только в тело блока, не в шов. Используйте рамные дюбели или химию. И не забывайте про нижние кронштейны — они там критически важны.

Вопросы и ответы

Заключение

Правильный выбор и монтаж кронштейнов для алюминиевых радиаторов — это не просто формальность, а залог безопасности, эффективности и долговечности системы отопления. Даже самый качественный радиатор не сможет работать на полную мощность, если он установлен с перекосом или на недостаточное количество креплений.

• Используйте комбинацию верхних и нижних кронштейнов в соответствии с длиной радиатора.
• Рассчитывайте нагрузку с запасом 15–20%.
• Выбирайте крепеж в зависимости от типа стены — особенно важно для пеноблоков и гипсокартона.
• Применяйте химические анкеры при работе с пористыми материалами.
• Проверяйте горизонталь и вертикаль уровнями перед финальной фиксацией.
