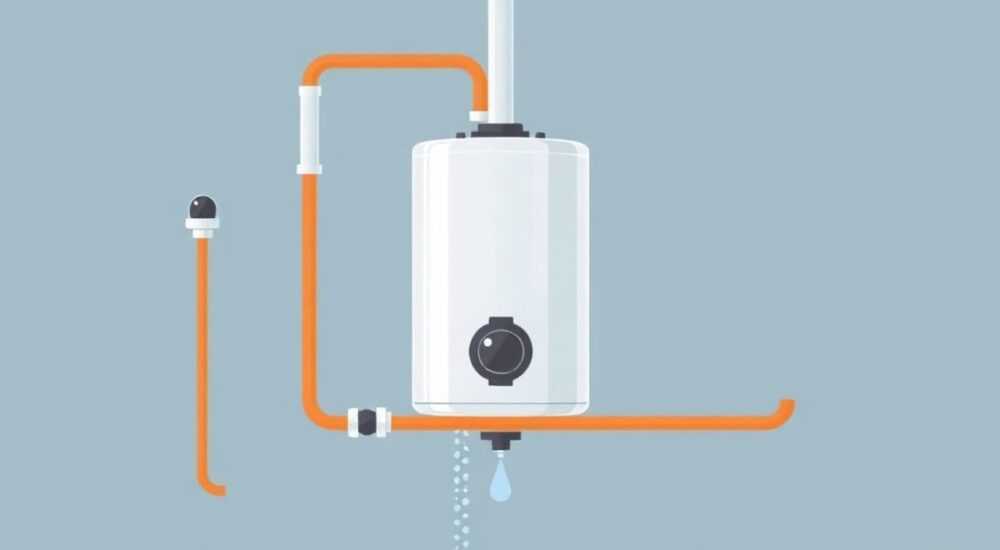

Куда ставить клапан на бойлер на горячую или холодную

Когда речь заходит о монтаже водонагревателя, многие домовладельцы и даже мастера сталкиваются с вопросом: куда правильно устанавливать предохранительный клапан — на подвод холодной воды к бойлеру или на выход горячей? Этот элемент безопасности играет ключевую роль в предотвращении аварийных ситуаций, связанных с избыточным давлением в системе. Неправильная установка может привести к разрыву бака, затоплению помещения или поломке оборудования.

Зачем нужен предохранительный клапан на бойлере

Накопительный водонагреватель — это герметичная ёмкость, в которой вода нагревается до температур 60–75 °C. При нагревании жидкость расширяется, и её объём увеличивается примерно на 3–4 % при переходе от 10 °C до 70 °C. В замкнутой системе это приводит к росту давления. Если система не оборудована механизмом сброса избыточного давления, бак может деформироваться или даже лопнуть.

Предохранительный клапан — это устройство, которое автоматически открывается при достижении критического давления (обычно 7–8 бар) и сбрасывает часть воды, предотвращая повреждение оборудования. Он также выполняет функцию обратного клапана, не позволяя нагретой воде возвращаться в центральную сеть холодного водоснабжения.

Без этого устройства риск аварии резко возрастает, особенно если в доме установлены шаровые краны на вводе воды, которые могут быть перекрыты. В таких условиях расширившаяся вода некуда деваться, и давление растёт лавинообразно. Именно поэтому клапан — не просто дополнительная опция, а обязательный элемент системы.

Как работает предохранительный клапан

Предохранительный клапан для бойлера — это комбинированное устройство, сочетающее функции обратного и предохранительного клапанов. Он состоит из двух основных частей: пружины, регулирующей давление срабатывания, и лепестка, блокирующего обратный поток воды.

Когда бойлер заполняется холодной водой, давление в системе составляет 3–5 бар — в зависимости от напора в водопроводе. По мере нагрева вода расширяется, и давление начинает расти. Как только оно достигает порога срабатывания (например, 7 бар), пружина сжимается, и клапан открывается, выпуская избыток жидкости через дренажный патрубок.

После сброса давления пружина возвращает клапан в закрытое положение. Обратный клапан при этом не даёт воде из бойлера вернуться в трубопровод, что важно для сохранения температуры и предотвращения гидроудара.

Правила установки: куда ставить клапан — на холодную или горячую?

Однозначный ответ: предохранительный клапан устанавливается на входе холодной воды, сразу после запорного крана и перед подключением к бойлеру. Это правило закреплено в технической документации всех ведущих производителей водонагревателей, таких как Ariston, Bosch, Electrolux и Timberk.

Установка на горячую линию не имеет смысла, потому что:

• Горячая вода уже находится под контролем — она не поступает извне, а нагревается внутри бака;
• Давление в горячем контуре зависит от давления на входе, а не наоборот;
• Клапан на горячей линии не сможет предотвратить рост давления при нагреве, так как избыток воды будет уже внутри системы.

Пошаговая инструкция по монтажу клапана

Правильная установка предохранительного клапана — залог долгой и безопасной работы бойлера. Ниже приведена проверенная последовательность действий.

1. Отключите подачу воды и электричества. Перекройте вентиль на стояке холодной воды и обесточьте бойлер.
2. Слейте воду из системы. Откройте кран горячей воды в доме, чтобы снизить давление.
3. Подготовьте соединение. На входной патрубок бойлера (обозначен синим цветом или надписью «Cold») установите запорный шаровой кран с американкой.
4. Установите предохранительный клапан. Накрутите его на выход крана. Резьба должна быть загерметизирована фум-лентой или льном с уплотнителем.
5. Подключите дренажный патрубок. К выходному штуцеру клапана подсоедините гибкую трубку и направьте её в канализацию или приёмную ёмкость. Не допускается перекрывать этот патрубок!
6. Проверьте герметичность. Откройте воду, дайте системе заполниться, осмотрите соединения на предмет протечек.
7. Включите бойлер. Подайте питание и дождитесь первого срабатывания клапана при нагреве (если давление превысит норму).

Распространённые ошибки при установке и как их избежать

Даже опытные сантехники иногда допускают критические ошибки, которые сводят на нет всю пользу от установки предохранительного клапана.

Ошибка 1: Установка клапана на горячую линию

Как уже говорилось, это не решает задачу контроля давления. Избыток воды при нагреве образуется в баке, и если клапан стоит на выходе, он не сможет его сбросить до того, как давление достигнет критической отметки.

Ошибка 2: Перекрытие дренажного патрубка

Некоторые владельцы закручивают заглушку на сливной штуцер клапана, чтобы не слышать капель. Это крайне опасно: при срабатывании клапан не сможет сбросить давление, и бак может лопнуть.

Ошибка 3: Использование обычного обратного клапана вместо предохранительного

Обычный обратный клапан не имеет функции сброса давления. Он лишь блокирует обратный поток, но не спасёт от гидроудара.

Ошибка 4: Отсутствие технического обслуживания

Клапан может закоксоваться из-за жёсткой воды. Рекомендуется проверять его работоспособность раз в 6–12 месяцев, провоцируя сброс вручную.

Экспертное мнение

Иван Петров, главный инженер службы сервиса «Аква-Гарант», стаж 22 года

«За годы работы я видел десятки случаев, когда взрывались бойлеры. В 90 % из них предохранительный клапан либо отсутствовал, либо был установлен неправильно. Чаще всего — на горячую линию или с перекрытым сливом. Люди не понимают, что это не «мелочь», а жизненно важный элемент. Мы настоятельно рекомендуем устанавливать клапан строго по схеме: холодная вода → шаровой кран → предохранительный клапан → бойлер. И ни в коем случае не экономить на качестве — дешёвые китайские клапаны часто не срабатывают при нужном давлении.»

«Также хочу отметить, что современные бойлеры имеют встроенные датчики давления и температуры, но они не заменяют механический клапан. Электроника может выйти из строя, а механика — всегда работает. Двойная защита — лучшая защита.»

Вопросы и ответы

Заключение

Установка предохранительного клапана — не формальность, а необходимая мера безопасности при подключении накопительного водонагревателя. Его необходимо монтировать исключительно на подвод холодной воды, сразу после запорного крана. Это обеспечивает контроль давления на всех этапах: при заполнении, нагреве и эксплуатации.

• Клапан всегда ставится на холодную линию — это требование безопасности и условие сохранения гарантии.
• Устройство защищает от избыточного давления и обратного потока воды.
• Дренажный патрубок должен быть открыт и направлен в канализацию.
• Регулярное ТО и своевременная замена клапана — часть ответственной эксплуатации.
• Ни в коем случае нельзя перекрывать или демонтировать предохранительный клапан.
