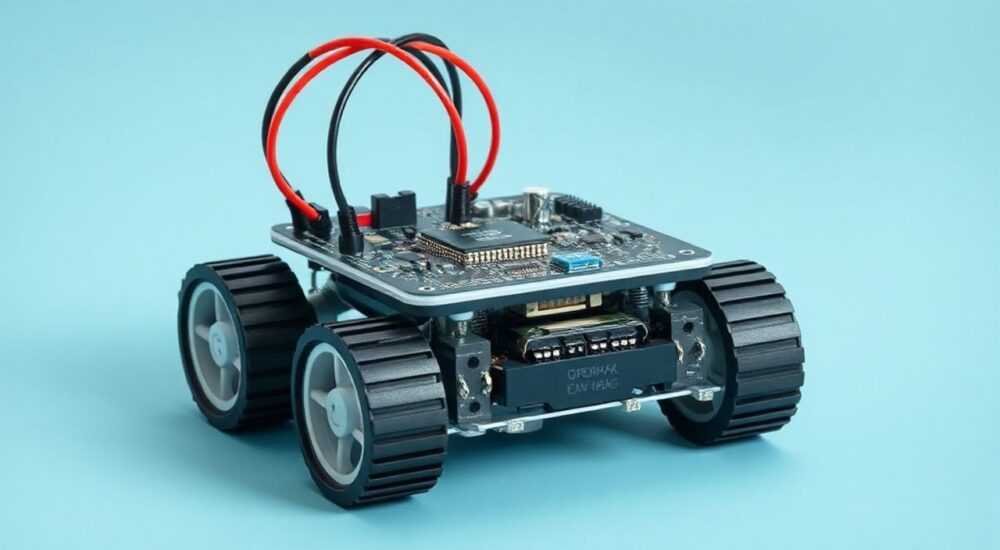

Лайфхак: BeagleBone превращаем в робот‑пылесос с OpenHAB

Когда речь заходит о создании умного дома с нуля, многие ограничиваются покупкой готовых решений — от лампочек до пылесосов. Но настоящие энтузиасты знают: настоящая свобода начинается там, где вы берёте контроль в свои руки. Одной из таких возможностей является превращение одноплатного компьютера BeagleBone Black в полноценный робот-пылесос на базе OpenHAB. Это не просто автоматизация — это интеграция аппаратной и программной платформы под единое управление, позволяющее не только убирать пол, но и масштабировать систему под любые задачи.

Зачем использовать BeagleBone вместо Raspberry Pi?

BeagleBone Black — это одноплатный компьютер, разработанный командой BeagleBoard.org. Он основан на процессоре Texas Instruments AM335x с архитектурой ARM Cortex-A8 и отличается высокой производительностью при работе с GPIO (выводами общего назначения). В отличие от Raspberry Pi, BeagleBone предлагает более гибкие возможности для низкоуровневого доступа к периферии благодаря встроенным контроллерам PRU (Programmable Real-Time Units).

Эти микроконтроллеры позволяют обрабатывать сигналы в реальном времени без задержек ядра Linux. Для робота-пылесоса это критически важно: мгновенная реакция на препятствия, точное управление моторами и стабильная работа датчиков зависят от скорости и предсказуемости системы.

Raspberry Pi, несмотря на свою популярность, работает преимущественно через эмуляцию GPIO через софтварные таймеры. Это может вызывать «дрожание» сигнала при высокой нагрузке на ОС. В то время как BeagleBone способен управлять ШИМ-сигналами напрямую, что делает его идеальным выбором для робототехнических проектов.

Подготовка оборудования: комплектующие для робота

Чтобы собрать функционального робота-пылесоса, потребуется несколько ключевых компонентов. Ниже представлен список необходимого железа:

• BeagleBone Black или BeagleBone Black Wireless — основной контроллер;
• Двухканальный драйвер моторов (например, L298N или TB6612FNG);
• Два редукторных двигателя постоянного тока с энкодерами;
• Ультразвуковые датчики HC-SR04 (минимум 2–3 штуки);
• Колеса: два ведущих и одно опорное (например, шариковая катушка);
• Пылесосный модуль: малогабаритный вентилятор с фильтром (можно взять от старого портативного пылесоса);
• Литий-ионный аккумулятор 7.4 В или Power Bank с выходом 5 В/2 А;
• Различные перемычки, печатная плата или макетная плата для сборки.

Особое внимание стоит уделить питанию. BeagleBone требует стабильных 5 В, в то время как двигатели могут работать от 6–12 В. Используйте DC-DC преобразователь или отдельную батарею для двигателей, чтобы избежать просадок напряжения и перезагрузок контроллера.

Установка и настройка OpenHAB на BeagleBone

OpenHAB — это открытая платформа для домашней автоматизации, поддерживающая сотни устройств и протоколов. Она идеально подходит для интеграции BeagleBone в экосистему умного дома.

Первым шагом установите операционную систему Debian для BeagleBone. Рекомендуется использовать образ с предустановленным OpenHAB, например, официальный образ от сообщества openHABian. Его можно скачать с сайта openhab.org и записать на microSD-карту с помощью BalenaEtcher.

После загрузки системы подключитесь по SSH к BeagleBone. По умолчанию IP-адрес можно найти через сканер сети (например, Angry IP Scanner) или по имени хоста `openhabian.local`.

Выполните базовую настройку:

1. Обновите систему: sudo apt update && sudo apt upgrade -y;
2. Запустите мастер настройки: sudo openhabian-config;
3. Выберите пункт «Install openHAB» (если ещё не установлен);
4. Настройте часовой пояс, язык и пароль администратора.

После этого OpenHAB будет доступен через веб-интерфейс по адресу `http://[IP-адрес]:8080`. Через него вы сможете добавлять вещи, создавать интерфейсы и писать правила автоматизации.

Создание мобильной платформы робота

Физическая конструкция робота играет ключевую роль. Простейший вариант — использовать пластиковую коробку или 3D-напечатанное шасси. Закрепите на нём двигатели, колёса и BeagleBone. Убедитесь, что центр тяжести расположен ближе к середине, чтобы избежать переворачивания.

Подключение моторов осуществляется через драйвер. Например, L298N имеет входы IN1–IN4 для управления направлением и ENA/ENB для регулировки скорости через ШИМ. Подключите их к соответствующим GPIO BeagleBone.

Для управления скоростью используйте PRU-скрипты или библиотеку Adafruit_BBIO. Пример Python-кода:

import Adafruit_BBIO.PWM as PWM
import Adafruit_BBIO.GPIO as GPIO

# Настройка ШИМ на выводе P9_14
PWM.start("P9_14", 50, 1000)  # 50% duty cycle, 1 кГц

Чтобы запустить пылесосный вентилятор, подключите его к реле или MOSFET-транзистору, управляемому другим GPIO. Это позволит включать и выключать уборку по команде из OpenHAB.

Монтаж электроники

Расположите все компоненты так, чтобы провода были надёжно закреплены, а разъёмы легко доступны. Используйте термоусадку или изоленту для защиты контактов. Разделите силовые и сигнальные линии, чтобы минимизировать помехи.

Тестирование движения

Перед интеграцией с OpenHAB протестируйте базовое движение. Напишите простой скрипт, который:

• Запускает двигатели вперёд на 3 секунды;
• Останавливается;
• Поворачивает направо;
• Повторяет цикл.

Если робот двигается стабильно, переходите к следующему этапу.

Интеграция сенсорных данных и навигации

Без датчиков робот не сможет избегать столкновений. Подключите ультразвуковые датчики HC-SR04 к BeagleBone. Они используют два контакта: Trig (выход) и Echo (вход).

Принцип работы: подаётся импульс на Trig, затем измеряется длительность сигнала на Echo. Расстояние рассчитывается по формуле:
расстояние = (время × скорость звука) / 2.

Пример кода на Python:

import Adafruit_BBIO.GPIO as GPIO
import time

TRIG = "P9_12"
ECHO = "P9_15"

GPIO.setup(TRIG, GPIO.OUT)
GPIO.setup(ECHO, GPIO.IN)

def get_distance():
    GPIO.output(TRIG, True)
    time.sleep(0.00001)
    GPIO.output(TRIG, False)

    while GPIO.input(ECHO) == 0:
        pulse_start = time.time()
    while GPIO.input(ECHO) == 1:
        pulse_end = time.time()

    duration = pulse_end - pulse_start
    distance = (duration * 34300) / 2
    return round(distance, 2)

Данные с датчиков можно отправлять в OpenHAB через MQTT. Установите брокер Mosquitto на BeagleBone:

sudo apt install mosquitto mosquitto-clients

Затем настройте вещь в OpenHAB через файл конфигурации или графический интерфейс. Создайте канал для расстояния и привяжите его к топику MQTT.

Навигация методом «случайного блуждания»

Полноценная SLAM-навигация требует лидаров и мощных процессоров. Однако для начального уровня достаточно алгоритма случайного блуждания с обходом препятствий:

1. Движение вперёд;
2. Если расстояние < 20 см — остановка;
3. Поворот направо или налево на случайный угол;
4. Продолжение движения.

Такой подход обеспечивает равномерное покрытие площади при минимальных вычислительных затратах.

Автономное управление через правила OpenHAB

Теперь, когда все компоненты подключены, наступает момент автоматизации. OpenHAB позволяет создавать сложные правила на основе событий.

Создайте следующие элементы:

• Switch: Robot_Enable — включение робота;
• Number: Distance_Left, Distance_Right — данные с датчиков;
• Switch: Vacuum_Power — управление вентилятором.

Затем напишите правило на языке DSL (Domain Specific Language):

rule "Start Robot Cleaning"
when
    Item Robot_Enable changed to ON
then
    Vacuum_Power.sendCommand(ON)
    // Запуск движения через внешний скрипт
    executeCommandLine("python3 /home/debian/robot_move.py &")
end

Для остановки при препятствии:

rule "Obstacle Detected"
when
    Item Distance_Front changed
then
    if (Distance_Front.state < 20) {
        Robot_Enable.sendCommand(OFF)
        Vacuum_Power.sendCommand(OFF)
    }
end

Правила можно дополнять расписанием: запуск уборки каждый день в 14:00, если никто не дома (по данным с датчиков присутствия).

Экспертное мнение

По её словам, ключевое преимущество такого подхода — полный контроль. Если заводской пылесос отказывается убирать под диван, вы ничего не можете сделать. А в своём роботе можно изменить логику, добавить камеру или даже голосовое управление через Яндекс.Алису.

Вопросы и ответы

Заключение

Превращение BeagleBone в робота-пылесоса — это не просто технический эксперимент, а шаг к настоящей автономии в мире умного дома. Такой проект объединяет знания в области электроники, программирования и автоматизации, предлагая гибкость, которой лишены коммерческие аналоги.

• BeagleBone Black превосходит Raspberry Pi в реальном времени благодаря PRU.
• OpenHAB обеспечивает централизованное управление и интеграцию с умным домом.
• Простые алгоритмы обхода препятствий позволяют эффективно убирать помещение.
• MQTT и GPIO — ключевые технологии для связи между железом и софтом.
• Такой проект — идеальная основа для обучения и масштабирования.
