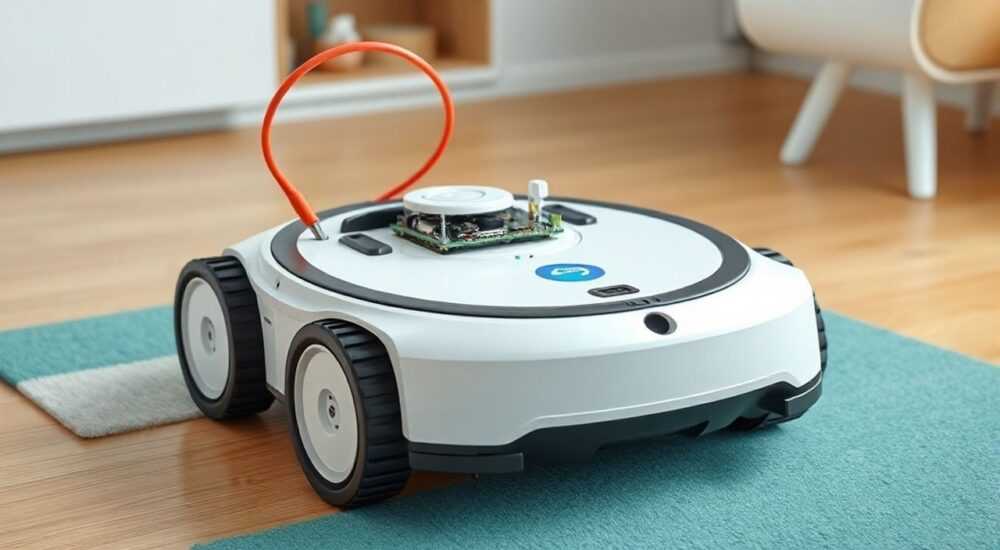

Лайфхак: BeagleBone превращаем в робот‑пылесос с Yandex Smart Home

Современные умные дома требуют гибкости и кастомизации, которых зачастую не хватает в штатных решениях. BeagleBone — одноплатный компьютер с открытым ПО и широкими возможностями для создания автономных систем — может стать ядром самодельного робота-пылесоса, интегрированного в экосистему Yandex Smart Home. Это позволяет не только сэкономить, но и получить полный контроль над функционалом устройства.

Почему именно BeagleBone? Сравнение с Raspberry Pi и Arduino

BeagleBone Black — это одноплатный компьютер на базе процессора AM335x от Texas Instruments с архитектурой ARM Cortex-A8. Он оснащён 512 МБ оперативной памяти, портами USB, Ethernet, HDMI и, что особенно важно, 64 выводами GPIO (General Purpose Input/Output). Эти выводы поддерживают PWM, I²C, SPI и UART — ключевые интерфейсы для управления двигателями и подключения датчиков.

Для проектов, связанных с робототехникой, выбор между BeagleBone, Raspberry Pi и Arduino часто становится дилеммой. Arduino отлично подходит для простых задач в реальном времени, но ограничен в вычислительной мощности и не поддерживает полноценную ОС. Raspberry Pi популярен благодаря большому сообществу и поддержке Linux, но его система прерываний менее предсказуема, что критично при управлении моторами.

BeagleBone предлагает компромисс: полноценная Debian-система + возможность работы с «железом» на низком уровне через встроенные микроконтроллеры PRU (Programmable Real-Time Unit). Именно это делает его идеальным для роботов, где требуется точное управление движением и одновременная работа сетевых сервисов.

Архитектура системы: как работает самодельный робот-пылесос

Система строится по модульному принципу. BeagleBone выступает центральным контроллером, получающим команды извне и управляющим исполнительными механизмами. В основе лежит следующая структура:

• Команды поступают из Yandex Smart Home через облако;
• Yandex взаимодействует с локальным MQTT-брокером (например, Mosquitto);
• BeagleBone подписан на топик MQTT, например, robot/vacuum/command;
• По получению команды «start_cleaning» запускается скрипт на Python;
• Скрипт активирует моторы всасывания и движения через драйвер L298N или аналогичный;
• Датчики препятствий (ультразвуковые HC-SR04) и ИК-датчики края передают данные на BeagleBone;
• Алгоритм обработки данных определяет траекторию движения;
• Статус (работает, завершено, ошибка) отправляется обратно в MQTT и отображается в Яндекс.Диспетчере.

Такая архитектура обеспечивает отказоустойчивость и возможность масштабирования. Например, можно добавить камеру для SLAM-навигации или датчик пыли для адаптивной уборки.

Шаг 1: Подбор и сборка аппаратной части

Необходимые компоненты

1. BeagleBone Black — основной контроллер. Рекомендуется версия с pre-installed Debian.
2. Шасси робота — двухколёсная платформа с поворотным роликом. Можно взять готовое шасси Tamiya или собрать из акрила.
3. Двигатели — два DC-мотора 6–12 В с редуктором (например, 200 RPM).
4. Драйвер моторов — L298N или более современный TB6612FNG (меньше потерь, поддержка I²C).
5. Вентилятор всасывания — малогабаритный 12 В, можно от старого компьютера.
6. Датчики:
   • HC-SR04 (2–3 шт.) — для обнаружения препятствий;
   • ИК-датчики (например, TCRT5000) — 4 шт. для обнаружения краёв лестницы;
   • Датчик пыли GP2Y1010AU0F — опционально, для оценки загрязнённости.
7. Источник питания — Li-Ion аккумулятор 11.1 В 2200 мА·ч с понижающими преобразователями до 5 В (для BeagleBone) и 12 В (для моторов).
8. Wi-Fi адаптер — USB-ключ с поддержкой режима точки доступа (например, на чипе RTL8188EU).

Сборка корпуса

Корпус можно изготовить из акрилового листа толщиной 3 мм с помощью лазерной резки. Важно обеспечить доступ к разъёмам BeagleBone и вентиляцию для моторов. Пылесборник делается из пластиковой бутылки или 3D-печатной коробки.

Шаг 2: Настройка ОС и программного обеспечения на BeagleBone

Установка и обновление системы

Подключите BeagleBone через microUSB к ПК. Он появится как сетевое устройство. Войдите по SSH (логин: debian, пароль: temppwd). Обновите систему:

sudo apt update && sudo apt upgrade -y
sudo apt install python3-pip mosquitto-clients git

Установите библиотеку для работы с GPIO:

pip3 install Adafruit-BBIO

Настройка MQTT-клиента

Установите локальный брокер Mosquitto:

sudo apt install mosquitto mosquitto-clients
sudo systemctl enable mosquitto

Создайте Python-скрипт vacuum_control.py, который будет слушать топик home/robot/vacuum/set и реагировать на команды:

import paho.mqtt.client as mqtt
from Adafruit_BBIO import PWM, GPIO

# Инициализация
PWM.start("P9_14", 0)  # Левый мотор
PWM.start("P9_16", 0)  # Правый мотор

def on_message(client, userdata, msg):
    command = msg.payload.decode()
    if command == "start":
        move_forward(70)  # 70% мощности
    elif command == "stop":
        stop_motors()

client = mqtt.Client()
client.connect("localhost", 1883)
client.subscribe("home/robot/vacuum/set")
client.on_message = on_message
client.loop_forever()

Запустите скрипт как службу:

sudo cp vacuum.service /etc/systemd/system/
sudo systemctl enable vacuum.service
sudo systemctl start vacuum.service

Шаг 3: Интеграция с Yandex Smart Home через MQTT

Подготовка шлюза

Используйте Node-RED или готовый шлюз, например, mqtt-to-yandex от сообщества. Установите на сервер или тот же BeagleBone:

git clone https://github.com/AlexxIT/mqtt-to-yandex.git
cd mqtt-to-yandex
npm install

Настройте файл config.json:

{
  "mqtt": {
    "host": "localhost"
  },
  "yandex": {
    "login": "your_yandex_login",
    "password": "your_app_password"
  },
  "devices": [
    {
      "id": "vacuum_robot",
      "name": "Робот-пылесос",
      "type": "devices.types.vacuum_cleaner",
      "properties": [],
      "capabilities": [
        {
          "type": "devices.capabilities.on_off",
          "retrievable": true,
          "reportable": true
        }
      ]
    }
  ]
}

Запустите шлюз. Устройство появится в приложении «Яндекс», и вы сможете сказать: «Алиса, включи робота-пылесос».

Автоматизация: сценарии использования и расписания

В Яндекс.Диспетчере можно создавать сценарии:

• «Уборка после прогулки»: когда все выходят из дома — запустить уборку.
• «Утренняя уборка»: ежедневно в 9:00, если никто не спит.
• «Экстренная уборка»: по команде голосом или кнопке в приложении.

Также можно интегрировать с датчиком открытия двери: если входная дверь открыта, робот возвращается на базу (условно — в угол комнаты).

Распространённые ошибки и как их избежать

1. Перегрев BeagleBone при длительной работе

BeagleBone не имеет радиатора по умолчанию. При нагрузке процессор может нагреваться до 80 °C.

Решение: установите алюминиевый радиатор и обеспечьте вентиляцию корпуса.

2. Падение напряжения при запуске моторов

Двигатели потребляют пиковый ток до 2 А. Это вызывает просадку напряжения и перезагрузку BeagleBone.

Решение: используйте отдельные цепи питания: аккумулятор → драйвер моторов и аккумулятор → импульсный преобразователь 5 В для BeagleBone.

3. Залипание в углах

Простые алгоритмы («ударился — поверни») неэффективны в сложной обстановке.

Решение: реализуйте случайное блуждание (random walk) или змейку. Добавьте таймер: если 30 секунд нет движения — изменить направление.

Экспертное мнение

Вопросы и ответы

Заключение

Превращение BeagleBone в робота-пылесос с интеграцией в Yandex Smart Home — это реальный и экономически выгодный проект для тех, кто хочет больше, чем «умная» розетка. Такое устройство не только убирает пол, но и становится частью экосистемы умного дома, реагируя на события, голосовые команды и расписание.

• BeagleBone обеспечивает баланс между производительностью и контролем над «железом».
• Интеграция с Yandex Smart Home через MQTT открывает возможности для голосового управления.
• Самодельное решение дешевле флагманских пылесосов и полностью кастомизируемо.
• Ключ к успеху — правильное питание, стабильная прошивка и продуманная логика движения.
• Проект можно масштабировать: от простого «случайного блуждания» до SLAM-навигации.
