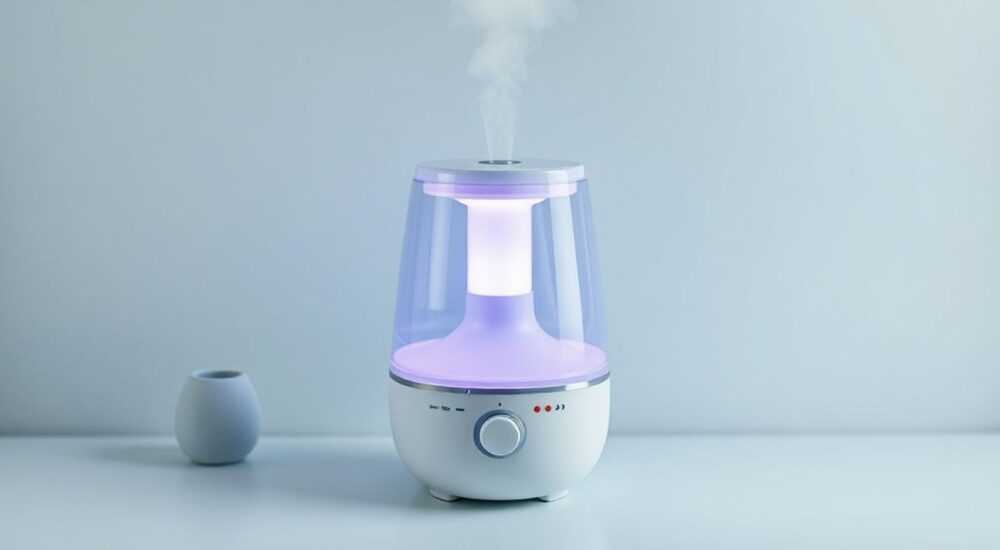

Лайфхак: ESP32 превращаем в умный увлажнитель с Samsung SmartThings

Умный увлажнитель воздуха — это не роскошь, а необходимость для комфорта и здоровья, особенно в отопительный сезон. Современные экосистемы, такие как Samsung SmartThings, позволяют интегрировать бытовые устройства в единую систему управления. Однако покупка готового «умного» увлажнителя может стоить дорого. Решение — создать его самостоятельно на базе недорогой платформы ESP32.

Зачем делать умный увлажнитель самому?

Рынок «умных» устройств растёт, но цены остаются высокими. Увлажнители с поддержкой Wi-Fi и интеграцией в SmartThings стоят от 10 000 рублей и выше. При этом функционал часто ограничен: нельзя точно настроить гистерезис, нет поддержки внешних датчиков или сложных сценариев. Самодельное решение на базе ESP32 решает эти проблемы.
ESP32 — это микроконтроллер с Wi-Fi и Bluetooth, мощным процессором и низким энергопотреблением. Он идеально подходит для IoT-проектов. Стоимость платы — от 400 рублей. В сочетании с датчиком DHT22 или SHT30 и реле на 5 В, общая цена проекта не превышает 1 500 рублей. Это в 5–7 раз дешевле готовых аналогов.
Кроме экономии, вы получаете полный контроль. Можно программировать логику работы, добавлять уведомления, интегрировать с другими системами (например, Home Assistant), использовать внешние API. Такое устройство легко модернизировать: например, добавить OLED-дисплей или подсветку.

Необходимые компоненты и их выбор

Для сборки умного увлажнителя понадобится несколько ключевых элементов. Каждый из них должен быть совместим по напряжению, току и протоколам связи.

• Микроконтроллер: ESP32 DevKit V1 или любая другая плата с Wi-Fi и достаточным количеством GPIO-пинов.
• Датчик влажности и температуры: DHT22 (AM2302) — бюджетный вариант, или SHT30/31 — более точный и стабильный.
• Реле: одноканальное реле на 5 В, способное коммутировать нагрузку до 10 А (для большинства увлажнителей достаточно).
• Блок питания: 5 В / 2–3 А для питания ESP32 и реле. Лучше использовать отдельный блок, не перегружая USB-порт.
• Печатная плата или макетная плата: для надёжного соединения компонентов.
• Корпус: можно взять от старого устройства или распечатать на 3D-принтере.

Сборка и подключение: пошаговая инструкция

Шаг 1: Подготовка компонентов

Подключите ESP32 к компьютеру через USB. Убедитесь, что драйверы установлены и плата определяется в Arduino IDE. Затем подготовьте макетную плату и перемычки.

Шаг 2: Подключение датчика

Для SHT30:

• VCC → 3.3 В на ESP32
• GND → GND
• SCL → GPIO 22 (SCL)
• SDA → GPIO 21 (SDA)

Для DHT22:

• VCC → 3.3 В
• GND → GND
• Data → любой GPIO, например, 4
• Параллельно Data и VCC подключите резистор 4.7 кОм

Шаг 3: Подключение реле

• VCC реле → 5 В (внешний блок питания)
• GND → общий GND с ESP32
• IN → GPIO 12 (или другой свободный пин)
• COM реле → один провод от сети 220 В
• NO (нормально разомкнутое) → провод к увлажнителю
• Второй провод от сети → напрямую к увлажнителю

Шаг 4: Финальная проверка

Перед включением проверьте все соединения. Убедитесь, что цепи 220 В изолированы, а реле закрыто в корпус. Подключите питание и загрузите тестовый скетч для проверки датчика.

1. Откройте Arduino IDE.
2. Добавьте библиотеку Adafruit_SHT31 или DHT sensor library.
3. Загрузите пример чтения данных.
4. Откройте монитор порта — должны появиться значения влажности.

Прошивка ESP32: настройка прошивки и MQTT

Для интеграции с SmartThings используется протокол MQTT. ESP32 будет публиковать данные о влажности и принимать команды на включение/выключение.

Настройка среды разработки

Установите в Arduino IDE поддержку ESP32:

• Файл → Настройки → Дополнительные URL для менеджера плат: https://dl.espressif.com/dl/package_esp32_index.json
• Инструменты → Плата → Менеджер плат → Поиск «ESP32» → Установить
• Выберите «ESP32 Dev Module»

Установка библиотек

Через менеджер библиотек установите:

• PubSubClient — для MQTT
• WiFi — встроена
• Adafruit_SHT31 — для датчика
• ArduinoJson — для формирования JSON-сообщений

Код прошивки (основные части)

«`cpp
#include
#include
#include
const char* ssid = «ВАШ_ВАЙФАЙ»;
const char* password = «ПАРОЛЬ»;
const char* mqtt_server = «IP_БРОКЕРА»; // Например, Raspberry Pi с Mosquitto
WiFiClient espClient;
PubSubClient client(espClient);
Adafruit_SHT31 sht30 = Adafruit_SHT31();
void setup() {
Serial.begin(115200);
setup_wifi();
client.setServer(mqtt_server, 1883);
client.setCallback(callback);
}
void callback(char* topic, byte* payload, unsigned int length) {
String message = «»;
for (int i = 0; i < length; i++) {
message += (char)payload[i];
}
if (message == "ON") digitalWrite(RELAY_PIN, HIGH);
else if (message == "OFF") digitalWrite(RELAY_PIN, LOW);
}
«`
Данные отправляются каждые 30 секунд:
«`cpp
void sendHumidity() {
float h = sht30.readHumidity();
if (isnan(h)) return;
StaticJsonDocument doc;
doc[«humidity»] = h;
doc[«status»] = digitalRead(RELAY_PIN) ? «on» : «off»;
char jsonBuffer[100];
serializeJson(doc, jsonBuffer);
client.publish(«sensors/humidity», jsonBuffer);
}
«`

Интеграция с Samsung SmartThings

SmartThings не поддерживает MQTT напрямую. Нужен промежуточный сервер — шлюз. Самый простой вариант — Mosquitto + Node-RED + SmartThings Edge.

Вариант 1: Mosquitto + Node-RED

• Установите Mosquitto на Raspberry Pi или NAS.
• Настройте Node-RED: добавьте узлы MQTT in/out и HTTP request.
• Создайте поток: MQTT → данные влажности → преобразование → HTTP POST в SmartThings Cloud API.

Вариант 2: SmartThings Edge (рекомендуется)

SmartThings Edge позволяет запускать пользовательские драйверы на хабе. Преимущества:

• Локальное управление без облака
• Высокая скорость реакции
• Работает при отсутствии интернета

Создайте Device Handler и Driver:

• Определите устройство как «Moisture Sensor» и «Switch».
• Настройте подписку на MQTT-топики.
• Добавьте команды ON/OFF.

В приложении SmartThings:

1. Добавьте новое устройство.
2. Выберите «Увлажнитель» (если создано вручную).
3. Привяжите к Wi-Fi и MQTT-серверу.

Автоматизация: сценарии использования

Теперь, когда увлажнитель в системе, можно создавать автоматизации.

• Поддержание комфортной влажности: если ниже 40% — включить, выше 55% — выключить.
• Ночной режим: с 23:00 до 7:00 поддерживать 50% без уведомлений.
• Интеграция с погодой: если на улице мороз — активировать увлажнитель при входе в дом.
• Уведомления: если влажность падает ниже 30% — отправить push в SmartThings.

Пример правила в Node-RED:

1. MQTT in → топик sensors/humidity
2. Функция: анализ JSON, сравнение с порогом
3. MQTT out → команда включения реле
4. Telegram out → уведомление

Экспертное мнение

При создании IoT-устройств важно соблюдать баланс между функциональностью, безопасностью и простотой. Умный увлажнитель на ESP32 — отличный пример DIY-подхода, который реально экономит деньги и повышает качество жизни.
Основные принципы:

• Всегда изолируйте цепи 220 В. Используйте прозрачные корпуса для контроля состояния.
• Не размещайте датчик влаги рядом с увлажнителем — пар исказит показания.
• Настройте минимальный интервал опроса датчика — 30 секунд, чтобы продлить его срок службы.
• Используйте логирование: сохраняйте данные во временной ряд (InfluxDB) для анализа.

Для долгосрочной эксплуатации рекомендуется:

• Добавить защиту от сухого хода (датчик уровня воды).
• Использовать SSD-реле вместо механического, если требуется частое включение.
• Реализовать fallback-режим: если Wi-Fi отключён, увлажнитель работает по последним настройкам.

Вопросы и ответы

Заключение

Создание умного увлажнителя на базе ESP32 — это практичный, безопасный и экономически выгодный проект. Он демонстрирует силу открытых технологий и гибкость IoT-экосистем. Интеграция с Samsung SmartThings делает устройство частью единой системы «умного дома», а не изолированной «игрушкой».

• ESP32 — мощная и недорогая платформа для IoT.
• Интеграция с SmartThings возможна через MQTT и Edge-драйверы.
• Самодельное устройство дешевле и гибче коммерческих аналогов.
• Безопасность — приоритет: изолируйте силовые цепи и используйте качественные компоненты.
• Автоматизация открывает возможности для комфортного и здорового микроклимата.
