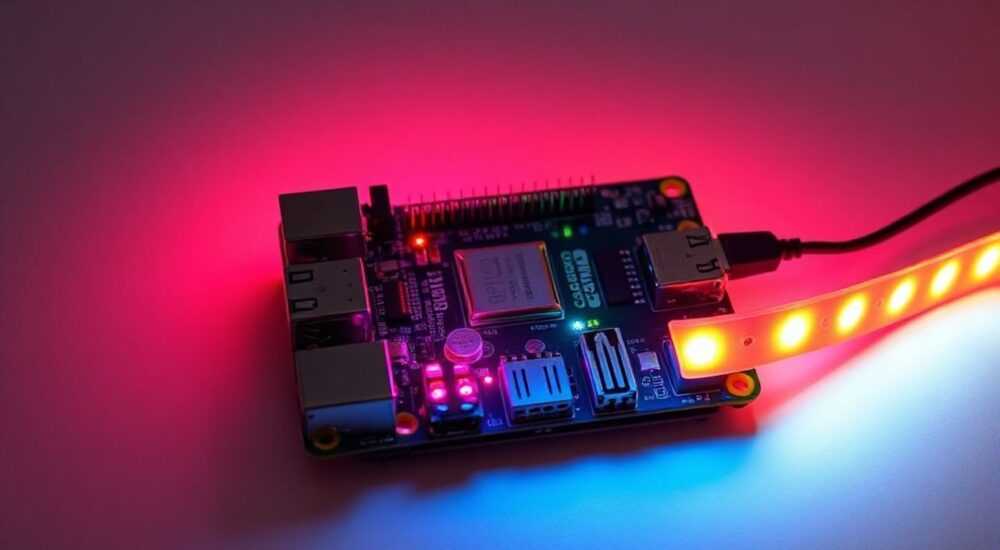

Лайфхак: Orange Pi превращаем в RGB-ленту с Home Assistant

Управление RGB-лентой через Orange Pi с интеграцией в Home Assistant — это мощное решение для умного дома, сочетающее низкую стоимость, высокую гибкость и полный контроль. Используя недорогой одноплатный компьютер, вы можете создать автономную систему управления подсветкой, настраиваемую по расписанию, цвету и яркости, а также управлять ею голосом или с мобильного устройства. Всё это достигается без проприетарных хабов и облачных сервисов.

Выбор оборудования: Orange Pi, лента и блок питания

Для создания полноценной RGB-системы на базе Orange Pi важно правильно подобрать компоненты. Несоответствие характеристик может привести к нестабильной работе, перегреву или выходу устройств из строя. Ключевые элементы — сама плата, адресная LED-лента и источник питания — должны быть совместимы по напряжению, току и протоколу передачи данных.

Orange Pi — это серия одноплатных компьютеров, аналогичных Raspberry Pi, но часто более доступных и с лучшей производительностью при аналогичной цене. Для управления RGB-лентой подойдут модели с GPIO-пинами: Orange Pi Zero 2, Orange Pi 3 LTS или Orange Pi 5 Plus. Убедитесь, что выбранная модель поддерживает PWM (широтно-импульсную модуляцию), так как именно она используется для точного управления цветом светодиодов.

RGB-лента должна быть на базе чипов WS2812B, SK6812 или аналогичных. Эти ленты являются адресными, то есть каждый светодиод можно программировать отдельно. Наиболее популярны ленты WS2812B — они стабильны, хорошо документированы и поддерживаются большинством библиотек. Обратите внимание на плотность: 30, 60 или 144 диода на метр. Чем выше плотность, тем ярче свет, но и выше потребление энергии.

Блок питания должен обеспечивать стабильное напряжение 5 В и достаточный ток. Рассчитывайте примерно 60 мА на один светодиод при максимальной яркости белого цвета. Например, для ленты из 60 диодов потребуется минимум 3,6 А (60 × 0,06 = 3,6). Лучше брать с запасом — 5 А или более. Используйте качественный импульсный блок питания с защитой от перегрузки.

• Orange Pi с GPIO (например, Zero 2 W)
• Адресная RGB-лента (WS2812B, 5 В)
• Блок питания 5 В, 3–5 А (в зависимости от длины ленты)
• Резистор 220–470 Ом (для защиты данных)
• Конденсатор 1000 мкФ 6,3 В (на входе питания ленты)
• Монтажные провода и разъёмы

Схема подключения

Подключение выполняется следующим образом: плюс блока питания соединяется с плюсом ленты, минус — с минусом. Данные (DIN) ленты подключаются к GPIO-пину Orange Pi (обычно GPIO18 или аналогичный). Между пином данных и лентой впаивается резистор для защиты от помех. На входе питания ленты параллельно подключается электролитический конденсатор для сглаживания скачков напряжения.

Подготовка Orange Pi: прошивка и настройка системы

Первым шагом является установка операционной системы. Рекомендуется использовать Armbian — легковесную, оптимизированную Linux-систему для ARM-устройств. Она стабильна, хорошо поддерживает GPIO и имеет активное сообщество. Скачайте образ Armbian для вашей модели Orange Pi с официального сайта и запишите его на microSD-карту с помощью Balena Etcher или Rufus.

После загрузки системы подключитесь к Orange Pi по SSH. Если используется Wi-Fi, настройте сеть через файл /etc/network/interfaces или используйте nmtui. Обновите систему командами:

1. sudo apt update
2. sudo apt upgrade -y
3. sudo apt install python3 python3-pip git -y

Для работы с GPIO и управлением лентой понадобится библиотека rpi_ws281x. Хотя она изначально создавалась для Raspberry Pi, она корректно работает на Orange Pi благодаря совместимому ядру. Установите её через pip:

pip3 install rpi-ws281x adafruit-circuitpython-neopixel

Также установите mosquitto-clients для взаимодействия с MQTT:

sudo apt install mosquitto-clients -y

Настройка прав доступа и автозапуск

Чтобы скрипты могли управлять GPIO без прав суперпользователя, добавьте пользователя в группу i2c и gpio:

sudo usermod -aG gpio $USER

Для автозапуска скрипта при старте системы используйте systemd. Создайте файл /etc/systemd/system/led-strip.service:

[Unit]
Description=LED Strip Controller
After=network.target

[Service]
ExecStart=/usr/bin/python3 /home/orangepi/led_control.py
WorkingDirectory=/home/orangepi
StandardOutput=inherit
StandardError=inherit
Restart=always
User=orangepi

[Install]
WantedBy=multi-user.target

Активируйте службу:

sudo systemctl enable led-strip.service
sudo systemctl start led-strip.service

Управление лентой на уровне системы: Python и библиотека Neopixel

Теперь, когда система готова, можно приступить к написанию скрипта управления. Библиотека Adafruit Neopixel предоставляет простой интерфейс для работы с адресными лентами. Ниже — базовый пример на Python, который включает ленту с красным цветом.

import board
import neopixel
import time

# Конфигурация
LED_COUNT = 30
LED_PIN = board.D18  # GPIO18
ORDER = neopixel.GRB

pixels = neopixel.NeoPixel(LED_PIN, LED_COUNT, brightness=0.5, auto_write=False, pixel_order=ORDER)

def set_color(r, g, b):
    pixels.fill((r, g, b))
    pixels.show()

# Тест
set_color(255, 0, 0)
time.sleep(2)
set_color(0, 255, 0)
time.sleep(2)
set_color(0, 0, 255)

Сохраните код в файл led_control.py. Запустите: python3 led_control.py. Если всё подключено верно, лента последовательно загорится красным, зелёным и синим.

Для более сложных эффектов — радуга, мерцание, затухание — используйте встроенные функции библиотеки или реализуйте свои алгоритмы. Например, эффект «радуга»:

def rainbow_cycle(wait):
    for j in range(256):
        for i in range(LED_COUNT):
            rc_index = (i * 256 // LED_COUNT) + j
            pixels[i] = wheel(rc_index & 255)
        pixels.show()
        time.sleep(wait)

Приём команд извне: обработка MQTT

Чтобы управлять лентой удалённо, скрипт должен реагировать на внешние команды. Лучший способ — использование MQTT. Установите клиент:

pip3 install paho-mqtt

Модифицируйте скрипт, добавив подписку на топик home/rgb/command:

import paho.mqtt.client as mqtt

def on_message(client, userdata, message):
    payload = message.payload.decode()
    if payload.startswith("color:"):
        r, g, b = map(int, payload.split(":")[1:])
        set_color(r, g, b)

Подключите клиента к MQTT-брокеру (например, Mosquitto на Home Assistant):

client = mqtt.Client()
client.connect("192.168.1.100", 1883)
client.subscribe("home/rgb/command")
client.on_message = on_message
client.loop_start()

Теперь отправка сообщения color:255:100:0 в топик изменит цвет ленты на оранжевый.

Интеграция с Home Assistant: MQTT и автоматизации

Home Assistant — идеальная платформа для централизованного управления. Чтобы добавить ленту, убедитесь, что в HA установлен и запущен MQTT-брокер (Mosquitto). Затем добавьте устройство через YAML-конфигурацию или интерфейс.

Пример конфигурации в configuration.yaml:

light:
  - platform: mqtt
    name: "Гостинная RGB"
    command_topic: "home/rgb/command"
    rgb: true
    brightness: true
    optimistic: true

После перезагрузки лента появится в интерфейсе Home Assistant как обычное устройство. Вы сможете управлять цветом, яркостью, включать/выключать через Lovelace-интерфейс.

Создайте автоматизации: включение подсветки при закате, смена цвета при входе в дом, реакция на события камеры. Например:

• Если время — 20:00, установить цвет «тёплый белый», яркость 30%
• Если сработала сигнализация — мигание красным
• Если уровень шума > 70 дБ — эффект «пульсации»

Голосовое управление

Интегрируйте Home Assistant с Google Assistant или Яндекс.Алисой через Nabu Casa или локальные шлюзы. После этого можно говорить: «Алиса, включи подсветку в гостиной красным» — и команда будет передана через MQTT на Orange Pi.

Отладка и распространённые ошибки

Даже при правильной сборке могут возникнуть проблемы. Ниже — типичные случаи и способы их решения.

Лента не реагирует

• Проверьте подключение питания: используйте мультиметр для измерения 5 В на ленте.
• Убедитесь, что GPIO-пин не занят другим процессом. Выполните: sudo lsof /dev/gpiomem
• Попробуйте другой пин или добавьте резистор 330 Ом на линию данных.

Нестабильная работа, мерцание

• Добавьте конденсатор 1000 мкФ параллельно питанию ленты.
• Снизьте частоту обновления в библиотеке (по умолчанию 800 кГц).
• Убедитесь, что блок питания обеспечивает достаточный ток.

Ошибка при запуске Python-скрипта

• Ошибка Permission denied — добавьте пользователя в группу gpio.
• Ошибка ImportError — переустановите библиотеку: pip3 install --force-reinstall rpi-ws281x.
• Ошибка Bus busy — перезагрузите Orange Pi и проверьте фоновые процессы.

Экспертное мнение

По её словам, такие DIY-решения особенно актуальны для крупных проектов: подсветка потолка, лестницы, витрин. При этом важно предусмотреть резервное питание и защиту от влаги, если лента установлена в ванной или на улице.

Вопросы и ответы

Заключение

Превращение Orange Pi в контроллер RGB-ленты с интеграцией в Home Assistant — это практичный, гибкий и экономически выгодный подход к умному освещению. Такое решение даёт полный контроль над подсветкой, позволяет создавать уникальные сцены и автоматизации, а также легко масштабируется.

• Orange Pi — надёжная и доступная альтернатива Raspberry Pi для управления LED-лентами.
• Использование MQTT обеспечивает стабильную связь с Home Assistant и поддержку всех стандартных функций.
• Правильный выбор блока питания и защитных компонентов критически важен для долговечности системы.
• DIY-подход открывает возможности для сложных эффектов и глубокой интеграции с другими системами умного дома.
• Решение безопасно и масштабируемо при соблюдении базовых норм электромонтажа.
