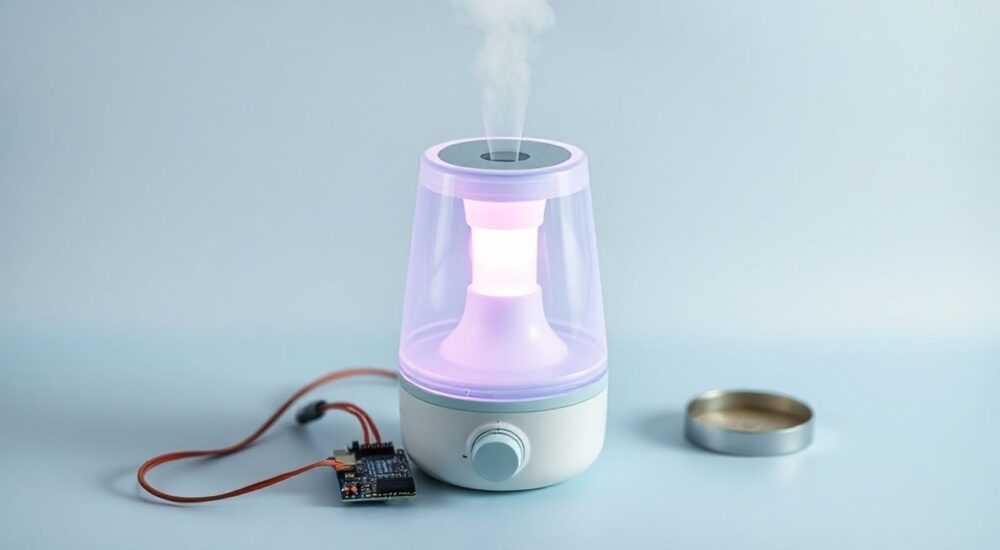

Лайфхак выходного дня: Arduino + умный увлажнитель

Создание умного увлажнителя на базе Arduino — это отличный способ персонализировать микроклимат в доме, сэкономить деньги и получить ценный опыт работы с электроникой. Такое устройство можно адаптировать под конкретные условия помещения: контролировать влажность по расписанию, получать уведомления о низком уровне воды или автоматически отключаться при достижении нужного уровня влажности. В основе проекта лежит микроконтроллер Arduino, датчик влажности, исполнительное реле и обычный увлажнитель воздуха.

Зачем делать умный увлажнитель самому?

Покупные «умные» увлажнители стоят дорого, а их функционал часто ограничен фирменными приложениями и облачными сервисами. Многие из них не поддерживают сторонние платформы, такие как Home Assistant или Яндекс.Алиса. Сборка собственного устройства даёт полный контроль над алгоритмами работы, возможностью модернизации и интеграцией в уже существующую экосистему умного дома.

Кроме того, самостоятельная сборка позволяет использовать любое доступное устройство — даже самый простой ультразвуковой увлажнитель за 1500 рублей может стать «умным». Это особенно актуально в регионах с сухим климатом, где поддержание влажности на уровне 40–60% критично для здоровья, особенно зимой при активной работе отопления.

Arduino идеально подходит для таких задач: он недорогой, имеет огромное сообщество, множество библиотек и легко программируется. Благодаря этому даже новички могут реализовать сложные сценарии: например, включение увлажнителя только ночью или при возврате домой.

Необходимые компоненты: что купить и где

Для создания умного увлажнителя потребуется несколько ключевых компонентов. Все они доступны в магазинах электроники, на AliExpress или в российских онлайн-магазинах, таких как ChipDip, Радиодетали или Паяльник.

• Микроконтроллер Arduino — лучше всего подойдёт Arduino Uno или более компактный Nano. Последний удобен для финальной сборки, так как его можно встроить внутрь корпуса.
• Реле (релейный модуль) — используется для включения/выключения увлажнителя через 220 В. Выбирайте модуль с оптопарой и защитой от обратного напряжения. Подойдёт стандартный модуль SRD-05VDC-SL-C на 5 В.
• Датчик влажности и температуры — DHT22 (AM2302) — один из самых точных и надёжных. Он работает при влажности от 0 до 100% и имеет хорошую долговечность.
• Блок питания 5 В — для питания Arduino и датчиков. Можно использовать старое зарядное устройство от смартфона с USB-выходом.
• Увлажнитель воздуха — любой механический или ультразвуковой, без электронного управления. Главное, чтобы он имел кнопку включения и не блокировался при перегреве.
• Провода, макетная плата (макетка), изолента, корпус — для сборки и безопасного размещения схемы.

Пошаговая сборка: от схемы до прошивки

Сборка начинается с подготовки всех компонентов. Убедитесь, что все детали исправны: протестируйте реле и датчик на макетке перед финальным подключением.

1. Подключите датчик DHT22 к Arduino: VCC к 5 В, GND к земле, выход DATA к цифровому пину 2. Не забудьте подтягивающий резистор 4.7 кОм между VCC и DATA (часто уже установлен на модуле).
2. Подключите реле: VCC к 5 В, GND к земле, IN к цифровому пину 3. Реле будет управлять питанием увлажнителя через разрыв фазы в сетевом шнуре.
3. Соберите силовую часть: разрежьте шнур питания увлажнителя, подключите фазу (обычно коричневый провод) к контактам реле (COM и NO). Нейтраль (синий) идёт напрямую.
4. Подайте питание: используйте внешний блок 5 В для Arduino. Не подключайте Arduino к компьютеру во время работы с 220 В — это опасно.
5. Закрепите компоненты: закрепите Arduino, реле и датчик в пластиковом корпусе. Убедитесь, что нет оголённых контактов 220 В.

Тестирование системы

Перед запуском проверьте работу каждого элемента отдельно. Загрузите тестовый скетч для DHT22 — он должен выводить значения влажности в монитор порта. Затем проверьте, щёлкает ли реле при подаче сигнала с пина 3. Только после этого подключайте увлажнитель.

Код для Arduino: как заставить систему работать

Ниже приведён пример базового кода, который включает увлажнитель, если влажность ниже 40%, и выключает при достижении 50%. Это гистерезис — важный механизм, предотвращающий частое включение/выключение.

#include <DHT.h>

#define DHTPIN 2
#define DHTTYPE DHT22
#define RELAY_PIN 3

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  dht.begin();
  pinMode(RELAY_PIN, OUTPUT);
  digitalWrite(RELAY_PIN, HIGH); // Реле по умолчанию выключено (NO)
}

void loop() {
  float humidity = dht.readHumidity();

  if (isnan(humidity)) {
    Serial.println("Ошибка чтения с датчика!");
    delay(2000);
    return;
  }

  Serial.print("Влажность: ");
  Serial.print(humidity);
  Serial.println(" %");

  if (humidity < 40) {
    digitalWrite(RELAY_PIN, LOW); // Включаем реле
    Serial.println("Увлажнитель включён");
  } else if (humidity > 50) {
    digitalWrite(RELAY_PIN, HIGH); // Выключаем реле
    Serial.println("Увлажнитель выключен");
  }

  delay(5000); // Проверка каждые 5 секунд
}

Код можно модифицировать: добавить задержку включения, ограничение по времени работы (например, не более 2 часов подряд), или вывод данных на LCD-дисплей.

Расширенные возможности

• Добавление RTC-модуля (DS3231) для учёта времени суток.
• Вывод графиков влажности через Serial Plotter.
• Автоматическое отключение ночью при использовании с датчиком движения.

Интеграция с умным домом: Wi-Fi и уведомления

Чтобы сделать систему ещё умнее, замените Arduino Uno на ESP8266 (например, NodeMCU) — он совместим с Arduino IDE и имеет встроенный Wi-Fi. Это позволит:

• Отправлять данные влажности на сервер (ThingSpeak, Blynk, Home Assistant).
• Получать push-уведомления о низком уровне воды.
• Управлять увлажнителем через голосовые помощники.

Пример интеграции с Telegram: при помощи библиотеки WiFiClientSecure и API Telegram можно настроить отправку сообщения при включении устройства или при падении влажности ниже критического уровня.

Типичные ошибки и как их избежать

Даже опытные энтузиасты допускают ошибки при сборке. Ниже — самые распространённые проблемы и способы их решения.

1. Увлажнитель не включается

• Проверьте подключение реле: COM и NO должны быть правильно подключены к фазе.
• Убедитесь, что реле активируется сигналом с Arduino (проверьте щелчок).
• Инвертируйте сигнал в коде: некоторые реле активируются LOW, другие — HIGH.

2. Датчик показывает NaN

• Проверьте подключение DATA, VCC и GND.
• Убедитесь, что стоит подтягивающий резистор 4.7 кОм.
• Попробуйте другой пин или датчик.

3. Частое включение/выключение

• Добавьте гистерезис (разницу между порогами включения и выключения).
• Увеличьте интервал опроса (до 30 секунд).
• Фильтруйте данные: усредняйте 3–5 измерений.

Экспертное мнение

По словам эксперта, такие DIY-проекты не только экономят деньги, но и повышают осознанность использования техники. «Вы начинаете понимать, как работает ваш умный дом, а не просто доверять чёрному ящику», — добавляет он.

Вопросы и ответы

Заключение

Создание умного увлажнителя на базе Arduino — это практичный, безопасный и обучающий проект, доступный даже начинающим. Он решает реальную проблему — поддержание комфортного микроклимата — и при этом значительно дешевле покупных аналогов. Благодаря открытому коду и модульной архитектуре устройство можно легко модернизировать: добавить Wi-Fi, дисплей, управление голосом или интеграцию с умным домом.

• Arduino + DHT22 + реле позволяют создать умный увлажнитель за 2–3 тыс. рублей.
• Гистерезис и задержки в коде предотвращают износ оборудования.
• ESP8266 открывает путь к Wi-Fi и интеграции с Home Assistant и Telegram.
• Безопасность — приоритет: изолируйте 220 В и используйте качественные компоненты.
• Такой проект — отличный способ начать путь в мире умного дома и IoT.
