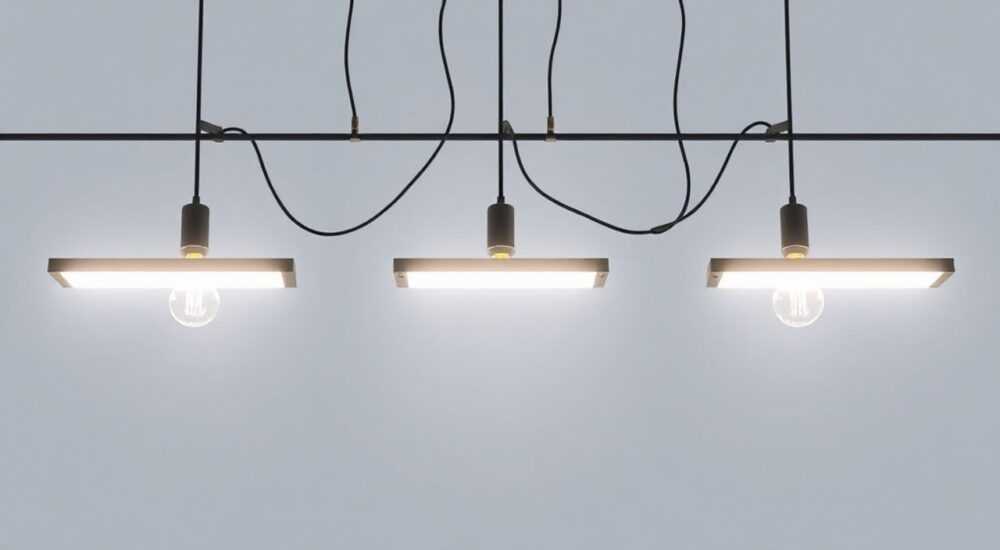

Линейный светильник светодиодный подвесной как подключаются

Светодиодные подвесные линейные светильники — это современное решение для освещения офисов, торговых залов, производственных помещений и даже жилых интерьеров. Они обеспечивают равномерный, яркий свет, экономичны в эксплуатации и легко монтируются. Подключение таких светильников требует соблюдения определённых правил электробезопасности и понимания схемы питания.

Типы подвесных светодиодных линейных светильников

Линейные светодиодные светильники делятся на несколько категорий в зависимости от конструкции, способа установки и источника питания. Основные типы: одинарные, двойные, тройные и модульные системы. Подвесные модели чаще всего используются в помещениях с высокими потолками — складах, цехах, холлах и атриумах.
Каждый светильник может работать от сети 220 В или от низкого напряжения — 12/24 В. Первые подключаются напрямую через драйвер, вторые требуют дополнительного преобразователя. Также существуют светильники со встроенным драйвером, что упрощает монтаж.
По типу крепления выделяют:

• Фиксированные подвесы — регулировка по высоте невозможна;
• Телескопические подвесы — позволяют изменять длину;
• Гибкие тросы — удобны при создании декоративных композиций.

Особенности однофазного и трёхфазного подключения

Большинство бытовых и коммерческих светильников рассчитаны на однофазное питание 220 В. Однако в промышленных условиях применяются трёхфазные линии 380 В. При этом светильники подключаются к одной фазе, чтобы избежать перекоса нагрузки.
Для равномерного распределения нагрузки рекомендуется распределять светильники по трём фазам. Это особенно важно при использовании десятков устройств.

Подготовка к подключению: инструменты и требования

Перед началом работ необходимо подготовить инструменты и оценить состояние электропроводки. Безопасность — главный приоритет. Работы проводятся только при отключённом напряжении.
Вам понадобятся:

• Отвёртки (крестовая и плоская);
• Индикаторная отвёртка или мультиметр;
• Клеммы WAGO или винтовые зажимы;
• Нож для зачистки изоляции;
• Изолента или термоусадка;
• Перфоратор (при необходимости крепления кронштейнов).

Обязательно проверьте сечение кабеля. Для линии с суммарной нагрузкой до 500 Вт достаточно медного кабеля 1,5 мм². При большей нагрузке — используйте 2,5 мм².

Требования к электропроводке и автоматике

Светильники должны быть подключены через автоматический выключатель соответствующего номинала. Для группы до 10 светильников (до 1 кВт) подходит автомат на 6 А. Также желательно использовать УЗО (устройство защитного отключения) для предотвращения поражения током.
Если светильники управляются с помощью диммера или контроллера, убедитесь, что драйвер поддерживает такую функцию. Не все LED-драйверы совместимы с ШИМ-регулированием.

Схемы подключения линейных светильников

Существует несколько основных схем подключения, выбор которых зависит от количества светильников, типа питания и требований к управлению.
Наиболее распространённые варианты:

1. Последовательное подключение — один за другим. Используется редко, так как при выходе одного светильника из строя гаснут остальные.
2. Параллельное подключение — каждый светильник подключается отдельно к общей шине. Надёжнее и практичнее.
3. Шлейфовое подключение — питание подаётся от одного светильника к следующему через клеммы. Допустимо при условии, что суммарная мощность не превышает допустимую нагрузку на контакт.

Подключение через драйвер: пошагово

1. Отключите напряжение в щитке и проверьте его отсутствие мультиметром.
2. Подключите вход драйвера к фазе и нулю (L и N). Используйте клеммы или пайку.
3. Выход драйвера (постоянный ток) подключите к + и – светильника. Соблюдайте полярность!
4. Закрепите драйвер в корпусе или на стене, обеспечив вентиляцию.
5. Включите питание и проверьте работу.

Монтаж и подвес: как закрепить светильник правильно

Правильный монтаж обеспечивает не только эстетичный вид, но и безопасную эксплуатацию. Подвесные светильники крепятся на тросах, цепях или жёстких штангах.
Шаги по монтажу:

1. Определите точки крепления с учётом проекта освещения. Расстояние между светильниками — 1–2 метра.
2. Закрепите кронштейны на потолке с помощью дюбелей или анкеров.
3. Протяните кабель через трос или трубку. Это защитит провода от повреждений.
4. Подключите светильник к кабелю, используя клеммы.
5. Отрегулируйте высоту и уровень горизонта.

Для декоративных решений часто используются параллельные тросы с одинаковым натяжением. Это создаёт эффект «плавающего» света.

Регулировка высоты и уровня

Чтобы светильники висели ровно, используйте лазерный уровень или водяной уровень. Отклонение более 5 мм на 1 метр недопустимо. Особенно это важно в интерьерах открытого пространства.
Если светильники устанавливаются над столом или стойкой, высота от пола должна быть не менее 2,1 м — это требование техники безопасности.

Распространённые ошибки и как их избежать

Даже опытные электрики допускают ошибки при подключении LED-светильников. Ниже — самые частые проблемы и способы их решения.

• Неправильная полярность. При обратном подключении светодиоды не загораются. Решение — поменять местами + и – на выходе драйвера.
• Перегрев драйвера. Происходит при плохой вентиляции или превышении нагрузки. Устанавливайте драйвер с запасом по мощности (на 20–30% выше).
• Мерцание света. Возникает при несовместимости драйвера и диммера или скачках напряжения. Используйте качественные компоненты и стабилизаторы.
• Обрыв в шлейфе. При шлейфовом подключении плохой контакт в одном узле может оборвать цепь. Проверяйте каждый соединитель.

Как проверить правильность подключения

1. Визуально осмотрите все соединения.
2. Измерьте сопротивление изоляции мегаомметром (если есть доступ).
3. Включите питание и проверьте: нет ли искрения, нагрева, мерцания.
4. Измерьте ток на выходе драйвера — он должен соответствовать заявленному.

Эксплуатация и обслуживание после подключения

После успешного подключения светильник может работать до 50 000 часов. Но для долговечности требуется минимальное обслуживание.
Рекомендации:

• Раз в 6–12 месяцев протирайте поверхность светильника от пыли.
• Проверяйте натяжение тросов — они могут ослабнуть со временем.
• Контролируйте температуру драйвера — он не должен быть горячим на ощупь.
• При появлении мерцания или затемнения участка — проверьте контакты и работу драйвера.

Современные светильники с датчиками движения или управления по Wi-Fi требуют периодического обновления прошивки. Уточняйте у производителя наличие мобильного приложения.

Энергоэффективность и экономия

Светодиодные светильники потребляют на 60–80% меньше энергии по сравнению с люминесцентными аналогами. Например, линейный светильник 1,2 м мощностью 24 Вт заменяет ЛВО на 58 Вт.
При ежедневной работе 10 часов экономия на одном светильнике составляет около 125 кВт·ч в год. При стоимости 6 руб./кВт·ч — это 750 рублей в год. На объекте с 50 светильниками — 37 500 рублей в год.

Экспертное мнение

Современные линейные светодиодные светильники — это не просто источник света, а элемент умного здания. Интеграция с системами BMS (Building Management System), датчиками освещённости и движения позволяет достичь максимальной эффективности.
«Выбирая светильники, обращайте внимание не только на мощность, но и на цветопередачу (CRI > 80), угол рассеивания и качество светового потока. Холодный белый свет (4000–5000 К) подходит для офисов, тёплый (2700–3000 К) — для ресторанов и гостиниц», — отмечает Дмитрий Смирнов, руководитель отдела светотехники компании «ЛюменПро».
Также важна унификация. Использование светильников одного типа упрощает ремонт и снижает стоимость запчастей.

Вопросы и ответы

Заключение

Подключение линейного светодиодного подвесного светильника — процесс, требующий внимания к деталям, соблюдения норм безопасности и правильного выбора компонентов. Главное — использовать качественный драйвер, соблюдать полярность и выбирать подходящую схему подключения.
Современные технологии позволяют не только эффективно освещать помещения, но и интегрировать свет в системы автоматизации. Это повышает комфорт, снижает расходы и увеличивает срок службы оборудования.

• Подключайте светильники параллельно или шлейфом — избегайте последовательного соединения.
• Используйте драйвер с запасом мощности и обеспечьте ему вентиляцию.
• Соблюдайте полярность и подключайте заземление при металлическом корпусе.
• Регулярно проверяйте состояние кабелей и креплений.
• Интегрируйте светильники в умные системы для повышения энергоэффективности.
