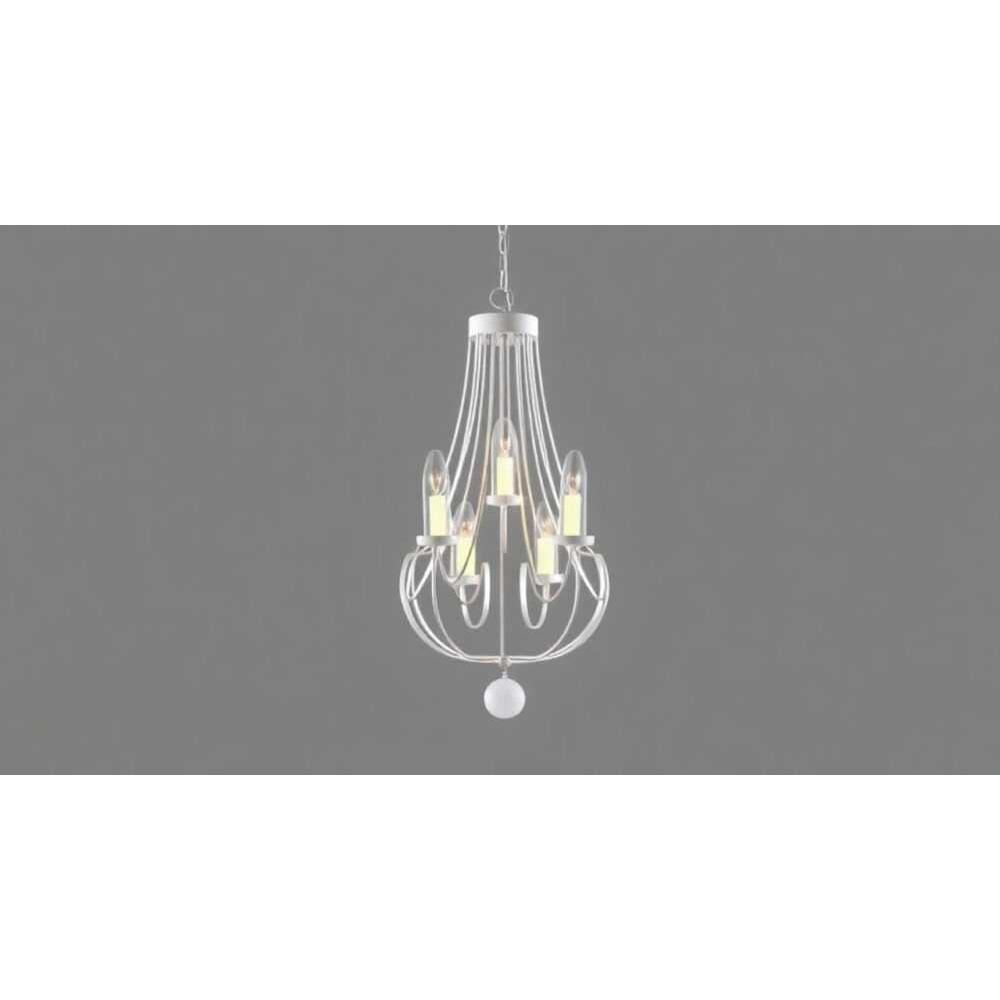

Люстра n l1 l2 как подключить

Люстра с маркировкой N, L1, L2 — это современное светильное устройство, предназначенное для подключения к электрической сети с возможностью управления несколькими группами ламп. Такие люстры часто используются в помещениях, где требуется гибкое регулирование освещения: залы, спальни, кухни. Подключение выполняется через распределительную коробку от двух- или трёхклавишного выключателя, при этом провода N (нейтраль), L1 и L2 (фазные линии) соответствуют разным цепям питания ламп. Главное правило — соблюдать цветовую маркировку проводов и использовать индикаторную отвёртку для проверки фазы перед началом работ.

В последние годы всё большей популярностью пользуются многорожковые люстры с разделёнными группами ламп, позволяющие создавать различные уровни освещённости в зависимости от времени суток или ситуации. Маркировка N, L1, L2 указывает на наличие трёх основных клемм: нейтрали и двух фазных выходов, управляемых отдельными клавишами выключателя. Неправильное подключение может привести не только к неработоспособности устройства, но и к короткому замыканию или поражению электрическим током. Поэтому важно чётко понимать структуру электропроводки и последовательность действий.

Современные люстры, особенно светодиодные или гибридные модели, могут иметь встроенные драйверы, что дополнительно усложняет подключение. В таких случаях крайне важно следовать инструкции производителя и не допускать путаницы между силовыми и управляющими цепями. Кроме того, при монтаже необходимо учитывать состояние проводки в доме — старые алюминиевые провода требуют особой осторожности при подключении к медным жилам люстры.

Что означают обозначения N, L1, L2 на люстре

Маркировка N, L1, L2 на люстре соответствует стандартной системе обозначений электрических цепей. Буква «N» означает «Neutral» — нейтральный провод (нулевой). Это контакт, который должен быть подключён к белому или синему проводу в электропроводке. Провода «L1» и «L2» — это «Line 1» и «Line 2», то есть фазные провода, по которым подаётся напряжение от выключателя. Они обычно соединяются с красными, коричневыми или чёрными проводами на потолке.

Такая конфигурация позволяет управлять двумя группами ламп независимо друг от друга. Например, при включении первой клавиши загорается одна половина люстры (через L1), при второй — вторая (через L2), а при обоих — полная яркость. Это удобно в больших помещениях, где не всегда нужно включать весь свет.

Если люстра имеет три и более рожка, они могут быть разделены на две группы: первая подключена к L1, вторая — к L2. Нейтраль (N) соединяется со всеми лампами одновременно, так как это общий возвратный путь тока. Важно не перепутать N и L — подключение нуля к фазе может привести к короткому замыканию.

Цветовая маркировка проводов: как не запутаться

Стандарты цветовой маркировки помогают быстро идентифицировать назначение проводов. В России и странах СНГ приняты следующие цвета:

• Синий или бело-синий — нейтраль (N);
• Красный, коричневый, чёрный — фаза (L);
• Жёлто-зелёный — заземление (PE).

Однако в старых домах проводка может быть выполнена без соблюдения норм — все провода одного цвета или с нарушенной маркировкой. В таких случаях обязательна проверка с помощью индикаторной отвёртки или мультиметра.

Подготовка к подключению: инструменты и безопасность

Перед началом работ необходимо подготовить инструменты и обеспечить безопасность. Основной риск при подключении люстры — поражение электрическим током, поэтому первый шаг — отключить автомат на электрощитке, отвечающий за освещение в комнате. После отключения нужно проверить отсутствие напряжения на потолочных проводах с помощью индикаторной отвёртки.

Для работы потребуются:

• Индикаторная отвёртка или мультиметр;
• Клеммы WAGO или винтовые колодки;
• Отвёртка (крестовая и плоская);
• Нож для зачистки изоляции;
• Изолента или термоусадочные трубки.

Использование пружинных клемм WAGO предпочтительно — они обеспечивают надёжный контакт без риска перетяжки и окисления.

Как проверить проводку на потолке

На потолке должно быть минимум два провода: фаза и ноль. При подключении к двухклавишному выключателю — три: L1, L2 и N. Реже встречается четвёртый — заземление (PE), особенно если люстра металлическая.

Порядок проверки:

1. Включите обе клавиши выключателя.
2. Поднесите индикатор к каждому проводу.
3. Фаза будет «гореть» на индикаторе (загорится лампочка).
4. Пометьте фазные провода (обычно два — от каждой клавиши).
5. Оставшийся — ноль (не должен реагировать на индикатор).

Если индикатор срабатывает на всех проводах — возможно, выключатель разрывает ноль, а не фазу. Это нарушение ПУЭ и требует исправления.

Пошаговое подключение люстры N, L1, L2

Процесс подключения требует внимания и аккуратности. Ниже — пошаговый алгоритм для типового случая с двухклавишным выключателем.

Шаг 1: Отключение питания

Отключите автомат в электрощитке. Повесьте табличку «Не включать! Идёт работа». Убедитесь, что напряжение отсутствует — проверьте индикатором.

Шаг 2: Определение проводов на потолке

На потолке найдите:

• Два фазных провода (от выключателя) — активны при включённом выключателе;
• Один нулевой — постоянный, не зависит от выключателя;
• Заземление — при наличии.

Пометьте их изолентой: красной — фазы, синей — ноль, жёлто-зелёной — PE.

Шаг 3: Подключение проводов люстры

Снимите крышку люстры и найдите клеммы N, L1, L2. Зачистите концы проводов на 1–1,5 см.

1. Соедините ноль люстры (N) с синим проводом на потолке.
2. L1 — с первым фазным проводом (например, от левой клавиши).
3. L2 — со вторым фазным проводом (от правой клавиши).
4. Если есть PE — подключите к корпусу люстры.

Используйте клеммы WAGO — они предотвращают ослабление контакта.

Шаг 4: Тестирование

После подключения:

• Аккуратно уложите провода в монтажную коробку.
• Закрепите люстру на крюке или планке.
• Включите автомат.
• Проверьте работу: включайте поочерёдно клавиши выключателя.

Если одна группа не горит — проверьте соединение L1 или L2. Если не работает ничего — вероятно, перепутаны N и L.

Типичные ошибки при подключении и как их избежать

Даже опытные мастера иногда допускают ошибки. Самые распространённые:

• Перепутаны N и L: подключение фазы к нулевой клемме люстры. Последствия — короткое замыкание, выход из строя драйвера (в LED-люстрах).
• Разрыв нуля в выключателе: опасно, так как лампа остаётся под напряжением. Выявляется при проверке индикатором.
• Соединение L1 и L2 вместе: при включении одной клавиши загораются обе группы. Происходит, если провода случайно скручены.
• Плохой контакт: особенно при использовании скруток без пайки. Приводит к искрению и перегреву.

Как исправить ошибку подключения

Если люстра не работает:

1. Снова отключите питание.
2. Проверьте все соединения.
3. Убедитесь, что N люстры соединён с нулём на потолке, а L1 и L2 — с фазами от выключателя.
4. Проверьте, не замкнуты ли фазные провода между собой.
5. При необходимости — переключите провода.

Особенности подключения светодиодных и смарт-люстр

Светодиодные люстры чувствительны к качеству питания. Они имеют встроенный драйвер, который преобразует переменное напряжение в постоянное. Неправильное подключение может вывести его из строя.

• Не подавать напряжение на выход драйвера.
• Соблюдать полярность, если она указана.
• Использовать только рекомендованные типы выключателей (без подсветки, если драйвер чувствителен).

Смарт-люстры (управляемые Wi-Fi, Bluetooth, Zigbee) требуют постоянного питания. Даже в выключенном состоянии им нужно напряжение для приёма команд. Поэтому:

• Ноль (N) должен быть подключён постоянно.
• Фаза (L) — также, но через выключатель должна проходить только одна линия (часто L1), а L2 может быть задействован для режимов.
• В некоторых моделях нельзя использовать обычный выключатель — только через блок управления.

Совместимость с выключателями подсветкой

Выключатели с подсветкой пропускают малый ток, достаточный для зарядки конденсатора в драйвере. Это может вызывать мерцание светодиодов. Решение:

• Удалить подсветку из выключателя.
• Добавить шунтирующий резистор параллельно люстре.
• Использовать выключатель без подсветки.

Экспертное мнение

В практике встречаются случаи, когда люстра начинает мигать после установки. Чаще всего это связано с подсветкой выключателя или плохим контактом. Также бывает, что пользователь подключает L1 и L2 к одной фазе — тогда обе группы включаются одновременно. Диагностика занимает 10–15 минут, но экономит время и нервы.

Вопросы и ответы

Заключение

Подключение люстры с обозначениями N, L1, L2 — задача, требующая базовых знаний электротехники и строгого соблюдения правил безопасности. Главное — правильно идентифицировать провода на потолке, не перепутать ноль и фазу, и использовать надёжные соединения. Современные люстры, особенно светодиодные и умные, предъявляют повышенные требования к качеству монтажа.

• Всегда отключайте питание перед началом работ.
• Проверяйте провода индикатором, не полагайтесь на цвет.
• Используйте клеммы WAGO для надёжного контакта.
• Для LED-люстр важно соблюдать полярность и избегать подсветки выключателей.
• При сомнениях — обратитесь к профессиональному электрику.
