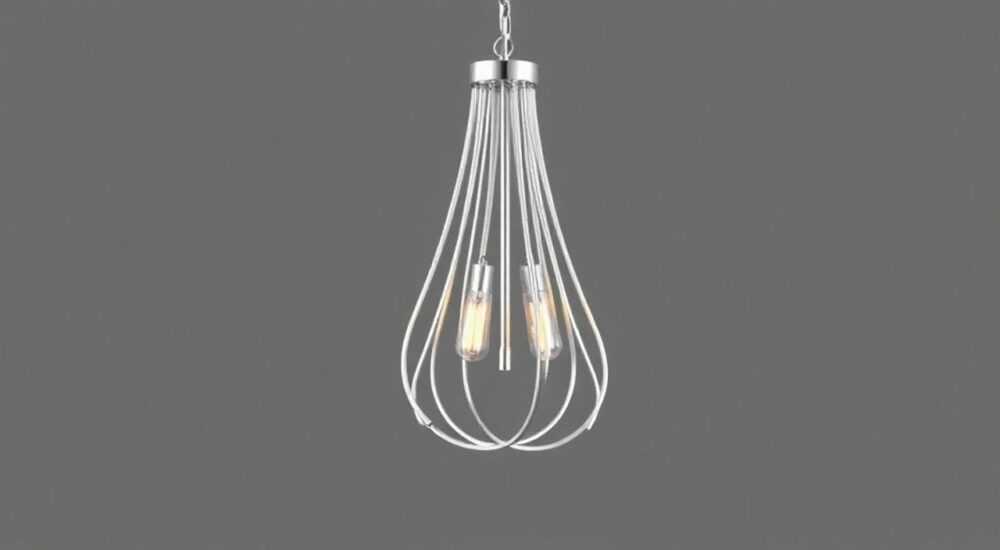

Люстра с тремя проводами какой куда

Соединение люстры с тремя проводами требует точного понимания цветовой маркировки и назначения каждого провода: фаза, ноль и заземление. Основное правило — фазный провод (обычно коричневый или красный) подключается к выключателю, нулевой (синий) — напрямую к соответствующей шине в распределительной коробке, а заземляющий (жёлто-зелёный) — к защитному контуру, если он присутствует в светильнике. Главная рекомендация — перед началом работ обязательно отключите питание на щитке и проверьте отсутствие напряжения индикаторной отвёрткой.

Установка или замена люстры — задача, с которой сталкивается почти каждый домовладелец. Современные светильники часто оснащаются тремя проводами, что вызывает вопросы у тех, кто привык к старой двухпроводной системе. Разобраться в этом необходимо не только для правильной работы освещения, но и ради безопасности. Ошибки при подключении могут привести к короткому замыканию, выходу из строя оборудования или даже поражению электрическим током. Особенно актуален этот вопрос при ремонте в квартирах с новой электропроводкой, где стандартом стали трёхжильные кабели.

В этой статье мы детально разберём, как правильно подключить люстру с тремя проводами, какие функции выполняет каждый провод, как определить их назначение, если маркировка стёрта, и какие ошибки чаще всего допускают начинающие. Также рассмотрим особенности подключения к одноклавишным и двухклавишным выключателям, а также современные решения, такие как использование LED-люстр и диммеров.

Что означают три провода в люстре

Современная электропроводка в жилых помещениях использует трёхжильный кабель, соответствующий требованиям ПУЭ (Правила устройства электроустановок). Три провода в люстре — это не прихоть производителя, а необходимость, обусловленная безопасностью и функциональностью. Каждый провод имеет своё назначение: один — фаза, второй — ноль, третий — заземление.

Фазный провод (L) подаёт напряжение от сети к светильнику. Он обычно имеет коричневую, белую или красную изоляцию. Этот провод соединяется с выходом выключателя. При включении цепь замыкается, и лампы загораются. Нулевой провод (N), как правило, синего цвета, служит для завершения электрической цепи. Он подключается напрямую к нулевой шине в распределительной коробке, минуя выключатель.

Третий провод — заземление (PE), окрашен в жёлто-зелёные полосы. Его задача — отводить ток при пробое изоляции на корпус светильника. Это предотвращает поражение человека током. Заземление особенно важно для металлических люстр, где корпус может оказаться под напряжением при аварийной ситуации.

Стандарты цветовой маркировки по ГОСТ

Цветовая маркировка проводов регламентируется ГОСТ Р 50462–2019. Согласно этому стандарту:

• Фаза (L): коричневый, чёрный, серый или красный;
• Ноль (N): синий или голубой;
• Заземление (PE): жёлто-зелёный.

Эти нормы действуют во всех странах Европейского союза и применяются в России. Однако при работе с импортными люстрами возможны отклонения — например, белый цвет для фазы. Всегда сверяйтесь с инструкцией производителя.

Как определить назначение проводов без маркировки

Иногда изоляция проводов стирается, особенно если люстра б/у или куплена на рынке. В таких случаях нельзя полагаться на цвета — требуется проверка. Использование мультиметра или индикаторной отвёртки становится обязательным шагом.

Для начала отключите питание на электрощитке. Затем аккуратно зачистите концы проводов. Подайте напряжение обратно и с помощью индикаторной отвёртки найдите фазу — она покажет наличие тока. Фазный провод в люстре должен быть подключён к выключателю, поэтому его нужно будет соединить с фазой из потолка.

Если используется мультиметр, установите его в режим измерения переменного напряжения (до 250 В). Один щуп заземлите (например, к батарее), вторым последовательно касайтесь проводов. На фазе будет около 220 В, на нуле — ноль. Заземление можно определить по наличию контакта с корпусом — прозвоните цепь между проводом и металлической частью люстры.

Пошаговый алгоритм проверки проводов

1. Отключите автомат на щитке.
2. Снимите крышку распределительной коробки.
3. Зачистите концы проводов на потоле и в люстре.
4. Включите автомат и определите фазу на потоле.
5. Маркером пометьте фазу, ноль и заземление.
6. Выключите автомат и приступайте к подключению.

Подключение к одноклавишному выключателю

Одноклавишный выключатель — самый распространённый тип в быту. Он управляет всеми лампами люстры одновременно. При подключении трёхпроводной люстры к такому выключателю схема остаётся простой: фаза идёт через выключатель, ноль — напрямую, заземление — к корпусу.

На потоле должно быть три провода: фаза от выключателя, ноль и заземление. Соответственно, вы соединяете:

• Коричневый (фаза) люстры — с фазой на потоле;
• Синий (ноль) — с нулевым проводом;
• Жёлто-зелёный (земля) — с проводом заземления.

Для соединения используйте клеммные колодки Wago — они обеспечивают надёжный контакт без скруток. Ни в коем случае не скручивайте алюминий и медь — это вызывает окисление и перегрев.

Если в вашей проводке нет заземления, жёлто-зелёный провод изолируйте термоусадкой или изолентой. Не оставляйте его оголённым.

Подключение к двухклавишному выключателю

Двухклавишный выключатель позволяет управлять группами ламп отдельно — например, включить половину люстры вечером и все лампы вечером. В этом случае схема усложняется: к люстре подводится две фазы.

На потоле будет:

• Один нулевой провод;
• Два фазных провода (от каждой клавиши);
• Один провод заземления.

Внутри люстры фазные провода отводятся к разным группам ламп. Например, при шести рожках — три и три. Вы должны соединить:

• Общий ноль люстры (синий) — с нулём на потоле;
• Первую группу фаз (коричневые) — с первой фазой на потоле;
• Вторую группу — со второй фазой;
• Заземление — к корпусу.

Если люстра однофазная, но с тремя проводами, то внутри все фазные жилы уже объединены. В этом случае её можно подключить только полностью.

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки. Вот самые частые:

• Перепутаны фаза и ноль. Это не всегда приводит к отказу работы, но создает риск — корпус люстры может оказаться под напряжением.
• Не подключено заземление. Часто игнорируют третий провод, считая его лишним. Это снижает безопасность.
• Скрутка без изоляции. Опасно! Всегда используйте клеммы или паяльник.
• Подключение под напряжением. Даже опытные электрики получали удар током, работая «на глаз».

Зачем нужен провод заземления

Заземление — это не роскошь, а необходимость. По статистике МЧС, до 15% случаев поражения током в быту связаны с неисправными светильниками. Заземление отводит ток при пробое изоляции, срабатывая как «аварийный выход» для электричества.

В люстрах с металлическим корпусом риск выше. Если произойдёт замыкание фазы на корпус, а заземления нет, человек, дотронувшийся до люстры, станет путём для тока. С заземлением ток уходит в землю, срабатывает УЗО, и питание отключается.

Экспертное мнение

«Сегодня многие потребители экономят на безопасности, игнорируя заземление. Но цена ошибки — здоровье и жизнь. При выборе люстры обращайте внимание не только на дизайн, но и на класс защиты. Для ванных комнат и кухонь нужны светильники с классом IP44 и выше. И да, три провода — это норма, а не исключение.»

— Анна Ковалёва, инженер-электрик, к.т.н., преподаватель РТУ МИРЭА

Вопросы и ответы

Заключение

Подключение люстры с тремя проводами — процесс, требующий внимания к деталям и соблюдения правил безопасности. Каждый провод выполняет свою функцию: фаза подаёт напряжение, ноль замыкает цепь, а заземление защищает от поражения током. Современные нормы электробезопасности делают трёхпроводную систему обязательной для новых построек.

• Фаза — коричневый/красный, подключается к выключателю.
• Ноль — синий, соединяется напрямую с шиной.
• Заземление — жёлто-зелёный, идёт на корпус люстры.
• Всегда отключайте питание перед работой.
• Используйте клеммные колодки вместо скруток.
