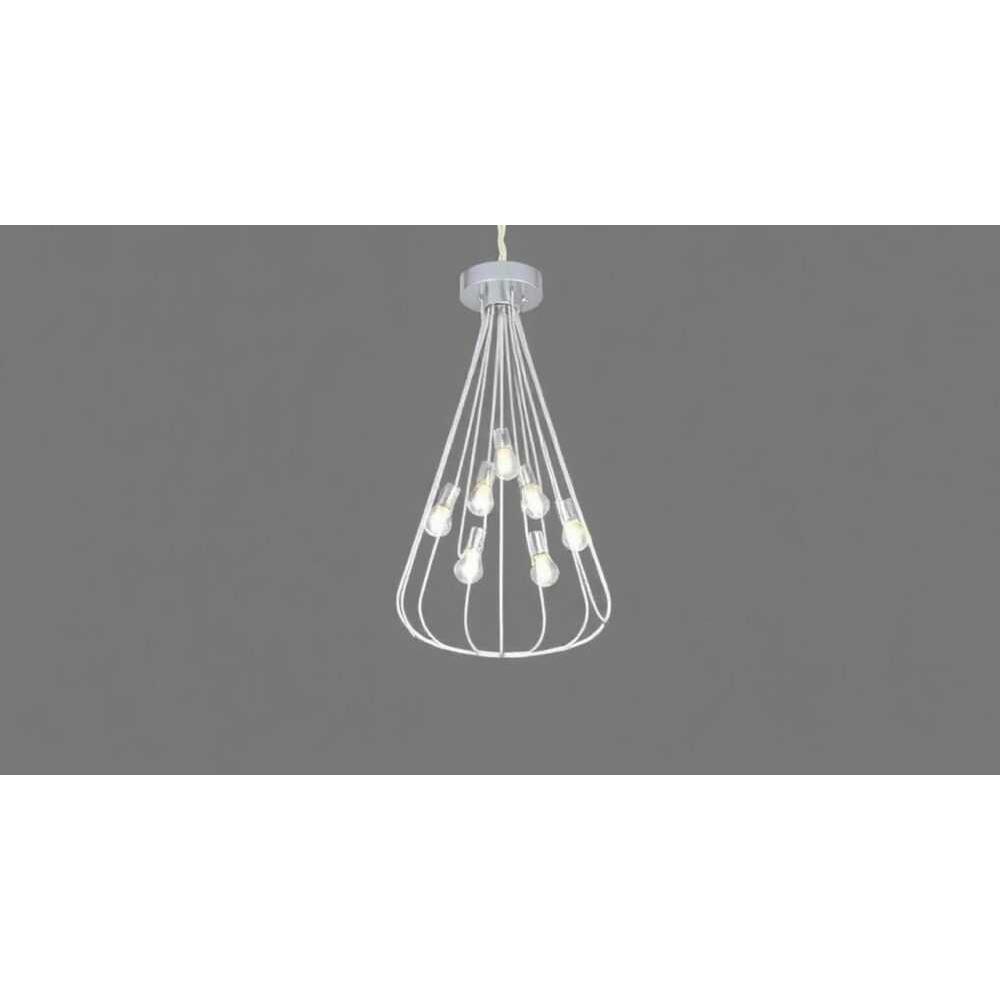

Люстра светодиодная с 3 проводами как подключить

Светодиодная люстра с тремя проводами — это современное осветительное решение, которое позволяет гибко управлять яркостью и режимами свечения. Подключение такого светильника требует понимания назначения каждого провода, а также базовых знаний электротехники. Главное — правильно определить фазу, ноль и коммутируемый провод управления, чтобы избежать короткого замыкания или выхода устройства из строя.

Для подключения светодиодной люстры с тремя проводами необходимо идентифицировать: фазу (L), ноль (N) и третий провод — обычно для второго контура или диммирования. Подключайте строго по схеме, используя мультиметр для проверки напряжения на потолочных проводах.

Содержание статьи:

Как работает люстра с тремя проводами
Варианты использования третьего провода
Подготовка к подключению
Инструменты и материалы
Схема подключения люстры с 3 проводами
Случай 1: Два потолочных провода (фаза и ноль)
Случай 2: Три потолочных провода (две фазы и ноль)
Тестирование после подключения
Частые ошибки и как их избежать
Ошибка 1: Перемешивание фазы и ноля
Ошибка 2: Соединение двух фаз между собой
Ошибка 3: Игнорирование заземления
Ошибка 4: Использование несовместимого диммера
Управление через диммер или «умный дом»
Экспертное мнение
Вопросы и ответы
Заключение

Как работает люстра с тремя проводами

Современные светодиодные люстры всё чаще оснащаются несколькими режимами работы: основное освещение, фоновая подсветка, диммирование, управление по Wi-Fi. Для реализации этих функций используется три провода: два питающих и один управляющий. Обычно это L (фаза), N (ноль) и дополнительный провод — второй контур (например, для включения отдельных групп диодов) или сигнал управления.

Трёхпроводная система отличается от классической двухпроводной тем, что позволяет разделить нагрузку. Например, при включении первого выключателя загорается центральная группа LED, при втором — периферийная. Такая схема экономит электроэнергию и создаёт разные атмосферы в помещении.

Важно понимать, что не все люстры с тремя проводами работают по принципу двухконтурного включения. Некоторые используют третий провод для передачи данных (в системах умного дома) или для подключения драйвера с регулировкой яркости. Поэтому перед подключением обязательно изучите инструкцию производителя.

Полезно знать: В большинстве случаев третий провод — это не заземление, а именно управляющий или второй фазный провод. Заземление, если оно есть, будет иметь жёлто-зелёную изоляцию и идти отдельно.

Варианты использования третьего провода

Управление двумя группами светодиодов — например, основная и декоративная подсветка.
Подключение диммера — третий провод может быть сигнальным для изменения яркости.
Интеграция с умным домом — передача данных по протоколам DALI, Zigbee или Bluetooth.
Работа с блоком питания — в модульных системах третий провод активирует резервный режим.

Подготовка к подключению

Перед началом работ необходимо обесточить линию. Отключите автомат в электрощитке, отвечающий за освещение в комнате. Проверьте отсутствие напряжения с помощью индикаторной отвёртки или мультиметра. Это обязательное правило безопасности.

Затем снимите старую люстру, если она установлена. Осмотрите потолочные провода. Их может быть два, три или даже четыре. Стандартная схема — два провода: фаза и ноль. Если установлен двойной выключатель, то будет две фазы и один ноль. Именно в этом случае трёхпроводная люстра подключается полноценно.

Подготовьте инструмент: мультиметр, изоленту, клеммы WAGO (рекомендовано), отвёртку, нож для зачистки изоляции. Не используйте скрутки — они ненадёжны и запрещены ПУЭ (Правилами устройства электроустановок).

«Всегда проверяйте маркировку проводов на люстре. Производители указывают L, N, L1 или COM. Если маркировки нет — ищите документацию или звоните в службу поддержки.» — Алексей Романов, электромонтёр 5-го разряда, стаж 18 лет

Инструменты и материалы

Мультиметр — для определения фазы и ноля.
Клеммы WAGO — обеспечивают надёжное соединение без пайки.
Изолента или термоусадка — для дополнительной защиты.
Лестница или устойчивая подставка — для безопасного доступа.
Индикаторная отвёртка — как дополнительное средство проверки.

Полезно знать: На рынке есть люстры, где третий провод — это шина данных. Такие модели нельзя подключать к обычному выключателю. Требуется совместимый контроллер или шлюз умного дома.

Схема подключения люстры с 3 проводами

Основная задача — правильно распределить провода между потолочными кабелями. Ниже приведены наиболее распространённые варианты.

Случай 1: Два потолочных провода (фаза и ноль)

Если на потолке только два провода, а у люстры три — один из управляющих проводов остаётся неиспользованным. Чаще всего это второй фазный провод (L1). В этом случае:

Фазу (L) с потолка подключите к фазному проводу люстры.
Ноль (N) — к нулевому проводу.
Третий провод (L1) изолируйте — он не подключается.

Люстра будет работать в одном режиме — полном включении всех светодиодов.

Случай 2: Три потолочных провода (две фазы и ноль)

Такое бывает при наличии двойного выключателя. Здесь возможна реализация двух режимов:

Провод 1 (фаза 1) → L на люстре.
Провод 2 (фаза 2) → L1 (третий провод).
Общий ноль (N) → N на люстре.

Теперь первый клавишей включаются одни светодиоды, вторым — другие. Можно использовать комбинированный режим.

Потолочный провод	Назначение	Подключение к люстре
Красный / Коричневый	Фаза 1 (L)	L (основной)
Чёрный / Серый	Фаза 2 (L1)	L1 (управляющий)
Синий	Ноль (N)	N
Жёлто-зелёный	Заземление (PE)	К корпусу, если есть

Тестирование после подключения

После сборки:

Включите автомат в щитке.
Проверьте работу каждой клавиши выключателя.
Убедитесь, что нет мерцания, постороннего шума или нагрева.
Если люстра мигает — возможна несовместимость с диммером или ошибка в подключении.

Полезно знать: Если люстра подключена к двойному выключателю, но работает только от одной клавиши, проверьте, не закорочены ли провода L и L1 на стороне люстры. Некоторые модели объединяют их внутри — в таком случае нужна модель с раздельными контурами.

Частые ошибки и как их избежать

Несмотря на кажущуюся простоту, подключение трёхпроводной люстры часто сопровождается типичными ошибками.

Ошибка 1: Перемешивание фазы и ноля

Подключение ноля вместо фазы приводит к тому, что люстра остаётся под напряжением даже при выключенном состоянии. Это опасно для обслуживания и может вызвать удар током.

Ошибка 2: Соединение двух фаз между собой

Если случайно соединить L и L1 на стороне люстры, произойдёт короткое замыкание при включении второй клавиши. Это может выбить автомат или повредить электронику.

Ошибка 3: Игнорирование заземления

Если люстра металлическая и имеет контакт заземления, его обязательно нужно подключить. Это защитит от пробоя и увеличит срок службы.

Ошибка 4: Использование несовместимого диммера

Не все диммеры работают с LED-лампами. Особенно если третий провод — это канал диммирования. Используйте только диммеры с маркировкой «LED», «TRIAC», «PWM» или «0–10V».

«Я видел десятки случаев, когда люстра мигала из-за того, что хозяин подключил её к выключателю с подсветкой. Индикатор создавал паразитный ток. Решение — либо убрать подсветку, либо поставить параллельный резистор.» — Михаил Костин, инженер-электрик, 12 лет в сфере бытового освещения

Управление через диммер или «умный дом»

Современные светодиодные люстры всё чаще интегрируются в системы умного дома. Управление может происходить через:

Wi-Fi и приложение (например, Tuya, Mi Home);
Zigbee или Bluetooth;
Голосовые помощники (Алиса, Google Assistant).

В таких системах третий провод может быть не фазой, а шиной данных. Например, протокол 0–10 В использует отдельный аналоговый провод для регулировки яркости. Или DALI — цифровой интерфейс, где два провода передают данные и питание.

Если вы хотите управлять люстрой с телефона, убедитесь:

Что она поддерживает Wi-Fi или имеет вход для шлюза.
Что в вашей сети стабильный интернет.
Что выключатель остаётся в положении «включено» — иначе люстра потеряет питание и не будет реагировать.

Полезно знать: При использовании умной люстры лучше установить проходной выключатель или оставить его включённым постоянно. Автоматическое управление теряет смысл, если свет отключён на стене.

Экспертное мнение

«Сегодня рынок переполнен LED-люстрами с тремя и более проводами. Но не все потребители понимают, что за этим стоит. Главное — читать документацию. Я рекомендую покупать продукцию с поддержкой стандартов: DALI, DMX, 0–10V. Это гарантирует совместимость и долгий срок службы. И никогда не экономьте на клеммах — WAGO спасут вас от многих проблем.» — Елена Фролова, руководитель отдела технической поддержки светотехнической компании «Люмен», 9 лет опыта

Она также отмечает, что в 70% случаев обращений в сервис связаны с неправильным подключением. Часто пользователи пытаются подключить трёхпроводную люстру к однофазной линии без учёта особенностей драйвера. Результат — мерцание, перегрев, выход из строя.

Вопросы и ответы

Можно ли подключить трёхпроводную люстру к одноклавишному выключателю?

Да, можно. Два фазных провода люстры (L и L1) соединяются вместе и подключаются к одной фазе на потолке. Ноль — к нулю. Люстра будет включаться полностью одной клавишей.

Почему люстра мигает после подключения?

Возможные причины: несовместимость с диммером, паразитное напряжение от подсветки выключателя, неправильная полярность, нестабильное питание. Проверьте схему, замените выключатель или добавьте шунтирующий резистор.

Что делать, если на потолке нет третьего провода?

Если в стене проложен только двухпроводной кабель, третий провод люстры (L1) изолируется. Полноценное двухрежимное управление невозможно без прокладки дополнительного провода.

Нужно ли заземлять светодиодную люстру?

Если корпус металлический и есть контакт PE — обязательно. Это требование ПУЭ. Для пластиковых корпусов заземление не требуется, но наличие его — плюс для безопасности.

Можно ли подключить люстру без электрика?

Да, если вы уверены в своих силах, имеете инструмент и соблюдаете правила безопасности. Но при сомнениях — лучше вызвать специалиста. Ошибка может стоить дороже, чем стоимость вызова.

Заключение

Подключение светодиодной люстры с тремя проводами — задача, требующая внимания к деталям, но вполне выполнимая своими силами. Ключ к успеху — правильная идентификация проводов, использование качественных соединителей и соблюдение техники безопасности.

Важно помнить, что третий провод не всегда является лишним. Он может открывать доступ к дополнительным режимам освещения, диммированию или интеграции с умным домом. Прежде чем изолировать его, убедитесь, что это действительно не нужно.

Правильное подключение — залог долгой и безопасной работы люстры. Не спешите, проверяйте каждый шаг, используйте мультиметр и следуйте инструкции производителя.

Определяйте назначение каждого провода до подключения.
Используйте клеммы WAGO вместо скруток.
Проверяйте совместимость с диммерами и умными системами.
Никогда не работайте под напряжением.
При сомнениях — обратитесь к профессиональному электрику.
