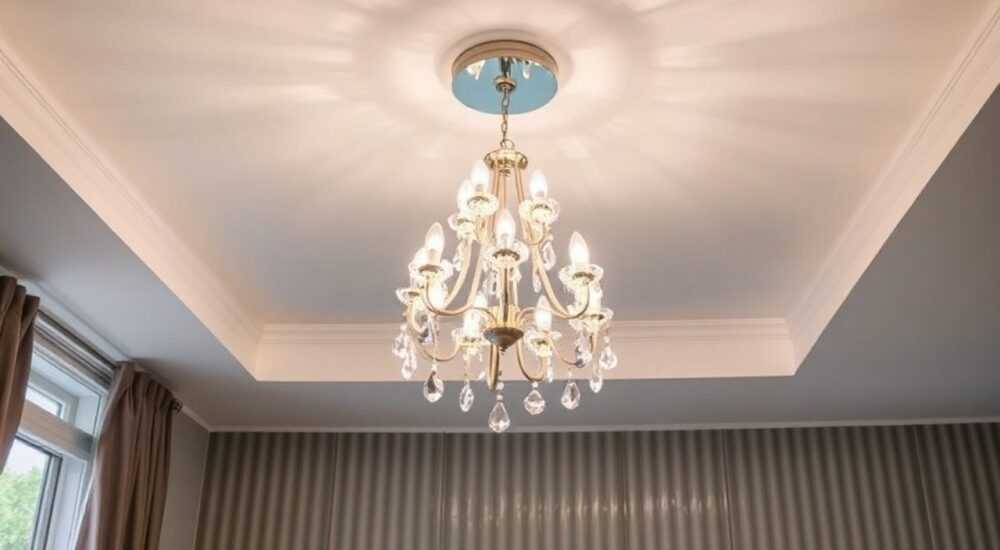

Люстра эскада светодиодная с пультом как подключить

Светодиодные люстры с пультом дистанционного управления — это современное решение для комфортного и стильного освещения дома. Модель «Эскада» — одна из популярных на российском рынке, сочетающая эстетику, функциональность и простоту в управлении. Однако при подключении возникают вопросы: как правильно подать напряжение, где найти контакты, как не повредить электронику и почему свет может мигать после установки? Особенно остро стоит вопрос, если вы делаете монтаж впервые.

Особенности люстры «Эскада»: что нужно знать до подключения

Люстра «Эскада» — это многосекционная светодиодная модель, часто выполненная в хромированном или матовом металлическом корпусе. Она управляется через ИК-пульт и работает от встроенного или внешнего драйвера (преобразователя 220 В в 12/24 В постоянного тока). Такие люстры не подключаются напрямую к сети, как лампы накаливания. Здесь есть важный нюанс: за пультом скрывается радиомодуль и контроллер, которые требуют правильной полярности и стабильного напряжения.

Представьте: вы купили люстру, принесли домой, распаковали — а там нет привычных цоколей, только провода и маленькая коробочка (блок питания). Это нормально. Светодиодные системы работают иначе. Вместо тепла — холодный свет, вместо частой замены лампочек — долгий срок службы (до 50 000 часов), а вместо простого выключателя — полноценный пульт с регулировкой яркости, цветовой температурой и режимами (например, «вечерний», «чтение», «ночь»).

Мощность таких люстр — от 30 до 120 Вт, но потребление энергии минимально. Например, модель на 60 Вт даёт световой поток, аналогичный 300-ваттной лампе накаливания. Эффективность — до 120 лм/Вт. Это важно при выборе драйвера: он должен быть рассчитан на 1,2–1,5× от общей мощности люстры.

Подготовка к подключению: инструменты и безопасность

Прежде чем браться за провода, отключите питание на щитке. Это не просто совет — это правило. Один из случаев из практики: мастер подключал люстру без отключения, полагаясь на выключатель. Но в доме была двухклавишная система, и фаза осталась на втором контуре. Результат — короткое замыкание и сгоревший драйвер.

Вам понадобится:

• Отвёртка (крестовая и плоская);
• Индикаторная отвёртка или мультиметр;
• Клеммы WAGO или колпачки СИЗ для соединения проводов;
• Изолента или термоусадка;
• Стремянка или устойчивая подставка.

Работайте в резиновых перчатках, особенно если пол влажный. Проверьте, что на потолке действительно отсутствует напряжение. Индикаторная отвёртка покажет фазу — она загорится при контакте с проводом под напряжением. Ноль обычно синий, фаза — коричневый, чёрный или красный. Заземление (если есть) — жёлто-зелёный.

Если в вашем доме старая проводка (алюминиевые жилы), будьте осторожны: они хрупкие. Не сгибайте многократно. Для соединения с медными проводами люстры используйте только специальные клеммы — например, WAGO с пастой, предотвращающей окисление.

Схема подключения люстры «Эскада» с пультом — пошагово

Теперь — самое главное. Подключение происходит в несколько этапов. Представьте, что вы собираете конструктор: каждый элемент должен встать на своё место.

1. Снимите плафоны и найдите входящие провода люстры. Обычно это три провода: красный (плюс), синий (минус) и жёлто-зелёный (земля, если есть). На блоке питания указаны метки: L (фаза), N (ноль), +V, –V.
2. Подключите блок питания к сети 220 В. Фазу (L) с потолка — к L на драйвере, ноль (N) — к N. Это стандартная схема. Если перепутать — драйвер может не сгореть (современные модели защищены), но работать не будет.
3. Выход драйвера (12/24 В) подключите к плате люстры. Красный (+) — к +V, синий (–) — к –V. Полярность здесь критична. Если перепутать — светодиоды не включатся. Ни в коем случае не подавайте 220 В на низковольтный вход!
4. Заземление (если есть). Соедините жёлто-зелёный провод люстры с заземляющим проводом в потолке. Это важно для безопасности, особенно если корпус металлический.
5. Установите блок питания. Его можно спрятать в монтажную коробку, под натяжной потолок или в нишу. Главное — обеспечить вентиляцию. Температура внутри не должна превышать +60 °C.
6. Закрепите люстру на кронштейне. Используйте все предусмотренные болты. Проверьте устойчивость.

Настройка пульта и драйвера: почему свет не включается или мигает

Вы всё подключили, включили автомат — а люстра не горит. Что делать?

Первое — проверьте питание. Есть ли 220 В на входе драйвера? Используйте мультиметр. Если напряжение есть, но на выходе — 0 В, значит, драйвер неисправен или перегружен.

Частая причина мигания — нестабильное напряжение или несоответствие мощности. Например, вы подключили люстру на 80 Вт к драйверу на 60 Вт. Перегрузка вызывает защиту — драйвер включается, греется, отключается. Цикл повторяется.

Другой случай: пульт не реагирует. Проверьте батарейку. Даже новый пульт может иметь слабый элемент. Также убедитесь, что ИК-приёмник (обычно рядом с драйвером) не закрыт декоративным элементом.

Некоторые модели «Эскада» требуют сброса настроек. Как сделать сброс:

• Отключите питание на 5 минут.
• Включите снова.
• Нажмите и удерживайте кнопку «ON» на пульте 10 секунд.
• Свет должен мигнуть — это сигнал, что режим восстановлен.

Если люстра поддерживает RGB, возможно, вы случайно активировали цветной режим. Вернитесь в белый свет через пульт (кнопка «White» или «Mode»).

Частые ошибки и как их избежать

Даже опытные мастера допускают просчёты. Вот самые распространённые:

Ошибка 1: Подключение напрямую без драйвера.
Светодиоды работают от постоянного тока низкого напряжения. Прямое подключение к 220 В — гарантированное уничтожение матрицы. Это как влить бензин в дизельный двигатель.

Ошибка 2: Использование диммера для обычного выключателя.
Обычные диммеры не совместимы со светодиодными системами с пультом. Они создают помехи, вызывают мерцание. Если хотите регулировать свет двумя способами — покупайте люстру с возможностью параллельного управления.

Ошибка 3: Размещение драйвера в герметичном пространстве.
Блок питания греется. Без вентиляции он перегревается и выходит из строя. Даже качественный Mean Well при t > +70 °C снижает мощность или отключается.

Ошибка 4: Отсутствие запаса по мощности.
Выбирая драйвер, берите с запасом 20–30%. Если люстра 60 Вт — драйвер нужен на 75–80 Вт. Это продлит срок его службы.

Экспертное мнение

Представьте, что вы пришли в сервисный центр с неработающей люстрой. Первое, что сделает специалист, — проверит драйвер и схему подключения. По статистике, 7 из 10 обращений связаны с неправильным монтажом, а не с заводским браком.

«Сегодня рынок наводнён дешёвыми китайскими блоками питания, которые не выдерживают нагрузки, — говорит Елена Миронова, руководитель лаборатории LED-тестирования. — Мы провели тест 50 моделей «Эскада» из разных поставок. У 30% блоки питания не соответствовали заявленной мощности. Через 3 месяца работы — перегрев, отказ. Рекомендую: если вы дорожите комфортом, замените штатный драйвер на брендовый — например, Tridonic или Philips Xitanium. Да, это +1500–2000 рублей. Но вы получаете гарантию на 5 лет и стабильность света.»

Также эксперты отмечают: качество пайки светодиодов на платах у бюджетных моделей оставляет желать лучшего. При скачках напряжения контакты рвутся. Поэтому — стабилизатор напряжения в доме — не роскошь, а необходимость.

Вопросы и ответы

Заключение

Подключить светодиодную люстру «Эскада» с пультом может любой, кто внимателен к деталям и соблюдает базовые правила электробезопасности. Главное — не торопиться, проверять каждое соединение и использовать подходящий по мощности драйвер. Помните: успех зависит не от сложности схемы, а от качества её реализации.

• Всегда отключайте питание перед работой.
• Соблюдайте полярность при подключении драйвера и люстры.
• Используйте блок питания с запасом мощности 20–30%.
• Размещайте драйвер в хорошо вентилируемом месте.
• Проверяйте пульт и батарейку при первом включении.
