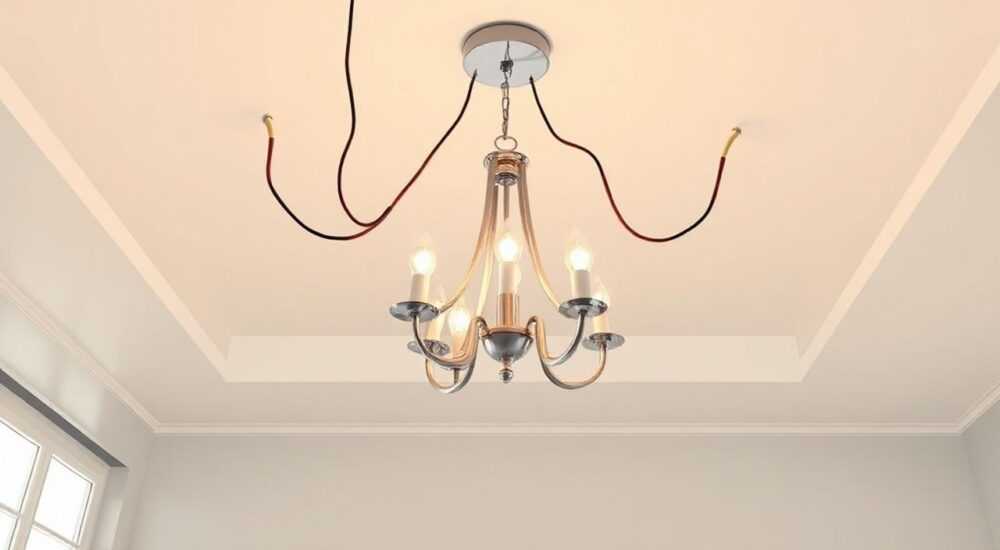

Люстра потолочная пятирожковая как правильно подсоединить провода

Пятирожковая потолочная люстра — классический элемент интерьера, который при правильной установке создаёт уютное и равномерное освещение. Подключение таких светильников требует базовых знаний электротехники, аккуратности и соблюдения техники безопасности. Многие владельцы пытаются подключить люстру самостоятельно, но сталкиваются с путаницей в проводах: где фаза, ноль и заземление, как правильно соединить кабели из потола с проводами люстры.

Как определить провода на потоле: фаза, ноль, заземление

Перед началом монтажа важно точно определить, какой из проводов на потолке является фазным, нулевым и заземлением. В большинстве современных домов используются стандартные цветовые обозначения: фаза — коричневый, чёрный или красный; ноль — синий или голубой; заземление — жёлто-зелёный. Однако полагаться только на цвет нельзя — в старых домах разводка может не соответствовать нормам.
Для точной идентификации используйте индикаторную отвёртку или мультиметр. Перед этим обязательно отключите автомат питания на щитке. Затем включите выключатель света и аккуратно проверьте каждый провод. При контакте с фазой индикатор загорится. Нулевой и заземляющий провода не должны давать сигнала.
Если на потолке три провода, скорее всего, это фаза, ноль и заземление. Если два — возможно, отсутствует заземление или используется одноклавишный выключатель. В домах с двухклавишными выключателями могут быть две фазы (две отдельные линии), что позволяет управлять группами ламп раздельно.

Пошаговое определение проводов

1. Отключите автомат на электрощитке, отвечающий за освещение в комнате.
2. Снимите крышку распределительной коробки или демонтируйте старую люстру.
3. Разведите провода так, чтобы они не касались друг друга.
4. Включите выключатель света.
5. Индикаторной отвёрткой проверьте каждый провод — где есть напряжение, тот и будет фазой.
6. Маркируйте провода изолентой или бирками: L (фаза), N (ноль), PE (заземление).

Если вы обнаружили две фазы, значит, выключатель двухклавишный, и вы можете разделить пятирожковую люстру на две группы — например, 3+2 лампы. Это даёт гибкость в управлении освещением: можно включать часть рожков днём, а все — вечером.

Подключение проводов люстры: пошаговая инструкция

После идентификации потолочных проводов переходите к подключению самой люстры. Пятирожковая модель обычно имеет один нулевой провод (синий) и один или несколько фазных (коричневых). Если люстра предусматривает раздельное включение, её внутренняя коммутация уже подготовлена для разделения на группы.
На корпусе или в инструкции производитель указывает, как объединены патроны. Чаще всего лампы делятся на две группы: например, три и две. Каждая группа подключается к своей фазе с потолка. Нулевой провод люстры всегда общий и соединяется с нулевым проводом на потолке.

Шаги подключения

1. Зачистите концы проводов на потолке и в люстре на 1–1,5 см с помощью стриппера или острого ножа.
2. Соедините нулевые провода (синие) между собой с помощью клеммной колодки WAGO или винтовой колодки.
3. Объедините фазные провода люстры в группы, если используется одноклавишный выключатель. Для двухклавишного — подключайте каждую группу к своей фазе с потолка.
4. Если есть заземление (жёлто-зелёный провод), подключите его к соответствующему контакту на корпусе люстры.
5. Аккуратно уложите соединения в монтажную коробку на потолке, не допуская перегибов и натяжения.
6. Закрепите люстру на крюке или планке.
7. Включите автомат и протестируйте работу.

Важно использовать качественные соединители. Клеммы WAGO обеспечивают надёжный контакт без скруток, что особенно актуально при соединении меди и алюминия. Скрутки без дополнительной изоляции запрещены ПУЭ (Правила устройства электроустановок).

Особенности подключения к одноклавишному и двухклавишному выключателям

Выбор схемы подключения зависит от типа выключателя. От этого зависит, как будет работать люстра: все лампы сразу или по группам.
При одноклавишном выключателе на потолок приходит одна фаза. Все пять ламп люстры подключаются параллельно к этой фазе и общему нулю. Это самый простой вариант, подходящий для небольших помещений, где не требуется регулировка уровня света.
Двухклавишный выключатель позволяет разделить нагрузку. Например, при входе в комнату можно включить три лампы, а при необходимости — добавить ещё две. Это экономит электроэнергию и создаёт зонирование света.

Если вы хотите изменить схему с одноклавишной на двухклавишную, потребуется прокладка дополнительного провода от распределительной коробки до выключателя. Эта работа сложнее и может потребовать штробления стен.

Типичные ошибки при подключении и как их избежать

Даже опытные мастера иногда допускают ошибки, которые приводят к неработающему свету, мерцанию ламп или короткому замыканию. Ниже — самые распространённые проблемы и способы их устранения.

Ошибка 1: Перепутаны фаза и ноль

Если люстра не включается, но индикатор показывает напряжение на обоих проводах, возможно, фаза и ноль поменяны местами. Это опасно: даже при выключенном выключателе патрон остаётся под напряжением. Проверьте подключение в распределительной коробке.

Ошибка 2: Отсутствие заземления

Многие игнорируют заземляющий провод, особенно если он отсутствует в старой проводке. Но для металлических люстр это важно — заземление защищает от поражения током при пробое изоляции.

Ошибка 3: Слабые соединения

Некачественные скрутки или ослабленные винты в клеммах вызывают нагрев, искрение и выход из строя ламп. Используйте только сертифицированные клеммники и регулярно проверяйте контакт.

Ошибка 4: Подключение светодиодных ламп к диммеру без совместимости

Если вы используете диммируемые лампы, убедитесь, что выключатель поддерживает регулировку яркости. Не все LED-лампы работают с диммерами — это может вызвать мерцание или преждевременный выход из строя.

Необходимые инструменты и материалы

Для безопасного и качественного подключения вам понадобятся:

• Индикаторная отвёртка или мультиметр;
• Стриппер или канцелярский нож для зачистки изоляции;
• Клеммные колодки WAGO (лучше использовать серии 222 или 2273);
• Изолента или термоусадочные трубки;
• Отвёртки (крестовая и плоская);
• Лестница или устойчивая подставка;
• Перчатки диэлектрические (по возможности).

Не используйте скрутки без дополнительной фиксации. Современные нормы ПУЭ рекомендуют исключительно клеммные соединения. Они быстрее, безопаснее и долговечнее.

Экспертное мнение

Профессиональные электрики подчёркивают: главное при подключении люстры — безопасность. Даже простая операция может стать опасной при нарушении правил.
«Сегодня многие покупают дорогие дизайнерские люстры, но экономят на монтаже, — говорит Сергей Ковалёв, руководитель электромонтажной бригады. — А ведь неправильно подключённый светильник — это риск пожара. Особенно если в доме старая проводка. Я рекомендую хотя бы один раз пригласить специалиста, чтобы проверить схему.»
Также эксперты обращают внимание на выбор ламп. Для пятирожковой люстры лучше использовать светодиодные источники с одинаковой цветовой температурой (например, 3000K для тёплого света). Разные лампы создают дисбаланс в восприятии света.

Вопросы и ответы

Заключение

Подключение пятирожковой потолочной люстры — задача, посильная даже начинающему мастеру, если соблюдать правила электробезопасности и чётко следовать инструкции. Ключевые моменты: правильная идентификация проводов, использование качественных соединителей и проверка схемы перед включением.

• Всегда отключайте электричество перед работой.
• Определяйте фазу, ноль и землю с помощью индикатора.
• Используйте клеммные колодки вместо скруток.
• При двухклавишном выключателе разделяйте лампы на группы.
• Проверяйте работу люстры в течение первых минут после включения.
