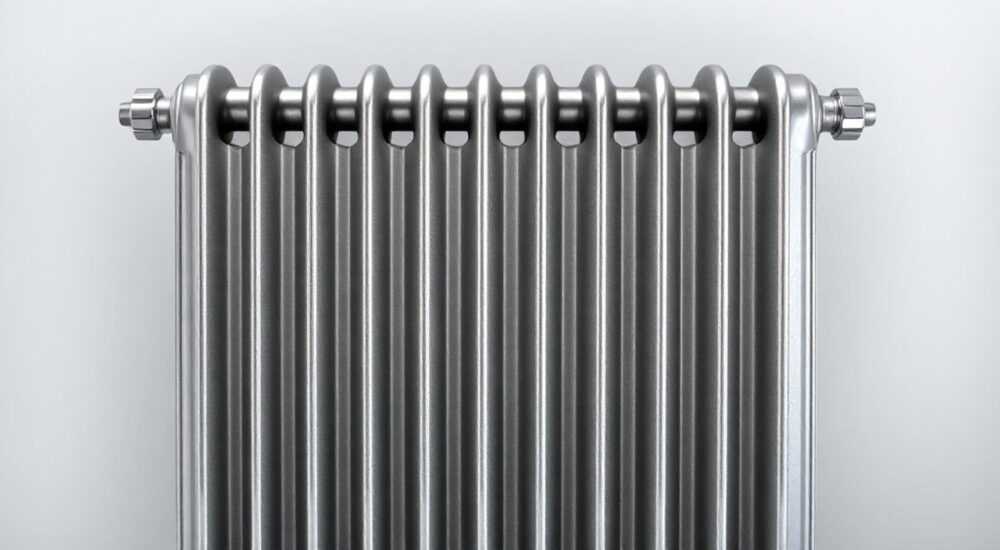

Максимальное количество секций в биметаллическом радиаторе

Максимальное количество секций в биметаллическом радиаторе зависит от конструкции, прочности корпуса и технических ограничений производителя. Обычно оно составляет от 8 до 14 секций, но некоторые модели могут достигать 16 или даже 20 секций при использовании усиленных соединений и специальных опор.

Выбор радиатора отопления — ответственный этап при проектировании системы обогрева. Биметаллические приборы пользуются популярностью благодаря сочетанию прочности стального сердечника и высокой теплоотдачи алюминиевого корпуса. Однако многие потребители сталкиваются с вопросом: сколько секций может быть в одном блоке? Ответ не так прост, как кажется, и требует понимания конструктивных, гидравлических и эксплуатационных факторов.

Устройство биметаллического радиатора

Биметаллический радиатор — это композитный отопительный прибор, сочетающий два металла: сталь и алюминий. Внутренний коллектор, по которому циркулирует теплоноситель, выполнен из стали или нержавеющей стали. Он защищён от коррозии и выдерживает высокое давление. Снаружи этот сердечник заключён в алюминиевый корпус, который быстро нагревается и эффективно отдаёт тепло в помещение.
Каждая секция соединяется с соседней через ниппели с уплотнителями. Такая модульная конструкция позволяет собирать радиаторы разной длины. Однако каждый дополнительный элемент увеличивает нагрузку на соединения и повышает риск протечки. Именно поэтому производители устанавливают верхние границы на количество секций.
Процесс сборки требует точной затяжки ниппелей. Перетяжка может привести к деформации резьбы, недотяжка — к течи. При большом числе секций даже небольшая погрешность в одной стыковке может вызвать перекос всей конструкции. Поэтому качество сборки становится критически важным.

Из чего состоит одна секция?

Одна секция биметаллического радиатора включает:

• внутренний стальной канал для теплоносителя;
• алюминиевый внешний кожух с рёбрами для увеличения площади теплообмена;
• верхнее и нижнее соединения (ниппели) с резьбой и уплотнительными кольцами;
• технологические отверстия для продувки и подключения.

Тепло передаётся от горячей воды к стали, затем к алюминию, а уже от него — в воздух. Этот многослойный путь снижает общую теплопроводность по сравнению с монолитным алюминиевым радиатором, но значительно повышает долговечность в условиях централизованного отопления.

Максимальное количество секций: технические пределы

Стандартные модели биметаллических радиаторов обычно имеют максимум 10–14 секций. Это обусловлено требованиями безопасности, нормами ГОСТ и практикой эксплуатации. Например, популярная модель Rifar Bimetall рассчитана на 14 секций, что соответствует длине около 95 см при ширине секции 75 мм.
Некоторые производители предлагают «длинные» серии с 16 или даже 20 секциями. Однако такие радиаторы требуют специальных условий: усиленные крепления, опора снизу, идеально ровная стена. Их установка возможна, но не рекомендуется без проектного расчёта и профессионального монтажа.
Рассмотрим типичные максимальные значения по брендам:

Обратите внимание: радиатор на 20 секций — это скорее исключение. Такие модели часто используются в промышленных помещениях или при индивидуальном заказе. В жилых домах они редки из-за сложности монтажа и риска аварий.

Почему нет радиаторов на 25 и более секций?

Физически собрать такой радиатор можно, но он будет небезопасен. Основные причины:

• термическое расширение: при нагреве металл удлиняется, и напряжение концентрируется в соединениях;
• гидроудар: в централизованной системе скачки давления могут разрушить самый слабый стык;
• деформация стены: вес радиатора на 20 секций превышает 30 кг, что требует капитальной стены и анкерных креплений.

Кроме того, эффективность такого радиатора снижается: дальние секции прогреваются хуже из-за потерь в трубах. Это делает его энергетически неэффективным.

Факторы, ограничивающие длину радиатора

Количество секций в биметаллическом радиаторе зависит от нескольких ключевых факторов. Первый — это давление в системе отопления. В многоэтажках оно может достигать 12–16 атмосфер, особенно при гидроударах. Чем больше секций, тем выше суммарная нагрузка на соединения.
Второй фактор — тепловое расширение. Алюминий и сталь расширяются по-разному. При нагреве от 20°C до 90°C радиатор длиной 1,5 метра удлиняется примерно на 1,5–2 мм. Если конструкция не может компенсировать это движение, возникают внутренние напряжения, ведущие к микротрещинам и утечкам.
Третий — вес и крепление. Радиатор на 14 секций весит около 20–25 кг в сухом состоянии. Заполненный водой — ещё на 10–12 кг тяжелее. Обычные кронштейны рассчитаны на нагрузку до 20 кг на точку. Установка длинного радиатора требует трёх и более точек крепления и, возможно, нижней опоры.

Где чаще всего допускают ошибки?

• Установка на гипсокартон или пустотелые стены. Даже при наличии креплений такие стены не выдержат вес.
• Игнорирование нижней опоры. Для радиаторов длиннее 1,2 м опора обязательна, но её часто экономят.
• Перетяжка ниппелей при сборке. Особенно актуально при самостоятельной установке: усилие должно быть строго контролируемым.
• Отсутствие байпаса и термостатического клапана. Без них регулировка температуры невозможна, а ремонт системы требует полного слива.

Альтернативы длинным радиаторам

Если помещение требует высокой тепловой мощности, лучшее решение — не увеличивать число секций, а использовать несколько радиаторов. Например, в длинной комнате можно установить два прибора по 10 секций у разных стен или окон. Это обеспечит равномерный прогрев и снизит механическую нагрузку.
Другой вариант — монолитные биметаллические радиаторы. В отличие от сборных, они изготавливаются как единая конструкция методом литья под давлением. Отсутствие межсекционных соединений делает их прочнее и позволяет выпускать более длинные модели — до 24 секций у некоторых итальянских брендов.
Также стоит рассмотреть комбинированный подход: биметаллический радиатор + конвектор у пола или тёплый плинтус. Это особенно актуально для панорамных окон, где одной батареи недостаточно для создания тепловой завесы.

Когда оправдано использование длинного радиатора?

1. Если дизайн интерьера требует единой линии отопления (например, в лофте или минимализме).
2. При ограниченном пространстве под окном, где нельзя установить два прибора.
3. В новых домах с автономным отоплением и стабильным давлением.
4. При использовании усиленных моделей с нижним подключением и опорой.

Представьте ситуацию: вы ремонтируете квартиру в новостройке с панорамным остеклением. Под окном мало места, но нужно отдать 2500 Вт тепла. Вместо одного радиатора на 20 секций лучше выбрать два по 12 секций — один под окном, второй чуть в стороне. Так вы получите тот же КПД, но с меньшим риском.

Как правильно подобрать количество секций

Чтобы избежать ошибок, следуйте проверенному алгоритму расчёта. Стандартная формула: 100 Вт на 1 м² площади при потолке 2,7 м. Для угловой комнаты добавляют 20%, для крайнего этажа — ещё 10%. Например, угловая комната 18 м² на последнем этаже: 18 × 100 × 1,2 × 1,1 = 2376 Вт.
Зная теплоотдачу одной секции (обычно 150–200 Вт), делим общую мощность на этот показатель. При 180 Вт/сек: 2376 / 180 ≈ 13,2 → округляем вверх до 14 секций.
Но не спешите заказывать одну батарею. Разделите нагрузку:

• 14 секций → два радиатора по 7;
• 16 секций → два по 8;
• 18–20 секций → три по 6–7.

Это повысит надёжность и позволит зонировать обогрев. Также упростится монтаж и обслуживание.

Чек-лист при выборе

Перед покупкой проверьте:

• соответствие максимального числа секций паспортным данным;
• тип стен и возможность установки анкеров;
• наличие нижней опоры для длинных моделей;
• давление в системе (особенно в старых домах);
• наличие терморегулятора и шарового крана.

Экспертное мнение

По его словам, популярное заблуждение — что «чем больше, тем лучше». На деле, радиатор должен соответствовать не только теплопотреблению, но и условиям установки. «Я видел, как хозяева гордились своей 20-секционной батареей, а через год платили за ремонт обоев после протечки. Не повторяйте их ошибку», — добавляет он.

Вопросы и ответы

Заключение

Максимальное количество секций в биметаллическом радиаторе — не просто цифра в каталоге. Это результат инженерных расчётов, учитывающих прочность, безопасность и эффективность. Хотя некоторые модели достигают 20 секций, использовать их нужно с осторожностью и только при наличии технических условий.
Лучшая стратегия — выбирать не самую длинную батарею, а оптимальное распределение тепловой мощности. Два радиатора по 10 секций надёжнее, безопаснее и эффективнее одного на 20. Это особенно важно в условиях централизованного отопления с гидроударами и перепадами давления.

• Стандартный максимум — 14 секций, редкие модели — до 20.
• Превышение лимита ведёт к риску утечек и аннулирует гарантию.
• Длинные радиаторы требуют усиленных креплений и нижней опоры.
• Разделение мощности между несколькими приборами — более надёжное решение.
• Всегда сверяйтесь с паспортом изделия и условиями эксплуатации.
