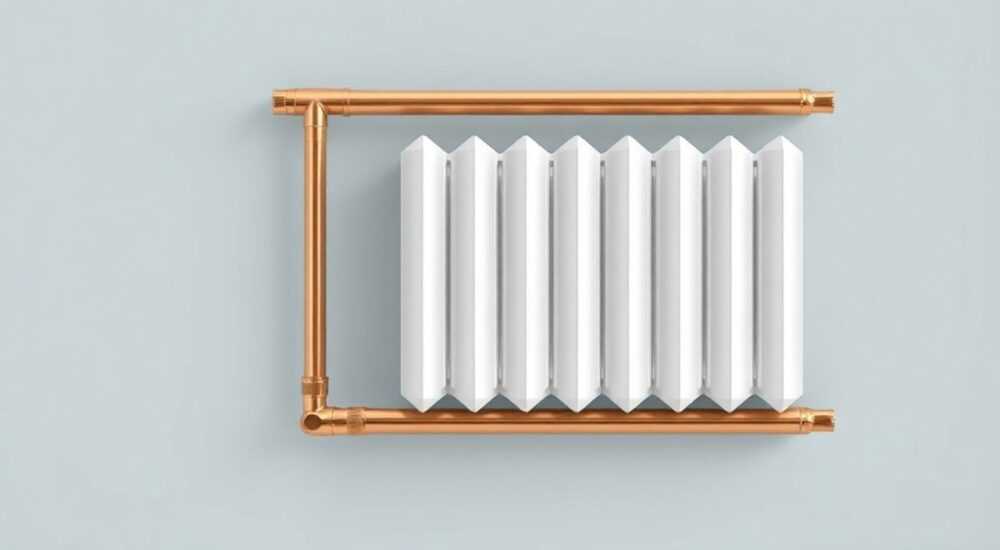

Медно алюминиевые радиаторы отопления

Современные системы отопления требуют эффективных, долговечных и экономичных решений. Одним из таких решений стали медно-алюминиевые радиаторы — гибридные приборы, сочетающие лучшие свойства двух металлов: высокую теплопроводность меди и большую площадь теплоотдачи алюминия. Благодаря своей конструкции они обеспечивают быстрый прогрев помещения и устойчивость к перепадам давления в системе.

Что такое медно-алюминиевые радиаторы отопления

Медно-алюминиевые радиаторы — это секционные или панельные отопительные приборы, в которых теплоноситель циркулирует по медным трубкам, а теплообмен осуществляется через алюминиевые пластины (ребра). Такая конструкция позволяет достичь высокой эффективности передачи тепла в помещение при относительно небольшом объеме теплоносителя.
Основная идея такого решения — объединить химическую стойкость и высокую теплопроводность меди (в 6–7 раз выше, чем у стали) с легкостью, доступностью и отличными теплоотводящими свойствами алюминия. В результате получается компактный, но мощный прибор, способный быстро реагировать на изменения температуры.
Такие радиаторы чаще всего используются в автономных системах отопления, где владелец может контролировать качество теплоносителя. Они не предназначены для централизованных городских сетей с агрессивной средой и высоким давлением.

Устройство и принцип работы

Конструктивно медно-алюминиевый радиатор состоит из нескольких ключевых элементов:

• Медные трубки — служат каналом для движения горячего теплоносителя. Они обладают высокой коррозионной стойкостью и выдерживают значительные температурные нагрузки.
• Алюминиевые ребра — насажены на медные трубки методом развальцовки или прессовки. Они увеличивают площадь поверхности теплообмена, что значительно повышает КПД.
• Корпус и защитный кожух — защищают внутренние элементы от механических повреждений и улучшают внешний вид прибора.
• Подключение — обычно выполняется через резьбовые соединения G½ или G¾ дюйма, совместимые с большинством коллекторных систем.

Принцип работы основан на конвекции и излучении. Горячий теплоноситель проходит по медной трубке, нагревая её. Тепло передаётся алюминиевым пластинам, которые, в свою очередь, нагревают окружающий воздух. За счёт большой площади оребрения достигается интенсивный тепловой поток.

Процесс теплопередачи

1. Теплоноситель (вода или антифриз) поступает в медную трубку при температуре 60–85 °C.
2. Медь мгновенно нагревается благодаря высокой теплопроводности (около 400 Вт/(м·К)).
3. Тепло передаётся алюминиевым пластинам, коэффициент теплопроводности которых составляет около 200–240 Вт/(м·К).
4. Нагретый воздух поднимается вверх, создавая естественную конвекцию.
5. Охлаждённый воздух поступает снизу, замыкая цикл.

Преимущества и недостатки

Любой технический выбор требует взвешенного подхода. Медно-алюминиевые радиаторы имеют ряд существенных плюсов, но также сопряжены с определёнными ограничениями.

Преимущества

• Высокая теплоотдача — комбинация меди и алюминия обеспечивает один из лучших показателей КПД среди всех типов радиаторов. При одинаковых габаритах они могут быть на 20–30% эффективнее биметаллических аналогов.
• Быстрый нагрев и остывание — система оперативно реагирует на регулировку термостата, что важно при использовании автоматики и умных систем управления.
• Компактность — за счёт высокой плотности теплообмена радиаторы можно делать меньшего размера, что актуально для малогабаритных помещений.
• Устойчивость к коррозии — медь устойчива к окислению, особенно в замкнутых системах с подготовленным теплоносителем.
• Долговечность — при правильной эксплуатации срок службы достигает 30–40 лет.

Недостатки

• Высокая стоимость — цена в 1.5–2 раза выше, чем у алюминиевых или стальных радиаторов, из-за дорогих материалов и сложности производства.
• Чувствительность к качеству теплоносителя — наличие щелочей, хлоридов или кислорода может вызвать электрохимическую коррозию на границе двух металлов.
• Ограниченная ремонтопригодность — при повреждении медной трубки замена секции невозможна; требуется полная замена блока.
• Не рекомендованы для центрального отопления — высокое давление и загрязнённый теплоноситель быстро выводят такие приборы из строя.

Сравнение с другими типами радиаторов

Чтобы понять, стоит ли выбирать медно-алюминиевые радиаторы, полезно сравнить их с наиболее распространёнными аналогами.

Из таблицы видно, что медно-алюминиевые радиаторы лидируют по теплоотдаче и долговечности, но уступают по надёжности в жёстких условиях. Их ниша — автономные системы с контролируемым качеством воды.

Как выбрать и рассчитать мощность

Выбор радиатора начинается с расчёта необходимой тепловой мощности. Это зависит от объёма помещения, климатической зоны, качества утепления и типа окон.
Стандартная формула:
Q = V × 40 Вт,
где Q — мощность в ваттах, V — объём помещения в м³.
Например, для комнаты 4×5 м с высотой потолков 2.7 м:
V = 4×5×2.7 = 54 м³ → Q = 54 × 40 = 2160 Вт.

Корректирующие коэффициенты

• +15–20%, если окна выходят на север или в тень;
• +10%, если более одного окна;
• –10–15%, если установлены энергосберегающие стеклопакеты;
• +20%, если радиатор устанавливается в нише или за экраном.

После расчёта мощности подбирается количество секций. Если одна секция медно-алюминиевого радиатора даёт 250 Вт, то для 2160 Вт потребуется: 2160 / 250 ≈ 8.6 → округляем до 9 секций.

Монтаж и подключение

Установка медно-алюминиевых радиаторов требует профессионального подхода. Ошибки на этом этапе могут свести на нет все преимущества оборудования.

Пошаговая инструкция

1. Подготовка места — очистите стену, проверьте несущую способность. Радиаторы крепятся на кронштейны, вмонтированные в капитальную стену.
2. Разметка и установка кронштейнов — используйте уровень. Расстояние от пола до низа радиатора — не менее 10 см, до подоконника — не менее 5 см.
3. Сборка секций (если применимо) — соединяйте с помощью ниппелей с паронитовыми прокладками. Затягивайте равномерно, чтобы не перекосить.
4. Подключение труб — используйте диэлектрические муфты, чтобы исключить контакт меди с алюминиевыми или стальными трубами.
5. Установка крана Маевского и заглушек — обязательны для удаления воздуха.
6. Опрессовка системы — проверьте герметичность при давлении 1.5 от рабочего (например, 15 бар при рабочем 10 бар).

Обслуживание и долговечность

Правильно установленный и обслуживаемый медно-алюминиевый радиатор может работать десятилетиями без ремонта.
Ключевые меры по уходу:

• Ежегодно перед отопительным сезоном проверяйте герметичность соединений.
• Очищайте алюминиевые пластины от пыли с помощью мягкой щётки или пылесоса.
• Контролируйте pH теплоносителя — он должен быть в пределах 6.5–8.5.
• Раз в 3–5 лет проводите промывку системы, особенно если заметили снижение теплоотдачи.

Для продления срока службы используйте специальные ингибиторы коррозии в составе теплоносителя. Антифризы на основе пропиленгликоля совместимы с медью и алюминием.

Экспертное мнение

На рынке отопительного оборудования медно-алюминиевые радиаторы занимают нишевую позицию, но именно в этой нише они незаменимы.
«Мы устанавливали такие радиаторы в загородных домах с тепловыми насосами. Там важна не только эффективность, но и точное регулирование температуры. Медно-алюминиевые приборы отлично вписываются в эту концепцию. Однако повторюсь: только в автономных системах. В многоквартирных домах — это риск», — комментирует Дмитрий Козлов, руководитель монтажной бригады «ТеплоДом».
Главный принцип выбора — соответствие системы и прибора. Нельзя «подгонять» оборудование под неподходящие условия. Иногда проще и выгоднее выбрать биметаллический радиатор, чем рисковать с медно-алюминиевым в агрессивной среде.

Вопросы и ответы

Заключение

Медно-алюминиевые радиаторы — это высокотехнологичное решение для тех, кто ценит эффективность, долговечность и комфорт. Они не для массового применения, но незаменимы в правильно организованных автономных системах отопления.

• Медно-алюминиевые радиаторы обеспечивают максимальную теплоотдачу при компактных размерах.
• Оптимальны для автономных систем с контролируемым качеством теплоносителя.
• Требуют профессионального монтажа и регулярного ухода.
• Не подходят для централизованного отопления.
• Оправданы в проектах с повышенными требованиями к энергоэффективности.
