Мембранный бак для отопления для чего нужен

Мембранный бак для отопления — это важный элемент закрытой системы отопления, который компенсирует тепловое расширение теплоносителя, поддерживает стабильное давление в контуре и предотвращает аварийные ситуации при резких перепадах температуры. Его установка обязательна в большинстве современных котельных установок, особенно с настенными газовыми или электрическими котлами. Без него система работает с высоким риском гидроударов, разрыва труб или выхода из строя оборудования.

Зачем нужен мембранный бак в системе отопления

При нагреве жидкости её объём увеличивается. В замкнутой системе отопления, где циркулирует вода или антифриз, это приводит к росту давления. Если не предусмотреть способ компенсации этого расширения, давление может достичь критических значений, что вызовет срабатывание предохранительного клапана, утечку теплоносителя или даже разрушение оборудования.

Мембранный бак решает эту проблему, принимая избыток теплоносителя в себя. Он действует как «буфер», сглаживая колебания давления и обеспечивая стабильную работу насосов, котла и трубопроводов. Это особенно важно в системах с высокой мощностью и большой протяжённостью контуров.

Без расширительного бака система становится непредсказуемой. Даже при корректной первоначальной заправке возможны скачки давления при включении горелки или остановке насоса. Такие режимы сокращают срок службы всех компонентов. Кроме того, многократное срабатывание сбросного клапана приводит к потере теплоносителя и необходимости постоянного долива, что вызывает завоздушивание и снижение КПД.

Устройство и принцип работы мембранного бака

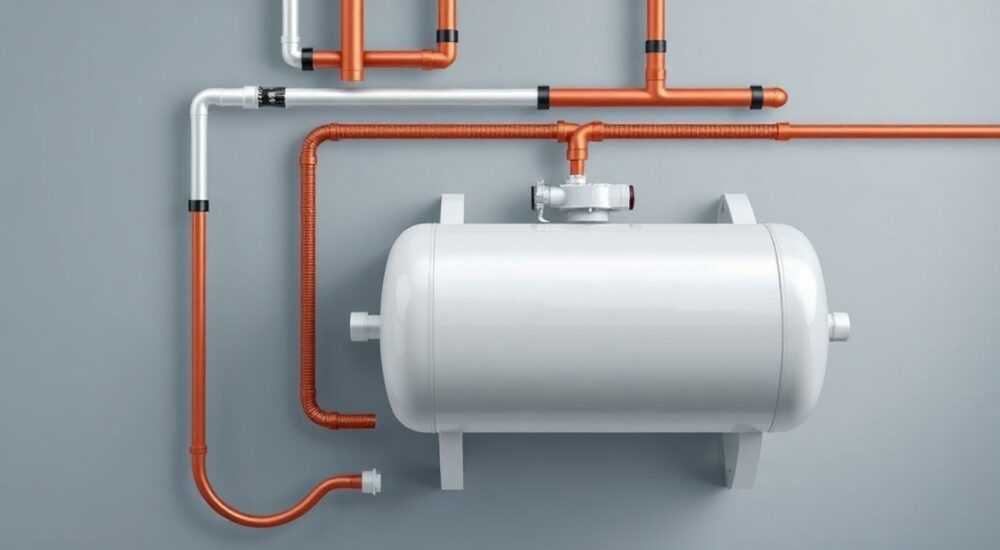

Мембранный бак представляет собой герметичный металлический корпус, внутри которого находится эластичная мембрана (диафрагма). Эта мембрана делит ёмкость на две камеры: одну — для теплоносителя, другую — для воздуха или инертного газа.

При нагреве системы теплоноситель поступает в бак через подключение в нижней части. Мембрана растягивается, сжимая газовую камеру. При остывании процесс идёт в обратном направлении: газ расширяется, выталкивая воду обратно в систему. Таким образом, давление остаётся в заданном диапазоне.

Конструктивно баки бывают двух типов: с заменяемой мембраной («груша») и с фиксированной диафрагмой. Первые более практичны — при повреждении мембрану можно заменить, не меняя весь бак. Вторые дешевле, но при износе требуют полной замены устройства.

Шаги работы мембранного бака

1. Система холодная: давление в газовой камере выше, чем в контуре отопления.
2. Начало нагрева: вода расширяется, поступает в бак, мембрана деформируется.
3. Максимальная температура: бак заполнен частично, давление в системе стабильно.
4. Остывание: газ в камере расширяется, выдавливает воду обратно в трубы.
5. Цикл повторяется при каждом включении котла.

Виды мембранных баков: различия и особенности применения

Выбор типа бака зависит от схемы отопления, объёма системы и условий эксплуатации. На рынке представлены несколько основных категорий:

• По конструкции мембраны: с фиксированной диафрагмой и сменной «грушей».
• По способу установки: вертикальные и горизонтальные модели.
• По назначению: для отопления (красные) и для водоснабжения (синие).
• По объёму: от 5 до 1000 литров и более.

Красные баки имеют мембрану из EPDM-резины, устойчивой к высоким температурам (до 100–120 °C), что делает их пригодными для систем отопления. Синие рассчитаны на холодную воду и не подходят для этих целей. Использование нецелевого оборудования приводит к быстрому износу и авариям.

Выбор по расположению

Горизонтальные баки (до 25 л) удобны для настенных котлов. Вертикальные (от 50 л) — для напольных котлов и больших домов. При объёме свыше 100 л рекомендуются вертикальные модели с нижним фланцем — они лучше отводят воздух и проще в обслуживании.

Как подобрать объём мембранного бака

Недостаточный объём бака не справится с компенсацией расширения, избыточный — приведёт к перерасходу средств и занимает лишнее место. Для расчёта используется формула:

V = (V_сист × k) / D

где:

• V_сист — общий объём теплоносителя в системе;
• k — коэффициент расширения (для воды ~4%, для антифриза — до 4,4%);
• D — эффективность мембраны (зависит от начального и максимального давления).

Объём системы можно оценить так: 15 л на 1 кВт мощности котла. Например, при 24 кВт — V_сист ≈ 360 л. При k=0,04 и D=0,5 получаем V = (360×0,04)/0,5 = 28,8 л. Значит, нужен бак не менее 30 л.

Таблица подбора по мощности котла

Если используется антифриз, объём бака увеличивают на 20–30%. Также учитывают возможность будущего расширения системы — например, добавления тёплого пола.

Монтаж и настройка мембранных баков

Правильная установка — залог долгой и бесперебойной работы. Бак монтируется на обратной трубе перед котлом, после циркуляционного насоса. Это позволяет избежать попадания воздуха и обеспечить стабильное давление.

Перед подключением проверяют давление в воздушной камере. Оно должно быть на 0,1–0,2 бар ниже статического давления в системе. Например, при 1,5 бар в системе — давление в баке выставляют на 1,3 бар. Измерения проводят манометром на золотнике (как у шины).

Подключение выполняется через шаровой кран и тройник — это позволяет демонтировать бак без слива всей системы. Используют гибкие подводки или жёсткие соединения с компенсаторами. Горизонтальные баки устанавливают строго по уровню, вертикальные — без перекосов.

Алгоритм настройки

1. Отключить систему, слить давление.
2. Спустить воздух из мембранной камеры.
3. Накачать воздух до требуемого значения (через золотник).
4. Подключить бак к системе.
5. Заполнить систему теплоносителем, удалить воздух.
6. Проверить работу при нагреве до максимума.

Распространённые ошибки при использовании мембранных баков

Даже качественный бак может выйти из строя из-за неправильного монтажа или настройки. Наиболее частые ошибки:

• Неправильное давление в воздушной камере: слишком высокое — бак не включается в работу; слишком низкое — мембрана перегружена, быстро рвётся.
• Установка без отсечного крана: при ремонте приходится сливать всю систему.
• Использование бака для ГВС в системе отопления: синие баки не выдерживают температур, мембрана деградирует.
• Недостаточный объём: постоянное срабатывание предохранительного клапана, потеря теплоносителя.
• Установка вверх ногами (для вертикальных): воздух скапливается в нижней части, мешает работе.

Ещё одна распространённая ошибка — игнорирование техобслуживания. Со временем воздух медленно уходит из камеры. Раз в год нужно проверять и подкачивать давление. Пренебрежение этим приводит к «залипанию» мембраны и снижению эффективности.

Эксплуатация, обслуживание и ремонт

При соблюдении условий эксплуатации мембранный бак служит 5–15 лет. Ключевые факторы долговечности: стабильное давление, отсутствие гидроударов, чистота теплоносителя и регулярная проверка параметров.

Обслуживание включает:

• Ежегодную проверку давления в воздушной камере.
• Контроль целостности мембраны (если вода идёт из золотника — мембрана порвана).
• Осмотр на предмет коррозии, течей, вибраций.
• При наличии — замену мембраны каждые 7–10 лет.

Ремонт сменной мембраны прост: отключаем бак, сливаем воду, откручиваем фланец, вынимаем старую «грушу», устанавливаем новую. Главное — использовать оригинальную деталь и не повредить фланец.

Если бак с фиксированной диафрагмой — при поломке требуется полная замена. Не пытайтесь заваривать корпус: это опасно и неэффективно.

Экспертное мнение

По его словам, оптимальная схема — это бак с запасом по объёму + предохранительный клапан + манометр. Такая триада обеспечивает надёжность даже в экстремальных условиях. Также он рекомендует устанавливать два бака меньшего объёма вместо одного большого — это повышает гибкость и упрощает обслуживание.

Вопросы и ответы

Заключение

Мембранный бак — не просто элемент системы отопления, а её страховка. Он предотвращает аварии, продлевает срок службы оборудования и обеспечивает комфортную эксплуатацию. Игнорировать его значение — значит подвергать риску всю инженерную инфраструктуру дома.

Правильный выбор, расчёт объёма, качественный монтаж и регулярное обслуживание — вот ключ к надёжной работе. Не стоит экономить на этом компоненте: стоимость бака ничтожна по сравнению с ценой нового котла или ремонта труб.

• Мембранный бак компенсирует тепловое расширение теплоносителя и стабилизирует давление.
• Выбирайте красные баки с EPDM-мембраной, подходящие по объёму и конструкции.
• Давление в воздушной камере должно быть на 0,1–0,2 бар ниже рабочего.
• Раз в год проверяйте состояние бака и подкачивайте воздух при необходимости.
• Использование сменной мембраны делает систему более ремонтопригодной и экономичной в долгосрочной перспективе.
