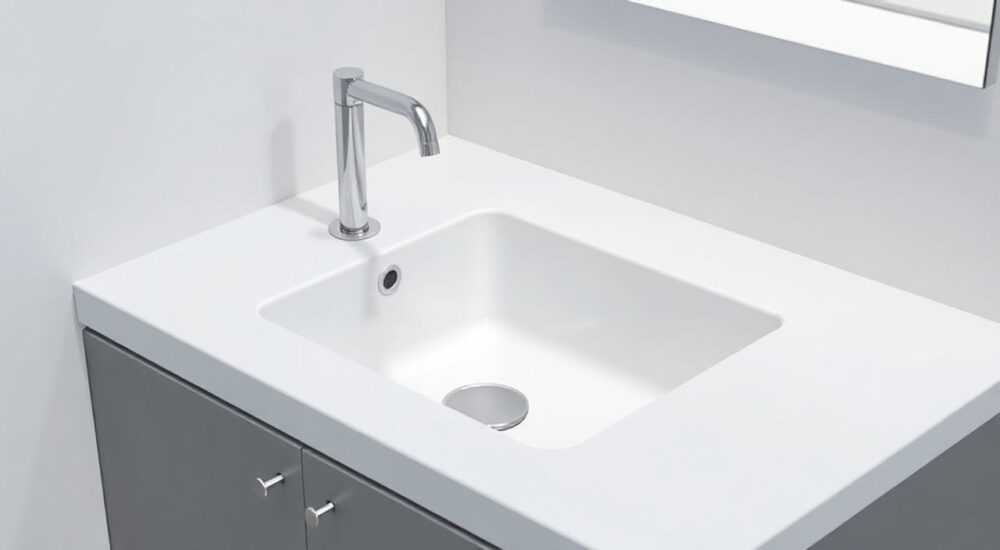

Модель раковины ревит

Раковина ревит — это не просто сантехническое изделие, а важный элемент функционального и эстетического оформления ванной комнаты. Современные модели предлагают широкий выбор форм, размеров, материалов и технологических решений, позволяя подобрать идеальный вариант под любой интерьер и потребности пользователя. Одним из ключевых направлений в проектировании становится использование BIM-моделей (информационное моделирование зданий), особенно в среде Autodesk Revit, что позволяет интегрировать сантехнику на этапе архитектурного и инженерного проектирования.

Что такое модель раковины Revit

Модель раковины в Revit — это цифровое 3D-представление сантехнического прибора, созданное в формате .rfa (Revit Family). Она используется в рамках информационного моделирования зданий (BIM) для точного размещения оборудования в проекте интерьера или здания. В отличие от простых 3D-моделей в других программах (например, SketchUp или 3ds Max), семейство в Revit содержит не только геометрию, но и параметры: высоту установки, диаметр слива, тип подключения воды, материал, вес, производителя и другие технические данные.

Такие модели позволяют проектировщикам, архитекторам и инженерам-сантехникам заранее учитывать все нюансы монтажа. Например, можно проверить, не будет ли пересечения труб с конструктивными элементами стены или не окажется ли смеситель слишком близко к стене. Это снижает количество ошибок на строительной площадке и ускоряет процесс реализации проекта.

Использование BIM-моделей раковин особенно актуально при масштабных проектах — в жилых комплексах, гостиницах, медицинских учреждениях, где требуется стандартизация и точность. Каждая модель может быть адаптирована под конкретные требования: изменён цвет, размер, тип установки (встраиваемая, накладная, подвесная и т.д.).

Зачем нужны параметрические семейства

Параметрические семейства — основа эффективного BIM-проектирования. В отличие от статичных моделей, они могут изменяться динамически за счёт встроенных параметров. Например, выбрав модель раковины, вы можете задать её глубину, ширину, высоту чаши, тип отверстия под смеситель или наличие перелива — и модель автоматически адаптируется под новые значения.

Это особенно полезно при работе с разными сериями одного производителя. Допустим, компания Roca предлагает линейку раковин серии Meridian. Вместо того чтобы скачивать десять отдельных моделей, можно использовать одно параметрическое семейство, в котором через выпадающий список выбирается нужный размер: 550 мм, 600 мм или 800 мм. Все привязки, уровни и подключения обновляются автоматически.

• Упрощается управление библиотеками сантехники.
• Снижается нагрузка на файл проекта (меньше дублирующих объектов).
• Повышается точность координации между специалистами.
• Автоматизируется выпуск спецификаций и ведомостей.

Как выбрать корректную модель для проектирования

Выбор подходящей модели раковины в Revit — задача, требующая внимания к деталям. Не каждая скачанная модель подходит для профессионального использования. Некоторые бесплатные семейства содержат ошибки: неправильные привязки, отсутствие уровня установки, неточные габариты или отсутствие данных о материалах.

Перед загрузкой модели в проект проверьте следующие критерии:

1. Производитель и бренд. Лучше использовать модели от официальных производителей (Keramag, Duravit, Jacob Delafon, Viega и др.), так как они чаще всего сертифицированы и соответствуют реальным изделиям.
2. Наличие технической документации. Хорошая модель сопровождается PDF-паспортом, ссылкой на сайт, артикулом и данными по монтажу.
3. Правильные уровни привязки. Убедитесь, что уровень установки (Work Plane) совпадает с отметкой пола или столешницы, а осевые линии — с центром слива.
4. Поддержка BIM-стандартов. Модель должна соответствовать стандартам COBie, IFC или ГОСТ Р 21.1101-2013 (для России).

Где бесплатно и легально скачать модели раковин

Существует несколько проверенных источников, где можно найти качественные и легальные BIM-модели раковин для Revit:

• BIMobject.com — крупнейшая международная платформа с моделями от более чем 700 производителей. Есть фильтры по стране, формату, рейтингу и наличию IFC.
• GrabCAD — сообщество инженеров, где пользователи делятся своими разработками. Требуется проверка качества и лицензии.
• Официальные сайты производителей. Компании Viega, Geberit, Hansgrohe и Grohe предоставляют разделы BIM/Revit на своих сайтах.
• Архитектурные студии и BIM-порталы РФ. Например, BIMbase.ru, CADBIM.pro — русскоязычные ресурсы с моделями, адаптированными под российские стандарты.

При скачивании обращайте внимание на дату обновления модели. Модели, созданные до 2018 года, могут не поддерживаться в современных версиях Revit (2024–2026). Также проверяйте, есть ли поддержка двойных единиц измерения (метрическая и имперская) — это важно при международном сотрудничестве.

Ошибки при использовании моделей в Revit

Даже опытные проектировщики допускают типичные ошибки при работе с семействами раковин. Эти ошибки могут привести к коллизиям на стройке, переделкам и увеличению бюджета.

Распространённые ошибки

• Неправильная ориентация модели. Раковина повёрнута не той стороной — смеситель оказывается у стены. Причина: неправильно задана осевая привязка при создании семейства.
• Отсутствие уровня установки. Модель «висит» в воздухе, и при копировании в другой проект её приходится вручную выравнивать.
• Жёстко заданные размеры. Невозможно изменить диаметр чаши или положение отверстия под смеситель — модель не является параметрической.
• Игнорирование слоёв (subcategories). Все части модели находятся в одной категории, что затрудняет фильтрацию и экспорт в спецификации.

Как избежать ошибок

• Перед использованием модели откройте её в редакторе семейств и проверьте параметры.
• Убедитесь, что привязки выполнены к контрольным линиям (Reference Lines), а не к граням.
• Используйте систему именования: например, Sink_Undermount_550x450.rfa, чтобы быстро идентифицировать модель.
• Добавьте в проект шаблон проверки (Audit) для выявления некорректных семейств.

Создание собственного семейства раковины

Если вы не нашли подходящую модель или работаете с уникальным дизайнерским решением, придётся создать семейство самостоятельно. Процесс включает несколько этапов: проектирование формы, настройку параметров, привязку и тестирование.

Пошаговая инструкция

1. Откройте Revit и выберите шаблон Generic Model.rft или Plumbing Fixture.rft.
2. На вкладке «Create» выберите «Extrusion» или «Blend» для создания формы чаши.
3. Задайте горизонтальные и вертикальные привязки с помощью Reference Planes.
4. Добавьте параметры: «Width», «Depth», «Height», «Overflow» (да/нет), «Faucet_Hole_Count».
5. Создайте типоразмеры: например, 600 мм, 800 мм, 1000 мм.
6. Назначьте материалы (керамика, стекло, композит) через параметр «Material».
7. Сохраните как .rfa и загрузите в проект.

Важно также добавить аннотации: маркировку, указание уровня, символы подключения воды. Это упростит чтение чертежей и работу сметчикам.

Интеграция с мебелью и коммуникациями

Раковина редко существует сама по себе. В проекте она взаимодействует с тумбой, смесителем, сифоном, водопроводными трубами и системой канализации. В Revit важно смоделировать эти связи корректно.

Например, при выборе встраиваемой раковины нужно убедиться, что отверстие в столешнице точно соответствует форме чаши. Для этого используются параметрические зависимости: ширина отверстия = ширина раковины + 2 мм на зазор. Такие связи можно задать через формулы в семействе тумбы.

Также важно учитывать доступ к сифону и запорной арматуре. В 3D-виде можно провести проверку просветов (clearance zones), чтобы при ремонте сантехник мог свободно добраться до соединений.

• Используйте группировку (Groups) для объединения раковины, смесителя и тумбы.
• Настройте видимость слоёв: например, скрывать сифон на планах, но показывать в разрезах.
• Добавьте в модель точки подключения воды (MEP Connections) — это упростит проектирование инженерных систем.

Экспорт и обмен между платформами

Проекты часто требуют обмена данными с другими программами: AutoCAD, ArchiCAD, Tekla или даже игровыми движками для визуализации. Revit поддерживает несколько форматов экспорта, но не все из них сохраняют BIM-информацию.

Доступные форматы

• IFC — открытый стандарт обмена BIM-данными. Поддерживается большинством программ. Сохраняет геометрию, параметры и связи.
• DWG/DXF — для обмена с AutoCAD. Подходит для чертежей, но теряет параметрическую информацию.
• 3DM — для Rhino. Полезно при сложном 3D-моделировании.
• FBX/GLTF — для визуализации в Enscape, Twinmotion, Unreal Engine.

При экспорте раковины в IFC убедитесь, что назначена корректная классификация (IfcSanitaryTerminal) и указаны все свойства (Pset_DistributionFlowElementCommon). Это позволит другим специалистам правильно интерпретировать объект.

Экспертное мнение

Современные технологии позволяют не только визуализировать, но и симулировать поток воды, проверять доступность для людей с ограниченными возможностями, оценивать расход воды и энергии. Модель раковины становится частью «умного» здания.

Вопросы и ответы

Заключение

Модель раковины в Revit — это не просто 3D-объект, а полноценный участник информационной модели здания. Она несёт в себе данные о геометрии, монтаже, производителе, эксплуатации и интеграции с другими системами. Правильное использование таких моделей повышает качество проектирования, снижает риски ошибок и ускоряет реализацию проектов.

Чтобы добиться максимальной эффективности, работайте только с проверенными источниками, используйте параметрические семейства, проверяйте привязки и настройки, и не забывайте про стандартизацию.

• Используйте только сертифицированные и параметрические семейства.
• Проверяйте привязки, уровни и параметры перед загрузкой в проект.
• Предпочитайте модели от производителей или проверенных BIM-платформ.
• Интегрируйте раковину с мебелью и инженерными системами.
• Экспортируйте данные в IFC для корректного обмена между платформами.
