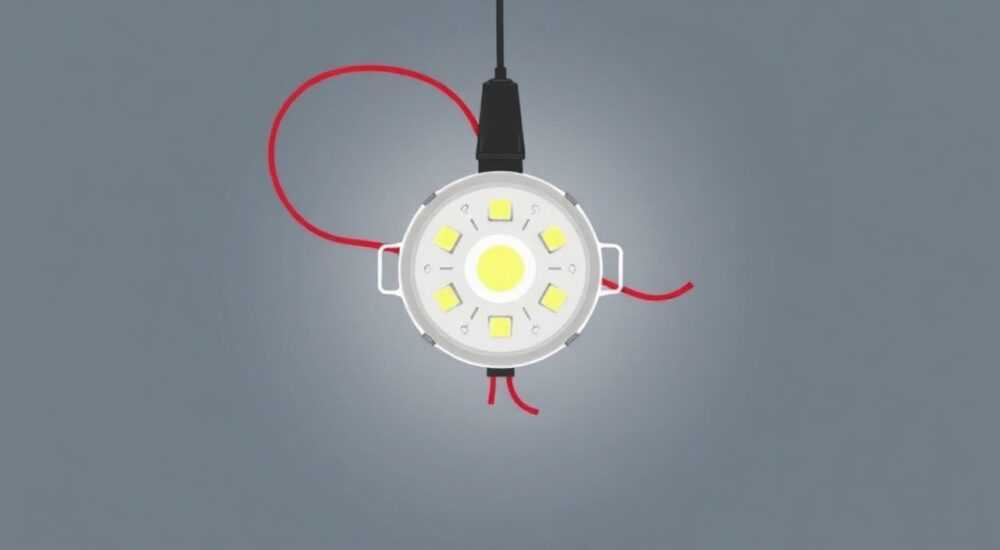

Модуль светодиодный круглый для светильника как подключить

Светодиодные модули — это современное решение для организации качественного и энергоэффективного освещения. Круглые модули часто используются в потолочных светильниках, точечных системах и декоративной подсветке. Подключение такого элемента требует понимания электрических параметров, правил безопасности и совместимости с источником питания. Неправильное подключение может привести к выходу модуля из строя или даже к возгоранию.

Что такое светодиодный модуль и где он применяется

Светодиодный модуль — это готовое устройство, состоящее из одного или нескольких светодиодов, установленных на печатной плате с контактами для подключения. В отличие от ленты или цокольной лампы, модуль представляет собой компактный блок, рассчитанный на определённую мощность и ток. Круглые модули чаще всего используются в точечных светильниках, встраиваемых панелях, трековых системах и мебельной подсветке.

Такие модули бывают разных размеров: диаметром 30 мм, 45 мм, 60 мм и более. Они могут иметь разную цветовую температуру — от тёплого белого (2700–3000 К) до холодного (6000–6500 К). Многие модели поддерживают RGB-подсветку, что позволяет менять цвет свечения. Применяются они как в быту, так и в коммерческих интерьерах — в офисах, магазинах, ресторанах.

Ключевое преимущество модулей — простота замены. Если лампа перегорела, её можно быстро демонтировать и установить новую без замены всего светильника. Это особенно актуально для встраиваемых систем, где доступ ограничен. Кроме того, модули обеспечивают равномерное распределение света и высокую яркость при низком энергопотреблении.

Особенности круглого модуля: конструкция и технические характеристики

Круглый светодиодный модуль состоит из алюминиевой или керамической подложки, на которой закреплены светодиоды. Плата покрыта защитным слоем — силиконом или эпоксидной смолой, что защищает от влаги и пыли. По краям расположены контакты: плюс и минус. У некоторых моделей есть встроенные резисторы, у других — нет.

Основные технические параметры, на которые нужно обращать внимание:

• Напряжение питания — может быть 12 В, 24 В или 36 В постоянного тока.
• Ток потребления — обычно от 350 мА до 1000 мА. Чем выше мощность, тем больше ток.
• Мощность — от 1 Вт до 10 Вт и более.
• Цветовая температура — указывается в кельвинах (К).
• Индекс цветопередачи (CRI) — чем выше, тем естественнее выглядит свет.
• Угол свечения — от 60° до 120°.

Подготовка к подключению: что нужно знать и подготовить

Перед началом работ важно оценить текущую систему освещения. Определите, какой тип питания используется, есть ли драйвер, и подходит ли он по параметрам. Если светильник новый, убедитесь, что корпус обеспечивает достаточное охлаждение — алюминиевая основа модуля должна плотно прилегать к радиатору.

Вам понадобятся следующие инструменты и материалы:

• Светодиодный модуль нужного размера и параметров;
• Совместимый драйвер (источник постоянного тока);
• Паяльник, припой и термоусадка (если провода не предустановлены);
• Отвёртка, изолента или клеммы Wago;
• Мультиметр — для проверки напряжения и полярности.

Обязательно отключите питание на щитке перед началом работ. Работа под напряжением опасна и может привести к травмам. Убедитесь, что на месте подключения нет остаточного напряжения. Если модуль поставляется без проводов, их нужно аккуратно припаять к контактам, соблюдая полярность.

Шаги подключения светодиодного круглого модуля

Шаг 1: Отключение питания

Перед любыми работами обесточьте участок цепи. Найдите автомат на щитке, отвечающий за освещение, и переведите его в положение «выкл». Проверьте наличие напряжения мультиметром.

Шаг 2: Проверка совместимости модуля и драйвера

Сравните параметры модуля (ток, напряжение) с характеристиками драйвера. Драйвер должен выдавать ток, равный или немного ниже номинального тока модуля. Например, модуль на 350 мА можно подключить к драйверу 350 мА, но не к 700 мА.

Шаг 3: Подключение проводов к модулю

Если провода не припаяны, аккуратно припаяйте их к контактам. Обычно «+» обозначен маркировкой на плате. Используйте многожильный провод сечением 0.75–1.5 мм². После пайки наденьте термоусадку.

Шаг 4: Подключение к драйверу

Подключите провода от модуля к выходным клеммам драйвера. Соблюдайте полярность. Входные клеммы драйвера подключаются к сети 220 В через автомат или выключатель.

Шаг 5: Установка модуля в светильник

Зафиксируйте модуль в посадочном месте. Убедитесь, что он плотно прилегает к радиатору. Использование термопасты улучшает теплоотвод и продлевает срок службы.

Шаг 6: Тестирование

Включите питание и проверьте работу. Если модуль не горит, отключите питание и проверьте полярность, целостность проводов и напряжение на выходе драйвера.

1. Обесточьте сеть.
2. Проверьте параметры модуля и драйвера.
3. Припаяйте провода к модулю.
4. Подключите модуль к драйверу.
5. Установите в светильник.
6. Проверьте работу.

Распространённые ошибки при подключении и как их избежать

Многие пользователи допускают типичные ошибки, которые приводят к выходу модуля из строя. Самая частая — подключение напрямую к 220 В без драйвера. Это вызывает мгновенный перегрев и разрушение полупроводников.

Другие распространённые ошибки:

• Несоблюдение полярности — светодиоды чувствительны к обратному напряжению.
• Перегрев из-за плохого теплоотвода — модуль должен быть установлен на металлической поверхности.
• Использование блока питания вместо драйвера — обычный адаптер выдаёт постоянное напряжение, а светодиодам нужен постоянный ток.
• Подключение модулей с разными параметрами — это приводит к неравномерной нагрузке и перегоранию.

Совместимость драйверов и типы источников питания

Драйверы бывают двух типов: с постоянным напряжением (например, 12 В) и с постоянным током (например, 350 мА). Для светодиодных модулей требуется второй тип — драйвер с постоянным током.

Популярные серии: Mean Well HLG, Huawei, Inventek. Они имеют защиту от перегрузки, перегрева и короткого замыкания. Выбор зависит от мощности модуля. Например, для 5-ваттного модуля подойдёт драйвер на 6–7 Вт с током 700 мА.

Если вы используете несколько модулей, решите, как будет организовано подключение:

• Последовательное — повышает общее напряжение, ток остаётся прежним. Подходит, если суммарное напряжение не превышает возможности драйвера.
• Параллельное — напряжение одинаковое, ток складывается. Требует точного соответствия параметров всех модулей.

Лучше всего использовать один драйвер на один модуль — это исключает риск перекоса нагрузки.

Экспертное мнение

По её словам, при проектировании систем освещения важно учитывать не только яркость, но и долговечность. Современные модули могут работать до 50 000 часов, но только при правильной эксплуатации. Она советует использовать драйверы с функцией диммирования, если планируется регулировка яркости.

Вопросы и ответы

Заключение

Подключение круглого светодиодного модуля — задача, требующая внимания к деталям. Главное — использовать подходящий драйвер с постоянным током, соблюдать полярность и обеспечить эффективный теплоотвод. Несмотря на внешнюю простоту, игнорирование этих правил приводит к быстрому выходу устройства из строя.

Современные технологии позволяют создавать долговечные и яркие источники света, но их потенциал реализуется только при грамотной установке. Инвестиции в качественные компоненты окупаются длительным сроком службы и безопасной эксплуатацией.

• Используйте драйвер с постоянным током, соответствующий параметрам модуля.
• Соблюдайте полярность при подключении.
• Обеспечьте надёжный теплоотвод — модуль должен быть установлен на радиаторе.
• Не подключайте модуль напрямую к сети 220 В.
• Проверяйте работу системы мультиметром перед финальной установкой.
