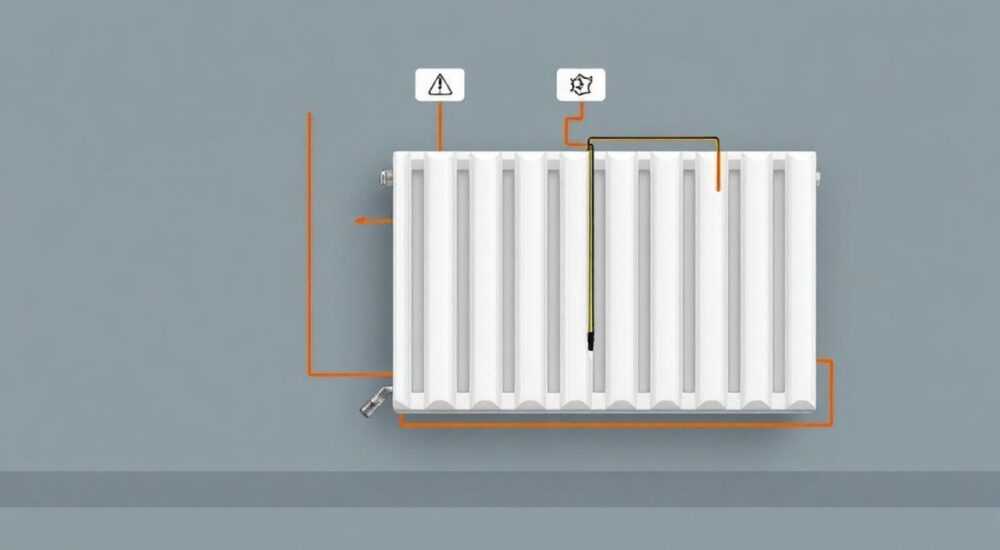

Монтаж батарей отопления схема

Монтаж батарей отопления — ответственный процесс, требующий знания схем подключения, особенностей системы и правил безопасности. Неправильная установка может привести к снижению эффективности обогрева, протечкам или даже авариям. Главное — выбрать оптимальную схему монтажа, соответствующую типу системы отопления и условиям помещения.

Типы схем подключения радиаторов отопления

При монтаже батарей отопления выбор схемы подключения играет ключевую роль. От неё зависит распределение теплоносителя, равномерность прогрева и общая эффективность системы. Существует три основные схемы: односторонняя (боковая), нижняя и диагональная. Каждая имеет свои особенности и применяется в зависимости от конфигурации системы и количества секций радиатора.
Одностороннее подключение предполагает подачу и обратку, подключённые к одной стороне радиатора — сверху и снизу. Это самый простой способ, удобный при вертикальной разводке стояков в панельных домах. Однако при большом числе секций (более 10) дальние секции прогреваются хуже, что снижает КПД.
Нижнее подключение используется в современных системах с горизонтальной скрытой разводкой, особенно при напольном отоплении. Подводка осуществляется снизу с двух сторон радиатора. Такой способ эстетичен — трубы не видны, но требует специальных радиаторов с перегородками внутри или установки термостатических клапанов с функцией регулировки гидравлического сопротивления.
Диагональная схема считается наиболее эффективной. Подача подключается к верхнему патрубку с одной стороны, а обратка — к нижнему с противоположной. Это обеспечивает максимальный перепад давления и равномерный прогрев всех секций, включая самые дальние. Идеально подходит для радиаторов с большим количеством секций (12 и более).

Выбор схемы также зависит от типа системы: однотрубной или двухтрубной. В однотрубной системе теплоноситель последовательно проходит через все радиаторы, поэтому каждый последующий получает уже охлаждённую воду. Здесь важно правильно рассчитать количество секций, чтобы компенсировать падение температуры. Диагональное подключение в таких системах особенно эффективно.
В двухтрубной системе каждый радиатор подключён параллельно — подача и обратка идут отдельными трубами. Это позволяет добиться одинаковой температуры теплоносителя на всех приборах. Боковое и нижнее подключения работают здесь хорошо, особенно если количество секций небольшое.

Как выбрать оптимальную схему?

При выборе схемы подключения ориентируйтесь на три фактора: тип системы отопления, количество секций и доступное пространство. Для старых домов с вертикальной однотрубной системой предпочтительна диагональная схема. В новых домах с горизонтальной двухтрубной разводкой можно использовать нижнее подключение с термоклапанами.
Если вы планируете установить терморегуляторы, учтите, что они совместимы со всеми схемами, кроме некоторых случаев нижнего подключения без адаптеров. Также важно предусмотреть возможность промывки радиатора — диагональная схема позволяет это сделать наиболее эффективно.

Пошаговая инструкция по монтажу батарей

Установка радиатора — процесс, который можно выполнить самостоятельно, но только при соблюдении технологии. Даже небольшая ошибка может привести к протечке или снижению эффективности. Ниже приведена универсальная пошаговая инструкция, подходящая для большинства типов батарей и систем.

1. Отключите систему отопления. Перекройте стояк или общий кран, слейте теплоноситель. Убедитесь, что система разгружена и нет давления.
2. Определите место установки. Радиатор должен находиться под окном, на расстоянии 8–12 см от пола и 3–5 см от стены. Это обеспечивает оптимальную циркуляцию воздуха.
3. Установите кронштейны. Используйте уровень и перфоратор. Обычно требуется два нижних и один-два верхних кронштейна в зависимости от длины радиатора. На каждую секцию должно приходиться не менее одного крепления.
4. Подготовьте радиатор. Удалите заглушки, установите переходники, термостатический клапан и кран Маевского. Все резьбовые соединения уплотняйте фум-лентой или льном с герметиком.
5. Навесьте радиатор на кронштейны. Проверьте горизонталь строительным уровнем. Допустимый перепад — до 1 мм на метр длины в сторону подключения обратки (для улучшения удаления воздуха).
6. Подключите трубы. Соедините подающую и обратную магистрали с радиатором, используя гибкие подводки или жёсткие трубы. Не допускайте натяжки — это вызывает деформацию.
7. Проверьте герметичность. Откройте краны медленно, заполните систему теплоносителем. Осмотрите все соединения. При появлении капель — подтяните соединения после слива воды.
8. Удалите воздух. Откройте кран Маевского, дождитесь выхода воздуха, закройте его при появлении воды.

Особенности монтажа в квартире и частном доме

В многоквартирных домах чаще всего действует централизованная система отопления с вертикальными стояками. Здесь необходимо согласование с ЖЭКом на отключение и замену радиатора. Лучше проводить работы летом. В частном доме вы сами контролируете систему — можно менять радиаторы в любое время, но важно не нарушить баланс всей сети.
При установке в частном доме с насосной циркуляцией особое внимание уделите направлению потока. На корпусе радиатора есть стрелка — она должна совпадать с направлением движения теплоносителя. В противном случае эффективность снизится на 10–15%.

Инструменты и материалы для монтажа

Чтобы монтаж прошёл быстро и безопасно, подготовьте всё заранее. Вот список необходимого:

• Перфоратор или ударная дрель;
• Уровень строительный (60–100 см);
• Гаечные ключи (разводной и накидной);
• Фум-лента или лён с герметиком;
• Кронштейны для радиатора (обычно входят в комплект);
• Термостатический клапан и кран Маевского;
• Гибкие подводки с шаровыми кранами (рекомендуется);
• Радиатор нужного размера и типа (биметаллический, алюминиевый и т.д.).

Современные гибкие подводки с оплёткой из нержавеющей стали значительно упрощают монтаж. Они компенсируют неточности в разводке труб и позволяют легко снимать радиатор для промывки или ремонта. Длина подводок — 30–50 см, в зависимости от расположения стояка.

Для алюминиевых и биметаллических радиаторов обязательно используйте паронитовые или силиконовые прокладки, устойчивые к щелочной среде теплоносителя. В старых системах часто высокий pH, что разрушает обычные резиновые уплотнители.

Распространённые ошибки при установке и как их избежать

Даже опытные мастера допускают ошибки, которые снижают эффективность отопления. Вот основные из них и способы их предотвращения.

• Неправильный уклон радиатора. Многие устанавливают батарею строго горизонтально, но оптимально — небольшой уклон (до 1 мм/м) в сторону крана Маевского. Это помогает воздуху быстрее выходить.
• Отсутствие воздухоотводчика. Без крана Маевского образуется воздушная пробка, которая блокирует циркуляцию. Всегда устанавливайте автоматический или ручной воздухоотводчик.
• Использование неподходящей схемы подключения. Например, боковое подключение на радиаторе из 14 секций приведёт к холодной дальней части. Выбирайте диагональную схему для длинных батарей.
• Недостаточное количество креплений. На длинный радиатор (более 1.5 м) нужно минимум 3 кронштейна. Иначе под весом воды он прогнётся и повредит соединения.
• Плохая герметизация резьб. Слишком много льна или недостаточно — и соединение потечёт. Фум-ленту наматывайте на 5–7 витков, без перегибов.

Ошибка в выборе типа радиатора

Частая ошибка — установка алюминиевого радиатора в централизованную систему без предварительной очистки теплоносителя. Алюминий чувствителен к примесям и коррозии. В таком случае лучше выбрать биметаллический радиатор — он сочетает прочность стального сердечника и высокую теплоотдачу алюминия.

Экспертные рекомендации по эффективному монтажу

Профессионалы выделяют несколько принципов, которые делают систему отопления надёжной и экономичной.
Во-первых, всегда делайте проект. Даже для одной квартиры рассчитайте теплопотери, подберите мощность радиаторов и схему подключения. Онлайн-калькуляторы помогут, но лучше проконсультироваться со специалистом.
Во-вторых, используйте терморегуляторы. Они позволяют поддерживать комфортную температуру в каждой комнате и экономят до 20% энергии. Установите их на все радиаторы, кроме ванных — там нужен постоянный прогрев.
В-третьих, предусмотрите возможность промывки. Установите шаровые краны на подводках и выбирайте радиаторы с резьбовыми заглушками, а не с глухими торцами. Это позволит снимать батарею для чистки раз в 3–5 лет.
Представьте: вы живёте в доме 15 лет, и за это время внутри радиаторов накопился шлам. Теплоотдача упала на 30%. Промывка восстановит первоначальные характеристики — и вы снова будете чувствовать комфорт без дополнительных затрат.

Также стоит рассмотреть модернизацию системы: переход на двухтрубную разводку, установку циркуляционного насоса, использование коллекторной системы в частных домах. Это увеличивает стоимость, но окупается за 3–5 лет за счёт равномерного прогрева и экономии топлива.

Вопросы и ответы

Заключение

Монтаж батарей отопления — это не просто замена старого радиатора на новый. Это комплексная задача, требующая понимания гидравлики, теплотехники и строительных норм. Правильно выбранная схема подключения, качественные материалы и точное соблюдение технологии обеспечивают эффективный, долговечный и безопасный обогрев.

• Диагональная схема — самая эффективная для радиаторов от 12 секций.
• Всегда устанавливайте кран Маевского и шаровые краны на подводках.
• Используйте терморегуляторы для экономии и комфорта.
• Проверяйте герметичность и уклон перед запуском системы.
• Планируйте монтаж с учётом будущего обслуживания и промывки.
