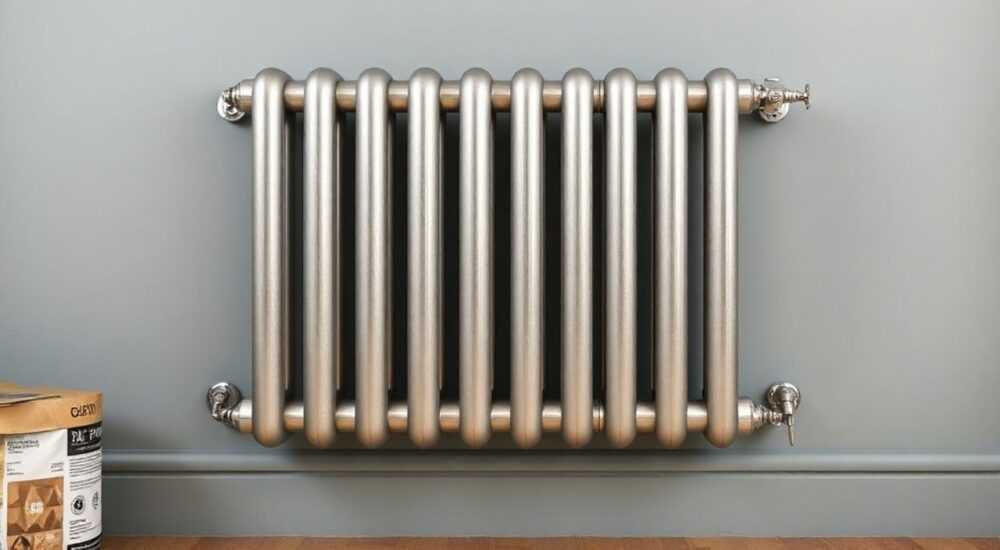

Монтаж биметаллических радиаторов отопления своими руками

Биметаллические радиаторы отопления — это надёжное и эффективное решение для обогрева жилых и коммерческих помещений. Благодаря сочетанию стальной сердцевины и алюминиевого корпуса они выдерживают высокое давление в системах центрального отопления, при этом быстро нагреваются и равномерно отдают тепло. Монтаж таких радиаторов возможен своими руками, но требует соблюдения технических норм, точности и понимания принципов работы отопительной системы.

Подготовка к монтажу: что нужно учесть заранее

Перед началом работ важно оценить текущую систему отопления и определить, подходит ли она для установки биметаллических радиаторов. Эти приборы рассчитаны на рабочее давление до 35–40 атмосфер, что делает их идеальными для многоэтажек с централизованным отоплением. Однако перед заменой старого оборудования необходимо согласовать изменения с управляющей компанией, особенно если речь идёт о вертикальной разводке.
Определите количество секций радиатора в зависимости от площади помещения. Ориентировочный расчёт: 100 Вт тепловой мощности на 1 м² при стандартной высоте потолков (до 3 м). Уточните этот параметр в паспорте радиатора — он зависит от модели и межосевого расстояния (обычно 350 или 500 мм).
Проверьте состояние труб и наличие скрытых дефектов. Если трубы старые и ржавые, рекомендуется их частичная или полная замена. Также учтите место установки: радиатор должен располагаться под окном, не менее чем в 10 см от пола и 5 см от подоконника, чтобы обеспечить свободную циркуляцию воздуха.

Расчёт количества секций

Для точного расчёта используйте формулу:
Количество секций = (Площадь помещения × 100) / Тепловая мощность одной секции
Например, для комнаты 18 м² и секции мощностью 180 Вт:
(18 × 100) / 180 = 10 секций.
Учитывайте поправочные коэффициенты:

• +0,1–0,2 к расчёту для угловых комнат;
• +0,1 для помещений с большими окнами;
• -0,1 при наличии утеплённых стен и энергосберегающих стёкол.

Инструменты и материалы для установки

Для самостоятельного монтажа потребуется набор инструментов и комплектующих. Лучше подготовить всё заранее, чтобы не прерывать процесс.

1. Перфоратор или дрель с насадкой по бетону — для сверления отверстий под кронштейны.
2. Уровень (лучше лазерный) — для точной разметки.
3. Разводной ключ или набор гаечных ключей — для затяжки соединений.
4. Пакля или ФУМ-лента — для герметизации резьбовых соединений.
5. Ключ для радиаторов («кран-барашек») — для открытия/закрытия заглушек.
6. Емкость для слива воды — обязательно при демонтаже старого радиатора.

Из материалов:

• Биметаллический радиатор нужного размера;
• Комплект кронштейнов (обычно 2–4 штуки);
• Термостатический клапан (по желанию);
• Запорная арматура — шаровые краны или вентили;
• Комплект переходников («американки») — для удобства демонтажа;
• Купперс — автоматический или ручной воздухоотводчик.

Пошаговая инструкция по монтажу биметаллического радиатора

Процесс установки можно разделить на несколько этапов. Следуя им, вы минимизируете риск протечек и обеспечите долгую работу оборудования.

Шаг 1: Отключение и демонтаж старого радиатора

Перекройте стояк отопления снизу и сверху. Откройте купперс на старом радиаторе, чтобы сбросить давление. Подставьте ёмкость и аккуратно открутите соединения. Если трубы стальные, будьте осторожны — ржавчина может вызвать залипание резьбы.

Шаг 2: Разметка и установка кронштейнов

Снимите радиатор с упаковки и измерьте межосевое расстояние между нижним и верхним патрубками. Обычно это 350 или 500 мм. Нанесите метки на стену строго по уровню. Верхние кронштейны должны находиться на высоте, соответствующей нижнему патрубку радиатора плюс 10–12 см от пола.
Для радиаторов длиннее 1,2 м используйте 4 кронштейна (два сверху, два снизу). Просверлите отверстия, вбейте дюбели и закрепите кронштейны. Проверьте горизонтальность — перекос более 2 мм на метр недопустим.

Шаг 3: Сборка радиатора

На нижний выход установите термостатический клапан с американкой. На верхний — американку и купперс. Противоположные стороны закройте заглушками. Все резьбовые соединения герметизируйте ФУМ-лентой (5–6 витков по ходу резьбы).

Шаг 4: Навес и подключение

Аккуратно повесьте радиатор на кронштейны. Подключите подающую и обратную трубу через американки. Не перетягивайте соединения — это может повредить резьбу на радиаторе. Используйте разводной ключ с моментом затяжки не более 3–4 кгс·м.

Шаг 5: Пусконаладочные работы

Откройте стояк, медленно заполните систему. Через 10–15 минут откройте купперс, чтобы удалить воздух. После выхода воды закройте его. Проверьте все соединения на предмет протечек. При необходимости подтяните гайки.

Типы подключения и их особенности

Выбор схемы подключения влияет на теплоотдачу и гидравлическое сопротивление. Рассмотрим основные варианты:

Боковое подключение — самый распространённый и эффективный способ. Подающая труба подключается сверху, обратка — снизу с той же стороны. Для радиаторов шириной более 1,4 м предпочтительнее диагональное: подача сверху с одной стороны, обратка снизу с противоположной.
Нижнее подключение используется при скрытой разводке. Трубы подходят снизу к специальным нижним патрубкам. Этот вариант популярен в новых домах с дизайнерским ремонтом.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают просчёты. Вот самые частые проблемы при монтаже биметаллических радиаторов:

• Неправильная разметка кронштейнов. Перекос приводит к напряжению в корпусе и возможному разрушению сварных швов. Всегда используйте уровень и шаблон.
• Отсутствие американок. Без них демонтаж радиатора для промывки или замены становится невозможным без остановки всей стояки.
• Перетяжка резьбовых соединений. Алюминиевый корпус хрупкий — чрезмерное усилие может привести к трещине.
• Использование пакли вместо ФУМ-ленты. Пакля со временем высыхает и даёт течь. ФУМ-лента — современный, надёжный и долговечный материал.
• Отсутствие купперса. Без воздухоотводчика образуется воздушная пробка, радиатор греет неравномерно.

Чек-лист перед запуском

1. Проверены кронштейны на прочность?
2. Все соединения загерметизированы?
3. Установлен купперс и направлен вверх?
4. Радиатор находится на нужной высоте?
5. Термостатический клапан правильно ориентирован?
6. Система отопления отключена перед работой?

Экспертное мнение

Современные биметаллические радиаторы — это результат эволюции отопительных технологий. Они объединяют прочность стали и высокую теплопроводность алюминия. Однако их преимущества реализуются только при правильном монтаже.
«Главное — не экономить на фурнитуре. Дешёвые краны и американки — самое слабое звено. Лучше купить качественные компоненты от брендов Danfoss, Herz или Oventrop», — отмечает Елена Козлова, инженер-теплотехник.
Также эксперты рекомендуют использовать терморегуляторы. Они позволяют поддерживать комфортную температуру и экономить до 20% энергии. Особенно актуально в квартирах с переменным режимом проживания.
Для домов с автономным отоплением можно рассмотреть гидравлическую балансировку радиаторов. Это обеспечивает равномерный прогрев всех помещений и исключает «перегрев» ближних к котлу комнат.

Вопросы и ответы

Заключение

Монтаж биметаллических радиаторов отопления — задача, выполнимая своими руками, но требующая внимания к деталям. Главное — соблюдать последовательность, использовать качественные материалы и не пренебрегать техникой безопасности. Правильно установленный радиатор прослужит 25–30 лет без ремонта.
Современные решения — терморегуляторы, автоматические воздухоотводчики, качественная фурнитура — делают систему не только надёжной, но и энергоэффективной. Инвестиции в правильный монтаж окупаются комфортом и экономией на отоплении.

• Точно рассчитывайте количество секций с учётом характеристик помещения.
• Всегда используйте американки и качественную запорную арматуру.
• Герметизируйте соединения ФУМ-лентой, а не паклей.
• Не допускайте перекоса при установке на кронштейны.
• Обязательно устанавливайте купперс для удаления воздуха.
