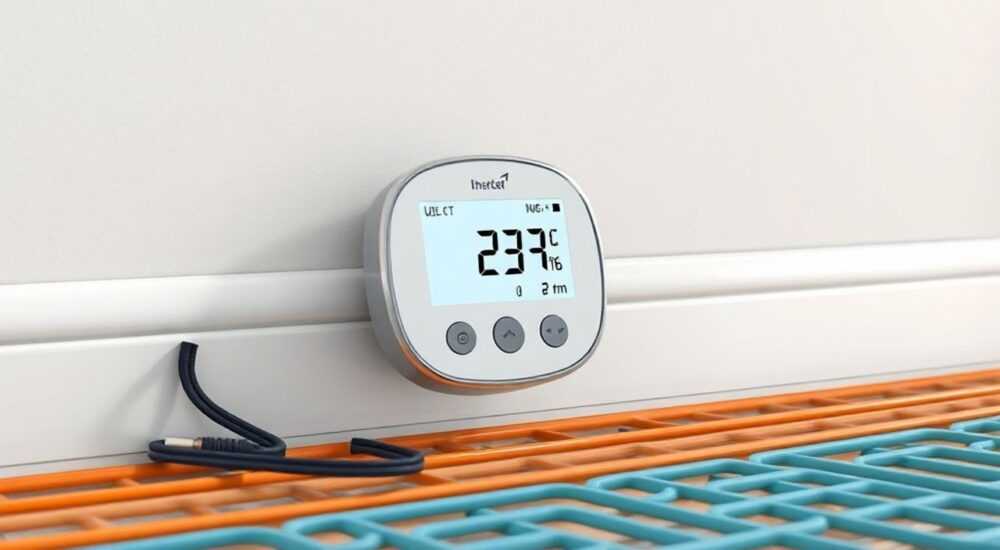

Монтаж терморегулятора теплого пола

Монтаж терморегулятора теплого пола — ответственный этап обустройства системы комфортного обогрева в доме. Правильно установленный и настроенный терморегулятор не только обеспечивает стабильную температуру в помещении, но и позволяет экономить до 30% электроэнергии по данным исследований НИУ «МЭИ». Главное — соблюдать электротехнические нормы, выбирать подходящий тип устройства и точно следовать инструкции производителя.

Выбор типа терморегулятора: механика, электроника или умный дом?

Перед монтажом важно определиться с типом терморегулятора. От этого зависит не только удобство управления, но и долгосрочная экономия энергии. На рынке представлены три основные категории: механические, электронные и Wi-Fi модели.

Механические регуляторы — бюджетное решение с поворотным переключателем. Они просты в установке и не требуют программирования. Однако точность поддержания температуры составляет ±1.5 °C, что может вызывать перегрев или дискомфорт. Такие модели подходят для дачи или редко используемых помещений.

Электронные терморегуляторы оснащены цифровым дисплеем и позволяют выставлять температуру с шагом 0.1 °C. Многие из них поддерживают программируемый режим (например, снижение нагрева ночью). По данным аналитиков «РБК», такие устройства снижают расходы на отопление на 18–25% в год.

Wi-Fi терморегуляторы — выбор тех, кто ценит контроль. Вы можете управлять ими через приложение на смартфоне, включать обогрев заранее или получать уведомления о неисправностях. Некоторые модели интегрируются с «Алиса» или Google Home.

Какой тип выбрать: сравнение по ключевым параметрам

Подготовка к монтажу: инструменты, материалы и безопасность

Прежде чем приступать к установке, подготовьте всё необходимое. Это сэкономит время и снизит риск ошибок. Работа с электричеством требует особой внимательности — даже небольшая ошибка может привести к короткому замыканию или выходу оборудования из строя.

Вам понадобятся:

• Отвёртки (крестовая и плоская)
• Индикаторная отвёртка или мультиметр
• Кусачки и stripper для зачистки проводов
• Перфоратор или шуруповёрт (для установки подрозетника)
• Гофрированная труба ПНД диаметром 16 мм (для датчика)
• Клеммы Wago или наконечники НШВИ
• Подрозетник для гипсокартона или бетона
• Изолента или термоусадка

Обязательно отключите автомат питания на щитке. Проверьте отсутствие напряжения индикаторной отвёрткой. Не полагайтесь на выключенный автомат — двойная проверка спасает от аварий.

Что проверить перед началом работ?

1. Состояние нагревательного кабеля или матов — сопротивление должно соответствовать паспорту (погрешность до 10%).
2. Наличие свободной линии на электрощитке — мощность терморегулятора не должна превышать 3.5 кВт без отдельного автомата.
3. Правильность укладки датчика температуры — он должен быть в гофре и не иметь перегибов.
4. Совместимость терморегулятора с типом пола — пленочные ИК-полы требуют специальных моделей.

Позиционирование и разметка: где лучше установить терморегулятор?

Место установки критически важно. Ошибочный выбор приводит к некорректным показаниям и постоянному включению/выключению системы. Представьте: вы поставили терморегулятор над батареей — он «думает», что в комнате жарко, и отключает пол, хотя на полу прохладно.

Оптимальная высота — от 30 до 90 см от пола. Чем ближе к полу, тем точнее измерение температуры поверхности. Однако слишком низкое расположение (ниже 30 см) повышает риск механических повреждений и затрудняет управление.

Избегайте:

• Установки рядом с окнами, дверями и сквозняками
• Размещения над бытовыми приборами (телевизор, холодильник)
• Монтажа в ванных комнатах без защиты IP44
• Расположения в нишах или за мебелью

Лучше всего — стена напротив входа, на уровне глаз или чуть ниже. Если в доме дети, можно поднять выше — до 120 см, но тогда обязательно учитывайте поправку на температурный градиент (воздух у потолка теплее).

Пример правильной разметки

1. Определите центральную зону помещения — туда должен «смотреть» датчик.
2. Проведите мысленную линию от середины пола к стене — это направление укладки гофры для датчика.
3. Отметьте точку установки терморегулятора — она должна быть на одной стене с местом вывода кабеля нагревательного мата.
4. Проверьте расстояние до ближайшей розетки — желательно не более 1 метра, чтобы не тянуть лишние провода.

Подключение проводов: схемы и правила для разных систем

Подключение — самый ответственный этап. Даже если вы не электрик, разобраться можно. Главное — чётко следовать схеме, которая есть в инструкции к устройству. Ниже приведена универсальная схема для стандартного электронного терморегулятора.

Типичные обозначения клемм:

• L — фаза (подключается к автомату)
• N — ноль (общая шина)
• Ф — нагрузка (нагревательный кабель)
• Д — датчик температуры

Шаги подключения:

1. Заведите в подрозетник три кабеля: от щитка (фаза и ноль), от нагревательного мата, от датчика температуры.
2. Зачистите концы на 8–10 мм.
3. Подключите фазу (L) от щитка к клемме L терморегулятора.
4. Подключите ноль (N) от щитка к клемме N.
5. Провод от нагревательного мата — к клеммам Ф1 и Ф2 (нагрузка).
6. Провода датчика (обычно двухжильный кабель) — к клеммам Д1 и Д2.

Особенности подключения для разных систем

• Кабельные маты: подключаются напрямую. Максимальная длина контура — до 100 м (зависит от мощности).
• Инфракрасные пленочные полы: требуют параллельного подключения полос, иначе возможен перегрев. Используйте специальные терморегуляторы с пометкой «IR».
• Стержневые маты: саморегулирующиеся, но всё равно нуждаются в терморегуляторе для включения/выключения.

Установка датчика температуры: тонкости монтажа в стяжку

Датчик — «глаз» системы. Его задача — измерять температуру именно поверхности пола, а не воздуха. Поэтому он должен быть вмонтирован в стяжку, на глубину 2–3 см, между нагревательными элементами.

Используйте гофрированную трубу ПНД диаметром 16 мм. Она защищает провод от повреждений при укладке стяжки и позволяет заменить датчик без вскрытия пола. Конец гофры заглушите — чтобы цемент не попал внутрь.

Шаги монтажа:

1. От места установки терморегулятора проложите штробу к полу.
2. Уложите гофру с небольшим запасом (10–15 см) в сторону центра помещения.
3. Закрепите гофру на полу хомутами.
4. Протяните через неё провод датчика — конец должен находиться между двумя витками кабеля, на равном расстоянии от стен.
5. Загерметизируйте вход гофры в подрозетник.

Что делать, если стяжка уже залита?

Если ремонт завершён, а датчик не был установлен — не отчаивайтесь. Есть два решения:

• Поверхностный датчик — крепится под плинтус, измеряет температуру у поверхности пола. Менее точен, но работает.
• Воздушный датчик — встроен в терморегулятор, реагирует на температуру воздуха. Подходит для вспомогательных помещений.

Однако для основного жилого пространства рекомендуется только встраиваемый датчик.

Тестирование и настройка: как проверить работу после установки

После монтажа не спешите включать систему. Сначала проведите проверку. Включите автомат на щитке, затем подайте питание на терморегулятор. На дисплее должна появиться температура (например, 18.5 °C).

Если дисплей не горит:

• Проверьте подключение фазы и нуля
• Убедитесь, что автомат не выбивает
• Проверьте целостность провода датчика мультиметром (сопротивление 10–15 кОм при 25 °C)

Если дисплей горит, но отображает ошибку (например, «Err», «Lo» или «—«):

• Проверьте, правильно ли подключён датчик
• Убедитесь, что нет обрыва в цепи
• Попробуйте временно подключить резистор 10 кОм вместо датчика — если ошибка исчезла, проблема в датчике

После успешного старта:

1. Выставьте температуру 25 °C — это комфортный уровень для большинства людей.
2. Подождите 30–60 минут — пол должен начать нагреваться.
3. Проверьте, отключается ли система при достижении заданной температуры.
4. Настройте программу (если модель позволяет): снижение на 5 °C ночью, включение за 30 минут до пробуждения.

Частые ошибки при монтаже и как их избежать

Даже опытные мастера допускают просчёты. Вот самые распространённые:

• Неправильное положение датчика: его поставили ближе к стене или над кабелем. Результат — ложные срабатывания. Решение: устанавливать строго по центру между двумя витками.
• Отсутствие гофры: при ремонте датчик невозможно заменить. Решение: всегда используйте гофру, даже если кажется, что «и так пройдёт».
• Подключение без автомата: перегрузка линии, риск возгорания. Решение: каждый контур теплого пола — только через УЗО или дифавтомат 16 А.
• Игнорирование сопротивления кабеля: не проверили перед монтажом. Если КЗ или обрыв — придётся вскрывать стяжку. Решение: измеряйте сопротивление до и после укладки.
• Установка в ванной без защиты: риск поражения током. Решение: использовать модели с IP44 и выносной датчик.

Экспертное мнение

Вопросы и ответы

Заключение

Монтаж терморегулятора теплого пола — не rocket science, но требует аккуратности, знания норм и уважения к электричеству. Правильная установка обеспечивает комфорт, безопасность и экономию. Главное — не торопиться, проверять каждый этап и не игнорировать детали вроде гофры или сопротивления кабеля.

• Всегда используйте гофру для датчика — это страховка на случай ремонта.
• Подключайте через УЗО и отдельный автомат — безопасность превыше всего.
• Выбирайте место установки, исходя из реального теплового комфорта, а не удобства монтажа.
• Проверяйте сопротивление кабеля до и после укладки — это спасёт от сюрпризов.
• Для максимального комфорта и экономии — выбирайте программируемые или Wi-Fi модели.
