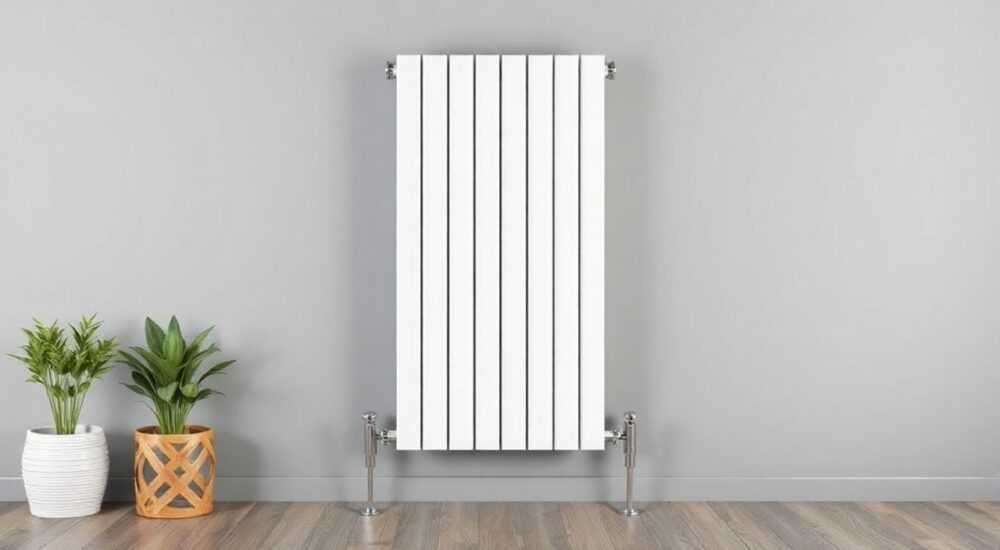

Монтаж вертикального радиатора отопления

Монтаж вертикального радиатора отопления — это задача, требующая точности, знания норм и понимания гидравлических процессов в системе. В отличие от классических горизонтальных моделей, вертикальные батареи не только экономят пространство, но и становятся элементом дизайна интерьера. Однако их установка имеет особенности: правильное крепление, подключение по схеме «сверху-вниз» или «сбоку», соблюдение уклонов и использование воздухоотводчиков. Главное правило — монтаж должен выполняться с учётом давления в системе, тепловой нагрузки помещения и характеристик самого радиатора.

Подготовка к монтажу: инструменты и расчёты

Перед началом работ необходимо провести предварительную подготовку. Это включает расчёт тепловой мощности, выбор места установки, закупку комплектующих и инструментов. Вертикальный радиатор обычно устанавливается вдоль стены, рядом с оконным проёмом или в нише. Его высота может достигать 2–3 метров, а ширина — всего 30–60 см, что делает его идеальным для узких коридоров, лестничных клеток и помещений с панорамным остеклением.
Для расчёта необходимой мощности используется стандартная формула: 100 Вт на 1 м² площади при высоте потолков до 3 метров. Например, для комнаты 15 м² потребуется радиатор мощностью около 1500 Вт. Учитывайте также наличие внешних стен, количество окон и климатическую зону. Производители указывают теплоотдачу в паспорте изделия — сверьтесь с ним перед покупкой.
Кроме самого радиатора, потребуются следующие материалы:

• Набор кронштейнов (обычно 4–6 штук для вертикальной модели);
• Термостатический клапан и запорная арматура;
• Кран Маевского или автоматический воздухоотводчик;
• Герметизирующие материалы — ФУМ-лента, пакля, анаэробный герметик;
• Трубы и фитинги для подключения (металлопластик, PEX, медь).

Инструменты, которые понадобятся:

1. Уровень (лазерный или пузырьковый);
2. Перфоратор с победитовым сверлом;
3. Ключи: разводной, газовый, ключ для радиаторов;
4. Рулетка и карандаш для разметки;
5. Отвёртка и шуруповёрт.

Разметка и крепление кронштейнов

Разметка — один из самых ответственных этапов. Неправильное расположение кронштейнов приведёт к перекосу, утечкам и снижению теплоотдачи. Сначала определите центр оконного проёма — именно здесь должна находиться ось радиатора. Затем замерьте расстояние от пола до нижней точки радиатора: стандарт — 10–15 см. Это обеспечивает свободную циркуляцию воздуха.
Для вертикального радиатора важно правильно распределить кронштейны по высоте. Обычно используют два верхних и два нижних крепления, а при высоте более 2 метров добавляют промежуточные. Расстояние между кронштейнами зависит от конструкции — сверьтесь с инструкцией производителя. После разметки просверлите отверстия, вставьте дюбели и зафиксируйте кронштейны.

Пошаговая инструкция по установке

Установка вертикального радиатора требует последовательности и внимания к деталям. Даже небольшая ошибка может привести к завоздушиванию, слабому нагреву или протечке. Ниже — пошаговый алгоритм, подходящий как для частного дома, так и для квартиры в многоэтажке.

1. Перекройте систему отопления. Если вы в многоквартирном доме — согласуйте отключение со службой ЖКХ. В частном доме достаточно закрыть вентили на стояке или котле.
2. Слейте воду из контура. Откройте сбросной кран в самой нижней точке системы. Убедитесь, что давление сброшено.
3. Установите кронштейны. Проверьте уровень по горизонтали и вертикали. Зафиксируйте анкерами.
4. Подвесьте радиатор. Аккуратно наденьте его на кронштейны. Убедитесь, что нет перекоса.
5. Подключите подводящие трубы. Используйте гибкие или жёсткие соединения с возможностью компенсации вибраций.
6. Установите термостат и кран Маевского. Термостат монтируется на подающей трубе, воздухоотводчик — в верхнем коллекторе.
7. Опрессуйте систему. Плавно подайте воду, проверьте все соединения на утечки.
8. Удалите воздух. Откройте кран Маевского до выхода струи воды без пузырей.

Проверка горизонтали и вертикали

Несмотря на вертикальную ориентацию, радиатор должен быть строго ровным. Используйте уровень: приложите его к верхнему и нижнему коллектору. Допустимое отклонение — не более 1 мм на метр длины. Перекос приводит к скоплению воздуха в одной из секций и снижению общей теплоотдачи на 15–20%.
Если стена неровная, используйте регулируемые кронштейны или прокладки из металла. Ни в коем случае не подкладывайте дерево или пластик — они со временем деформируются под нагрузкой и весом радиатора.

Схемы подключения и выбор оптимального варианта

Выбор схемы подключения напрямую влияет на эффективность работы радиатора. Для вертикальных моделей наиболее распространены три варианта: диагональное, боковое и нижнее. Каждый имеет свои преимущества и ограничения.

Диагональная схема считается самой эффективной, потому что позволяет теплоносителю равномерно заполнять весь объём радиатора. При этом холодная вода не смешивается с горячей на входе, что исключает «застой» в дальнем конце.
Для систем с принудительной циркуляцией (насос) допускается боковое подключение, но при высоте радиатора более 2 метров оно может вызвать неполный прогрев. В таких случаях рекомендуется увеличивать мощность на 10–15% или переходить на диагональ.

Особенности подключения в однотрубной системе

В старых домах часто используется однотрубная система отопления, где один стояк проходит через все этажи. Здесь важно не нарушить гидравлический баланс. Установка вертикального радиатора возможна, но требует байпаса — перемычки, которая обеспечивает проток воды даже при закрытом радиаторе.
Байпас должен быть на 1 диаметр меньше стояка (например, при стояке ½» — байпас ¾»). На подающей линии перед радиатором устанавливают запорный вентиль, а на обратке — регулировочный. Это позволяет настраивать поток и не блокировать соседей при ремонте.

Типичные ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки при монтаже вертикальных радиаторов. Вот самые распространённые:

• Недостаточное количество кронштейнов. Вертикальная модель весит 20–50 кг в зависимости от размера. При нагрузке на 2 крепления возможен прогиб и разгерметизация.
• Отсутствие воздухоотводчика. Без него в верхней части остаётся воздушная пробка, которая блокирует движение теплоносителя.
• Неправильный уклон труб. Даже при вертикальной установке трубы должны иметь уклон 2–3 мм на метр в сторону обратки.
• Использование некачественной арматуры. Дешёвые термостаты быстро выходят из строя, создавая риск протечки.
• Монтаж без проекта в новостройках. Современные дома рассчитаны на определённую тепловую нагрузку. Самовольная замена радиаторов может нарушить баланс системы.

Чек-лист перед запуском

Проверьте перед подачей теплоносителя:

• Все крепления затянуты, радиатор не晃ается;
• Арматура установлена в правильной последовательности;
• Кран Маевского открыт, затем закрыт после удаления воздуха;
• На трубах нет следов подтёков или конденсата;
• Термостатическая головка работает плавно.

Экспертное мнение

Современные вертикальные радиаторы — это не просто элемент отопления, а часть энергоэффективной системы. Лучше всего они работают в сочетании с терморегуляцией и погодозависимым управлением. Выбирайте модели с высокой теплоотдачей на единицу площади — например, биметаллические или стальные панельные.
Важно учитывать скорость реакции на изменение температуры. Чугунные радиаторы долго нагреваются, но долго остывают. Стальные и алюминиевые — быстрее реагируют, но чувствительны к качеству теплоносителя. В системах с переменным давлением и примесями предпочтительнее биметалл.
Не забывайте о дизайне. Сегодня доступны радиаторы с покраской по RAL, хромированные, с декоративными решётками. Они могут стать акцентом в интерьере, особенно если установлены вдоль лестницы или в гостиной с высокими потолками.
Главное — не экономить на крепеже и арматуре. Даже самый красивый радиатор будет бесполезен при плохом монтаже. Лучше доверить работу сертифицированному специалисту, особенно если вы живёте в многоквартирном доме.

Вопросы и ответы

Заключение

Монтаж вертикального радиатора отопления — это комплексная задача, требующая технических знаний, точности и соблюдения норм. Такие батареи идеально подходят для современных интерьеров, где важны и функциональность, и эстетика. Правильно установленный радиатор обеспечит равномерный обогрев, долгий срок службы и энергоэффективность.

• Вертикальные радиаторы экономят место и усиливают конвекцию за счёт высоты.
• Диагональное подключение — наиболее эффективное для моделей выше 1.5 метра.
• Обязательно используйте термостат и воздухоотводчик.
• Количество кронштейнов должно соответствовать весу и высоте радиатора.
• В многоквартирных домах замена радиаторов требует официального согласования.
