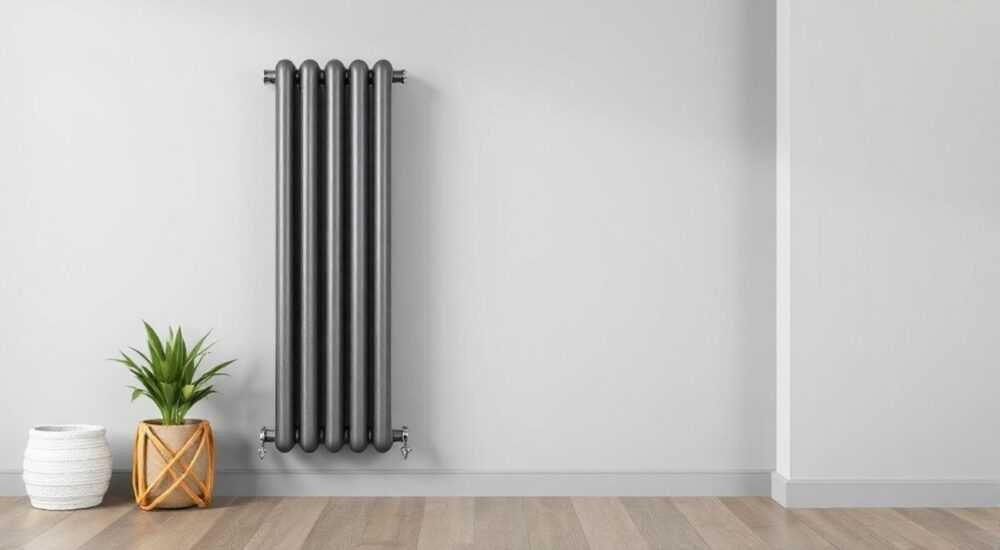

Монтаж вертикального трубчатого радиатора

Установка вертикального трубчатого радиатора — это ответственный этап монтажа отопительной системы, требующий точности, знания технологий и соблюдения норм безопасности. Такие радиаторы выбирают не только за эффективный обогрев, но и за эстетику — они становятся элементом дизайна в современных интерьерах. Однако неправильный монтаж снижает теплоотдачу, провоцирует протечки и может привести к авариям.

Для надёжного монтажа вертикального трубчатого радиатора важно точно выдержать горизонталь кронштейнов, использовать подходящие крепления и обеспечить герметичность всех соединений. Главное — соблюдать последовательность работ и проверять систему на утечки перед запуском.

Содержание статьи:

Особенности вертикальных трубчатых радиаторов
Подготовка к монтажу: инструменты и расчёты
Пошаговая инструкция по установке
Шаг 1: Отключение системы и выбор места
Шаг 2: Разметка и установка кронштейнов
Шаг 3: Подключение арматуры
Шаг 4: Навешивание и подключение
Шаг 5: Проверка и запуск
Типы подключения и их влияние на эффективность
Распространённые ошибки и как их избежать
Экспертное мнение
Вопросы и ответы
Заключение

Особенности вертикальных трубчатых радиаторов

Вертикальные трубчатые радиаторы отличаются от традиционных батарей формой и конструкцией. Они состоят из нескольких вертикально расположенных стальных или нержавеющих труб, соединённых между собой коллекторами сверху и снизу. Благодаря такой конструкции достигается высокая теплоотдача при компактных габаритах по глубине.

Такие радиаторы часто устанавливают в помещениях с ограниченным пространством — узких коридорах, ванных комнатах, лофтах. Их популярность растёт благодаря возможности создавать индивидуальные тепловые решения без потери в дизайне интерьера. Кроме того, они совместимы с большинством типов отопительных систем — как однотрубных, так и двухтрубных.

Ключевые преимущества включают быстрый нагрев, равномерное распределение тепла и длительный срок службы — до 25 лет при правильной эксплуатации. Материал изготовления (обычно углеродистая или нержавеющая сталь) устойчив к гидроударам и перепадам давления.

Полезно знать: Вертикальные радиаторы эффективнее всего работают при подключении «снизу-вниз» или «снизу-сбоку», особенно в системах с принудительной циркуляцией.

Подготовка к монтажу: инструменты и расчёты

Перед началом монтажа необходимо провести предварительные расчёты и подготовить всё необходимое. Ошибка на этом этапе может привести к перекосу, плохому обогреву или даже разгерметизации системы.

Прежде всего, рассчитайте тепловую мощность радиатора. Средний показатель — 100 Вт на 1 м² при высоте потолков до 3 метров. Для влажных помещений (ванные, санузлы) рекомендуется добавлять 10–15% запаса. Например, для ванной площадью 6 м² нужен радиатор мощностью около 700 Вт.

Подберите подходящие кронштейны. Для вертикальных моделей используются напольные или настенные опоры. Настенные должны быть усиленными, рассчитанными на вес заполненного водой радиатора. Обычно масса увеличивается на 30–40% после заполнения.

Из инструментов потребуются: уровень, дрель, перфоратор, ключи (разводной и гаечные), пакля или фум-лента, шуруповёрт, рулетка и маркер.

Рулетка — для точного замера расстояния от стены и высоты установки;
Уровень — обязательный инструмент для контроля вертикали и горизонтали кронштейнов;
Перфоратор — для сверления отверстий в бетонных или кирпичных стенах;
Фитинги и переходники — в зависимости от типа разводки труб;
Запорная арматура — термостатические головки, шаровые краны, воздухоотводчики.

«Всегда проверяйте несущую способность стены перед монтажом. Пустотелый кирпич или гипсокартон могут не выдержать нагрузку.» — Алексей Ковалёв, монтажник отопительных систем, 12 лет опыта

Пошаговая инструкция по установке

Монтаж вертикального трубчатого радиатора — процесс, требующий аккуратности и последовательности. Даже малейший перекос может нарушить циркуляцию теплоносителя и снизить эффективность обогрева.

Шаг 1: Отключение системы и выбор места

Перед началом работ перекройте подачу теплоносителя на стояк. Если система централизованная — согласуйте отключение с ЖЭКом. Лучшее место для радиатора — под окном, чтобы создать тепловую завесу и предотвратить образование конденсата.

Отступ от пола должен быть не менее 10 см, от подоконника — не менее 5 см, от стены — 3–5 см. Эти зазоры обеспечивают свободную циркуляцию воздуха и максимальную теплоотдачу.

Шаг 2: Разметка и установка кронштейнов

Приложите радиатор к стене в проектном положении и отметьте точки крепления. У большинства моделей два нижних и один верхний кронштейн. Используйте строительный уровень, чтобы избежать перекоса.

Просверлите отверстия, вставьте дюбели и закрепите кронштейны. Проверьте их устойчивость — они не должны шататься.

Шаг 3: Подключение арматуры

Установите на патрубки радиатора шаровые краны и термостатическую головку (по желанию). На верхний коллектор — кран Маевского для удаления воздуха. Все резьбовые соединения уплотняйте фум-лентой или анаэробным герметиком.

Шаг 4: Навешивание и подключение

Аккуратно навесьте радиатор на кронштейны. Подключите подающую и обратную трубы с помощью гибких подводок или жёстких фитингов. Не затягивайте соединения слишком сильно — можно повредить резьбу.

Шаг 5: Проверка и запуск

После подключения откройте краны постепенно. Сначала подача, затем обратка. Убедитесь, что кран Маевского открыт, чтобы выпустить воздух. После заполнения системы закройте воздухоотводчик и проверьте все стыки на предмет протечек.

Полезно знать: Первые 2–3 часа после запуска наблюдайте за системой — именно в этот период чаще всего проявляются слабые соединения.

Типы подключения и их влияние на эффективность

Способ подключения напрямую влияет на теплоотдачу радиатора. Даже самый мощный прибор будет работать неэффективно при неправильной схеме присоединения.

Наиболее распространённые варианты:

Тип подключения	Эффективность, %	Особенности
Боковое (сверху-снизу)	95–100%	Стандартное решение для двухтрубных систем. Максимальный КПД.
Нижнее (снизу-снизу)	90–95%	Эстетично — трубы скрыты в полу. Требует качественной балансировки.
Диагональное (сверху-снизу, противоположно)	100%	Оптимален для высоких радиаторов. Полное использование объёма.
Одностороннее (оба патрубка с одной стороны)	85–90%	Допустимо при высоте до 2 метров. Возможны «холодные зоны».

Для вертикальных моделей выше 1,8 метра рекомендуется диагональное подключение. Оно обеспечивает равномерный прогрев всех секций и исключает завоздушивание.

Если трубы подведены снизу, используйте специальные нижние коллекторы с возможностью подключения через боковые патрубки. Это позволяет сохранить дизайн и не терять в производительности.

«В системах с естественной циркуляцией лучше использовать боковое или диагональное подключение. Нижнее может вызвать слабую циркуляцию.» — Ирина Петрова, инженер-теплотехник, 15 лет в проектировании отопления

Распространённые ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки при монтаже вертикальных радиаторов. Вот наиболее частые из них и способы их предотвращения.

Неправильная разметка кронштейнов. Перекос даже на 2–3 мм приводит к неравномерному распределению теплоносителя. Решение — использовать длинный уровень и дважды проверять разметку.
Использование некачественных креплений. Дешёвые дюбели или тонкие кронштейны не выдерживают нагрузки. Выбирайте усиленные металлические крепления с сертификатами.
Отсутствие воздухоотводчика. Без крана Маевского невозможно удалить воздушную пробку. Это снижает теплоотдачу на 20–30%. Всегда устанавливайте воздухоотводчик на верхнем коллекторе.
Плотное прилегание к стене. Зазор менее 3 см ограничивает конвекцию. Используйте теплоотражающий экран, но оставляйте воздушный зазор.
Затяжка «на глаз». Переувлажнение резьбовых соединений приводит к трещинам. Используйте моментный ключ или просто «ручной зажим + четверть оборота ключом».

Полезно знать: После монтажа сделайте фото установленного радиатора — это поможет при последующем обслуживании и гарантийных случаях.

Экспертное мнение

Современные вертикальные радиаторы — это не просто источник тепла, а часть архитектурного решения. Их правильно монтировать — значит учитывать не только технику, но и эргономику.

«Я рекомендую всегда делать проект подключения, даже если это замена одного радиатора. Особенно в старых домах с однотрубной системой. Часто требуется балансировочный клапан, чтобы не нарушить работу соседей. Также обращайте внимание на качество воды — в системах с агрессивным теплоносителем лучше выбирать модели из нержавеющей стали.» — Дмитрий Смирнов, руководитель монтажной бригады, 18 лет опыта

Вопросы и ответы

Можно ли установить вертикальный радиатор самостоятельно?

Да, при наличии базовых навыков и инструментов. Однако если система централизованная или стоит вопрос с отключением стояка — лучше вызвать специалиста. Самостоятельный демонтаж в многоквартирном доме может повлечь штраф.

Как часто нужно обслуживать такой радиатор?

Раз в 2–3 года проверяйте крепления, очищайте от пыли и прокачивайте систему. Каждые 5 лет — полная диагностика соединений и, при необходимости, замена прокладок.

Подходит ли вертикальный радиатор для квартиры с централизованным отоплением?

Да, но важно согласовать замену с управляющей компанией. Также учтите, что давление в системе может достигать 6–9 атм — выбирайте модели с запасом по прочности (до 15 атм).

Что делать, если радиатор греет неравномерно?

Возможно, есть воздушная пробка или недостаточная циркуляция. Сначала выпустите воздух через кран Маевского. Если не помогло — проверьте балансировку и чистоту внутри труб.

Нужен ли термостат?

Однозначно да. Он позволяет регулировать температуру в помещении, экономит до 20% энергии и продлевает срок службы всей системы.

Заключение

Монтаж вертикального трубчатого радиатора — это сочетание инженерной точности и внимания к деталям. При правильной установке он становится не только эффективным, но и долговечным элементом отопления. Главное — следовать проверенной методике, использовать качественные материалы и не пренебрегать подготовительными этапами.

Независимо от того, делаете ли вы это сами или доверяете профессионалам, понимание процесса помогает контролировать качество работ и избегать распространённых ошибок.

Правильно установленный вертикальный радиатор служит десятилетиями, обеспечивая комфорт и уют. Инвестиции в качественный монтаж окупаются стабильной работой системы и отсутствием проблем в отопительный сезон.

Всегда делайте точную разметку с использованием уровня.
Выбирайте тип подключения, исходя из высоты радиатора и схемы системы.
Обязательно устанавливайте кран Маевского и запорную арматуру.
Проверяйте герметичность после первого запуска.
Регулярно обслуживайте радиатор для долгой и безопасной эксплуатации.
