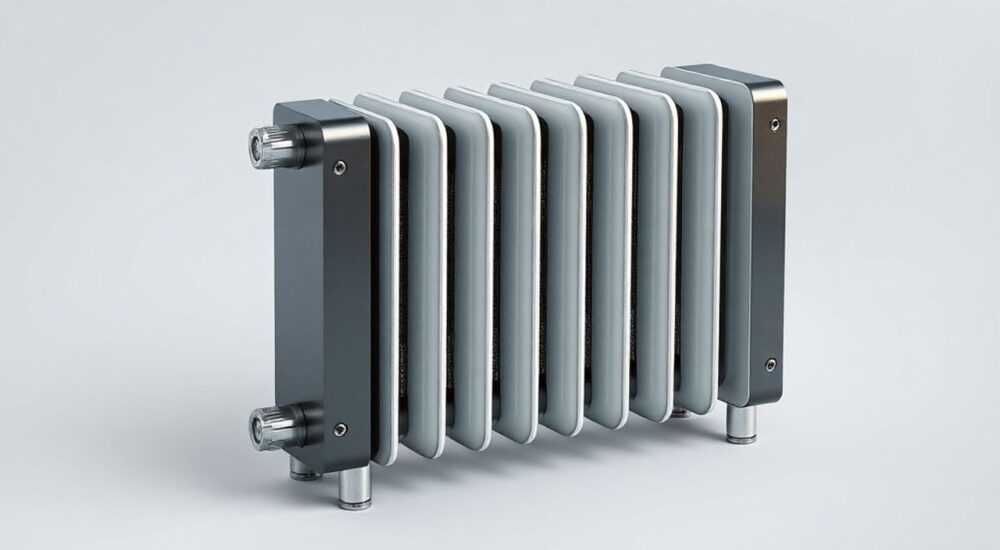

Мощность биметаллических радиаторов отопления 1 секции

Мощность одной секции биметаллического радиатора отопления — ключевой параметр при проектировании эффективной и экономичной системы обогрева. От этого показателя напрямую зависит, сколько тепла будет поступать в помещение, насколько равномерно оно распределится и сможет ли радиатор компенсировать потери тепла через стены, окна и перекрытия. Обычно паспортная теплоотдача одной секции составляет от 150 до 200 Вт, но реальные значения зависят от множества факторов: конструкции прибора, материала внутреннего сердечника, температурного режима системы и условий эксплуатации.

От чего зависит тепловая мощность секции

Тепловая мощность одной секции биметаллического радиатора не является постоянной величиной. Она определяется несколькими взаимосвязанными факторами, игнорирование которых может привести к недогреву или перерасходу энергии. Основной параметр — это разница температур между теплоносителем (водой в системе) и воздухом в помещении, обозначаемая как ΔT. Чем выше ΔT, тем больше тепла отдаст радиатор.
Конструкция радиатора также влияет на теплоотдачу. Биметаллические приборы сочетают стальной или медный сердечник (по которому циркулирует вода) с алюминиевым корпусом, усиливающим конвекцию и излучение. Алюминий обладает высокой теплопроводностью, поэтому даже при небольшом объёме воды секция быстро нагревается и отдаёт тепло. Однако толщина стенок, форма рёбер и общая геометрия влияют на фактическую производительность.
Давление в системе и химический состав теплоносителя косвенно воздействуют на мощность. При повышенном давлении возможны деформации, снижающие эффективность теплообмена. Агрессивная вода может вызывать коррозию, особенно если используется некачественный стальной сердечник, что со временем уменьшит теплоотдачу.

• Рабочее давление: стандарт — 16–40 атм, чем выше, тем прочнее конструкция.
• Температура теплоносителя: обычно 70–90 °C в подающей линии, 55–70 °C в обратке.
• Высота радиатора: распространены модели 350 мм и 500 мм — последние мощнее.
• Условия установки: закрытие экраном или нишей снижает теплоотдачу на 15–30%.

Факторы, влияющие на ΔT

Разница температур (ΔT) рассчитывается по формуле:
ΔT = ((T_подачи + T_обратки)/2) – T_комнаты
Например, при подаче 75 °C, обратке 65 °C и комнатной температуре 20 °C:
ΔT = ((75+65)/2) – 20 = 70 – 20 = 50 °C
Если система работает в «низкотемпературном» режиме (например, 55/45 °C), то ΔT = 50 – 20 = 30 °C, и теплоотдача может упасть почти вдвое. Это важно учитывать при использовании конденсационных котлов или тепловых насосов.

Нормы и стандарты измерения теплоотдачи

Производители указывают теплоотдачу секции в ваттах (Вт) согласно международным стандартам. Основной — EN 442, который регламентирует условия тестирования: температура входящей воды — 75 °C, выходящей — 65 °C, температура воздуха в камере — 20 °C. При таких условиях ΔT = 50 °C, и именно эти данные должны фигурировать в технической документации.
Однако некоторые бренды указывают мощность при ΔT = 60 °C (90/70/20), что даёт завышенные цифры. Например, одна и та же секция может иметь:

• 180 Вт при ΔT = 50 °C;
• 220 Вт при ΔT = 60 °C.

Поэтому при сравнении моделей всегда сверяйте условия измерения. Также обращайте внимание на методику: натурные испытания в лаборатории более достоверны, чем расчётные значения.

Перерасчёт мощности для реальных условий

Если ваша система работает при других температурах, применяйте коэффициент поправки. Он рассчитывается по формуле:
К = (ΔT_реальный / ΔT_паспорт)^1.33
Например, при ΔT_паспорт = 50 °C, а ΔT_реальный = 35 °C:
К = (35/50)^1.33 ≈ 0.63
Значит, секция с паспортной мощностью 200 Вт даст только 200 × 0.63 = 126 Вт — почти на 40% меньше.

Как рассчитать необходимое количество секций

Правильный расчёт количества секций — залог комфорта и энергоэффективности. Существует несколько методов, от простого до точного.

Упрощённый метод (по площади)

На 1 м² площади при высоте потолков до 2.7 м требуется около 100 Вт тепловой мощности. Для комнаты 18 м² нужно 1800 Вт. Если одна секция даёт 180 Вт, понадобится 10 секций.
Но этот способ грубый: он не учитывает климат, ориентацию стен, количество окон и теплоизоляцию.

Точный расчёт по объёму

Более надёжный подход — расчёт по объёму помещения. По СНиП 2.04.07-86, на 1 м³ требуется:

• 41 Вт — для панельных домов;
• 34 Вт — для кирпичных и современных утеплённых зданий.

Для комнаты 18 м² и высотой 2.7 м объём = 48.6 м³.
При норме 34 Вт: 48.6 × 34 ≈ 1652 Вт.
При мощности секции 180 Вт: 1652 / 180 ≈ 9.2 → округляем до 10 секций.

Коэффициенты поправки

Для большей точности вводите поправочные коэффициенты:

• Угловая комната — ×1.2;
• Балкон или лоджия — ×1.2;
• Холодный регион (Сибирь, Дальний Восток) — ×1.1–1.3;
• Нижний или последний этаж — ×1.1;
• Старые окна — ×1.2.

Пример: угловая комната 18 м² на первом этаже с балконом в Якутске:
1652 Вт × 1.2 (угол) × 1.1 (этаж) × 1.2 (балкон) × 1.3 (регион) ≈ 3380 Вт → 19 секций.

Типы биметаллических радиаторов и их особенности

Не все биметаллические радиаторы одинаковы. Есть два основных типа: полноценные биметаллические и «полубиметаллические».

Полноценные биметаллические радиаторы

В них стальной каркас проходит по всему контуру — вертикальные и горизонтальные каналы выполнены из стали. Это обеспечивает высокую прочность и устойчивость к гидроударам. Такие модели выдерживают давление до 100 атм (Rifar Monolit) и подходят для центрального отопления в многоэтажках.

Полубиметаллические (сталь + алюминий)

Часто их называют «биметаллическими», но на самом деле сталь есть только в вертикальных коллекторах, а горизонтальные перемычки — алюминиевые. Это дешевле, но менее надёжно при высоком давлении. Подходят для автономных систем с контролируемыми параметрами.

• Преимущества биметалла: долговечность, высокая теплоотдача, устойчивость к коррозии.
• Недостатки: цена выше, чем у алюминиевых, и возможен шум при нагреве (расширение металлов).

Выбирая модель, обращайте внимание на гарантию: у качественных производителей — 10–25 лет. Также проверяйте наличие сертификатов соответствия ГОСТ Р и европейским стандартам.

Распространённые ошибки при выборе и монтаже

Даже при правильном расчёте можно «попасть» на холодную комнату из-за типичных просчётов.

• Выбор по внешнему виду, а не по техническим данным. Красивый радиатор может быть слабым по мощности.
• Игнорирование реального ΔT. Установка радиатора, рассчитанного на 75/65/20, в систему с 55/45/20 — гарантированное недогрев.
• Перегрев соседей. Слишком мощный радиатор создаёт избыток тепла, что приводит к дискомфорту и перерасходу энергии.
• Неправильная установка. Закрытие декоративным экраном без вентиляционных отверстий снижает теплоотдачу.

Чек-лист перед покупкой

1. Уточните температурный режим своей системы отопления.
2. Проверьте паспортную теплоотдачу при ΔT = 50 °C.
3. Сравните рабочее и опрессовочное давление с параметрами дома.
4. Убедитесь, что выбранный радиатор подходит по габаритам (ширина, высота).
5. Учтите коэффициенты поправки для угловых, крайних и плохо утеплённых помещений.

Экспертное мнение

Андрей Смирнов, главный инженер тепловых сетей, 18 лет опыта

Также Андрей отмечает: «В новых домах всё чаще используются низкотемпературные режимы (55/45 °C) для экономии. В таких условиях лучше работают панельные или конвекторные радиаторы. Биметалл — хороший универсал, но при ΔT ниже 40 °C его эффективность падает. В таких случаях лучше выбрать модель с увеличенной поверхностью теплообмена или рассмотреть альтернативы.»

Вопросы и ответы

Заключение

Мощность одной секции биметаллического радиатора — не просто цифра в паспорте, а ключевой параметр, влияющий на комфорт, энергозатраты и долговечность системы отопления. Средние значения — 180–200 Вт при ΔT = 50 °C, но реальная теплоотдача зависит от температурного режима, конструкции прибора и условий монтажа. Неверный расчёт может привести как к недогреву, так и к перерасходу энергии.

• Теплоотдача секции указывается при ΔT = 50 °C — сверяйте этот параметр при выборе.
• Для точного расчёта используйте метод по объёму с поправочными коэффициентами.
• Полноценные биметаллические радиаторы надёжнее для центрального отопления.
• Избегайте типичных ошибок: игнорирования ΔT, избыточного количества секций, плохой вентиляции.
• Регулярное обслуживание сохраняет теплоотдачу и продлевает срок службы.
