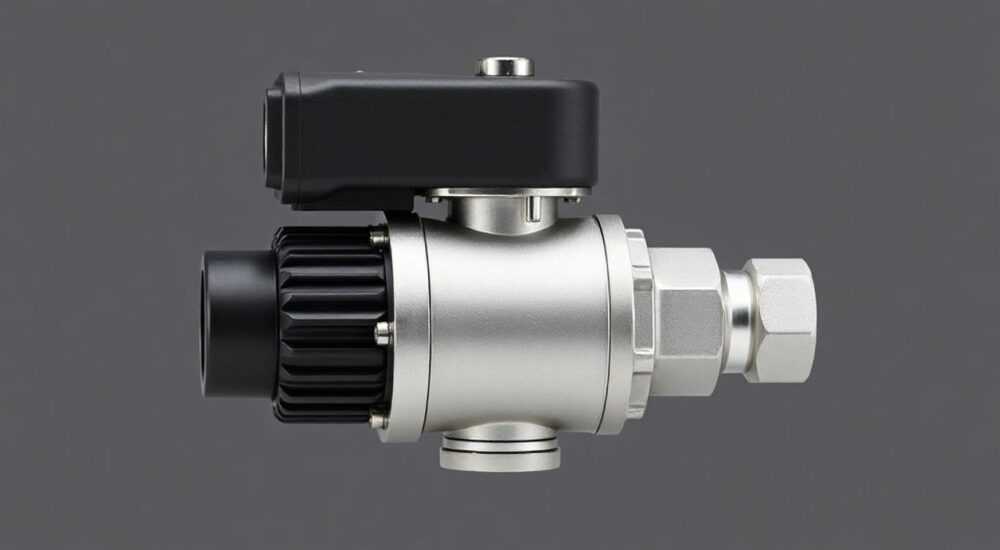

Мотор трехходового клапана protherm

Трехходовой клапан — важнейший элемент газового котла, отвечающий за распределение потоков теплоносителя между системой отопления и контуром горячего водоснабжения. В котлах Protherm мотор трехходового клапана играет ключевую роль в обеспечении комфортного режима работы: он управляет переключением приоритета между ГВС и отоплением. При выходе из строя этого узла возможны нарушения температурного режима, постоянная подача горячей воды вместо отопления или, наоборот, его полное отсутствие.

Мотор трехходового клапана в котлах Protherm отвечает за своевременное переключение между отоплением и горячим водоснабжением. Его неисправность проявляется в скачках температуры, шумах или полной блокировке одного из режимов. При первых признаках неполадок рекомендуется диагностика и, при необходимости, замена мотора или всего клапана.

Газовые котлы Protherm — это надежные устройства чешского производства, которые уже много лет пользуются спросом на российском рынке благодаря своей долговечности и простоте обслуживания. Одним из «слабых мест» этих агрегатов, особенно в моделях с 2015 года и старше, является трехходовой клапан с электроприводом (мотором). Со временем механические и электрические компоненты изнашиваются, что приводит к сбоям в работе системы. Понимание принципа действия, типичных неисправностей и способов диагностики позволяет своевременно реагировать и избежать дорогостоящего ремонта.

Содержание статьи:

Принцип работы трехходового клапана в котлах Protherm
Устройство мотора трехходового клапана
Распространённые неисправности мотора трехходового клапана
Как диагностировать неисправность: пошаговая инструкция
Шаг 1: Визуальный осмотр и прослушивание
Шаг 2: Проверка движения штока
Шаг 3: Измерение напряжения
Шаг 4: Проверка сопротивления
Шаг 5: Проверка клапана без мотора
Замена мотора или клапана: практические шаги
Подготовка
Процесс замены
Как выбрать совместимый мотор трехходового клапана для Protherm
Профилактика и продление срока службы
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы трехходового клапана в котлах Protherm

Трехходовой клапан — это гидравлический механизм, который направляет поток теплоносителя либо в систему отопления, либо в теплообменник ГВС. В котлах Protherm он установлен между первичным теплообменником и контурами. Управление осуществляется электромотором, который получает команду от платы управления.

Когда пользователь открывает кран с горячей водой, датчик расхода фиксирует движение воды, и плата подаёт сигнал на мотор. Тот поворачивает шток клапана, перекрывая подачу в систему отопления и направляя весь поток через вторичный теплообменник ГВС. После закрытия крана процесс происходит в обратном порядке.

Мотор представляет собой малогабаритный сервопривод с редуктором. Он работает в импульсно-постоянном режиме, совершая поворот на определённый угол (обычно 90°) за несколько секунд. Внутри может быть установлен концевой выключатель, сигнализирующий о достижении крайних положений.

Полезно знать: В некоторых моделях Protherm (например, Puch, Skat) используется клапан с плавным регулированием, позволяющим частично задействовать оба контура одновременно, снижая температурные скачки.

Устройство мотора трехходового клапана

Мотор состоит из нескольких ключевых компонентов:

Электродвигатель постоянного тока (обычно 230 В или 24 В, в зависимости от модели).
Планетарный редуктор для увеличения крутящего момента и снижения скорости вращения.
Выходной вал с шестигранником или квадратом, соединяющийся с штоком клапана.
Клеммная колодка для подключения к электросети и плате управления.
Корпус из термостойкого пластика или металла с защитой от влаги.

Некоторые современные версии оснащаются датчиком положения, который передаёт обратную связь контроллеру. Это позволяет точнее контролировать процесс переключения и предотвращать «зависания» клапана в промежуточном положении.

Распространённые неисправности мотора трехходового клапана

Наиболее частые проблемы связаны с износом механических и электрических компонентов. Мотор работает в условиях повышенной влажности, перепадов температур и постоянных циклов включения/выключения. Это приводит к следующим дефектам:

Заклинивание штока: из-за образования накипи или коррозии шток не может свободно двигаться, что создаёт повышенную нагрузку на мотор.
Износ щёточного узла двигателя: в моторах с коллекторным двигателем щётки со временем стираются, приводя к прерывистой работе или полному отказу.
Поломка редуктора: пластиковые шестерни могут трескаться или ломаться, особенно при заклинивании клапана.
Обрыв обмотки или плохой контакт: нарушение электропитания приводит к отсутствию реакции на команды.
Неисправность концевого выключателя: плата «думает», что клапан уже переключился, хотя фактически он остался в прежнем положении.

Симптомы неисправности проявляются по-разному:

Горячая вода появляется с задержкой или не появляется вообще.
Температура в радиаторах падает при включении ГВС и не восстанавливается.
Слышны характерные жужжащие звуки — мотор пытается повернуть клапан, но не может.
Котёл блокируется с ошибкой, например, F28 (неисправность датчика температуры ГВС) или F36 (ошибка переключения контуров).

«Часто владельцы путают неисправность трехходового клапана с проблемами насоса или теплообменника. Ключевой признак — наличие температурных скачков именно при переключении между режимами. Если ведёт себя одинаково в обоих режимах — причина, скорее всего, в другом.» — Алексей Петров, инженер по обслуживанию газового оборудования, стаж 12 лет

Как диагностировать неисправность: пошаговая инструкция

Диагностика мотора трехходового клапана требует осторожности и базовых навыков работы с электрооборудованием. Ниже приведён алгоритм действий для самостоятельной проверки.

Шаг 1: Визуальный осмотр и прослушивание

Отключите котёл от сети. Осмотрите корпус мотора на предмет трещин, следов протечек, окисления контактов. Включите котёл и откройте кран горячей воды. Прислушайтесь: должен быть слышен мягкий звук работы мотора (жужжание или лёгкий щелчок) в течение 5–10 секунд.

Шаг 2: Проверка движения штока

Если есть доступ, аккуратно проверьте, двигается ли шток клапана при переключении. Иногда можно заметить, что мотор «работает», но шток стоит на месте — это указывает на обрыв передачи или заклинивание.

Шаг 3: Измерение напряжения

Используя мультиметр, проверьте наличие напряжения на клеммах мотора при активации ГВС. На большинстве моделей Protherm должно быть около 230 В переменного тока. Отсутствие напряжения указывает на проблему с платой управления.

Шаг 4: Проверка сопротивления

Отключите питание и отсоедините провода. Измерьте сопротивление обмотки мотора. Нормальное значение — от 50 до 200 кОм (точное значение зависит от модели). Бесконечное сопротивление — обрыв, ноль — короткое замыкание.

Шаг 5: Проверка клапана без мотора

Аккуратно снимите мотор, оставив шток клапана открытым. Вручную проверните шток (если конструкция позволяет). Он должен двигаться плавно, без заеданий. Если туго — требуется промывка или замена клапана.

Симптом	Вероятная причина	Рекомендация
Мотор не включается, нет звука	Нет питания, обрыв обмотки, неисправность платы	Проверить напряжение, затем сопротивление
Жужжание, но шток не двигается	Заклинивание клапана, поломка редуктора	Снять мотор, проверить шток вручную
Котёл не переключается, ошибка F36	Неисправность концевого выключателя, плохой контакт	Проверить цепь обратной связи
Перегрев ГВС, холодные радиаторы	Клапан частично открыт, утечка теплоносителя	Замена клапана или мотора

Полезно знать: Не пытайтесь принудительно вращать шток при подключенном моторе — это может повредить редуктор или вызвать короткое замыкание.

Замена мотора или клапана: практические шаги

Замена мотора трехходового клапана — операция средней сложности, которую можно выполнить самостоятельно при наличии инструментов и осторожности.

Подготовка

Отключите котёл от электросети и газа.
Слейте теплоноситель из системы (или перекройте ближайшие вентили, если возможно).
Подготовьте ключи, отвёртки, емкость для жидкости, новые уплотнители.

Процесс замены

Снимите переднюю панель котла.
Отключите провода от мотора, отметив их расположение.
Открутите крепёжные винты мотора (обычно 2–4 штуки).
Аккуратно снимите мотор, стараясь не повредить шток.
Установите новый мотор, совместив шлицы. Затяните винты равномерно.
Подключите провода согласно маркировке.
Запустите систему, заполните её теплоносителем, удалите воздух.
Проверьте работу: включите ГВС, убедитесь в правильном переключении.

Если сам клапан повреждён (утечка, коррозия), его замена требует пайки или использования резьбовых соединений. В этом случае лучше доверить работу специалисту.

Как выбрать совместимый мотор трехходового клапана для Protherm

Не все моторы взаимозаменяемы. При выборе детали важно учитывать:

Модель котла (Protherm Рысь, Пантера, Пух и т.д.).
Год выпуска — конструкция могла меняться.
Тип клапана (например, IMI HEIMEIER, TA Therm, Danfoss).
Напряжение (230 В или 24 В).
Форму и размер выходного вала.

Популярные оригинальные артикулы:

Protherm 0020013765 — для моделей с 2010 по 2018 г.
Protherm 0020014857 — новая версия с улучшенным редуктором.
IMI Heimeier 7215.10.000 — универсальный аналог.

Полезно знать: Аналоги от сторонних производителей (например, Sauter, Honeywell) часто дешевле, но могут отличаться по времени срабатывания или качеству пластика. Выбирайте проверенных поставщиков.

Профилактика и продление срока службы

Правильная эксплуатация значительно увеличивает ресурс мотора и клапана:

Используйте softened (умягчённую) воду в системе ГВС, чтобы снизить образование накипи.
Регулярно промывайте систему отопления (раз в 3–5 лет).
Не допускайте работы котла при низком давлении или завоздушивании.
Устанавливайте фильтры грубой очистки на подачу теплоносителя.
Избегайте частого включения/выключения ГВС — это увеличивает количество циклов переключения.

Экспертное мнение

«За последние 5 лет мы наблюдали рост числа обращений по трёхходовым клапанам в котлах Protherm. Основная причина — качество воды. В регионах с жёсткой водой ресурс клапана сокращается вдвое. Я рекомендую установку магнитных фильтров и регулярную диагностику. Также важно понимать: если мотор вышел из строя, но клапан заклинило — просто поменять мотор недостаточно. Нужна комплексная промывка.» — Дмитрий Смирнов, руководитель сервисной службы «Теплоком», 15 лет опыта

Вопросы и ответы

Можно ли временно отремонтировать мотор клапана?

Временный «рецепт» — постукивание по корпусу при включённом котле. Иногда это помогает высвободить залипший механизм. Но это не решение, а лишь сигнал к срочной замене.

Сколько стоит замена мотора трехходового клапана Protherm?

Стоимость оригинального мотора — от 4 500 до 7 000 рублей. Работа по замене — от 1 500 до 3 000 рублей. Полная замена клапана — от 10 000 рублей с работой.

Чем отличается мотор для клапана от сервопривода?

По сути, это одно и то же. Термин «сервопривод» более технический, «мотор» — разговорный. Оба обозначают электромеханический узел, управляющий положением клапана.

Можно ли использовать котёл, если мотор клапана не работает?

Технически — да, но только в одном режиме. Например, если зафиксировать клапан в положении отопления, ГВС работать не будет. Это временная мера.

Заключение

Мотор трехходового клапана в котлах Protherm — это важный, но уязвимый узел, от которого напрямую зависит комфорт и эффективность работы всей системы. Его неисправность проявляется в проблемах с горячей водой, температурными скачками и ошибках котла. Благодаря относительно простой конструкции, диагностику и замену можно выполнить самостоятельно, сэкономив на услугах мастера.

Главное — вовремя распознать симптомы и не затягивать с ремонтом. Использование качественной воды, фильтров и регулярное ТО помогут продлить срок службы мотора и избежать внезапных поломок в самый неподходящий момент.

Мотор трехходового клапана отвечает за переключение между отоплением и ГВС.
Основные признаки неисправности — шум, задержка нагрева, ошибки F28/F36.
Диагностика включает проверку напряжения, сопротивления и подвижности штока.
Замена мотора возможна своими силами, но требует осторожности.
Профилактика — использование умягчённой воды и фильтров — ключ к долгому сроку службы.
